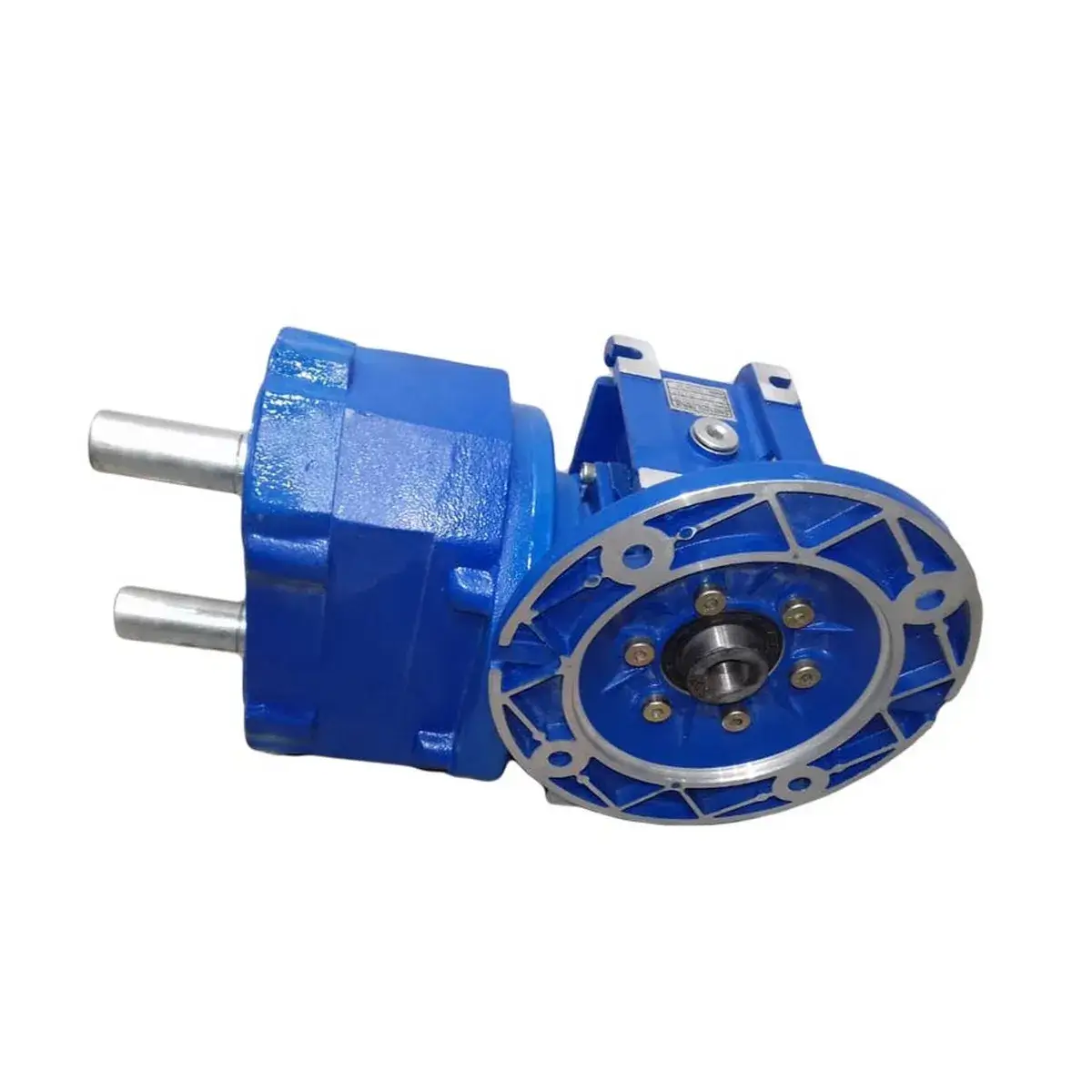

گیربکس دو سر شافت مرکب سهند

مهندسی دقیق در طراحی گیربکس دو سر شافت مرکب سهند

مهندسی حاکم بر طراحی این گیربکس، ریشه در نیاز صنعت به یکپارچگی و هماهنگی دارد. تصور کنید در یک سیستم نوار نقاله بزرگ، نیاز دارید دو غلتک انتهایی و ابتدایی را با یک سرعت و گشتاور همسان به حرکت درآورید. استفاده از دو گیربکس مجزا نه تنها هزینه را دو برابر می‌کند، بلکه معضل هماهنگ‌سازی الکتروموتورها را نیز به همراه دارد. طراحی مرکب سهند، این پیچیدگی را به سادگی یک جعبه دنده حل می‌کند و خروجی را به صورت متقارن و هم‌فاز در اختیار شما می‌گذارد.

مزیت‌های طراحی دو سر شافت در کاربردهای صنعتی

طراحی دو سر شافت، ذاتاً برای غلبه بر مشکل “توزیع نامتقارن بار” خلق شده است. در میکسرهای صنعتی بزرگ که مواد با ویسکوزیته بالا را هم می‌زنند، اعمال نیرو تنها از یک سمت مخزن، باعث ایجاد لنگر اهرمی و آسیب به شفت و بیرینگ‌ها می‌شود. با بهره‌گیری از این گیربکس، گشتاور از دو سمت مخزن به پروانه‌ها وارد شده و تنش‌های مکانیکی به طور چشمگیری کاهش می‌یابد.

علاوه بر این، این طراحی به طراحان ماشین‌آلات آزادی عمل بیشتری برای چیدمان قطعات می‌دهد. شما می‌توانید یک شافت را مستقیماً به بار متصل کرده و از شافت دیگر برای به حرکت درآوردن یک سیستم جانبی مانند خنک‌کننده یا پمپ روغن کمکی استفاده کنید. این سطح از یکپارچگی، حجم و وزن کلی ماشین‌آلات را کاهش داده و راندمان کلی سیستم را به حداکثر می‌رساند.

آناتومی داخلی: قلب تپنده گیربکس و جنس مواد اولیه

نبض این محصول در چرخدنده‌های مارپیچ (Helical Gears) آن می‌تپد. این چرخدنده‌ها که از فولاد آلیاژی با استحکام بالا (مانند 20MnCr5) تراشیده شده و طی فرآیند سمانتاسیون سخت‌کاری می‌شوند، سطحی با سختی حدود 60 راکول C دارند. این سختی، مقاومت فوق‌العاده‌ای در برابر سایش و خستگی تماسی (Pitting) ایجاد کرده و عمر کاری دنده‌ها را به شدت افزایش می‌دهد.

انتخاب پوسته از جنس چدن داکتیل یک ضرورت بوده، نه یک انتخاب. برخلاف چدن خاکستری که ترد و شکننده است، گرافیت کروی در چدن داکتیل، استحکام کششی و مقاومت به ضربه را تا چندین برابر افزایش می‌دهد. این ویژگی در کاربردهای سنگین مانند سنگ‌شکن‌ها که گیربکس دائماً تحت شوک‌های ناگهانی است، از شکست و ترک خوردن پوسته جلوگیری کرده و ضامن ایمنی و دوام تجهیز است.

فرآیند ساخت و کنترل کیفیت در برند سهند

آنچه یک برند را متمایز می‌کند، نه فقط طراحی روی کاغذ، که دقت در ساخت است. پوسته‌های چدنی پس از ریخته‌گری، تحت عملیات تنش‌زدایی حرارتی قرار می‌گیرند تا تغییر فرم ناشی از حرارت در گذر زمان به صفر برسد. سپس، کلیه سطوح نشیمنگاه بیرینگ‌ها و محل تلاقی درپوش‌ها، بر روی ماشین‌های CNC با تلرانس‌های بسته ماشین‌کاری می‌شوند تا از هم‌محوری کامل شفت‌ها اطمینان حاصل شود.

پس از مونتاژ، هر دستگاه در خط تولید به‌صورت ۱۰۰٪ تست می‌شود. این تست شامل گردش در بار کامل و اندازه‌گیری پارامترهای حیاتی چون دما، صدا و لرزش است. این تضمین کیفیت نهایی باعث می‌شود تا وقتی یک گیربکس از انبار رها گیربکس خارج می‌شود، بتوان با اطمینان کامل روی عملکرد آن در شرایط واقعی کار حساب باز کرد.

مشخصات فنی و پارامترهای کلیدی انتخاب

انتخاب یک گیربکس مرکب، یک فرآیند دقیق مهندسی است. انتخاب نادرست می‌تواند به خرابی زودهنگام و توقف خط تولید منجر شود. برای انتخاب صحیح، باید سه پارامتر کلیدی را با دقت بررسی کنید: توان ورودی، گشتاور خروجی مورد نیاز و نسبت تبدیل متناسب با سرعت کار شما. تیم فنی ما در رها گیربکس برای محاسبه دقیق این پارامترها و تطبیق آن با کاتالوگ محصول در کنار شماست.

محدوده توان، گشتاور و نسبت تبدیل‌های استاندارد

این سری از گیربکس‌ها برای بازه وسیعی از نیازها طراحی شده‌اند. توان ورودی قابل پشتیبانی معمولاً از 0.5 کیلووات شروع شده و بسته به سایز، تا 45 کیلووات نیز می‌رسد. گشتاور خروجی نامی می‌تواند از 200 نیوتن متر در مدل‌های کوچک‌تر تا بیش از 5000 نیوتن متر در مدل‌های بزرگتر متغیر باشد. نکته مهم در طراحی دو سر شافت این است که گشتاور خروجی، مجموع گشتاور قابل برداشت از دو شافت است، نه گشتاور هر شافت به تنهایی.

نسبت تبدیل‌های استاندارد این سری معمولاً در یک رنج بهینه و پرکاربرد عرضه می‌شود. نسبت‌هایی چون 1:1 برای کوپلینگ مستقیم، و نسبت‌های کاهشی متداول مانند 2:1، 3:1، 4:1 و 5:1 که بخش بزرگی از نیازهای صنعتی را پوشش می‌دهند. این نسبت‌ها به گونه‌ای انتخاب شده‌اند که سرعت‌های خروجی متناسب با دور موتورهای استاندارد (۱۴۰۰ و ۳۰۰۰ دور بر دقیقه) را برای کاربردهای معمول نوار نقاله و میکسر فراهم کنند.

انواع شافت (استیل، هارد کروم) و آرایش‌های نصب

جنس و نوع شافت خروجی، پارامتری است که مستقیماً بر طول عمر آب‌بند و نحوه اتصال کوپلینگ اثر می‌گذارد. شفت‌های استاندارد از فولاد کربنی CK45 ساخته شده و برای اکثر کاربردها مناسب هستند. با این حال، در محیط‌های خورنده یا جاهایی که آب‌بند تماس مستقیم و مداوم با شافت دارد، شفت‌های هارد کروم با سطحی صیقلی و مقاوم در برابر سایش و زنگ‌زدگی توصیه می‌شود.

از نظر آرایش نصب، گیربکس‌های مرکب سهند بسیار انعطاف‌پذیرند. مدل‌های پایه دار برای نصب روی شاسی‌های فولادی طراحی شده‌اند. مدل فلنج دار امکان نصب مستقیم و عمود بر دیواره یک دستگاه را فراهم می‌کند و در فضا صرفه‌جویی می‌کند. همچنین، برخی مدل‌ها با طراحی خاص، قابلیت نصب در زوایای مختلف را داشته که این موضوع برای کاربردهای خاص بسیار حیاتی است.

جداول ابعادی و وزن تقریبی مدل‌های مختلف

برای طراحی و جانمایی، اطلاع از ابعاد دقیق ضروری است. جدول زیر، نمونه‌ای از ابعاد و وزن‌های تقریبی برای چند سایز رایج را نشان می‌دهد. توجه داشته باشید که این ابعاد نمای کلی هستند و برای طراحی نهایی باید از نقشه‌های انحصاری موجود در کاتالوگ فنی رها گیربکس استفاده کنید.

کاربردهای استراتژیک در صنایع گوناگون

انعطاف‌پذیری ذاتی گیربکس دو سر شافت، آن را به یک راه‌حل ایده‌آل در هر صنعتی که با چالش “حرکت هماهنگ” روبروست تبدیل کرده است. از خطوط تولید کارخانجات فولاد و سیمان گرفته تا صنایع غذایی و دارویی، ردپای این محصول را می‌توان در قلب ماشین‌آلاتی یافت که دقت و قدرت را همزمان می‌طلبند. بیایید چند سناریوی کلیدی را با هم بررسی کنیم.

کاربرد در سیستم‌های نوار نقاله و انتقال مواد

در یک سیستم نوار نقاله طویل، معمولاً غلتک محرک در یک سمت و غلتک هرزگرد در سمت دیگر قرار دارد. اما در نقاله‌های دو طرفه یا مواردی که نیاز به کشش فوق‌العاده بالاست، می‌توان هر دو غلتک انتهایی را به کمک یک گیربکس دو سر شافت مرکب به محرک تبدیل کرد. این کار باعث توزیع یکنواخت تنش در تسمه، حذف پدیده لغزش و افزایش طول عمر تسمه می‌شود.

همچنین در بالابرهای کاسه‌ای (Bucket Elevators) که مواد را به صورت عمودی جابجا می‌کنند، این گیربکس می‌تواند به طور همزمان محور بالایی و یک سیستم تخلیه کمکی را به حرکت درآورد. این سطح از هماهنگی مکانیکی، نیاز به یک الکتروموتور و اینورتر جداگانه برای سیستم جانبی را حذف کرده و کنترل کل فرآیند را ساده‌تر می‌کند.

نقش کلیدی در میکسرها، مخلوط‌کن‌ها و همزن‌های صنعتی

این حوزه، شاید مهمترین میدان درخشش این محصول باشد. در یک میکسر دو محوره (Twin-Shaft Mixer) که برای تولید بتن، پودرهای شوینده یا مواد شیمیایی استفاده می‌شود، دو محور مجهز به تیغه باید خلاف جهت یکدیگر حرکت کنند. گیربکس مرکب سهند با دو شافت خروجی هم‌سرعت اما در خلاف جهت، این نیاز را به شکلی بی‌نقص برآورده می‌کند.

حتی در میکسرهای تک محوره نیز این طراحی یک مزیت بزرگ دارد: می‌توان یک سر شفت را برای چرخاندن همزن و سر دیگر را برای یک اسکراپر یا خردکن جانبی که به دیواره‌های مخزن می‌چسبد استفاده کرد. این یکپارچگی هوشمندانه، نتیجه نهایی فرآیند اختلاط را به شدت بهبود بخشیده و از چسبیدن مواد به جداره مخزن جلوگیری می‌کند.

کاربردهای خاص: بالابرها، سنگ‌شکن‌ها و ماشین‌آلات راه‌سازی

در بالابرهای ساختمانی که ایمنی حرف اول را می‌زند، استفاده از یک گیربکس دو سر شافت می‌تواند یک لایه ایمنی اضافی ایجاد کند. تصور کنید دو شافت خروجی، دو دنده جداگانه را که با دنده‌های روی رک قفسه بالابر درگیرند، به حرکت درمی‌آورند. حتی در صورت خرابی یکی از مسیرها، مسیر دوم همچنان بار را نگه داشته و از سقوط فاجعه‌بار جلوگیری می‌کند.

در سنگ‌شکن‌های فکی یا غلتکی، ضربات و شوک‌های ناگهانی، دشمن اصلی سیستم انتقال قدرت هستند. طراحی مستحکم و بدنه داکتیل این گیربکس به همراه توزیع بار روی دو شافت، توانایی آن را در جذب این شوک‌ها به شدت افزایش می‌دهد. این مقاومت به معنای توقفات کمتر و بهره‌وری بالاتر در معادن و کارگاه‌های عمرانی شما خواهد بود.

مزایا و چرایی انتخاب گیربکس مرکب سهند

تا اینجا با طراحی و کاربردها آشنا شدیم، اما چرا باید از میان گزینه‌های متعدد موجود در بازار، این محصول خاص از رها گیربکس را انتخاب کنید؟ پاسخ در ترکیب سه عامل حیاتی برای یک مدیر تولید خلاصه می‌شود: کاهش هزینه‌های عملیاتی از طریق راندمان بالا، حذف دردسرهای توقف خط تولید با طراحی بی‌نقص آب‌بندی، و آرامش خاطر ناشی از دوام و طول عمر دستگاه تحت سخت‌ترین شرایط کاری.

راندمان بالا و استهلاک پایین در بارهای متغیر

راندمان بالای دنده‌های مارپیچ، یک مزیت اقتصادی بلندمدت است. هر درصد افزایش در راندمان، یعنی انرژی الکتریکی کمتری به هدر می‌رود. در یک کارخانه که ده‌ها گیربکس به صورت شبانه‌روزی کار می‌کنند، اختلاف راندمان ۹۵٪ در مقابل ۸۰٪ یک گیربکس حلزونی، در پایان سال به صرفه‌جویی قابل توجهی در قبض برق تبدیل می‌شود. این حرارت کمتر تولید شده، عمر روغن را نیز افزایش می‌دهد.

علاوه بر این، عملکرد تحت بارهای متغیر و نوسانی، قاتل خاموش گیربکس‌های نامرغوب است. طراحی دقیق پروفیل دنده‌های مارپیچ و استفاده از بیرینگ‌های باکیفیت در این محصول، لقی محوری و شعاعی را به حداقل رسانده است. نتیجه این دقت، عملکردی نرم، بی‌صدا و با حداقل استهلاک حتی در زمان تغییرات ناگهانی بار است.

آب‌بندی پیشرفته و اطمینان از عدم نشتی روغن

نشتی روغن، نه تنها هزینه روغن‌کاری و تمیزکاری را تحمیل می‌کند، بلکه یک خطر بزرگ برای آلودگی محصولات در صنایعی مانند غذایی و دارویی است. رها گیربکس با علم به این موضوع، از پیشرفته‌ترین سیستم‌های آب‌بند دوجداره استفاده می‌کند. کاسه نمدهای تقویت‌شده با فنر، یک لایه دفاعی در برابر ورود گرد و غبار و خروج روغن هستند.

نوآوری دیگر، استفاده از شیارهای برگشت روغن است که به صورت مارپیچ روی شافت یا بوش ماشین‌کاری می‌شود. این شیارها مانند یک پمپ داخلی عمل کرده و هرگونه روغنی که قصد خروج دارد را به محفظه داخلی بازمی‌گردانند. این سیستم ترکیبی، تضمین می‌کند که محیط کار شما همواره تمیز و ایمن باقی بماند.

قابلیت اطمینان و طول عمر بالا در شرایط کاری دشمن

منظور از شرایط کاری دشمن، محیط‌های پر از گرد و غبار مانند کارخانجات سیمان، دمای بالا در مجاورت کوره‌ها، یا شستشوی مداوم با فشار آب در صنایع غذایی است. پوسته چدن داکتیل و پوشش رنگ اپوکسی با چسبندگی بالا، سپری مقاوم در برابر خوردگی و زنگ‌زدگی ایجاد می‌کند.

طول عمر عملیاتی یک گیربکس، مستقیماً به کیفیت بیرینگ‌های آن وابسته است. در این محصول، از بیرینگ‌های مخروطی با برندهای معتبر جهانی استفاده می‌شود که هم بار شعاعی و هم بار محوری بالای ناشی از دنده‌های مارپیچ را تحمل می‌کنند. این انتخاب مهندسی، میانگین عمر مفید (L10 life) دستگاه را به ده‌ها هزار ساعت کاری افزایش داده و خیال شما را از بابت تعویض‌های زودهنگام راحت می‌کند.

راهنمای نصب، راه‌اندازی و نگهداری اصولی

حتی بهترین گیربکس دنیا هم اگر به درستی نصب و نگهداری نشود، عملکرد مطلوبی نخواهد داشت و زودتر از موعد مستهلک می‌شود. یک نصب اصولی، کلید دستیابی به حداکثر طول عمر و راندمان دستگاه است. در ادامه، به اصول مهندسی حیاتی می‌پردازیم که رعایت آن‌ها تضمین‌کننده یک سرمایه‌گذاری موفق است.

مراحل گام به گام نصب صحیح و تراز کردن

اولین و حیاتی‌ترین قدم، تراز کردن دقیق است. عدم هم‌محوری بین شافت گیربکس و شافت بار، بارهای شعاعی و محوری اضافی به بیرینگ‌ها تحمیل کرده و به سرعت باعث خرابی آن‌ها می‌شود. برای این کار حتماً از یک ساعت اندازه‌گیر (Dial Indicator) استفاده کنید و تلرانس‌های ذکر شده در کاتالوگ را رعایت نمایید.

گام دوم، تمیزی سطوح است. قبل از پیچ کردن پایه‌ها، از تمیز و هموار بودن کامل سطح شاسی اطمینان حاصل کنید. هرگونه ناخالصی یا پلیسه زیر پایه‌ها، در هنگام سفت کردن پیچ‌ها باعث ایجاد تنش و ترک در پوسته می‌شود. پیچ‌های پایه را با آچار ترک‌متر و مطابق گشتاور توصیه‌شده سفت کنید. همچنین، در صورت نصب قطعات روی شافت (پولی یا کوپلینگ)، از ضربه زدن مستقیم به شافت یا پوسته خودداری کرده و از ابزارهای مخصوص پرس استفاده کنید.

برنامه روانکاری و سرویس‌های دوره‌ای پیشگیرانه

روغن، خون حیات‌بخش گیربکس شماست. اولین بار پس از حدود ۱۰۰ تا ۲۰۰ ساعت کارکرد، باید روغن اولیه را کاملاً تخلیه و با روغن جدید جایگزین کنید تا ذرات ریز ناشی از فرآیند آب‌بندی اولیه دنده‌ها پاکسازی شود. پس از این تعویض اولیه، بسته به شرایط کاری، معمولاً هر ۵۰۰۰ ساعت یا سالی یکبار باید روغن تعویض شود.

همیشه از گرید روغن معدنی یا سینتتیک توصیه‌شده (معمولاً ISO VG 220 یا 320 برای بارهای سنگین) استفاده کنید. سطح روغن را به طور هفتگی چک کنید و از پر کردن بیش از حد مخزن خودداری کنید، زیرا باعث افزایش دما و نشت روغن می‌شود. هر سه ماه یکبار، پیچ‌های پایه، بیرینگ‌ها و تنفس‌ها (Breather) را بررسی و تمیز کنید.

عیب‌یابی رایج و راه‌حل‌های سریع

اگر با افزایش غیرعادی دما مواجه شدید، سه عامل را بررسی کنید: سطح روغن (زیاد یا کم)، بار بیش از حد پیش‌بینی‌شده، یا خرابی بیرینگ‌ها. صدای غیرعادی و “تَق تَق” منظم معمولاً نشانه شکستگی یک دندانه یا وجود جسم خارجی است که نیاز به توقف فوری و بازرسی دارد.

لرزش بیش از حد، اغلب ریشه در عدم تراز بودن کوپلینگ‌ها یا شل شدن پیچ‌های پایه دارد. یکی از مشکلات رایج دیگر، نشتی روغن از محل آب‌بند شافت است که معمولاً ناشی از سایش کاسه نمد، آسیب یا خط و خش روی سطح شافت، یا گرفتگی شیر تنفس است. این موارد را می‌توانید با بررسی‌های چشمی دوره‌ای، قبل از تبدیل شدن به یک خرابی بزرگ شناسایی و رفع کنید.
