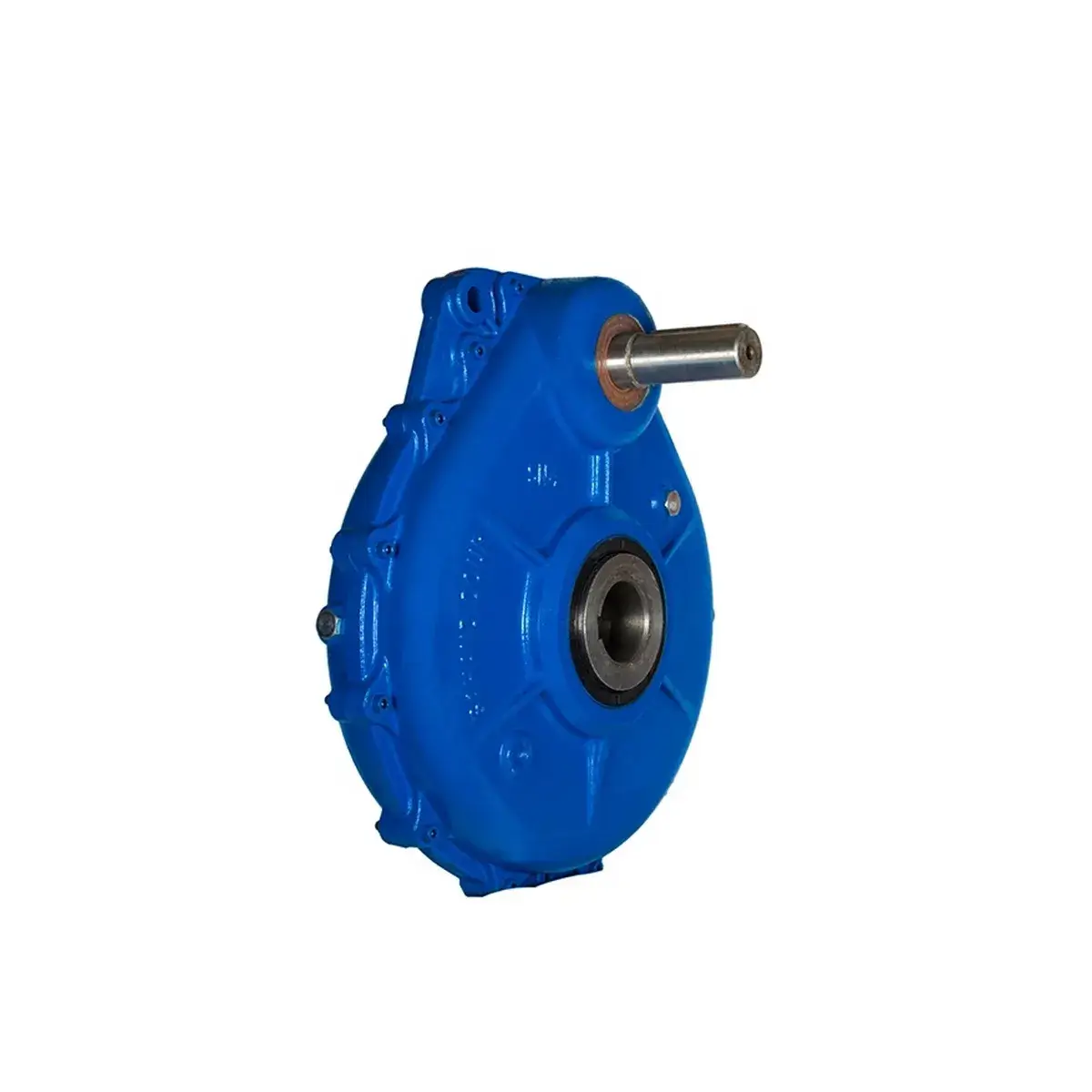

گیربکس SN 4 سهند

توضیحات

گیربکس SN 4 سهند، یک جعبه دنده هلیکال (مارپیچ) تک مرحله‌ای با نسبت تبدیل ثابت 7.35 به 1 است که برای کاربردهای خاص با نیاز به بازده مکانیکی بالا (حدود 94-96%) و صدای کم طراحی شده است. بر خلاف گیربکس‌های حلزونی که در سایر محصولات سهند معرفی شدند، سری SN از چرخدنده‌های هلیکال (دندان مارپیچ) استفاده می‌کند که اصطکاک لغزشی بسیار کمتری دارند. عدد “4” در نام این محصول نشان‌دهنده سایز فریم است و نه نسبت تبدیل. نکته مهم: این گیربکس در دو نسخه با جنس دنده متفاوت (دنده فولادی و دنده چدنی) عرضه می‌شود که توان قابل تحمل و قیمت آن به طور چشمگیری متفاوت است. رها گیربکس این محصول را برای کاربردهایی مانند نوار نقاله‌های سبک، دستگاه‌های بسته‌بندی و میکسرهای مواد نرم عرضه می‌کند.

---

جدول مشخصات فنی گیربکس SN 4 (نسخه فولادی در مقابل چدنی)

---

تفاوت اساسی با گیربکس‌های حلزونی سهند

چرخدنده هلیکال (مارپیچ) در مقابل حلزونی

تمامی محصولات قبلی سهند (MVF، VF، پاتیل ذوب) از نوع حلزونی (Worm Gear) بودند با بازده 65 تا 80 درصد. اما SN 4 از نوع هلیکال (Helical) است با ویژگی‌های زیر:

• بازده بالای 94 درصد → گرمای بسیار کمتر، مصرف برق کمتر

• عدم قفل شوندگی معکوس → بر خلاف حلزونی، این گیربکس در هر دو جهت آزادانه می‌چرخد

• صدای کمتر (حدود 65 دسی بل در مقابل 80 دسی بل حلزونی)

• نیاز به گریس یا روغن با ویسکوزیته پایین‌تر

نسبت تبدیل ثابت 7.35 به 1

بر خلاف سری MVF که نسبت‌های متعدد (7 تا 100) داشت، SN 4 فقط در یک نسبت تبدیل تولید می‌شود: 7.35 به 1. با موتور 1400 دور، خروجی حدود 190.5 دور بر دقیقه و با موتور 900 دور، خروجی حدود 122.5 دور خواهد داشت. این نسبت برای کاربردهایی مناسب است که به سرعت خروجی متوسط (نه خیلی پایین و نه خیلی بالا) نیاز دارند.

دو نسخه دنده فولادی و چدنی

نسخه فولادی (توان 7.5 تا 11 کیلووات)

چرخدنده‌های این نسخه از فولاد آلیاژی 20CrMo ساخته شده، تحت عملیات کربن دهی تا عمق 1 میلیمتر و سپس سخت‌کاری القایی تا سختی 58-62 HRC قرار می‌گیرند. این دنده‌ها در برابر سایش و ضربه مقاوم هستند و برای کار مداوم 24 ساعته طراحی شده‌اند. توان 11 کیلووات در نسبت 7.35 به 1 معادل گشتاور خروجی حدود 450 نیوتن متر است. هزینه تعویض دنده‌ها در آینده بالاست (حدود 40 درصد قیمت گیربکس جدید) اما عمر آنها به 15000 تا 20000 ساعت می‌رسد.

نسخه چدنی (توان 4 تا 5.5 کیلووات)

دنده‌ها از چدن داکتیل GGG70 با سختی حدود 250 برینل ساخته شده‌اند. این نسخه ارزان‌تر است و برای کاربردهایی مناسب که:

• کار متناوب است (حداکثر 4 ساعت در روز)

• بار ضربه‌ای وجود ندارد

• بودجه محدود است و دستگاه عمر کوتاهی دارد (زیر 3 سال)

• قصد تعویض دنده ندارید (تعویض دنده چدنی به صرفه نیست، بهتر است کل گیربکس عوض شود)

توجه: هرگز نسخه چدنی را با توان بالای 5.5 کیلووات بار نکنید. دنده چدنی در توان 7.5 کیلووات در کمتر از 100 ساعت خرد می‌شود.

ورودی شافت توپر و خروجی هالوشافت

ورودی شافت توپر با قطر 40 میلیمتر

همانند سری VF، ورودی SN 4 به صورت شافت تمام توپر است و نیاز به کوپلینگ الاستیک بین موتور و گیربکس دارد. قطر شفت 40 میلیمتر با کلید 12×8 و طول قسمت کلیددار 80 میلیمتر. حداکثر گشتاور ورودی مجاز حدود 150 نیوتن متر است که با توان 11 کیلووات در دور 1400 هماهنگ است (11 کیلووات = 75 نیوتن متر گشتاور ورودی، ضریب اطمینان 2).

خروجی هالوشافت با قطر 65 میلیمتر

سوراخ توخالی خروجی قطر 65 میلیمتر H7 و طول 110 میلیمتر دارد. شفت دستگاه مصرف‌کننده باید با تلورانس h6 (64.984 تا 65.000) تراشکاری شود. داخل سوراخ یک شیار کلید به عرض 18 میلیمتر وجود دارد. از آنجا که خروجی هالوشافت است، استفاده از بازوی واکنش گشتاور اجباری می‌باشد. وزن گیربکس حدود 60 تا 70 کیلوگرم بسته به نسخه است.

کاربردهای تخصصی SN 4

نوار نقاله‌های تسمه‌ای سبک در صنایع غذایی

نوار نقاله‌هایی با عرض 40 تا 60 سانتیمتر و طول حداکثر 30 متر که مواد غذایی بسته‌بندی شده (بیسکویت، چیپس، قوطی کنسرو) را جابجا می‌کنند، به دور خروجی بین 150 تا 200 دور و توان 5 تا 7 کیلووات نیاز دارند. SN 4 با نسبت 7.35 و خروجی 190 دور، انتخاب ایده‌آل است. بازده بالای 94 درصد یعنی مصرف برق کمتر و گرمای پایین‌تر، که در محیط‌های سردخانه (که نباید گرمای اضافی تولید شود) مزیت بزرگی است.

میکسرهای پودر خشک با دور بالا

میکسرهایی که مواد پودری خشک (آرد، پودر لباسشویی، پودر رنگ) را با سرعت نسبتاً بالا مخلوط می‌کنند، به دور خروجی 150 تا 250 دور نیاز دارند. بر خلاف میکسرهای دوغاب سنگین که گیربکس حلزونی می‌خواهند، میکسرهای پودر خشک با گشتاور پایین‌تر کار می‌کنند. SN 4 نسخه فولادی با توان 7.5 کیلووات و گشتاور خروجی حدود 300 نیوتن متر برای پودرهای با چگالی کم مناسب است.

دستگاه‌های بسته‌بندی افقی (Horizontal Flow Wrap)

در دستگاه‌های بسته‌بندی افقی، غلتک‌های فیلم و فیلدها باید با سرعت دقیق و هماهنگ حرکت کنند. گیربکس‌های هلیکال به دلیل لقی پایین (کمتر از 10 آرک مینیت) و بازده بالا، استاندارد این صنعت هستند. SN 4 نسخه فولادی با نسبت 7.35، خروجی 190 دور (با موتور 1400) و توان 4 تا 5.5 کیلووات برای بسته‌بندی با سرعت 40 تا 60 بسته در دقیقه مناسب است.

روانکاری و نگهداری

روغن کاری (نه گریس)

بر خلاف گیربکس پاتیل ذوب، SN 4 از روغن صنعتی استفاده می‌کند. دلیل: دور بالا (ورودی 1400، خروجی 190) و عدم وجود مشکل نشت در این کاربردها. نوع روغن:

• نسخه فولادی (توان بالا): Shell Omala S4 WE 220 یا Mobil SHC 629

• نسخه چدنی (توان پایین): روغن معدنی ساده SAE 90 یا GL-4

ظرفیت روغن حدود 2.5 لیتر است. تعویض اولیه: 500 ساعت. تعویض بعدی: هر 4000 ساعت یا سالی یکبار.

تفاوت در صدای بین دو نسخه

نسخه چدنی ذاتاً بلندتر از نسخه فولادی کار می‌کند (حدود 75 دسی بل در مقابل 65 دسی بل). دلیل: چدن ضریب میرایی کمتری نسبت به فولاد دارد و ارتعاشات دندانه‌ها را بهتر دفع نمی‌کند. اگر دستگاه شما در محیط اداری یا بیمارستان نصب می‌شود (مثلاً نوار نقاله داروخانه بیمارستانی)، حتماً نسخه فولادی را انتخاب کنید.

محدودیت‌ها و موارد عدم استفاده

عدم توانایی در نسبت‌های پایین‌تر یا بالاتر

SN 4 فقط با نسبت 7.35 تولید می‌شود. اگر به نسبت تبدیل 5 یا 10 یا 15 نیاز دارید، باید به سراغ سری SN بزرگتر (مثل SN 5 یا SN 6 با نسبت‌های دیگر) بروید یا از گیربکس هلیکال دو مرحله‌ای استفاده کنید. سهند اصفهان سری SN را در سایزهای 3، 4، 5 و 6 با نسبت‌های مختلف تولید می‌کند که SN 4 فقط یکی از آنهاست.

عدم تحمل بار شعاعی بالا

به دلیل خروجی هالوشافت، بار شعاعی وارد بر شفت خروجی مستقیماً به یاتاقان داخلی منتقل می‌شود. حداکثر بار شعاعی مجاز در وسط شفت خروجی (فاصله 50 میلیمتری از بدنه) حدود 800 نیوتن (80 کیلوگرم) است. اگر دستگاه شما دارای تسمه با کشش بالا (مثل تسمه V صنعتی) است، این گیربکس گزینه مناسبی نیست. به جای آن از مدل با خروجی شافت توپر و فلنج استفاده کنید.

سوالات متداول (FAQ)

تفاوت SN 4 با SN 3 و SN 5 چیست؟

اعداد نشان‌دهنده سایز فاصله مرکز هستند (نه نسبت تبدیل). SN 3 سایز کوچک (گشتاور کمتر)، SN 4 متوسط و SN 5 بزرگتر است. هر سایز نسبت تبدیل خاص خود را دارد. SN 3 معمولاً نسبت‌های 3 تا 5، SN 4 نسبت 7.35 و SN 5 نسبت‌های 10 تا 15 را پوشش می‌دهد. نمی‌توانید یک نسبت تبدیل خاص را روی هر سایزی سفارش دهید.

چگونه بفهمم نسخه فولادی دارم یا چدنی؟

روش اول: وزن گیربکس. نسخه فولادی حدود 5 تا 7 کیلوگرم سنگین‌تر است. روش دوم: پلاک روی بدنه را بخوانید. اگر کد “SN4-S” درج شده باشد، نسخه فولادی (Steel) و اگر “SN4-C” باشد، نسخه چدنی (Cast Iron) است. روش سوم: با یک فایل کوچک گوشه دندانه را از طریق دریچه دید (در صورت وجود) امتحان کنید. دنده فولادی فایل را پس می‌زند، دنده چدنی براده می‌دهد.

آیا می‌توان از SN 4 به عنوان افزایش دهنده دور استفاده کرد؟

خیر. این گیربکس فقط به عنوان کاهنده دور طراحی شده است. ورودی سمت موتور و خروجی سمت بار. اگر برعکس ببندید (ورودی سمت بار و خروجی سمت موتور)، سیستم روغن‌کاری آن کار نمی‌کند و در کمتر از 50 ساعت یاتاقان‌ها می‌سوزند. برای افزایش دور از مدل‌های خاص (مثل سری A سهند) استفاده کنید.

قطعات یدکی SN 4 در بازار موجود است؟

چرخدنده‌های فولادی (برای SN 4-S) معمولاً در انبار رها گیربکس موجود است. چرخدنده چدنی (SN 4-C) موجود نیست و باید با زمان تحویل 2 تا 3 هفته سفارش داده شود. یاتاقان‌ها سایز استاندارد (SKF 6208 برای ورودی و 6212 برای خروجی) هستند و آب‌بندی‌ها نیز سایزهای رایج (40×62×8 و 65×85×10) می‌باشند. روغن و گریس مصرفی نیز در همه جای بازار موجود است.

آیا SN 4 برای کار عمودی (میکسر عمودی) مناسب است؟

بله، اما با یک شرط. SN 4 برای نصب افقی (موتور افقی و شفت خروجی افقی) طراحی شده است. اگر می‌خواهید آن را به صورت عمودی نصب کنید (مثلاً زیر یک میکسر عمودی)، باید نسخه مخصوص نصب عمودی را سفارش دهید که دارای سیستم آب‌بندی تقویت شده و دریچه تنفسی مناسب است. نصب نسخه استاندارد به صورت عمودی باعث نشت روغن از آب‌بندی شفت ورودی در کمتر از یک ماه می‌شود.
