گیربکس مکعبی سهند سری w سایز 130

توضیحات

گیربکس مکعبی سهند سری W سایز 130، یک جعبه دنده حلزونی با پوسته کتابی (مکعبی) شکل است که بر اساس استاندارد اروپایی NMRV (نوعی گیربکس حلزونی با پوسته آلومینیومی/چدنی مکعبی) طراحی و تولید شده است. تفاوت اصلی سری W با سری MVF که قبلاً معرفی شد، در شکل پوسته و نحوه نصب است. پوسته سری MVF حالت حلزونی (دم‌دار) داشت اما سری W به صورت مکعب کامل با سطوح صاف ریخته‌گری شده که نصب در زوایای مختلف و اتصال به تجهیزات جانبی را آسان‌تر می‌کند. سایز 130 با فاصله مرکز 130 میلیمتر، وزن 55 کیلوگرم و حداکثر گشتاور 1500 نیوتن متر، در رده گیربکس‌های صنعتی نیمه‌سنگین قرار می‌گیرد. رها گیربکس این محصول را با سه نوع ورودی مختلف (هالوشافت، نیم فلنج B14، فلنج بزرگ B5) و دو نوع خروجی (هالوشافت، فلنج) عرضه می‌کند که آن را به یکی از منعطف‌ترین گیربکس های سهند تبدیل کرده است.

---

جدول مشخصات فنی سری W سایز 130 در مقایسه با سری MVF سایز 130

---

ویژگی‌های منحصربفرد سری W (مکعبی)

پوسته کاملاً مکعبی با 6 سطح ماشین‌کاری شده

سری W بر خلاف سری MVF که پوسته‌ای شبیه به حلزون داشت، دارای شش سطح کاملاً صاف و ماشین‌کاری شده است. هر شش وجه پوسته دارای سوراخ‌های رزوه شده (معمولاً M8 تا M16) برای نصب در هر جهتی هستند. این طراحی به شما اجازه می‌دهد گیربکس را:

• روی سقف (وارونه) نصب کنید

• به دیوار (عمودی) ببندید

• روی پایه (افقی) قرار دهید

• در هر زاویه دلخواه (مثلاً 45 درجه) نصب کنید

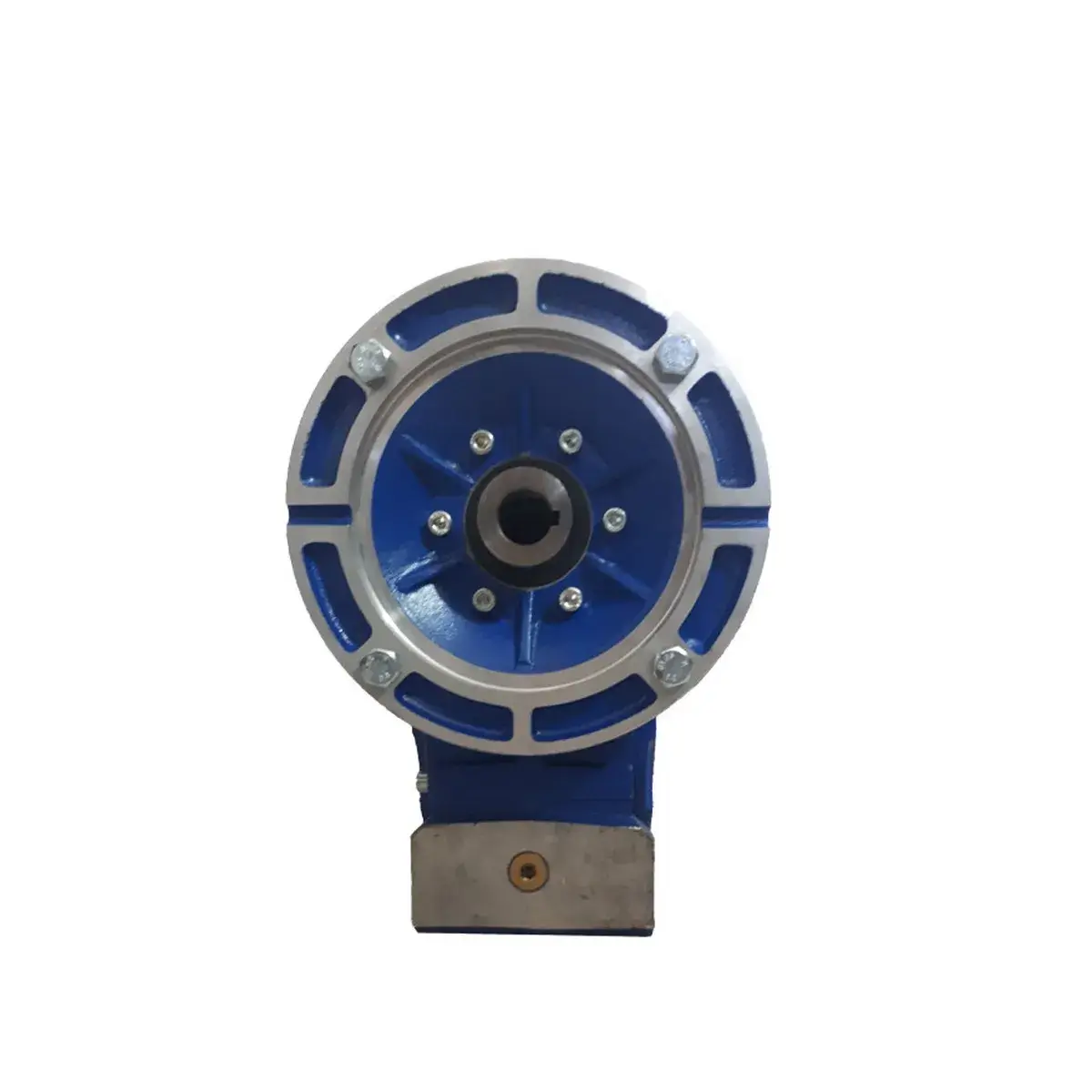

در عکس محصول، سطوح صاف و سوراخ‌های رزوه شده روی هر وجه به وضوح قابل مشاهده است.

سه نوع ورودی مختلف (انعطاف‌پذیری بالا)

یکی از نقاط قوت سری W، ارائه سه گزینه ورودی است:

توجه: در مشخصات فنی ذکر شده، قطر شافت ورودی 28 میلیمتر مربوط به نسخه هالوشافت است. در نسخه‌های فلنج دار، شفت ورودی توپر است.

دو نوع خروجی (فلنج یا هالوشافت)

خروجی نیز در دو گزینه قابل سفارش است:

• فلنج خروجی (نوع F): یک فلنج دایره‌ای با 8 سوراخ M10 برای اتصال مستقیم به دستگاه

• هالوشافت خروجی (نوع H): سوراخ توخالی با قطر 45 میلیمتر برای عبور شفت دستگاه

این محصول (سایز 130) با خروجی هالوشافت (بر اساس مشخصات ارسالی) عرضه می‌شود اما نسخه فلنج دار نیز موجود است.

جنس بدنه چدن (بر خلاف سایزهای کوچک‌تر سری W)

در سری W سهند، سایزهای کوچک (از 30 تا 90) معمولاً با پوسته آلومینیومی تولید می‌شوند، اما سایز 130 به دلیل توان و گشتاور بالاتر، از چدن GG25 ریخته‌گری شده است. مزایا نسبت به آلومینیوم:

• تحمل بار ضربه‌ای بیشتر

• مقاومت حرارتی بالاتر (تا 120 درجه)

• عمر مفید بیشتر (بدنه تا 20 سال)

معایب:

• وزن بیشتر (55 کیلوگرم در مقابل ~35 کیلوگرم اگر آلومینیوم بود)

• زنگ زدگی در محیط مرطوب (نیاز به رنگ‌آمیزی)

توان و گشتاور (بر اساس نسبت تبدیل)

اعداد زیر برای دور ورودی 1400 و شرایط کاری معمولی (ضریب سرویس 1) محاسبه شده‌اند:

حداکثر گشتاور 1500 نیوتن متر در نسبت‌های 50 تا 60 به 1 قابل دستیابی است.

کاربردهای تخصصی سری W سایز 130

دستگاه‌های بسته‌بندی افقی (HFFS) صنعتی

دستگاه‌های بسته‌بندی افقی صنعتی که فیلم را از رول باز کرده، محصول را داخل آن قرار داده و سپس حرارت می‌دهند، به حرکتی دقیق و بدون لرزش نیاز دارند. پوسته مکعبی سری W اجازه می‌دهد گیربکس دقیقاً در راستای دستگاه (روی دیواره جانبی) نصب شود بدون اینکه نیاز به براکت اضافی باشد. دور خروجی 50 تا 100 دور و گشتاور 800-1000 نیوتن متر برای این کاربرد کافی است.

میکسرهای عمودی در صنایع شیمیایی (ظرفیت 1.5 تا 2 تن)

میکسرهای عمودی که مواد شیمیایی با ویسکوزیته متوسط (چسب، رزین، رنگ) را هم می‌زنند، به گشتاور 1000 تا 1300 نیوتن متر و دور خروجی 30 تا 50 نیاز دارند. سری W سایز 130 با نسبت 40 به 1 و موتور 11 کیلووات، خروجی 35 دور و گشتاور 1200 نیوتن متر ارائه می‌دهد. پوسته مکعبی آن اجازه می‌دهد گیربکس به صورت وارونه (موتور پایین، خروجی بالا) نصب شود تا در زیر میکسر قرار نگیرد و از نشت مواد روی گیربکس جلوگیری شود.

کانوایرهای زنجیری در صنایع چوب و MDF

کانوایرهای زنجیری که تخته‌های MDF و نئوپان را جابجا می‌کنند، به گشتاور راه‌اندازی بالا (حدود 1200-1400 نیوتن متر) و دور خروجی 20 تا 40 نیاز دارند. سری W سایز 130 با نسبت 60 به 1 و موتور 9 کیلووات، گشتاور 1400 نیوتن متر و خروجی 23 دور ارائه می‌دهد. قفل شوندگی کامل آن در این نسبت، ایمنی بالایی ایجاد می‌کند (در صورت قطع برق، کانوایر به عقب برنمی‌گردد).

گزینه‌های نصب و ورودی/خروجی

انتخاب نوع ورودی بر اساس موتور موجود

توصیه رها گیربکس: اگر موتور خود را جداگانه می‌خرید، نسخه فلنج بزرگ B5 را سفارش دهید زیرا اتصاد آن محکم‌تر است و گشتاور بیشتری را تحمل می‌کند. نسخه هالوشافت برای مواقعی مناسب است که فضای محوری محدود دارید (طول کلی کمتر).

انتخاب نوع خروجی

این محصول (بر اساس مشخصات ارسالی) دارای خروجی هالوشافت است. قطر سوراخ خروجی 45 میلیمتر، طول 110 میلیمتر.

نکات نصب و راه‌اندازی مخصوص سری W

نصب روی شاسی با استفاده از سطوح مکعبی

به دلیل پوسته مکعبی، می‌توانید گیربکس را روی هر یک از 6 سطح نصب کنید. اما:

• برای نصب افقی (معمولی): از سطح پایینی (که دارای 4 سوراخ M12 است) استفاده کنید

• برای نصب عمودی (موتور بالا): از سطح عقب (محل فلنج ورودی) و سطح پایین (به عنوان تکیه گاه) استفاده کنید

• برای نصب وارونه (موتور پایین): از سطح بالایی (که معمولاً درب بازدید است) استفاده نکنید؛ باید از سطح کناری استفاده کنید

روغن کاری با حجم 3.8 لیتر

ظرفیت روغن سری W سایز 130 حدود 3.8 لیتر است (کمی بیشتر از MVF سایز 130 که 2.8 لیتر داشت). دلیل: پوسته مکعبی فضای داخلی بیشتری دارد. نوع روغن:

• کار معمولی (دنده برنزی): Shell Omala S4 WE 220

• نسخه برنجی (در صورت وجود): روغن معدنی SAE 90

تعویض اولیه: 500 ساعت. تعویض دوم: هر 4000 ساعت.

نصب بازوی واکنش گشتاور (در نسخه خروجی هالوشافت)

از آنجا که این محصول خروجی هالوشافت دارد، حتماً یک بازوی واکنش گشتاور به یکی از سطوح جانبی (که دارای 4 سوراخ M10 هستند) ببندید. طول بازوی پیشنهادی: 200 میلیمتر. جنس بازو: فولاد ST52 با ضخامت 12 میلیمتر.

نکات تعمیر و نگهداری

دسترسی آسان به قطعات داخلی (مزیت پوسته مکعبی)

بر خلاف پوسته حلزونی، پوسته مکعبی سری W دارای درب جداگانه (در وجه بالایی) است که با باز کردن 6 پیچ M8، به راحتی قابل جدا شدن است. این یعنی:

• تعویض چرخدنده حلزونی بدون خارج کردن گیربکس از شاسی (در بسیاری از موارد) امکان‌پذیر است

• بازرسی دوره‌ای وضعیت دنده‌ها آسان است

• تمیزکاری داخلی پس از سوختن روغن ساده‌تر است

علائم خرابی خاص سری W

• نشت روغن از درب بالایی: واشر درب (گسکت) فرسوده شده است. تعویض آن 15 دقیقه کار است.

• صدای تق تق در شروع حرکت: لقی بین ورم و چرخ حلزونی (به دلیل فرسودگی واشر تنظیم). نیاز به تنظیم لقی دارد.

• لرزش بدنه در بار کامل: پیچ‌های فوندانسیون شل شده یا شاسی ناهموار است.

سوالات متداول (FAQ)

تفاوت سری W سهند با گیربکس‌های NMRV ایتالیایی چیست؟

سری W سهند کپی استاندارد NMRV (نوعی گیربکس حلزونی مکعبی ایتالیایی) است و اکثر ابعاد آن با نمونه‌های Motovario، Rossi و SITI یکسان است. تفاوت‌ها:

• جنس چرخدنده: سهند از برنج یا برنز Sn12 استفاده می‌کند، ایتالیایی‌ها از برنز Sn14 (کیفیت بالاتر)

• دقت ریخته‌گری: سهند دقت کمتر (سطح زبرتر)

• قیمت: سهند حدود 40-50٪ ارزان‌تر

• قطعات یدکی: بسیاری از قطعات (یاتاقان، آب‌بندی، پیچ) با نمونه ایتالیایی مشترک است. چرخدنده و ورم اختصاصی است.

آیا می‌توان سری W را به صورت سری (دو مرحله‌ای) با هم ترکیب کرد؟

بله، سهند سری W را در نسخه دو مرحله‌ای (W2) نیز تولید می‌کند که دو پوسته مکعبی پشت سر هم نصب می‌شوند (حلزونی + حلزونی یا حلزونی + هلیکال). سایز 130 به عنوان مرحله اول (ورودی) و سایز 130 به عنوان مرحله دوم (خروجی) قابل ترکیب است. نسبت تبدیل نهایی حاصل ضرب دو نسبت است (مثلاً 30×30=900 به 1). رها گیربکس این نسخه را به صورت سفارشی تأمین می‌کند.

چگونه بین نسخه هالوشافت و فلنج خروجی یکی را انتخاب کنم؟

• نسخه هالوشافت (H) را انتخاب کنید اگر: شفت دستگاه شما بلند است و می‌تواند از داخل گیربکس عبور کند، فضای محوری محدود دارید، به بازوی واکنش گشتاور دسترسی دارید.

• نسخه فلنج خروجی (F) را انتخاب کنید اگر: دستگاه شما دارای فلنج استاندارد است، نمی‌خواهید بازوی واکنش نصب کنید، به بار شعاعی بالا (تسمه سنگین) نیاز دارید.

حداکثر دمای مجاز پوسته چقدر است؟

پوسته چدن سری W می‌تواند تا 120 درجه را تحمل کند، اما برای حفظ سلامت روغن و آب‌بندی‌ها، دمای سطح نباید از 85 درجه عبور کند. در دمای بالاتر، روغن اکسید می‌شود (بوی سوختگی) و آب‌بندی‌های NBR سفت و ترک می‌خورند. اگر دمای سطح به 95 درجه رسید، دستگاه را خاموش کنید تا خنک شود.

گارانتی 6 ماهه شامل چه مواردی نمی‌شود؟

گارانتی شامل موارد زیر نمی‌شود:

• روغن (قطعه مصرفی)

• آب‌بندی‌ها (در صورت نشت به دلیل گرمای بیش از حد ناشی از کاربر)

• سایش طبیعی چرخدنده پس از 2000 ساعت کار

• خرابی ناشی از نصب نادرست (نبود بازوی واکنش، ناهم‌محوری، روغن نامناسب)

• خرابی ناشی از بار بیش از حد (نصب موتور بالاتر از توان مجاز)
  هزینه حمل و نقل گیربکس تا کارخانه سهند بر عهده مشتری است.
