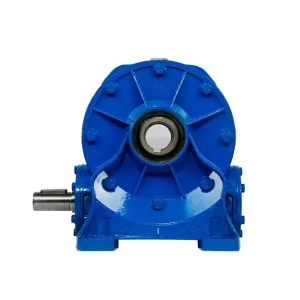

گیربکس حلزونی VF نرمال شاکرین سایز 210 تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس حلزونی VF نرمال سایز 210 را برای صنایع سنگین و کاربردهایی که نیاز به گشتاور بالا با فضای نصب محدودتر نسبت به سایز 250 دارند عرضه میکند. این گیربکس یک گزینه میانی ایدهآل بین سایزهای 110 و 250 است و برای بارهای سنگین تا متوسط طراحی شده است.
تفاوت سایز 210 با سایر سایزهای سری VF
| ویژگی | VF سایز 210 | VF سایز 250 | VF سایز 110 |
|---|---|---|---|
| سایز گیربکس | 210 (میانی) | 250 (بزرگ) | 110 (کوچک) |
| قطر شافت ورودی | 48 میلیمتر (دقیق) | 55 میلیمتر | ~35 میلیمتر |
| قطر شافت خروجی | 90 میلیمتر (دقیق) | 110 میلیمتر | ~80 میلیمتر |
| وزن | 185 کیلوگرم (185000 گرم) | 285 کیلوگرم | ~40-60 کیلوگرم |
| توان مجاز ورودی | ~15-20 اسب (برآورد) | ~20-30 اسب | ~4-5 اسب |
| گشتاور خروجی | ~2000-4000 Nm | ~3000-6000 Nm | ~200-500 Nm |
| کاربرد اصلی | معادن کوچک تا متوسط، صنایع سنگین سبکتر | معادن بزرگ، صنایع فوق سنگین | تجهیزات متوسط صنعتی |
مشخصات فنی گیربکس حلزونی VF نرمال شاکرین سایز 210
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | VF (سری گیربکسهای حلزونی جعبهای – نسخه استاندارد) |
| سایز گیربکس | 210 (فاصله مرکزی 210 میلیمتر – سایز میانی بزرگ) |
| نوع گیربکس صنعتی | گیربکس حلزونی جعبهای (Worm Gear Unit – سری VF) |
| نوع دنده | حلزونی (Worm Gear) – مناسب برای گشتاور بالا و خودقفل شوندگی |
| قطر شافت ورودی | 48 میلیمتر (ثبت شده در مشخصات) |
| قطر شافت خروجی | 90 میلیمتر (ثبت شده در مشخصات) |
| فریم الکتروموتور معادل | جعبهای – اتصال به موتورهای صنعتی 15-20 اسب |
| جنس پوسته (بدنه) | چدن (Cast Iron) – مستحکم، ضد لرزش با دندههای خنککاری |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی با سخت کاری سطحی (58-60 HRC) |
| جنس دنده حلزون (Worm Gear) | برنج مخصوص یا برنز فسفردار (تحمل بارهای سنگین) |
| نوع آببندی | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبت کاهش | 1:5 تا 1:100 (دامنه گسترده بر اساس نیاز صنعتی) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40 – ایمنی در بالابرها) |
| وزن محموله | 185 کیلوگرم (185000 گرم) |
| توان مجاز ورودی (تقریبی) | 15-20 اسب بخار (بسته به نسبت کاهش) |
| گشتاور خروجی اسمی (تقریبی) | 2000-4000 نیوتنمتر (بسته به نسبت کاهش) |
مقایسه سایزهای 110، 210 و 250 در سری VF (کمک به انتخاب)
| معیار | VF 110 | VF 210 | VF 250 | بهترین انتخاب برای… |
|---|---|---|---|---|
| سایز گیربکس | کوچک | میانی | بزرگ | سایز 210 برای فضاهای با محدودیت نسبی |
| وزن | ~40-60 kg | 185 kg | 285 kg | سایز 210 نصب با جرثقیل سبک |
| شافت ورودی | ~35mm | 48mm | 55mm | سایز 210 برای موتورهای 15-20 اسب |
| شافت خروجی | ~80mm | 90mm | 110mm | سایز 210 برای تجهیزات با شافت متوسط |
| توان مجاز | ~4-5 HP | 15-20 HP | 20-30 HP | سایز 210 برای موتورهای 15-20 اسب |
| گشتاور | ~200-500 Nm | 2000-4000 Nm | 3000-6000 Nm | سایز 210 برای بارهای سنگین اما نه غولآسا |
| قیمت نسبی | اقتصادی | متوسط | گران | سایز 210 بهترین نسبت قیمت به توان |
| کاربرد | تجهیزات متوسط | معادن کوچک، صنایع سنگین سبک | معادن بزرگ | سایز 210 برای 70% صنایع سنگین کافی است |
کاربردهای اصلی گیربکس حلزونی VF سایز 210 شاکرین
| ردیف | صنعت | تجهیزات متصل شونده | دلیل انتخاب VF سایز 210 |
|---|---|---|---|
| 1 | معدن (کوچک تا متوسط) | نوار نقاله معدن (طول 150-250 متر)، سنگشکن فکی کوچک | تعادل عالی بین توان و ابعاد |
| 2 | سیمان | بالابر سطلی، نوار نقاله کلینکر (خطوط کوچک) | گشتاور کافی + نصب آسانتر از سایز 250 |
| 3 | فولاد | نوار نقاله قراضه، میکسر پودر | کار مداوم 24 ساعته با وزن مناسب |
| 4 | پتروشیمی | میکسرهای صنعتی (30-50 مترمکعب) | گشتاور پایدار + ابعاد قابل قبول |
| 5 | نیروگاهی | فیدر زغال سنگ، بالابر خاکستر سبک | خودقفل شوندگی برای ایمنی |
| 6 | صنایع غذایی بزرگ | میکسر خمیر 500-1000 کیلوگرمی | گشتاور بالا + قابلیت شستشو |
| 7 | کاغذسازی | درام خشککن سبک، رول پرس متوسط | کار مداوم 24/7 |
| 8 | جرثقیل و بالابر | بالابرهای صنعتی 3-5 تنی | خودقفل شوندگی + وزن مناسب |
| 9 | بتن و ساختمان | میکسر بتن صنعتی 2-3 مترمکعبی | گشتاور راهاندازی بالا |
| 10 | آسیابها | آسیاب گلولهای کوچک (آزمایشگاهی صنعتی) | دقت و قدرت در ابعاد جمعوجور |
مزایای گیربکس VF سایز 210 نسبت به سایر سایزها
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | نقطه بهینه توان به وزن | 185 کیلوگرم وزن با توان 15-20 اسب → نسبت عالی |
| 2 | شافت ورودی 48 میلیمتر | استاندارد رایج برای موتورهای 15-20 اسب |
| 3 | شافت خروجی 90 میلیمتر | اندازه استاندارد برای تجهیزات صنعتی متوسط |
| 4 | وزن مناسب برای نصب | 185 کیلوگرم → نیاز به جرثقیل سبک (برخلاف سایز 250 با 285 کیلوگرم) |
| 5 | قیمت اقتصادی نسبت به سایز 250 | حدود 30-40% ارزانتر از سایز 250 |
| 6 | کارایی در فضای محدود | ابعاد کوچکتر از سایز 250 → نصب در فضاهای تنگتر |
| 7 | خودقفل شوندگی در نسبتهای بالا | ایمنی کامل برای بالابرهای 3-5 تنی |
| 8 | مناسب برای 70% صنایع سنگین | بسیاری از معادن و صنایع به گشتاور سایز 250 نیاز ندارند |
| 9 | هزینه نگهداری کمتر | روغن کمتر، قطعات یدکی ارزانتر نسبت به سایز 250 |
| 10 | موجودی و دسترسی بهتر | سایز 210 یکی از پرتقاضاترین سایزها است |
جدول گشتاور خروجی تقریبی بر اساس نسبت کاهش (VF سایز 210)
| نسبت کاهش | دور خروجی (rpm) – با ورودی 1500rpm | گشتاور خروجی تخمینی (Nm) | کاربرد مناسب |
|---|---|---|---|
| 1:10 | 150 | ~1800-2200 | نوار نقالههای سریع با بار سنگین |
| 1:15 | 100 | ~2500-3000 | میکسرهای بزرگ صنعتی |
| 1:20 | 75 | ~3000-3500 | نوار نقالههای شیبدار |
| 1:30 | 50 | ~3500-3800 | فیدرهای سنگین، بالابر سطلی کوچک |
| 1:40 | 37.5 | ~3800-4000 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~4000 (حداکثر) | جرثقیلهای سبک، وینچهای 3-5 تن |
قابلیت خودقفل شوندگی در VF سایز 210 (Self-locking)
| نسبت کاهش | آیا خودقفل است؟ | کاربرد ایمنی |
|---|---|---|
| 1:5 تا 1:15 | خیر | برای کاربردهایی که نیاز به چرخش آزاد دارند |
| 1:20 تا 1:30 | بستگی به طراحی دارد | استعلام لازم از شرکت رهاگیربکس |
| 1:40 تا 1:100 | بله | ایمن برای بالابرهای 3-5 تن، جرثقیلهای سبک |
⚠️ نکته ایمنی: در کاربردهای بالابر با بار بیش از 3 تن، علاوه بر خودقفل شوندگی گیربکس، استفاده از ترمز کمکی الکترومکانیکی توصیه میشود.
نکات فنی ویژه VF سایز 210
| پارامتر | مقدار | توضیح تخصصی |
|---|---|---|
| نوع روغن مورد نیاز | روغن صنعتی EP 220 یا 320 | ویسکوزیته بالا برای محافظت از دندهها |
| حجم روغن مورد نیاز | ~8-12 لیتر (برآورد) | بسته به طراحی داخلی گیربکس |
| دمای کاری مجاز روغن | 80 درجه سانتیگراد (حداکثر 95) | نصب ترمومتر و سنسور دما توصیه میشود |
| سیستم خنککاری | خنککاری طبیعی با دندههای بدنه | در صورت کار مداوم، فن خارجی اختیاری است |
| کلاس حفاظتی | IP54-IP55 (بسته به سفارش) | مقاوم در برابر گردوغبار |
| نوع بلبرینگها | SKF یا FAG اصلی (سایزهای 6310، 6312، 6314) | تحمل بار شعاعی و محوری بالا |
| جنس دنده حلزون | برنز فسفردار (CuSn) | مقاومت بالا در برابر سایش و خوردگی |
جمعبندی: کدام سایز VF برای شما مناسب است؟
| شرایط شما | گیربکس مناسب | توضیح |
|---|---|---|
| توان موتور 4-5 اسب، فضای محدود | VF 110 | کوچکترین گزینه |
| توان موتور 15-20 اسب، فضای متوسط | VF 210 | نقطه بهینه – پرکاربردترین سایز |
| توان موتور 20-30 اسب، فضای کافی، بار فوق سنگین | VF 250 | بزرگترین گزینه |
| گشتاور زیر 500 Nm نیاز دارید | VF 110 | سایزهای بزرگتر اضافه هستند |
| گشتاور 2000-4000 Nm نیاز دارید | VF 210 | دقیقاً در رنج شما |
| گشتاور بالای 5000 Nm نیاز دارید | VF 250 | سایز 210 کافی نیست |
| بالابر با بار 1-2 تن | VF 110 | کافی است |
| بالابر با بار 3-5 تن | VF 210 | مناسب با خودقفل شوندگی |
| بالابر با بار 5-10 تن | VF 250 | نیاز به توان بالاتر |
راهنمای سفارش گیربکس حلزونی VF نرمال سایز 210
برای استعلام قیمت و سفارش دقیق، لطفاً اطلاعات زیر را ارائه دهید:
| ردیف | پارامتر | مقدار پیشنهادی / توضیح |
|---|---|---|
| 1 | نسبت کاهش موردنیاز | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | توان موتور ورودی (اسب بخار) | 15-20 اسب (مشخص کنید) |
| 3 | دور خروجی دقیق موردنیاز (rpm) | با توجه به خط تولید |
| 4 | گشتاور بار (نیوتنمتر) | برای تأیید کافی بودن گیربکس |
| 5 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر (برای بالابرها حتماً بله) |
| 6 | شرایط محیطی | غبار، رطوبت، دمای محیط |
| 7 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 8 | نوع کوپلینگ خروجی | شافت کلیدی (Keyed Shaft) / فلنج توخالی |
| 9 | درصد کاری روزانه | 8 ساعت / 16 ساعت / 24 ساعت |
| 10 | کاربرد نهایی | معدن، سیمان، بالابر، میکسر صنعتی |
نکات نگهداری گیربکس حلزونی VF سایز 210
| ردیف | اقدام | دوره زمانی | توضیح ویژه سایز 210 |
|---|---|---|---|
| 1 | تعویض روغن گیربکس | هر 6-12 ماه | حجم روغن ~8-12 لیتر |
| 2 | آزمایش آنالیز روغن | هر 12 ماه | برای تشخیص زودهنگام سایش |
| 3 | بازرسی دنده برنزی از نظر سایش | هر 12 ماه | سایش طبیعی در گیربکسهای حلزونی |
| 4 | بررسی آببندی از نظر نشتی | هر ماه | جلوگیری از هدررفت روغن |
| 5 | اندازهگیری دمای بدنه | هفتگی | دمای بالای 85 درجه نشانه مشکل دارد |
| 6 | بازرسی لقی شافت خروجی | هر 6 ماه | لقی مجاز کمتر از 0.12 میلیمتر |
| 7 | اندازهگیری ویبراسیون | هر ماه | لرزش بیش از حد = مشکل |
| 8 | بازرسی تراز کوپلینگ با موتور | هر 3 ماه | عدم تراز باعث شکستن شفت ورودی 48mm میشود |
جمعبندی نهایی: خانواده گیربکسهای حلزونی VF شاکرین
| سایز | فاصله مرکزی | شافت ورودی | شافت خروجی | وزن | توان مجاز | گشتاور | کاربرد اصلی |
|---|---|---|---|---|---|---|---|
| 110 | 110mm | ~35mm | ~80mm | ~40-60 kg | ~4-5 HP | ~200-500 Nm | تجهیزات متوسط صنعتی |
| 210 | 210mm | 48mm | 90mm | 185 kg | 15-20 HP | 2000-4000 Nm | معادن کوچک، صنایع سنگین سبک |
| 250 | 250mm | 55mm | 110mm | 285 kg | 20-30 HP | 3000-6000 Nm | معادن بزرگ، صنایع فوق سنگین |
برای مشاهده گیربکس حلزونی MVF نرمال شاکرین سایز 210 به صفحه آن رجوع کنید.
