الوصف

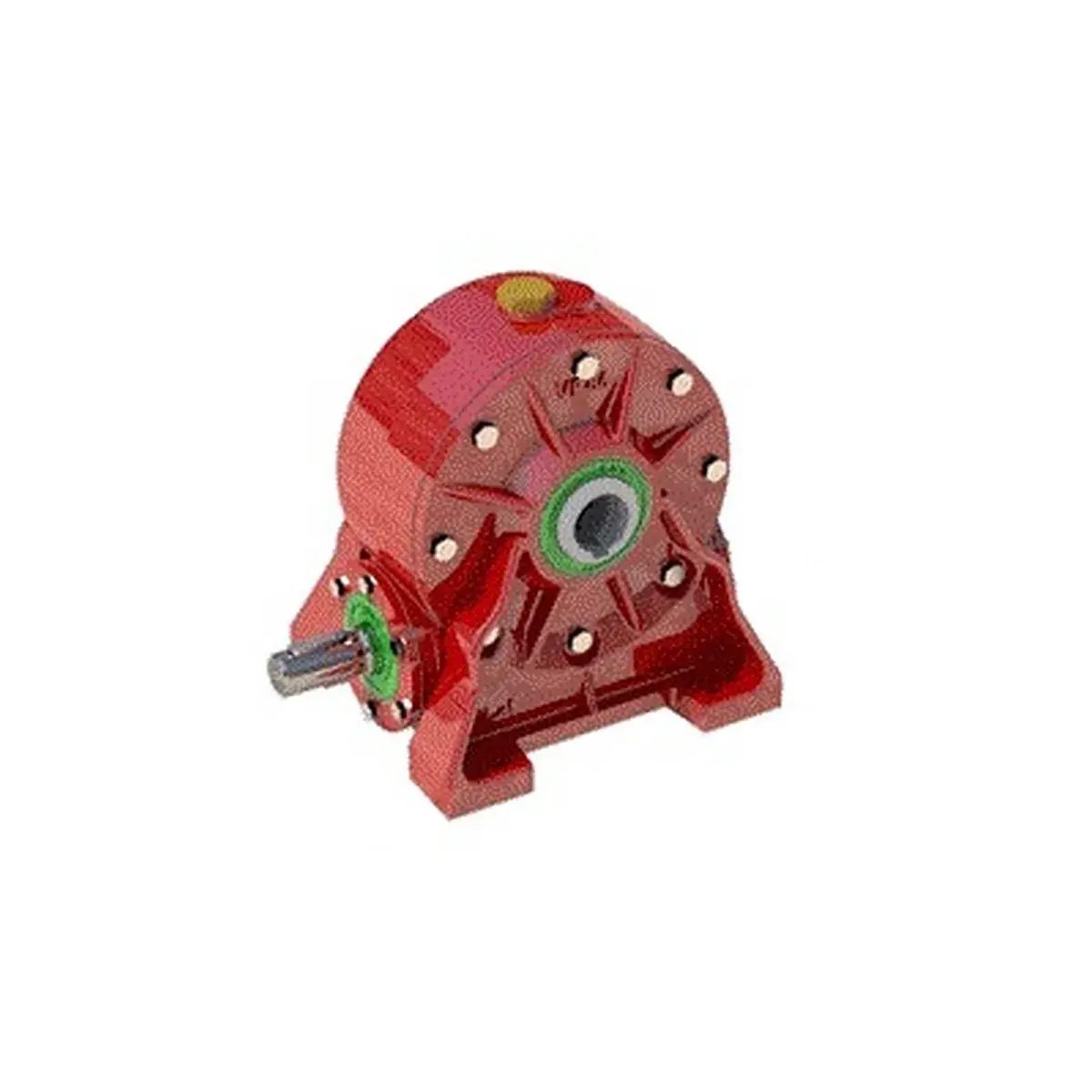

علبة التروس, حلزونية VF العادي شاکرین حجم 210 التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علبة التروس شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی VF نرمال سایز 210 را برای صنایع سنگین و کاربردهایی که نیاز به عزم دوران عالية مع فضای نصب محدودتر نسبت به سایز 250 دارند عرضه میکند. این گیربکس یک گزینه میانی ایدهآل بین سایزهای 110 و 250 است و برای بارهای سنگین تا متوسط طراحی شده است.
تفاوت سایز 210 با سایر سایزهای سری VF
| الميزات | مقاس VF 210 | VF سایز 250 | VF سایز 110 |
|---|---|---|---|
| حجم علبة التروس | 210 (میانی) | 250 (بزرگ) | 110 (کوچک) |
| قطر رمح المدخلات ، | 48 مم (دقیق) | 55 میلیمتر | ~35 میلیمتر |
| قطر رمح الإخراج | 90 مم (دقیق) | 110 میلیمتر | ~80 میلیمتر |
| الوزن | 185 کیلوگرم (185000 غرام) | 285 کیلوگرم | ~40-60 کیلوگرم |
| الطاقة المدخلة المسموح بها | حوالي 15-20 حصانًا (برآورد) | ~20-30 اسب | حوالي 4-5 خيول |
| عزم الدوران الناتج | ~2000-4000 نيوتن متر | ~3000-6000 Nm | ~200-500 Nm |
| التطبيق الرئيسي | معادن کوچک تا متوسط، صنایع سنگین سبکتر | معادن بزرگ، صنایع فوق سنگین | معدات صناعية متوسطة الحجم |
المواصفات التقنية, علب تروس حلزونية VF العادي شاکرین حجم 210
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | VF (سری گیربکسهای حلزونی جعبهای – نسخه استاندارد) |
| حجم علبة التروس | 210 (المسافة بين المركزين 210 مم - حجم متوسط كبير) |
| نوع علبة التروس الصناعية | گیربکس حلزونی جعبهای (Worm Gear Unit – سری VF) |
| نوع العتاد | حلزونی (Worm Gear) – مناسب برای گشتاور بالا و خودقفل شوندگی |
| قطر رمح المدخلات ، | 48 مم (ثبت شده در مشخصات) |
| قطر رمح الإخراج | 90 مم (ثبت شده در مشخصات) |
| الإطار المحركات الكهربائية ، أي ما يعادل | جعبهای – اتصال به موتورهای صنعتی 15-20 اسب |
| مادة الهيكل (الجسم) | حديد زهر (Cast Iron) – مستحکم، ضد لرزش با دندههای خنککاری |
| مادة عمود الدودة | فولاد آلیاژی با سخت کاری سطحی (58-60 HRC) |
| مادة التروس الدودية | برنج مخصوص یا برنز فسفردار (تحمل بارهای سنگین) |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبة التخفيض | 1:5 تا 1:100 (دامنه گسترده بر اساس نیاز صنعتی) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | نعم (در نسبتهای بالای 1:40 – ایمنی در بالابرها) |
| وزن محموله | 185 کیلوگرم (185000 غرام) |
| توان مجاز ورودی (تقریبی) | 15-20 اسب بخار (بحسب نسبة التخفيض) |
| گشتاور خروجی اسمی (تقریبی) | 2000-4000 نیوتنمتر (بحسب نسبة التخفيض) |
مقایسه سایزهای 110، 210 و 250 در سری VF (کمک به انتخاب)
| معايير | VF 110 | VF 210 | VF 250 | الخيار الأمثل لـ... |
|---|---|---|---|---|
| حجم علبة التروس | صغير | میانی | بزرگ | سایز 210 برای فضاهای با محدودیت نسبی |
| الوزن | ~40-60 kg | 185 kg | 285 kg | سایز 210 نصب با جرثقیل سبک |
| رمح المدخلات ، | حوالي 35 ملم | 48 مم | 55 ملم | سایز 210 برای موتورهای 15-20 اسب |
| رمح الإخراج | ~80mm | 90 ملم | 110 ملم | سایز 210 برای تجهیزات با شافت متوسط |
| القدرة المسموح بها | ~4-5 حصان | 15-20 HP | 20-30 حصان | سایز 210 برای موتورهای 15-20 اسب |
| عزم الدوران | ~200-500 Nm | 2000-4000 نيوتن متر | 3000-6000 Nm | سایز 210 برای بارهای سنگین اما نه غولآسا |
| السعر النسبي | الاقتصادية | متوسط | غالي | سایز 210 بهترین نسبت قیمت به توان |
| التطبيق | تجهیزات متوسط | معادن کوچک، صنایع سنگین سبک | معادن بزرگ | سایز 210 برای 70% صنایع سنگین کافی است |
کاربردهای اصلی گیربکس حلزونی VF سایز 210 شاکرین
| الرقم | صناعة | المعدات المتصلة | دلیل انتخاب VF سایز 210 |
|---|---|---|---|
| 1 | معدن (کوچک تا متوسط) | نوار نقاله معدن (طول 150-250 متر)، سنگشکن فکی کوچک | تعادل عالی بین توان و ابعاد |
| 2 | الاسمنت | بالابر سطلی، نوار نقاله کلینکر (خطوط کوچک) | گشتاور کافی + نصب آسانتر از سایز 250 |
| 3 | الصلب | نوار نقاله قراضه، میکسر پودر | کار مداوم 24 ساعته با وزن مناسب |
| 4 | البتروكيماويات | میکسرهای صنعتی (30-50 مترمکعب) | گشتاور پایدار + ابعاد قابل قبول |
| 5 | نیروگاهی | فیدر زغال سنگ، بالابر خاکستر سبک | قفل ذاتي لضمان السلامة |
| 6 | صنایع غذایی بزرگ | میکسر خمیر 500-1000 کیلوگرمی | عزم دوران عالٍ + قابل للغسل |
| 7 | صناعة الورق | درام خشککن سبک، رول پرس متوسط | کار مداوم 24/7 |
| 8 | جرثقیل و بالابر | بالابرهای صنعتی 3-5 تنی | خودقفل شوندگی + وزن مناسب |
| 9 | الخرسانة والبناء | میکسر بتن صنعتی 2-3 مترمکعبی | عزم دوران بدء تشغيل عالي |
| 10 | آسیابها | آسیاب گلولهای کوچک (آزمایشگاهی صنعتی) | دقت و قدرت در ابعاد جمعوجور |
مزایای گیربکس VF سایز 210 نسبت به سایر سایزها
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | نقطه بهینه توان به وزن | 185 کیلوگرم وزن با توان 15-20 اسب → نسبت عالی |
| 2 | شافت ورودی 48 میلیمتر | استاندارد رایج برای موتورهای 15-20 اسب |
| 3 | شافت خروجی 90 میلیمتر | اندازه استاندارد برای تجهیزات صنعتی متوسط |
| 4 | وزن مناسب برای نصب | 185 کیلوگرم → نیاز به جرثقیل سبک (برخلاف سایز 250 با 285 کیلوگرم) |
| 5 | قیمت اقتصادی نسبت به سایز 250 | حدود 30-40% ارزانتر از سایز 250 |
| 6 | کارایی در فضای محدود | ابعاد کوچکتر از سایز 250 → نصب در فضاهای تنگتر |
| 7 | خودقفل شوندگی در نسبتهای بالا | ایمنی کامل برای بالابرهای 3-5 تنی |
| 8 | مناسب برای 70% صنایع سنگین | بسیاری از معادن و صنایع به گشتاور سایز 250 نیاز ندارند |
| 9 | هزینه نگهداری کمتر | روغن کمتر، قطعات یدکی ارزانتر نسبت به سایز 250 |
| 10 | موجودی و دسترسی بهتر | سایز 210 یکی از پرتقاضاترین سایزها است |
جدول گشتاور خروجی تقریبی بر اساس نسبت کاهش (VF سایز 210)
| نسبة التخفيض | دور خروجی (rpm) – با ورودی 1500rpm | گشتاور خروجی تخمینی (Nm) | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~1800-2200 | سيور ناقلة عالية السرعة ذات أحمال ثقيلة |
| 1:15 | 100 | ~2500-3000 | خلاطات صناعية كبيرة |
| 1:20 | 75 | ~3000-3500 | سيور ناقلة مائلة |
| 1:30 | 50 | ~3500-3800 | فیدرهای سنگین، بالابر سطلی کوچک |
| 1:40 | 37.5 | ~3800-4000 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~4000 (حداکثر) | جرثقیلهای سبک، وینچهای 3-5 تن |
قابلیت خودقفل شوندگی در VF سایز 210 (Self-locking)
| نسبة التخفيض | هل هو ذاتي القفل؟ | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | للتطبيقات التي تتطلب دورانًا حرًا |
| من 1:20 إلى 1:30 | يعتمد ذلك على التصميم. | استعلام لازم از شرکت رهاگیربکس |
| من 1:40 إلى 1:100 | نعم | ایمن برای بالابرهای 3-5 تن، جرثقیلهای سبک |
⚠️ نصيحة للسلامة: در کاربردهای بالابر با بار بیش از 3 تن، علاوه بر خودقفل شوندگی گیربکس، استفاده از ترمز کمکی الکترومکانیکی مُستَحسَن.
نکات فنی ویژه VF سایز 210
| المعلمة | المبلغ | شرح متخصص |
|---|---|---|
| نوع الزيت المطلوب | زيت صناعي EP 220 أو 320 | لزوجة عالية لحماية التروس |
| حجم الزيت المطلوب | ~8-12 لیتر (برآورد) | يعتمد ذلك على التصميم الداخلي لعلبة التروس |
| درجة حرارة التشغيل المسموح بها للزيت | 80 درجة مئوية (الحد الأقصى 95) | يوصى بتركيب مقياس حرارة وجهاز استشعار درجة الحرارة. |
| أنظمة التبريد | تبريد طبيعي بفضل زعانف الجسم | في حالة التشغيل المستمر، يكون استخدام المروحة الخارجية اختيارياً. |
| فئة الحماية | IP54-IP55 (حسب الطلب) | مقاوم در برابر گردوغبار |
| أنواع المحامل | SKF یا FAG اصلی (سایزهای 6310، 6312، 6314) | قدرة عالية على تحمل الأحمال الشعاعية والمحورية |
| مادة تروس الحلزون | برونز الفوسفور (CuSn) | مقاومة عالية للتآكل والصدأ |
جمعبندی: کدام سایز VF برای شما مناسب است؟
| شروطك | علبة التروس صالح | تفسير |
|---|---|---|
| توان موتور 4-5 اسب، فضای محدود | VF 110 | کوچکترین گزینه |
| توان موتور 15-20 اسب، فضای متوسط | VF 210 | نقطه بهینه – پرکاربردترین سایز |
| توان موتور 20-30 اسب، فضای کافی، بار فوق سنگین | VF 250 | بزرگترین گزینه |
| گشتاور زیر 500 Nm نیاز دارید | VF 110 | سایزهای بزرگتر اضافه هستند |
| گشتاور 2000-4000 Nm نیاز دارید | VF 210 | دقیقاً در رنج شما |
| گشتاور بالای 5000 Nm نیاز دارید | VF 250 | سایز 210 کافی نیست |
| بالابر با بار 1-2 تن | VF 110 | کافی است |
| بالابر با بار 3-5 تن | VF 210 | مناسب با خودقفل شوندگی |
| بالابر با بار 5-10 تن | VF 250 | نیاز به توان بالاتر |
راهنمای سفارش گیربکس حلزونی VF نرمال سایز 210
للاستعلام عن السعر والطلب الدقيق، يرجى تقديم المعلومات التالية:
| الرقم | المعلمة | القيمة المقترحة / الشرح |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | قوة المحرك المدخلة (حصان) | 15-20 اسب (مشخص کنید) |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | لتأكيد كفاية علبة التروس |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا (بالتأكيد نعم بالنسبة للمصاعد) |
| 6 | الظروف البيئية | الغبار، الرطوبة، درجة حرارة البيئة المحيطة |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | نوع قارنة المخرج | شافت کلیدی (Keyed Shaft) / فلنج توخالی |
| 9 | نسبة العمل اليومي | 8 ساعات / 16 ساعة / 24 ساعة |
| 10 | الطلب النهائي | معدن، سیمان، بالابر، میکسر صنعتی |
نکات نگهداری گیربکس حلزونی VF سایز 210
| الرقم | فعل | الفترة الزمنية | توضیح ویژه سایز 210 |
|---|---|---|---|
| 1 | تغيير زيت علبة التروس | كل 6-12 شهرًا | حجم روغن ~8-12 لیتر |
| 2 | آزمایش آنالیز روغن | كل 12 شهرًا | برای تشخیص زودهنگام سایش |
| 3 | بازرسی دنده برنزی از نظر سایش | كل 12 شهرًا | سایش طبیعی در گیربکسهای حلزونی |
| 4 | فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل شهر | جلوگیری از هدررفت روغن |
| 5 | قياس درجة حرارة الجسم | أسبوعي | تشير درجات الحرارة التي تتجاوز 85 درجة إلى وجود مشكلة. |
| 6 | فحص ارتخاء عمود الإخراج | كل ستة أشهر | لقی مجاز کمتر از 0.12 میلیمتر |
| 7 | اندازهگیری ویبراسیون | كل شهر | لرزش بیش از حد = مشکل |
| 8 | بازرسی تراز کوپلینگ با موتور | كل 3 أشهر | عدم تراز باعث شکستن شفت ورودی 48mm میشود |
جمعبندی نهایی: خانواده گیربکسهای حلزونی VF شاکرین
| مقاس | المسافة المركزية | رمح المدخلات ، | رمح الإخراج | الوزن | القدرة المسموح بها | عزم الدوران | التطبيق الرئيسي |
|---|---|---|---|---|---|---|---|
| 110 | 110 ملم | حوالي 35 ملم | ~80mm | ~40-60 kg | ~4-5 حصان | ~200-500 Nm | معدات صناعية متوسطة الحجم |
| 210 | 210 ملم | 48 مم | 90 ملم | 185 kg | 15-20 HP | 2000-4000 نيوتن متر | معادن کوچک، صنایع سنگین سبک |
| 250 | 250mm | 55 ملم | 110 ملم | 285 kg | 20-30 حصان | 3000-6000 Nm | معادن بزرگ، صنایع فوق سنگین |
لعرض علبة التروس, حلزونية MVF العادي شاکرین حجم 210 إلى الصفحة ، انظر.
المواصفات الفنية المواصفات الفنية تروس حلزونية VF العادي شاکرین حجم 210
