گیربکس نورد قلب تپنده خطوط تولید فولاد و فلزات است که وظیفه انتقال گشتاورهای سنگین را بر عهده دارد. شما به عنوان مدیر فنی یا خریدار تجهیزات صنعتی، میدانید که کوچکترین توقف در این خطوط به معنای زیانهای مالی کلان است. این تجهیز با طراحی مهندسیشده برای تحمل بارهای ضربهای و حرارتهای بالا، تداوم تولید را تضمین میکند. در این صفحه، مشخصات فنی و مزایای عملیاتی این تجهیزات تخصصی را بررسی میکنیم تا بهترین انتخاب را برای کارخانه خود داشته باشید. اگر نیاز به سفارشی گیربکس صنعتی دارید، با رها گیربکس تماس حاصل نمایید.
جدول محتوا
۱. مقدمه
توقف ناگهانی خط تولید در صنایع فولاد و فلزات، یکی از پرهزینهترین چالشهای مدیران کارخانجات است. شکست چرخدندهها و خرابی شفتها تحت بارهای ضربهای شدید، مستقیماً از انتخاب نادرست سیستم انتقال قدرت ناشی میشود. شما برای جلوگیری از این زیانهای مالی سنگین، به تجهیزاتی نیاز دارید که فراتر از استانداردهای معمولی طراحی شده باشند.
گیربکس نورد دقیقاً برای پاسخگویی به همین نیاز حیاتی مهندسی شده است. این تجهیز قلب تپنده خطوط نورد گرم و سرد است و وظیفه انتقال ایمن گشتاور را بر عهده دارد. در این صفحه، شما با مشخصات فنی دقیق، مزایای عملیاتی و نحوه انتخاب بهترین مدل برای خط تولید خود آشنا خواهید شد.
۲. ماهیت و معرفی دقیق گیربکس خط نورد

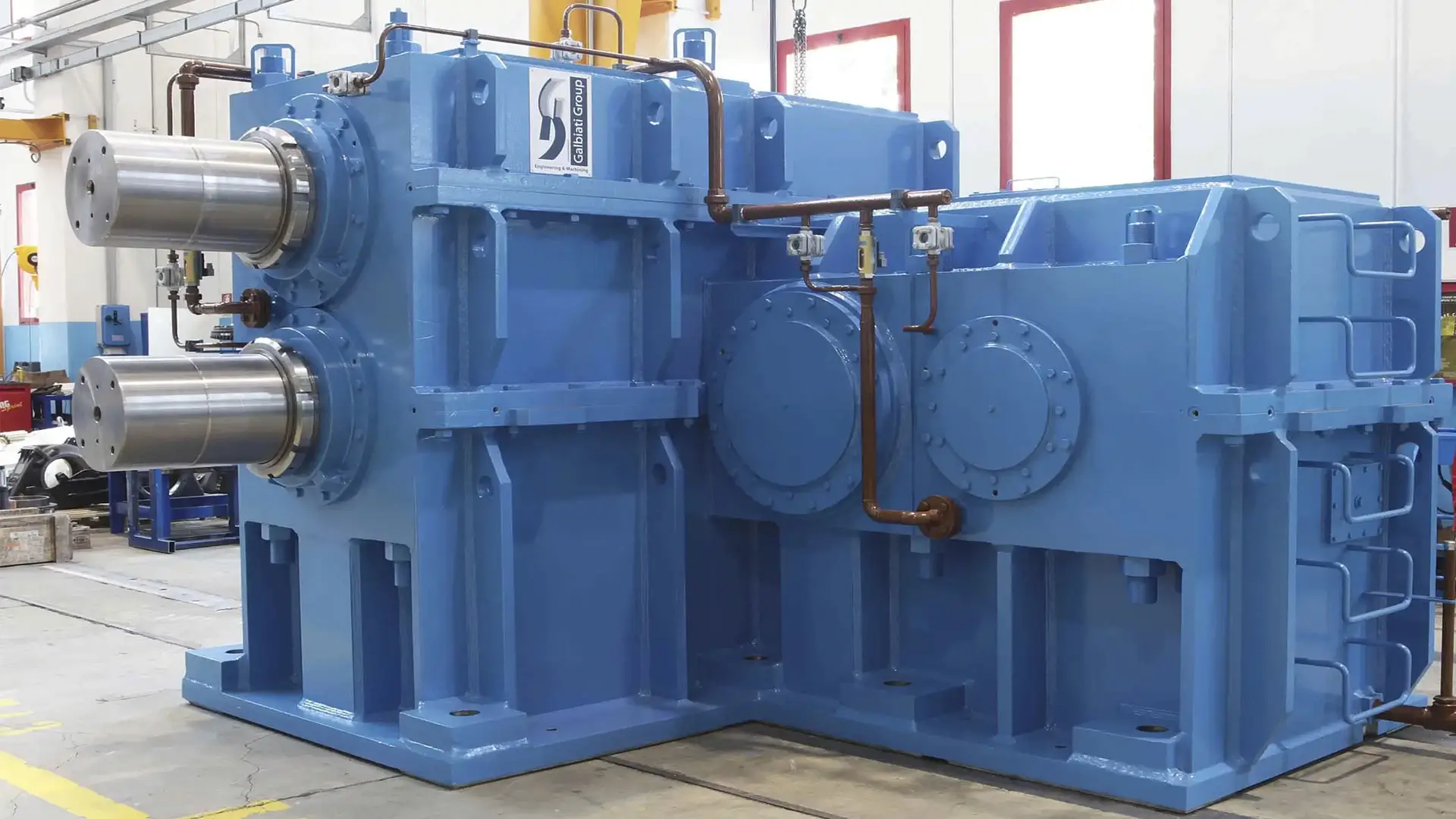

گیربکس خط نورد یک سیستم انتقال قدرت سنگین و تخصصی است. وظیفه اصلی آن دریافت توان از الکتروموتور و تبدیل آن به گشتاور و سرعت مناسب برای چرخاندن غلتکهای نورد است. این فرآیند نیازمند غلبه بر مقاومت شدید فلزات در برابر تغییر شکل پلاستیک است.
طراحی این گیربکسها بر پایه تحمل بارهای دینامیکی و ضربههای ناگهانی استوار است. در لحظه ورود شمش یا اسلب به بین غلتکها، گشتاور مقاومتی به شدت افزایش مییابد. چرخدندههای مارپیچ دوبل و شفتهای تقویتشده در این گیربکسها، این بارهای ضربهای را بدون افت راندمان یا آسیب فیزیکی تحمل میکنند.
فلسفه طراحی در ساخت گیربکس نورد، اولویت دادن استحکام و ظرفیت حرارتی بر ابعاد فیزیکی است. استفاده از بلبرینگهای غلتکی سنگین و سیستمهای روانکاری اجباری، حرارت تولیدشده در اثر اصطکاک را به طور مداوم دفع میکند. این ویژگیها باعث میشود تا تجهیز در شرایط کاری پیوسته و سنگین، عملکردی پایدار داشته باشد.
۳. ویژگیها و مشخصات کلیدی فنی
برای درک بهتر توانمندیهای این تجهیز، باید به دادههای کمی و استانداردهای ساخت آن توجه کنید. در ادامه، مهمترین مشخصات فنی گیربکسهای تخصصی نورد را در یک جدول ساختاریافته مشاهده میکنید.
| نام ویژگی | مشخصات فنی و متریال | محدوده عملکرد | استاندارد یا کلاس مرتبط |
|---|---|---|---|
| گشتاور خروجی | طراحی شده برای بارهای سنگین و ضربهای | ۱۵,۰۰۰ تا ۲۸۲,۰۰۰ نیوتنمتر | استانداردهای دینامیک صنعتی |
| توان ورودی | قابلیت کوپل با الکتروموتورهای توان بالا | ۱.۵ تا ۶,۰۰۰ کیلووات | کلاسهای حفاظتی بالا |
| جنس چرخدندهها | فولاد آلیاژی با عملیات سمنتاسیون و سنگزنی | مقاومت به سایش و خستگی سطحی | کلاس کیفیت ۵ و ۶ |
| جنس پوسته | چدن داکتیل یا فولاد جوشکاریشده تنشزداییشده | تحمل ارتعاشات و بارهای دینامیکی | استانداردهای متالورژی |
| سیستم روانکاری | پاششی یا اجباری با پمپ و مبدل حرارتی | خنککاری پیوسته در کارکرد ۲۴ ساعته | فیلتراسیون میکرونی |
| نسبت تبدیل | قابل تنظیم بر اساس نیاز خط تولید | ۶.۳ تا ۲۲.۴ (و بالاتر در مدلهای خاص) | محاسبات دقیق سینماتیکی |
| حالت نصب | پایهدار، فلنجی، شافت مستقیم و هالو شفت | انعطافپذیری در جانمایی خط تولید | استانداردهای ابعادی بینالمللی |
این مشخصات نشان میدهد که گیربکس نورد یک کالای عمومی نیست. هر قطعه از آن با محاسبات دقیق مهندسی و برای تحمل شرایط خاص کارخانه شما انتخاب میشود.
۴. مزایا و ارزشهای افزوده برای واحد تولید
سرمایهگذاری روی یک گیربکس خط نورد باکیفیت، هزینه نیست؛ بلکه بیمه کردن خط تولید شماست. وقتی از تجهیزاتی با این سطح از کیفیت استفاده میکنید، مزایای زیر مستقیماً بر سودآوری واحد تولید شما تأثیر میگذارد.
- کاهش چشمگیر زمان توقف: طراحی مقاوم در برابر بارهای ضربهای، احتمال شکست ناگهانی قطعات را به حداقل میرساند. این یعنی تداوم تولید و حذف توقفهای پیشبینینشده.
- راندمان انتقال قدرت بالا: استفاده از چرخدندههای سنگزنیشده و دقیق، اصطکاک داخلی را کاهش میدهد. راندمان مکانیکی تا ۹۸ درصد افزایش مییابد که منجر به صرفهجویی مستقیم در مصرف برق میشود.
- کاهش هزینههای نگهداری و تعمیرات: سیستم روانکاری اجباری و استفاده از آببندهای پیشرفته، از ورود گرد و غبار و آلودگی به داخل پوسته جلوگیری میکند. در نتیجه، عمر مفید بلبرینگها و روغن به طور قابلتوجهی افزایش مییابد.
- ظرفیت حرارتی بالا: مبدلهای حرارتی و طراحی بهینه پوسته، حرارت ناشی از کارکرد پیوسته را دفع میکنند. این ویژگی برای خطوط نورد گرم که محیط کاری به شدت داغ است، حیاتی میباشد.
۵. کاربردها و موارد استفاده در صنایع ایران
گیربکس صنعتی نورد فقط در یک بخش محدود کاربرد ندارد. طیف وسیعی از صنایع سنگین کشور برای ادامه فعالیت خود به این تجهیزات وابسته هستند.
- صنایع فولاد و نورد گرم: خطوط تولید میلگرد، تیرآهن، ورقهای فولادی و ریلهای راهآهن. در این خطوط، گیربکس باید شمشهای داغ و سنگین را با فشار بسیار بالا تغییر شکل دهد.
- صنایع نورد سرد و رافینگ: خطوط تولید ورقهای روغنی، گالوانیزه و لولههای درزجوش. در این کاربردها، دقت ابعادی و کنترل دقیق سرعت و گشتاور اهمیت حیاتی دارد.
- صنایع غیرآهنی: کارخانجات تولید پروفیلهای آلومینیومی، مس و برنج. این فلزات نیازمند گشتاورهای راهاندازی بالا و سرعتهای چرخش کنترلشده هستند.
- نوار نقالههای سنگین معدنی: انتقال مواد از معدن به سنگشکنها یا کورهها. گیربکسهای نورد به دلیل گشتاور خروجی بالا، بهترین گزینه برای راهاندازی تسمهنقالههای پربار هستند.
۶. تمایز و مقایسه (چرا گیربکس تخصصی نورد؟)
بسیاری از خریداران تصور میکنند گیربکسهای صنعتی عمومی میتوانند در خطوط نورد نیز کار کنند. این یک اشتباه استراتژیک و پرهزینه است. بیایید تفاوتها را بررسی کنیم.
گیربکسهای صنعتی معمولی برای بارهای یکنواخت و پیوسته طراحی شدهاند. چرخدندههای آنها فاقد عملیات حرارتی عمیق هستند و پوسته آنها ظرفیت تحمل ارتعاشات شدید را ندارد. در مقابل، گیربکس نورد از همان ابتدا برای مواجهه با شوکهای مکانیکی ساخته شده است.
در گیربکسهای تخصصی نورد، از ضریب اطمینان بسیار بالاتری در طراحی شفتها استفاده میشود. بلبرینگهای به کار رفته دارای ظرفیت بار دینامیکی چندین برابر مدلهای معمولی هستند. همچنین، سیستم روانکاری در مدلهای نورد دارای فیلتراسیون و خنککاری فعال است، در حالی که در مدلهای عمومی اغلب از روانکاری گریسی یا پاششی ساده استفاده میشود.
انتخاب گیربکس نورد تخصصی، تضمینکننده هماهنگی کامل با سایر اجزای خط تولید است. این تجهیز با الکتروموتورهای دور متغیر و درایوهای صنعتی به راحتی هماهنگ شده و کنترل دقیق فرآیند نورد را ممکن میسازد.
۷. سؤالات متداول تخصصی
۱. حداکثر گشتاور خروجی در گیربکسهای نورد استاندارد چقدر است؟ مدلهای استاندارد و پرکاربرد موجود در بازار، گشتاور خروجی را از ۱۵,۰۰۰ تا ۲۸۲,۰۰۰ نیوتنمتر پوشش میدهند. برای گشتاورهای بالاتر، طراحیهای سفارشی و ماژولار انجام میشود.
۲. چرا از چرخدندههای مارپیچ دوبل در این گیربکسها استفاده میشود؟ چرخدندههای مارپیچ دوبل نیروهای محوری ایجادشده را به طور کامل خنثی میکنند. این ویژگی باعث توزیع یکنواخت بار روی دندانهها، کاهش ارتعاشات و افزایش طول عمر شفتها و بلبرینگها میشود.
۳. سیستم روانکاری اجباری چه مزیتی نسبت به پاششی دارد؟ در سیستم اجباری، روغن با فشار مشخص و از طریق فیلترهای میکرونی به تمام نقاط درگیر پمپاژ میشود. این کار علاوه بر روانکاری دقیق، حرارت را به سرعت جذب کرده و از طریق مبدل حرارتی دفع میکند که برای کارکرد ۲۴ ساعته الزامی است.
۴. آیا امکان کوپل کردن این گیربکسها با الکتروموتورهای دور متغیر وجود دارد؟ بله، گیربکسهای نورد به گونهای طراحی شدهاند که با طیف وسیعی از الکتروموتورهای استاندارد و دور متغیر کوپل شوند. این ویژگی امکان تنظیم دقیق سرعت غلتکها را بر اساس نیاز فرآیند فراهم میکند.
۵. عمر مفید بلبرینگها در شرایط کاری سنگین چقدر است؟ با استفاده از سیستم روانکاری اجباری و انتخاب بلبرینگهای با ظرفیت بار بالا، عمر محاسباتی بلبرینگها در شرایط کاری استاندارد خطوط نورد، بیش از ۱۰۰,۰۰۰ ساعت کارکرد پیوسته تخمین زده میشود.
۸. جمعبندی
انتخاب و خرید گیربکس نورد مناسب، زیربنای تولید پیوسته و سودآور در صنایع سنگین است. تجهیزاتی که با بالاترین استانداردهای مهندسی ساخته شدهاند، خط تولید شما را در برابر چالشهای مکانیکی و حرارتی بیمه میکنند.
برای استعلام قیمت لحظهای، دریافت نقشههای ابعادی دقیق و مشاوره فنی رایگان با مهندسین متخصص ما، همین حالا اقدام کنید. کارشناسان ما آمادهاند تا بهترین مدل گیربکس خط نورد را متناسب با نیاز دقیق کارخانه شما پیشنهاد دهند.
