گیربکس همدور (Pinion Stand) چیست؟ – گیربکس همدور صنعتی

گیربکس همدور چیست؟ در اکوسیستم پیچیده ماشین آلات سنگین، جایی که نیروهای چند صد تنی با دقت های میکرونی تلاقی میکنند، یک قهرمان خاموش وجود دارد. قهرمانی که غالباً در سایه موتورهای غول پیکر و قفسه های نورد پنهان میشود، اما نبض خط تولید در دستان اوست. ما در مورد گیربکس همدور صحبت میکنیم؛ تجهیزی که در ادبیات مهندسی بین المللی با نام Pinion Stand یا Distribution Gearbox شناخته میشود.

اگر این گیربکس به درستی کار نکند، تولید ورق های فولادی با ضخامت یکنواخت یا لوله های پلیمری استاندارد، رویایی بیش نخواهد بود. محتوای پیش رو، یک مقاله معمولی نیست؛ این یک سند فنی و استراتژیک است که شما را از یک جستجوگر ساده، به یک مدیر فنی آگاه تبدیل میکند.

تبارشناسی یک واژه: آیا منظورمان از «همدور» همان گیربکس خودرو است؟

پیش از اینکه وارد دنیای چرخ دنده های غول پیکر شویم، باید یک ابهام بزرگ را برطرف کنیم. این بخش برای جلوگیری از اتلاف بودجه و زمان شما حیاتی است.

در بازار عمومی، گاهی واژه «همدور» با دنده مستقیم خودرو (Direct Drive) اشتباه گرفته میشود. اما در صنعت سنگین (Heavy Duty Industry)، داستان کاملاً متفاوت است:

• در خودرو: همدور یعنی نسبت دور ورودی و خروجی ۱:۱ است.
• در صنعت نورد و اکستروژن: «گیربکس همدور» ترجمه فنی Pinion Stand است. یعنی جعبه دنده ای که وظیفه دارد گشتاور یک محور ورودی را بین دو یا چند محور خروجی موازی تقسیم کند، به گونه ای که همه خروجی ها با سرعت زاویه ای دقیقاً یکسان (و معمولاً در خلاف جهت یکدیگر) دوران کنند.

نکته کلیدی: در اینجا «همدوری» به معنای همگام سازی (Synchronization) مطلق سینماتیکی است. اگر دو غلتک نورد حتی ۰.۱٪ اختلاف دور داشته باشند، ورق فولادی دچار اعوجاج، کمانش یا پارگی خواهد شد.

---

فصل اول: آناتومی و اصول مهندسی؛ داخل این غول آهنی چه می گذرد؟

گیربکس همدور در ساده ترین تعریف، یک مکانیزم تقسیم توان (Power Splitter) است. اما فریب این تعریف ساده را نخورید؛ این تجهیز یکی از تحت فشارترین قطعات مکانیکی در جهان مهندسی است. بیایید آن را کالبدشکافی کنیم.

۱. مکانیزم توزیع گشتاور (The Heartbeat)

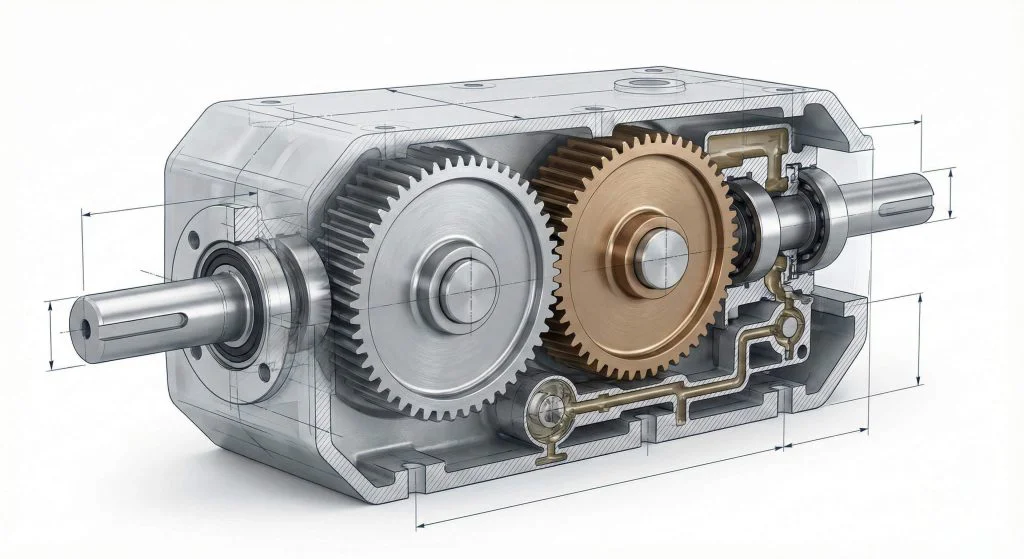

در یک قفسه نورد دو غلتکی (2-Hi Mill)، موتور اصلی گشتاور را به شفت ورودی گیربکس تحویل می دهد. در داخل پوسته گیربکس، دو چرخ دنده با مشخصات هندسی کاملاً یکسان (تعداد دندانه، مدول و زاویه فشار برابر) با یکدیگر درگیر هستند. این درگیری باعث میشود نیروی عظیم موتور به صورت مساوی بین دو محور تقسیم شود تا غلتک های بالا و پایین نورد را بگرداند.

۲. شاهکار مهندسی: حل چالش بارهای محوری با دنده های جناغی

یکی از بزرگترین چالش های طراحی پینیون استندها، مدیریت نیروهای محوری (Axial Thrust) است.

• مشکل کجاست؟ دنده های هلیکال (مارپیچ) تحمل بار عالی دارند، اما ذاتاً نیروی محوری تولید میکنند که می خواهد شفت را از جایش کنده و به بیرون پرتاب کند! در گشتاورهای سنگین نورد، هیچ بلبرینگی نمی تواند این نیرو را برای طولانی مدت مهار کند.

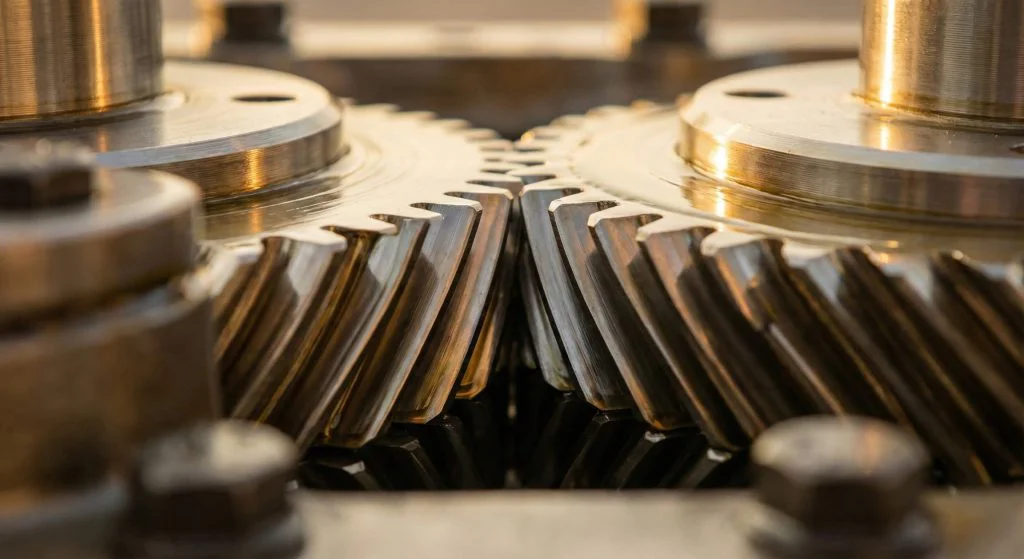

• راه حل چیست؟ دنده های جناغی (Double Helical / Herringbone). مهندسان طراح از دنده های جناغی استفاده میکنند. این دنده ها شبیه عدد «۸» فارسی یا استخوان ماهی هستند. نیمی از دنده نیروی محوری را به چپ و نیم دیگر به راست وارد میکند. نتیجه؟ این دو نیرو همدیگر را خنثی میکنند. شفت در حالت تعادل هیدرودینامیک قرار می گیرد و یاتاقان ها نفس راحتی میکشند چون فقط باید وزن شفت (بار شعاعی) را تحمل کنند.

۳. انواع پیکربندی: پینیون خالص یا ترکیبی؟

بسته به فضای کارخانه، شما با دو نوع طراحی روبرو خواهید شد:

1. پینیون استند خالص (Pure Pinion Stand): فقط وظیفه توزیع نیرو را دارد. نسبت تبدیل دقیقاً ۱:۱ است. معمولاً بعد از یک گیربکس کاهنده اصلی نصب میشود.
2. گیربکس ترکیبی (Combined Reduction & Pinion): شاهکار تراکم مهندسی! در خطوط نورد مدرن که فضا طلاست (مثل نورد میلگرد کانتینیوس)، دنده های کاهنده سرعت و دنده های تقسیم کننده در یک پوسته واحد ادغام میشوند.

---

فصل دوم: متالورژی و کیمیاگری فولاد؛ مرز باریک میان شکست و دوام

پینیون استندها در معرض پدیده ای به نام خستگی (Fatigue) هستند. تصور کنید هر دندانه در هر دور چرخش، یک مشت سنگین دریافت میکند و رها میشود. اگر فولاد ضعیف باشد، ترک می خورد. اگر زیادی سخت باشد، میشکند.

پس استاندارد طلایی چیست؟ بر اساس دیتای فنی، مهندسی مواد در این گیربکس ها یک فرمول جادویی دارد: «پوسته سخت، مغز نرم».

۱. انتخاب آلیاژ: خداحافظی با چدن

در پینیون استندهای مدرن، استفاده از قطعات ریخته گری (Casting) تقریبا منسوخ شده است. چرا؟ چون تخلخل های میکروسکوپی دارد. سازندگان برتر (مثل Eisenbeiss یا RENK) از فولادهای آلیاژی فورج (Forging) استفاده میکنند. استاندارد جهانی در اینجا فولادهای سری 18CrNiMo7-6 یا 17CrNiMo6 است. این فولادها ساختار دانه بندی متراکمی دارند که در برابر ضربه مقاوم اند.

۲. عملیات حرارتی کربورایزینگ (Carburizing)

این راز اصلی طول عمر است. چرخ دنده خام را در کوره های مخصوص با اتمسفر غنی از کربن حرارت می دهند.

• نتیجه: کربن به سطح دندانه نفوذ میکند و سختی آن را به اعداد حیرت انگیز ۵۸ تا ۶۲ راکول C می رساند (سخت مثل شیشه برای مقاومت در برابر سایش).
• اما نکته اینجاست: مغز دنده (Core) چقرمه و منعطف باقی می ماند. این یعنی وقتی شوک وحشتناک نورد وارد میشود، دندانه ن میشکند، بلکه انرژی را جذب میکند.

قطعه	متریال پیشنهادی	سختی نهایی (سطح)
چرخ‌دنده (Pinion)	18CrNiMo7-6 (کربورایز شده)	58 – 62 HRC
شفت (Shaft)	VCN200 (42CrMo4)	28 – 32 HRC
پوسته (Housing)	St52-3 (جوشکاری شده)	تنش‌زدایی شده

---

فصل سوم: کاربرد در خطوط نورد (Rolling Mills)؛ جنگ گشتاور و دقت

گیربکس همدور در نورد گرم و سرد دو چهره کاملاً متفاوت دارد. شناخت این تفاوت برای انتخاب صحیح حیاتی است.

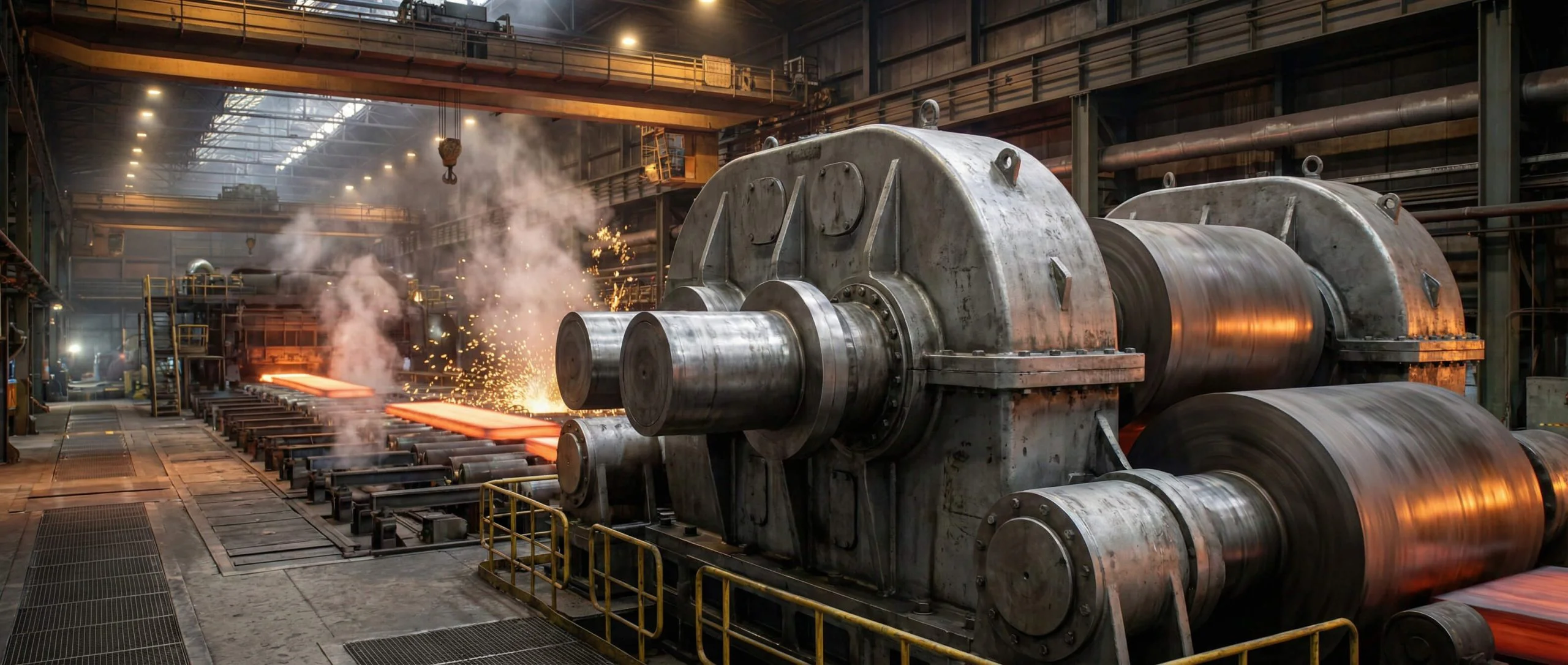

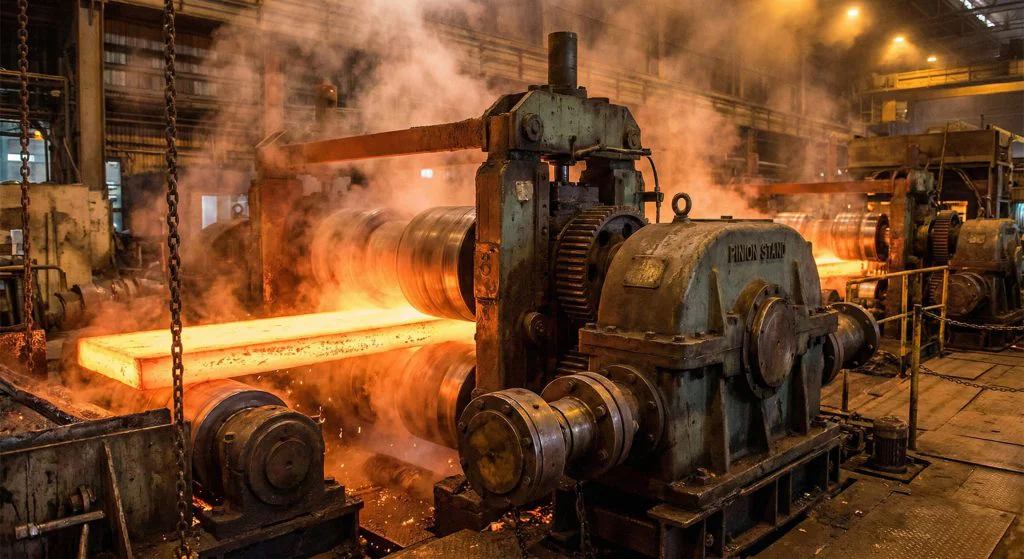

۱. نورد گرم (Hot Rolling): میدان نبرد ضربه های مرگبار

در اینجا شمش های گداخته با دمای ۱۱۰۰ درجه سانتی گراد وارد خط میشوند. شاید فکر کنید فلز داغ نرم است، اما اشتباه نکنید.

• لحظه گاز گرفتن (The Bite): خطرناک ترین لحظه، زمانی است که شمش وارد بین دو غلتک میشود. یک ضربه ناگهانی (Impact Load) عظیم به گیربکس برمی گردد.
• طراحی خاص: پینیون استندهای نورد گرم (مخصوصاً استندهای رافینگ) غول پیکر هستند. دنده ها دارای مدول بسیار بزرگ (Durable Teeth) هستند تا در برابر این شوک ها خرد نشوند.

۲. نورد سرد (Cold Rolling): قلمرو دقت لیزری

در اینجا ورق سرد است و هدف، کاهش ضخامت دقیق و رسیدن به سطح آینه ای است.

• قانون طلایی: لرزش ممنوع! کوچکترین لقی یا لرزش در گیربکس همدور، به صورت موج های ریز (Chatter Marks) روی ورق ظاهر میشود. محصول نهایی راه راه شده و مشتری آن را مرجوع میکند.
• تکنولوژی Backlash-Free: پینیون استندهای نورد سرد باید “بدون لقی” یا با لقی بسیار کنترل شده باشند.
• سرعت بالا: خطوط مدرن با سرعت ۱۵۰۰ متر بر دقیقه کار میکنند. در این سرعت، بالانس دینامیکی شفت ها باید بی نقص باشد، وگرنه گیربکس متلاشی میشود.

نکته برای خریداران: اگر برای خط تولید ورق نازک یا فویل آلومینیوم خرید میکنید، هرگز سراغ گیربکس های بازسازی شده قدیمی نروید. دقت آن ها برای استانداردهای امروزی کافی نیست.

---

فصل چهارم: گیربکس های همدور در صنعت اکستروژن؛ وقتی قوانین بازی عوض میشود

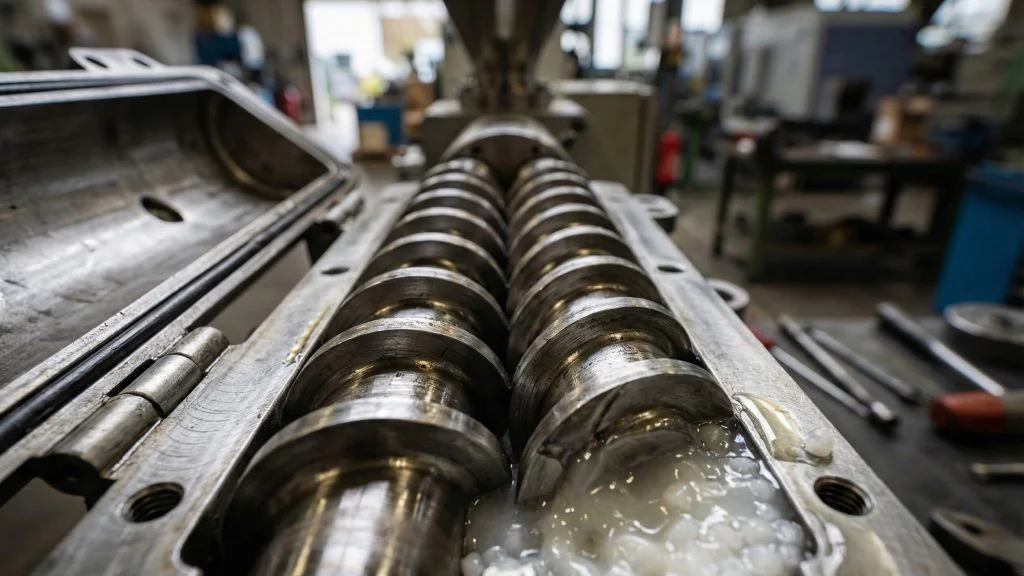

اگر فکر میکنید پینیون استندها فقط در کارخانه های ذوب آهن پیدا میشوند، سخت در اشتباهید. در صنعت پلیمر، قلب تپنده دستگاه های اکسترودر دو مارپیچ (Twin-Screw Extruders)، نوع خاصی از گیربکس توزیع کننده است.

اما اینجا یک تفاوت بزرگ با نورد وجود دارد: جهت چرخش.

۱. دو فلسفه متفاوت: همسوگرد یا ناهمسوگرد؟

برخلاف نورد که غلتک ها همیشه خلاف جهت هم می چرخند، در اکسترودرها با دو سناریو روبرو هستیم:

• الف) گیربکس های ناهمسوگرد (Counter-Rotating):
  • عملکرد: دقیقاً مثل نورد؛ شفت ها خلاف جهت هم می چرخند.
  • کاربرد: تولید لوله و پروفیل PVC. این مکانیزم فشار مثبت وحشتناکی ایجاد میکند تا مواد را به جلو هل دهد.
  • چالش: مارپیچ ها در هم قفل میشوند و نیروی جداکننده (Separating Force) زیادی ایجاد میکنند که می خواهد شفت ها را از هم دور کند.
• ب) گیربکس های همسوگرد (Co-Rotating) – شاهکار پیچیدگی:
  • عملکرد: هر دو شفت در یک جهت (مثلاً ساعت گرد) می چرخند.
  • کاربرد: کامپاندینگ و آلیاژسازی مواد.
  • چالش مهندسی: چطور دو دنده کنار هم را وادار کنیم هم جهت بچرخند؟ نمی توانند مستقیم درگیر شوند! طراحان مجبورند از چرخ دنده های واسط (Idler Gears) یا سیستم های توزیع گشتاور چندطبقه استفاده کنند. به همین دلیل، تکنولوژی ساخت این گیربکس ها بسیار انحصاری و گران قیمت است.

۲. یاتاقان های تاندوم (Tandem Bearings): راهکار فشار برگشتی

در اکسترودر، فشار مذاب پلیمر نیرویی به نام Back Pressure ایجاد میکند که می خواهد شفت ها را از پشت گیربکس بیرون بزند! چون فاصله دو شفت کم است، جا برای نصب یک بلبرینگ بزرگ نداریم. راهکار چیست؟ استفاده از یاتاقان های تاندوم. این ها یاتاقان های چندطبقه ای هستند (مثل آپارتمان) که چندین ردیف ساچمه پشت سر هم دارند تا بار محوری را در طول تقسیم کنند.

ویژگی	گیربکس نورد (Rolling Mill)	گیربکس اکسترودر همسوگرد (Co-Rotating)
نوع دنده	جناغی (Double Helical)	هلیکال با دنده واسط
جهت چرخش	مخالف هم (Counter)	هم‌جهت (Parallel)
چالش اصلی	تحمل شوک و ضربه (Impact)	طراحی پیچیده مکانیزم هم‌گرد
نوع یاتاقان	رولربیرینگ‌های کروی سنگین	یاتاقان‌های تاندوم (Tandem)
کاربرد	تولید ورق، میلگرد، تیرآهن	کامپاندینگ و مستربچ پلیمری

---

فصل پنجم: استراتژی نگهداری و تعمیرات (NET)؛ پیشگیری از فاجعه

پینیون استندها تجهیزات گرانی هستند. خراب شدن آن ها یعنی توقف کامل خط. بیایید ببینیم چطور باید از آن ها مراقبت کرد.

۱. تریبولوژی و روانکاری: خون در رگ های گیربکس

فشار تماس بین دنده ها در پینیون استند آنقدر بالاست که روانکاری معمولی (حمام روغن) جواب نمی دهد.

• سیستم سیرکولاسیون اجباری: روغن باید با پمپ و فشار (۲ تا ۴ بار) مستقیماً به نقطه درگیری دنده ها پاشیده شود.
• خنک کاری: روغن فقط روانکار نیست؛ نقش رادیاتور را هم بازی میکند. حرارت ناشی از اصطکاک باید سریعاً دفع شود.
• افزودنی های EP: روغن باید حاوی مواد افزودنی Extreme Pressure (معمولاً پایه گوگرد-فسفر) باشد تا در فشارهای لحظه ای، از جوش خوردن میکروسکوپی فلز جلوگیری کند.

۲. زبان گویای گیربکس: آنالیز ارتعاشات

بهترین راه برای فهمیدن حال گیربکس، گوش دادن به لرزش های آن است.

• فرکانس درگیری دنده ها (GMF): اگر دامنه ارتعاش در این فرکانس بالا رفت، یعنی دنده ها مشکل دارند (سایش یا لقی).
• تکنیک انولوپ (Envelope): برای بلبرینگ ها استفاده میشود. این تکنیک می تواند صدای شکستن میکروسکوپی داخل بلبرینگ را ماه ها قبل از خرابی کامل، آشکار کند.

۳. دشمن شماره یک: پیتینگ (Pitting)

شایع ترین خرابی، کنده شدن ذرات ریز از سطح دنده یا همان پیتینگ است. این آغاز پایان است. اگر روغن آلوده باشد یا ویسکوزیته آن درست انتخاب نشده باشد، سطح دنده مثل حفره های ماه سوراخ سوراخ شده و در نهایت دندانه میشکند.

---

فصل ششم: بازار جهانی و ایران؛ راهنمای خرید هوشمندانه

خرید یک پینیون استند، خرید یک کالا نیست؛ یک سرمایه گذاری استراتژیک است. اشتباه در انتخاب، یعنی توقف خط تولید و زیان های میلیاردی.

۱. بازیگران جهانی (The Big Players)

در سطح جهانی، چند نام وجود دارد که استانداردها را تعریف میکنند:

• Eisenbeiss (اتریش): پیشرو در گیربکس های اکسترودر و سیستم های خاص.
• RENK (آلمان): غول صنعت گیربکس های سنگین.
• NGC (چین): بازیگر قدرتمند آسیایی که سری های استاندارد CLZ را با قیمت رقابتی عرضه میکند.

۲. وضعیت در ایران: واردات یا ساخت داخل؟

آیا می توان در ایران پینیون استند ساخت؟ بله، اما با شرط و شروط.

• توانمندی داخلی: شرکت های ایرانی در طراحی پوسته (اغلب به روش جوشکاری یا Fabricated Housing) و ماشین کاری مهارت بالایی پیدا کرده اند.
• گلوگاه: چالش اصلی، دسترسی به فولادهای آلیاژی خاص اروپایی و دستگاه های سنگ زنی پروفیل دنده برای سایزهای خیلی بزرگ است.
• توصیه: برای گیربکس های سایز متوسط و تعمیرات اساسی (Overhaul)، گزینه های داخلی کاملاً قابل اعتماد و اقتصادی هستند. اما برای خطوط نورد پرسرعت و بسیار حساس، هنوز واردات یا تحت لیسانس بودن اولویت دارد.

۳. چک لیست طلایی خرید (برای مدیران فنی)

قبل از امضای قرارداد خرید، این ۳ مورد را چک کنید:

1. ضریب سرویس (Service Factor): هرگز گیربکس را بر اساس توان نامی موتور نخرید! در نورد، ضریب اطمینان باید بالای ۲ یا ۲.۵ باشد تا شوک ها را تحمل کند.
2. سیستم آب بندی (Sealing): نورد یعنی آب، دوده و اکسید آهن. اگر آب بندی معمولی باشد، آلودگی وارد روغن شده و گیربکس را نابود میکند. دنبال سیستم های تاکونایت (Taconite) یا لابیرنت باشید.
3. تحلیل هزینه چرخه عمر (LCC): گیربکس ارزان قیمت که هر سال خرابی دارد، در درازمدت ۱۰ برابر گران تر از یک گیربکس باکیفیت تمام میشود. هزینه توقف خط (Downtime) را محاسبه کنید.

جمع بندی نهایی

گیربکس همدور (Pinion Stand)، چه در خط نورد فولاد باشد و چه در اکسترودر پلاستیک، مغز متفکر سینماتیکی خط تولید است. گذر از دنده های ساده به جناغی و از روانکاری پاششی به سیرکولاسیون اجباری، نشان دهنده تکامل این تجهیزات برای بقا در شرایط سخت صنعتی است.

برای بهره وری حداکثری، راز کار در دو چیز است: خرید بر اساس کیفیت (نه فقط قیمت) و پایش وضعیت مداوم (آنالیز روغن و ارتعاشات). جزئی از اطلاعات مقاله برگرفته از سایت metso است.

---
