راهنمای جامع انتخاب، طراحی و کاربرد از دید تولیدکننده
در بسیاری از صنایع، از خطوط تولید سیمان و فولاد گرفته تا معادن، پتروشیمی و سیستمهای انتقال مواد، گیربکس صنعتی یکی از حیاتیترین اجزای مکانیکی است. انتخاب نادرست گیربکس میتواند منجر به افزایش مصرف انرژی، خرابیهای زودهنگام، توقف خط تولید و هزینههای سنگین تعمیرات شود؛ در حالی که یک انتخاب مهندسیشده، عمر تجهیزات را چند برابر میکند.
این مقاله با رویکرد تولیدکننده گیربکس صنعتی سفارشی نوشته شده است؛ نه صرفاً برای معرفی انواع گیربکس و نه برای فروش ویترینی، بلکه برای کمک به تصمیمگیری درست مهندسی. اگر به دنبال شناخت دقیق انواع گیربکس صنعتی، تفاوت آنها، کاربردها و معیارهای انتخاب صحیح هستید، این راهنما برای شماست.
گیربکس صنعتی چیست و چه نقشی در انتقال قدرت دارد؟
گیربکس صنعتی یا Speed Reducer، مجموعهای مکانیکی است که وظیفه آن تبدیل مشخصات توان ورودی (معمولاً سرعت بالا و گشتاور پایین موتور) به توان خروجی مورد نیاز دستگاه (سرعت کمتر و گشتاور بالاتر) است. این تبدیل بر اساس اصل بقای انرژی انجام میشود و همواره با تلفات اصطکاکی همراه است.
در کاربردهای صنعتی، گیربکس فقط یک «کاهنده دور» نیست؛ بلکه نقش تنظیمکننده گشتاور، تطبیق شرایط کاری، جذب شوکهای مکانیکی و تضمین پایداری سیستم را بر عهده دارد. به همین دلیل، گیربکسهای صنعتی با گیربکسهای سبک یا عمومی تفاوت ماهوی دارند.
دستهبندی کلی گیربکسهای صنعتی
گیربکس کاهنده
بیشتر گیربکسهای صنعتی از نوع کاهنده هستند. در این گیربکسها سرعت ورودی کاهش یافته و گشتاور افزایش مییابد. کاربرد آنها در نوار نقالهها، میکسرها، آسیابها، بالابرها و خطوط تولید پیوسته بسیار گسترده است.
گیربکس افزاینده
گیربکسهای افزاینده سرعت خروجی را افزایش و گشتاور را کاهش میدهند. این نوع بیشتر در صنایع تولید انرژی مانند توربینهای بادی، نیروگاهها و برخی کاربردهای خاص پتروشیمی استفاده میشود و معمولاً بهصورت سفارشی طراحی میگردد.

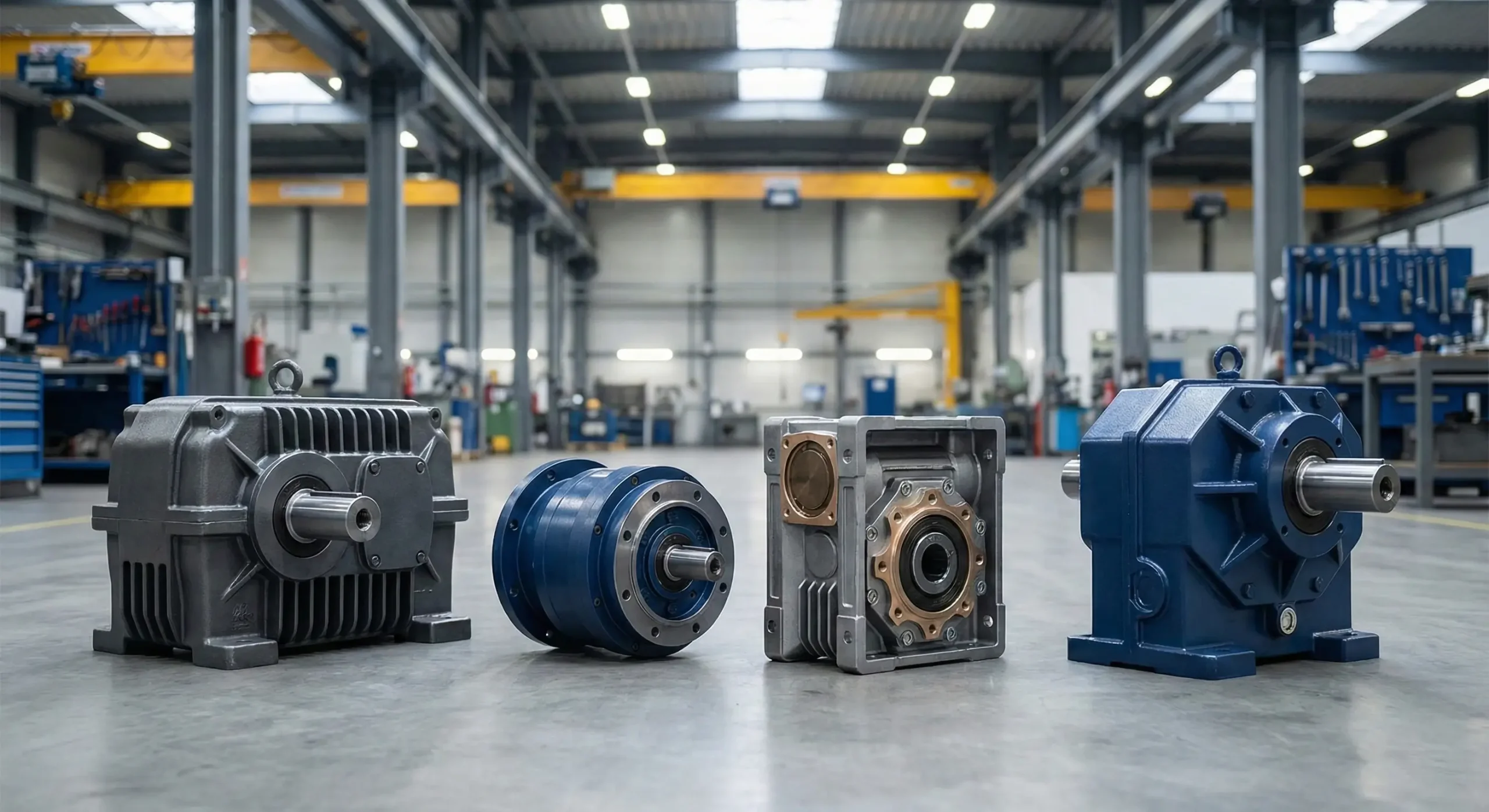

مهمترین انواع گیربکس صنعتی

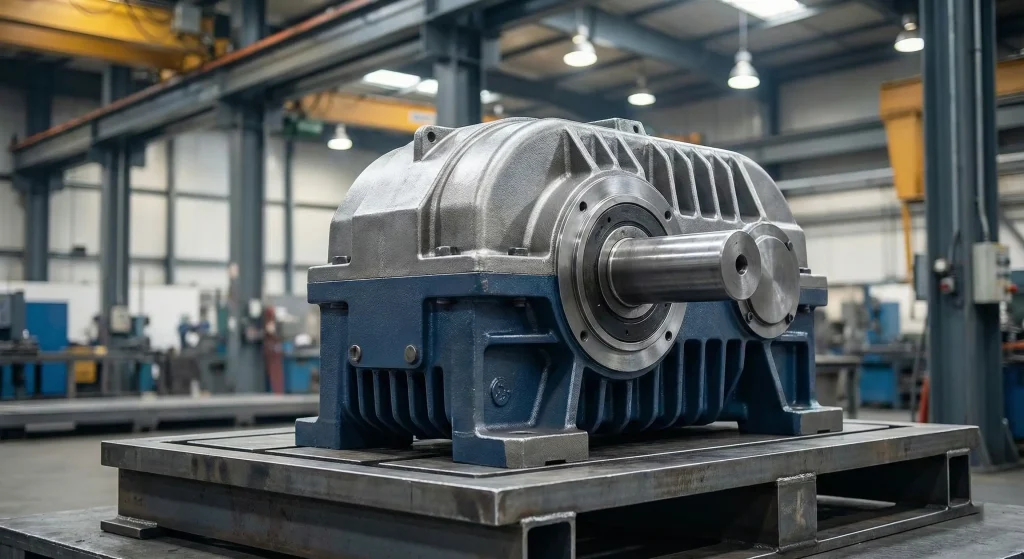

گیربکس هلیکال (Helical Gearbox)
گیربکس هلیکال یکی از پرکاربردترین و قابلاعتمادترین انواع گیربکس صنعتی است. در این نوع، دندانهها بهصورت مورب (هلیکال) طراحی شدهاند که باعث درگیری تدریجی دندهها میشود.
ویژگیهای اصلی:
- راندمان بالا (معمولاً ۹۴ تا ۹۸ درصد)
- صدای کم و لرزش پایین
- عمر طولانی دندهها
- مناسب برای کار دائمکار
کاربردها:
پمپها، فنها، نوار نقالهها، صنایع سیمان، فولاد، بستهبندی و خطوط تولید پیوسته
از دید تولیدکننده، گیربکس هلیکال زمانی سفارشی میشود که بار شوکی، شرایط محیطی یا محدودیت فضا فراتر از محدوده گیربکسهای استاندارد بازار باشد.
گیربکس شافت موازی و آویز (Parallel Shaft / Shaft Mounted)
این گیربکسها زیرمجموعه گیربکسهای هلیکال هستند اما با آرایش شافت موازی یا نصب مستقیم روی شافت دستگاه.
مزایا:
- نصب آسان بدون نیاز به شاسی پیچیده
- انتقال گشتاور بالا
- مناسب فضاهای محدود در طول
کاربردها:
معادن، صنایع شن و ماسه، جرثقیلهای سقفی، کانوایرهای سنگین

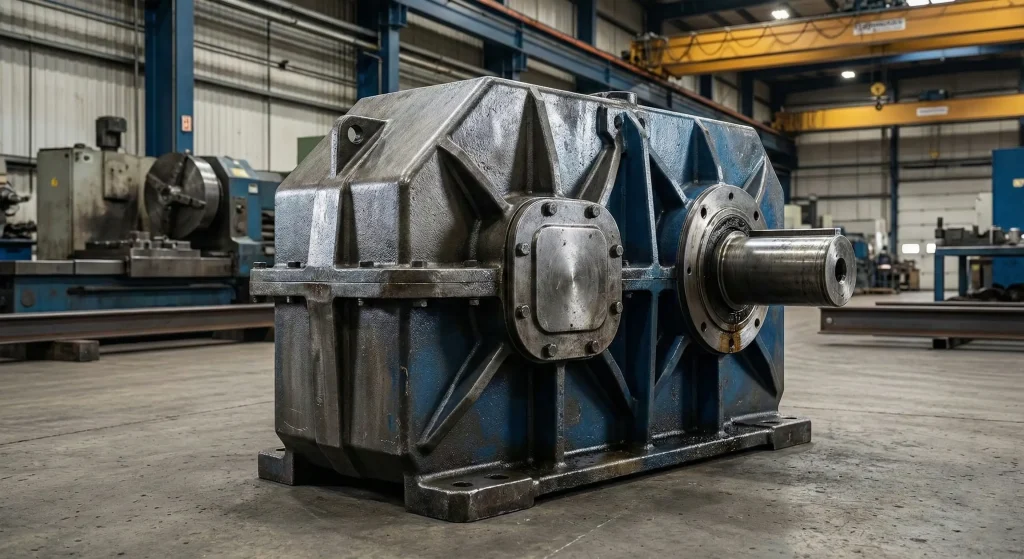

گیربکس کرانویل پینیون (Bevel / Helical-Bevel)
گیربکس کرانویل برای انتقال نیرو با زاویه ۹۰ درجه طراحی شده است. در مدلهای صنعتی مدرن از دندههای مخروطی مارپیچ (Spiral Bevel) استفاده میشود که راندمان و تحمل بار را افزایش میدهد.
ویژگیها:
- راندمان بالا (بیش از ۹۵٪)
- انتقال نرم و کمصدا
- جایگزین مهندسیشده گیربکس حلزونی در کاربردهای دائمکار
در بسیاری از پروژههای صنعتی، جایگزینی حلزونی با کرانویل باعث کاهش محسوس مصرف انرژی و هزینههای بهرهبرداری میشود.
گیربکس حلزونی (Worm Gearbox)
گیربکس حلزونی از یک ماردون فولادی و یک چرخدنده برنزی تشکیل شده و انتقال نیرو در آن عمدتاً لغزشی است.
مزایا:
- قیمت اولیه پایین
- ساختار ساده
- خاصیت قفلشوندگی (عدم برگشتپذیری)
محدودیتها:
- راندمان پایینتر نسبت به سایر انواع
- تولید حرارت بیشتر
- مناسب نبودن برای توانهای بالا و کار دائمکار
از دید تولیدکننده، گیربکس حلزونی زمانی انتخاب مناسبی است که ایمنی، قفلشوندگی و هزینه اولیه در اولویت باشند، نه راندمان انرژی.

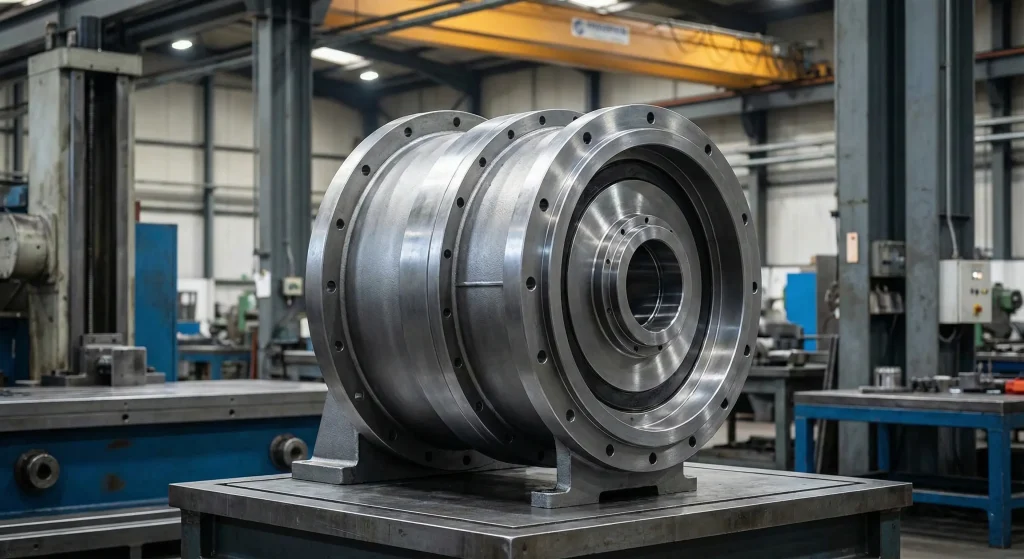

گیربکس خورشیدی (Planetary Gearbox)
گیربکس خورشیدی پیشرفتهترین نوع گیربکس صنعتی برای انتقال گشتاورهای بسیار بالا در فضای فشرده است. در این سیستم، بار بین چند دنده سیارهای تقسیم میشود.
ویژگیهای کلیدی:
- چگالی گشتاور بسیار بالا
- راندمان عالی
- ابعاد فشرده نسبت به توان انتقالی
کاربردها:
کورههای سیمان، آسیابها، توربینهای بادی، وینچها و صنایع سنگین
جدول مقایسه فنی انواع گیربکس صنعتی
| نوع گیربکس | راندمان | گشتاور قابل انتقال | ویژگی شاخص | کاربرد اصلی |
|---|---|---|---|---|
| هلیکال | بسیار بالا | متوسط تا بالا | عمر طولانی | خطوط تولید |
| کرانویل | بالا | بالا | انتقال ۹۰ درجه | کانوایر سنگین |
| حلزونی | پایین تا متوسط | پایین تا متوسط | قفلشوندگی | بالابر |
| خورشیدی | بسیار بالا | بسیار بالا | چگالی گشتاور | صنایع سنگین |
چگونه گیربکس صنعتی مناسب انتخاب کنیم؟
یکی از رایجترین اشتباهات، انتخاب گیربکس صرفاً بر اساس توان موتور است. در طراحی صنعتی، معیارهای مهمتری وجود دارد:
- ضریب سرویس (Service Factor): تعیینکننده حاشیه ایمنی گیربکس
- بارهای شعاعی و محوری: بهویژه در کاربردهای تسمه و زنجیر
- ظرفیت حرارتی: توانایی گیربکس در دفع حرارت
- شرایط محیطی: گردوغبار، رطوبت، دمای بالا یا شوک مکانیکی
استانداردهای طراحی و ساخت گیربکس صنعتی
گیربکسهای صنعتی بر اساس استانداردهای بینالمللی طراحی میشوند:
- AGMA (آمریکا)
- DIN (آلمان)
- ISO (بینالمللی)
رعایت این استانداردها بهویژه در گیربکسهای سفارشی، تضمینکننده دوام، ایمنی و عملکرد پایدار است.
تفاوت گیربکس آماده بازار با گیربکس سفارشی
گیربکسهای آماده برای کاربردهای عمومی مناسباند، اما در بسیاری از صنایع:
- بار شوکی بالاست
- شرایط محیطی خاص است
- یا محدودیت نصب وجود دارد
در این موارد، گیربکس سفارشی با طراحی مهندسیشده، انتخاب منطقیتر و در بلندمدت اقتصادیتر است.
نگهداری و افزایش عمر گیربکس صنعتی
- انتخاب روغن مناسب (معدنی، سینتتیک یا PAG)
- سرویس منظم و پایش دما
- جلوگیری از آلودگی و نفوذ گردوغبار
- توجه به نشانههای اولیه خرابی
کاربرد گیربکس صنعتی در صنایع مختلف
- سیمان: کورهها، آسیابها، الواتورها
- معدن: سنگشکنها، نوار نقالههای طولانی
- فولاد: خطوط نورد، تجهیزات سنگین
- پتروشیمی: خطوط پیوسته و دائمکار
توانمندیهای ما در طراحی و ساخت گیربکس صنعتی
ما بهعنوان تولیدکننده گیربکس صنعتی، رویکردمان با فروش ویترینی متفاوت است. تمرکز ما بر طراحی مهندسیشده، ساخت سفارشی و تطبیق دقیق گیربکس با شرایط واقعی کار است؛ نه صرفاً عرضه یک مدل آماده کاتالوگی. بر همین اساس، توانمندیهای ما شامل موارد زیر است:
طراحی و ساخت گیربکس هلیکال سفارشی
طراحی گیربکسهای هلیکال بر اساس توان موتور، ضریب سرویس، نوع بار و ساعات کارکرد واقعی انجام میشود. در پروژههایی که گیربکسهای آماده بازار پاسخگو نیستند، طراحی دندهها، شافتها و بیرینگها بهصورت سفارشی انجام شده تا عمر مفید بالا و عملکرد پایدار تضمین شود.
کاربردهای متداول:
- نوار نقالههای صنعتی
- میکسرها و همزنهای دائمکار
- خطوط تولید پیوسته
تولید گیربکس خورشیدی برای گشتاورهای بالا
برای کاربردهایی که به گشتاور بسیار بالا در فضای محدود نیاز دارند، گیربکسهای خورشیدی سفارشی طراحی و ساخته میشوند. در این نوع گیربکسها، تمرکز بر توزیع یکنواخت بار، راندمان بالا و قابلیت تحمل شوکهای مکانیکی است.
کاربردهای شاخص:
- کورهها و آسیابهای صنایع سیمان
- وینچها و سیستمهای بالابر سنگین
- تجهیزات صنایع معدنی و فولادی
طراحی و ساخت گیربکس کرانویل پینیون صنعتی
در کاربردهایی که نیاز به انتقال نیرو با زاویه ۹۰ درجه و راندمان بالا وجود دارد، گیربکسهای کرانویل پینیون (Bevel / Helical-Bevel) بهصورت سفارشی طراحی میشوند. این گیربکسها در بسیاری از پروژهها جایگزین مهندسیشده گیربکسهای حلزونی بوده و باعث کاهش مصرف انرژی و افزایش عمر سیستم میشوند.
بازطراحی و بهینهسازی گیربکسهای موجود
در بسیاری از خطوط تولید، مشکل اصلی نه کمبود توان موتور، بلکه انتخاب نادرست یا طراحی نامناسب گیربکس است. ما امکان بازطراحی گیربکسهای موجود را با هدف:
- افزایش ظرفیت گشتاور
- بهبود راندمان
- کاهش دمای کاری
- افزایش عمر بیرینگ و دندهها
فراهم کردهایم.
ساخت گیربکس متناسب با شرایط محیطی خاص
شرایط محیطی سخت مانند گردوغبار، رطوبت بالا، دمای زیاد یا بارهای شوکی، نیازمند طراحی ویژه گیربکس است. در این موارد، طراحی پوسته، سیستم آببندی، روانکاری و انتخاب متریال بهصورت اختصاصی انجام میشود تا گیربکس در شرایط واقعی عملکرد قابلاطمینان داشته باشد.
نمونه شرایط خاص:
- معادن و صنایع شن و ماسه
- کارخانجات سیمان
- محیطهای مرطوب یا با نوسان دمایی بالا
مشاوره مهندسی پیش از ساخت
قبل از هرگونه طراحی یا ساخت، فرآیند تحلیل کاربرد انجام میشود. این تحلیل شامل بررسی:
- نوع بار و شوک مکانیکی
- ساعات کارکرد
- شرایط نصب
- محدودیتهای فضا و تعمیرات
است تا راهکار پیشنهادی، متناسب با نیاز واقعی خط تولید باشد.
رویکرد ما در تولید گیربکس صنعتی
هدف ما ارائه گیربکسهایی است که:
- صرفاً روی کاغذ مناسب نباشند
- در عمل، پایدار، کماستهلاک و اقتصادی باشند
- و هزینههای توقف خط تولید را به حداقل برسانند
جمعبندی نهایی
انتخاب گیربکس صنعتی، یک تصمیم صرفاً خرید نیست؛ بلکه یک تصمیم مهندسی با تأثیر مستقیم بر بهرهوری، مصرف انرژی و پایداری خط تولید است. نگاه تولیدکننده به گیربکس، نگاهی مبتنی بر عملکرد واقعی، شرایط کاری و عمر تجهیز است؛ نه صرفاً مشخصات کاتالوگی.
اگر هدف، عملکرد پایدار و کاهش هزینههای بلندمدت است، انتخاب آگاهانه گیربکس صنعتی اهمیت حیاتی دارد.
