گیربکس بشقابی دانخوری

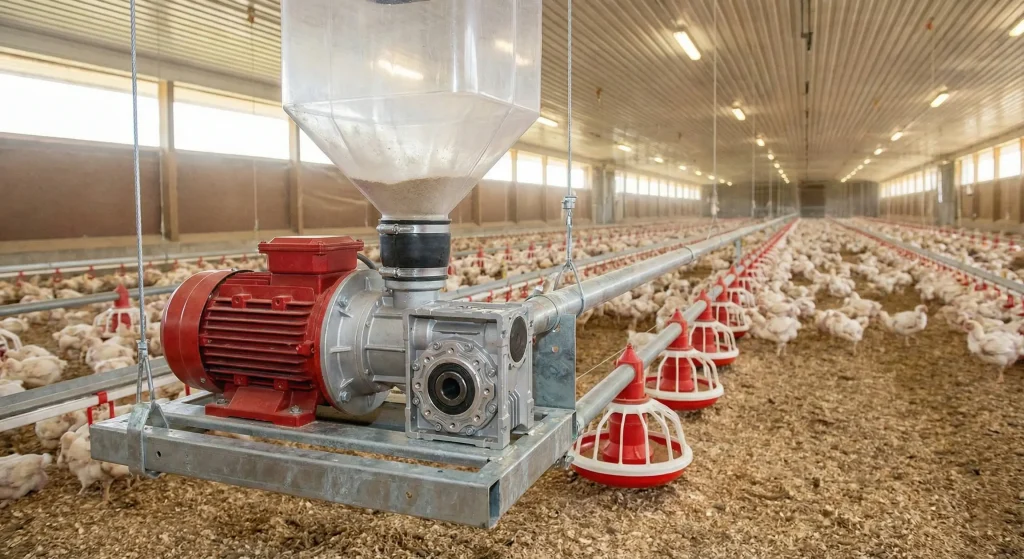

گیربکس بشقابی دانخوری چیست؟ در اکوسیستم پیچیده صنعت طیور سال ۱۴۰۴، مدیریت تغذیه دیگر یک فرآیند ساده نیست، بلکه اصلی ترین مولفه تعیین کننده ضریب تبدیل (FCR) و سودآوری نهایی است. گذار از سیستم های سنتی به مکانیزاسیون کامل، نیازمند تجهیزاتی با دقت بالا و استهلاک پایین است. در قلب سیستم های دانخوری بشقابی (Auger Pan Feeding)، واحد نیرو یا همان پاور یونیت قرار دارد.

چرا گیربکس قلب تپنده سودآوری در مرغداری مدرن است؟

وظیفه حیاتی این واحد، تبدیل انرژی الکتریکی به نیروی مکانیکی دورانی جهت انتقال دان است. عنصر کلیدی در این فرآیند، «گیربکس دانخوری بشقابی» است. عملکرد صحیح این قطعه ارتباط مستقیمی با یکنواختی گله (Flock Uniformity) و کاهش هدررفت خوراک دارد. برخلاف سیستم های زنجیری، سیستم های بشقابی متکی بر چرخش یک مارپیچ فولادی (اوگر) هستند که نیازمند گشتاوری پایدار و دور خروجی مهندسی شده است.

۱. مبانی نظری و مهندسی طراحی گیربکس های دانخوری

۱.۱. تحلیل دینامیک انتقال دان و نقش گیربکس

سیستم دانخوری بشقابی بر اساس اصل ارشمیدس عمل میکند؛ جایی که چرخش یک مارپیچ درون یک استوانه ثابت، مواد گرانولی را به جلو می راند. گیربکس در اینجا نقش واسطه ای را دارد که باید سرعت بالای الکتروموتور (معمولاً ۱۴۰۰ دور در دقیقه) را به سرعتی بهینه برای توزیع دان (۳۰۰ تا ۴۰۰ دور) کاهش دهد.

در این فرآیند، طبق قانون بقای توان، با کاهش سرعت، گشتاور افزایش می یابد. این افزایش گشتاور برای غلبه بر اصطکاک میان اوگر و لوله، و همچنین تحمل وزن ستون دان در خطوط طولانی که گاهی به ۱۵۰ متر می رسد، ضروری است. فرمول ساده محاسباتی آن به این صورت است: توان = (گشتاور * دور خروجی) / ۹۵۵۰

۱.۲. پارامترهای فنی و استانداردهای طراحی در سال ۱۴۰۴

یک گیربکس استاندارد باید در محیط خشن مرغداری (مملو از گاز آمونیاک و گرد و غبار) دوام بیاورد. پارامترهای اصلی عبارتند از:

• توان ورودی (Input Power): معمولاً بین ۰.۷۵ کیلووات (۱ اسب) تا ۱.۱ کیلووات (۱.۵ اسب). انتخاب توان به طول خط و چگالی دان (پلت یا آردی) بستگی دارد. در سال ۱۴۰۴، برای خطوط بالای ۱۰۰ متر، استفاده از موتورهای ۱.۵ اسب برای جلوگیری از افت دور استاندارد محسوب می شود.
• دور خروجی (Output RPM): گیربکس های متداول دوری بین ۳۱۵ تا ۴۰۰ ارائه میدهند. با این حال، برندهای پیشرو جهانی مانند Big Dutchman در مدل های پرسرعت خود از دور ۶۵۷ RPM بهره می برند تا زمان استرس گله هنگام توزیع دان را به حداقل برسانند.
• نسبت تبدیل (Gear Ratio): نسبت های ۱:۳ تا ۱:۵ رایج ترین ها هستند که تعادل بهینه ای میان سرعت توزیع و قدرت انتقال ایجاد میکنند.

۱.۳. معماری داخلی: چرا گیربکس هلیکال برنده است؟

تحول تکنولوژیک سال های اخیر، باعث جایگزینی قطعی دنده های حلزونی (Worm) با دنده های هلیکال (Helical) شده است. گیربکس های حلزونی با وجود خاصیت قفل شوندگی، راندمان پایینی دارند و گرمای زیادی تولید میکنند. در مقابل، گیربکس های مدرن دانخوری با دنده های هلیکال:

1. دارای سطح تماس بیشتری هستند که منجر به عملکرد نرم تر می شود.
2. صدای بسیار کمتری تولید میکنند (کاهش استرس صوتی برای طیور).
3. بازدهی انرژی بالای ۹۰٪ دارند که در هزینه های برق مصرفی فارم تاثیرگذار است.

۲. آنالیز اجزای داخلی و متالورژی قطعات

کیفیت متالورژیک اجزای گیربکس، خط مقدم دفاع در برابر خرابی های زودهنگام است. محیط مرغداری به دلیل وجود رطوبت و گازهای خورنده، برای تجهیزات مکانیکی بسیار تهاجمی عمل میکند.

۲.۱. متالورژی چرخ دنده ها و شافت ها

چرخ دنده ها در گیربکس دانخوری تحت بارهای متناوب و شوک های ناشی از استارت اولیه (Start-up Shock) هستند. در سال ۱۴۰۴، استاندارد صنعتی برای این قطعات، استفاده از فولادهای آلیاژی سمانته (Case-hardened steel) است.

• عملیات حرارتی: این قطعات تحت عملیات سخت کاری سطحی قرار می گیرند تا سطح دنده در برابر سایش مقاوم باشد، در حالی که هسته دنده خاصیت چقرمگی (Toughness) خود را برای جذب ضربه حفظ کند.
• مقاومت پیچشی: شافت ها باید از فولادهایی با مقاومت کششی بالا ساخته شوند تا در برابر گشتاور پیچشی (Torsional Torque) ناشی از طول خطوط بالا، دچار شکست نشوند.

۲.۲. تکنولوژی آب بندی (Sealing Technology)

نفوذ گرد و غبار دان به داخل محفظه گیربکس، باعث تخریب سریع روغن و دنده ها می شود. گیربکس های پیشرفته امروزی از سیستم های آب بندی دوگانه بهره می برند:

• کاسه نمدهای دو لبه (Double-lip seals): ساخته شده از متریال وایتون (Viton) یا NBR که در برابر حرارت و مواد شیمیایی مقاوم هستند.
• مهر و موم هرمرتیک: طراحی فلنج های اتصال باید به گونه ای باشد که یک عایق کامل ایجاد کند تا حتی کوچکترین ذرات غبار وارد چرخه انتقال قدرت نشوند.

۲.۳. یاتاقان بندی و تحمل بارهای محوری

در سیستم های اوگر، فنر مارپیچ تحت کشش است و این کشش، نیروی محوری (Axial Load) شدیدی را به شافت خروجی وارد میکند. استفاده از بلبرینگ های معمولی در این نقطه کافی نیست.

نکته فنی: گیربکس های تخصصی دانخوری از رولربیرینگ های مخروطی (Tapered Roller Bearings) استفاده میکنند تا همزمان بارهای شعاعی و محوری را خنثی کرده و از آسیب به بدنه گیربکس جلوگیری کنند.

۳. پروتکل های جامع نصب و راه اندازی (Installation Protocol)

تحقیقات میدانی در سال ۱۴۰۴ نشان میدهد که بیش از ۵۰٪ خرابی های موتور و گیربکس ناشی از نصب غیراصولی است. رعایت این سه گام برای افزایش طول عمر سیستم الزامی است:

۳.۱. هم راستایی و تراز دقیق (Alignment)

هرگونه انحراف زاویه ای یا ناهم راستایی بین گیربکس و لوله انتقال دان، باعث ایجاد تنش های خمشی در شافت می شود. این تنش ها به سرعت منجر به خستگی فلز (Metal Fatigue) و شکست ناگهانی شافت خروجی می گردد. استفاده از شاسی های مستحکم و ترازهای دقیق در هنگام نصب الزامی است.

۳.۲. فرآیند حیاتی تنش گیری اوگر (Auger Tensioning)

اتصال اوگر به گیربکس حساس ترین مرحله است. پروتکل استاندارد توصیه شده توسط برندهای معتبری چون Roxell شامل مراحل زیر است:

1. اتصال اولیه: هدایت اوگر از انتهای خط و اتصال به کلمپ شفت گیربکس.
2. تنش گیری طبیعی: روشن کردن موتور به مدت ۱۵ دقیقه بدون بار تا اوگر تاب های خود را باز کرده و به طول طبیعی برسد.
3. کشش نهایی (Pre-tensioning): پس از استراحت اوگر، باید آن را به میزان مشخص (معمولاً ۱۵ تا ۲۰ سانتی متر بسته به طول خط) کشید و سپس فیکس کرد. این کار از “شلاق زدن” اوگر در هنگام استارت جلوگیری میکند.

۳.۳. پیکربندی الکتریکی و سنسورینگ

• حفاظت اضافه بار: استفاده از کنترل فاز و رله های بی متال برای قطع مدار در صورت قفل شدن (Jamming) اوگر حیاتی است.
• سنسور انتهای خط (End-Line Sensor): تنظیم حساسیت این سنسور باید به گونه ای باشد که از فشرده شدن بیش از حد دان در انتهای خط (که فشار مخربی به گیربکس وارد میکند) جلوگیری کند.

۴. دینامیک عملیاتی و عیب یابی پیشرفته (Troubleshooting)

در سال ۱۴۰۴، با افزایش هزینه های قطعات یدکی، «نگهداری پیش بینانه» اهمیت مضاعفی یافته است. گیربکس شما با زبان صدا، دما و لرزش با شما صحبت میکند.

۴.۱. تحلیل حرارتی و چالش داغ کردن (Overheating)

دمای کاری نرمال یک گیربکس هلیکال استاندارد بین ۶۰ تا ۷۰ درجه سانتی گراد است. اگر بدنه گیربکس به قدری داغ است که دست را می سوزاند، با یکی از مشکلات زیر روبرو هستید:

• سفتی بیش از حد اوگر: کشش غیراستاندارد باعث فشار مضاعف به دنده ها می شود.
• روغن نامناسب: استفاده از روغن با ویسکوزیته غلط یا سطح روغن بیش از حد (که باعث تلاطم حرارتی می شود).
• اضافه بار الکتریکی: بررسی آمپر مصرفی موتور ضروری است؛ اگر آمپر از حد نامی (Rated Current) بالاتر است، مسیر انتقال دان دچار گرفتگی شده است.

۴.۲. روانکاری: شریان حیاتی انتقال قدرت

روانکاری صحیح تنها راه جلوگیری از سایش میکروسکوپی فلز بر فلز است.

• گرید روغن: استاندارد طلایی برای این گیربکس ها، روغن های صنعتی با ویسکوزیته ISO 150 یا SAE 40W است.
• حجم دقیق: روغن کم باعث خشکی دنده های فوقانی و روغن زیاد باعث نشتی از کاسه نمدها به دلیل افزایش فشار داخلی می شود.
• دوره تعویض: در مدل های جدید که با عنوان Lifetime Lubricated شناخته می شوند، نیاز به تعویض روغن نیست؛ اما در مدل های معمولی، تعویض روغن پس از ۵۰۰ ساعت کارکرد اولیه (دوره آب بندی) و سپس به صورت سالانه الزامی است.

۴.۳. ماتریس عیب یابی جامع سیستم های انتقال قدرت (۱۴۰۴)

نشانگر خطا (Symptom)	تحلیل علت ریشه‌ای	پروتکل اصلاحی
صدای نویز فرکانس بالا	خرابی بلبرینگ‌ها ناشی از نفوذ گرد و غبار	تعویض بلبرینگ و بررسی سلامت کاسه‌نمدها
صدای تق‌تق یا ضربه	شکستگی دنده یا لقی شدید (Backlash)	بازرسی داخلی چرخ‌دنده‌ها و کوپلینگ‌ها
لرزش شدید پاور یونیت	ناهم‌راستایی شفت و لوله یا شل بودن شاسی	تراز مجدد لیزری و آچارکشی اتصالات
نشت روغن از شفت	خرابی کاسه‌نمد یا مسدود شدن ونت هوا	تعویض کاسه‌نمد و تمیز کردن سوپاپ هوا
موتور روشن است اما اوگر ساکن	بریدن خار شفت یا شکستن پین برشی	تعویض قطعه محافظتی (Shear Pin)

۵. تحلیل تطبیقی بازار و اکوسیستم تامین کنندگان

در سال ۱۴۰۴، بازار ایران شاهد رقابت جذابی بین کیفیت اروپایی و مهندسی بومی است.

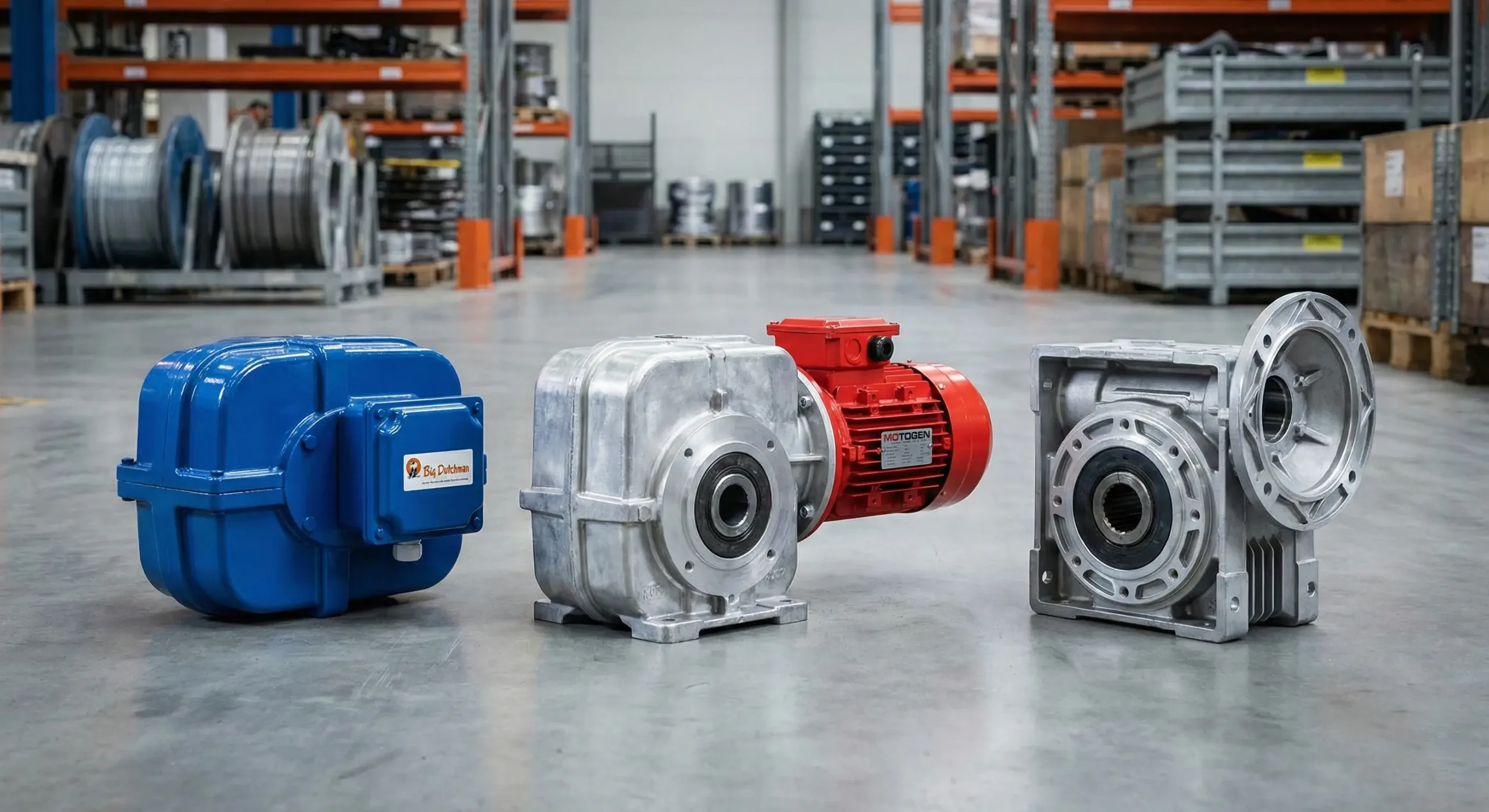

۵.۱. غول های تکنولوژی بین المللی

برندهای جهانی همچنان مرجع استانداردهای کیفی هستند:

• Big Dutchman (آلمان): پیشرو در سیستم های دور بالا (۶۵۷ RPM) که برای فارم های گوشتی بزرگ با هدف توزیع فوق سریع دان طراحی شده اند.
• Roxell (بلژیک): متخصص در سیستم های Flex-Auger؛ گیربکس های این برند به دلیل یکپارچگی بالا با موتور، کمترین هدررفت انرژی را دارند.
• Chore-Time (آمریکا): محبوب به دلیل طراحی ماژولار؛ تعمیرات این گیربکس ها حتی در داخل فارم نیز به سادگی امکان پذیر است.

۵.۲. توانمندی های بومی و برندهای ایرانی

با پیشرفت متالورژی در داخل کشور، برندهای ایرانی سهم بزرگی از بازار را در اختیار گرفته اند:

• موتوژن تبریز: تقریباً در ۹۰٪ سیستم های داخلی، از الکتروموتورهای موتوژن استفاده می شود که به دلیل کیفیت سیم پیچ مسی و استانداردهای IEC، انتخاب اول هستند.
• شهباز و سهند دور: این سازندگان با بومی سازی طراحی هلیکال، گیربکس هایی با بدنه آلومینیومی (برای تبادل حرارتی بهتر) تولید میکنند که از نظر قیمتی بسیار رقابتی هستند.

۵.۳. تحلیل اقتصادی و قیمت گذاری (برآورد سال ۱۴۰۴)

در سال ۱۴۰۴، نوسانات ارزی و هزینه های تولید، بازار را به سمتی برده است که مرغداران هوشمند به دنبال تعادل میان «هزینه اولیه» و «هزینه عملیاتی» هستند.

• پکیج کامل ایرانی (موتور ۱.۵ اسب موتوژن + گیربکس هلیکال): در محدوده ۱۲ تا ۱۵ میلیون تومان نوسان دارد. این گزینه به دلیل در دسترس بودن قطعات یدکی (خار شفت، دنده و کاسه نمد) محبوب ترین انتخاب برای فارم های متوسط است.
• گیربکس تک (بدون موتور): برندهای معتبری مانند شهباز یا پارس گرجی قیمتی در حدود ۴.۵ تا ۶ میلیون تومان دارند.
• برندهای اروپایی و آمریکایی: به دلیل هزینه های گمرکی و نرخ ارز، قیمت این محصولات معمولاً ۳ تا ۵ برابر نمونه های داخلی است. خرید این تجهیزات تنها در پروژه های صنعتی بزرگ (Industrial Scale) که توقف خط تولید خسارات میلیاردی در پی دارد، توجیه اقتصادی پیدا میکند.

۶. چشم انداز آینده: هوشمندسازی و نسل نوین انتقال قدرت

صنعت تجهیزات مرغداری در سال ۱۴۰۴ فراتر از مکانیک صرف حرکت کرده و با اینترنت اشیاء (IoT) گره خورده است.

۶.۱. مانیتورینگ هوشمند بار (Smart Load Monitoring)

نسل جدید تابلوهای فرمان اکنون مجهز به سنسورهای پایش لحظه ای جریان هستند. این سیستم ها با تحلیل الگوی مصرف برق موتور گیربکس، کوچکترین تغییر در اصطکاک اوگر (ناشی از خرابی بلبرینگ یا گرفتگی مسیر) را تشخیص داده و قبل از اینکه دنده ها خرد شوند یا موتور بسوزد، سیستم را متوقف کرده و به موبایل مدیریت فارم هشدار می فرستند.

۶.۲. بهره وری انرژی و استانداردهای IE3/IE4

با واقعی شدن قیمت انرژی، استفاده از الکتروموتورهای با راندمان بالا (IE3) و گیربکس هایی با پرداخت سطح دنده فوق دقیق (Surface Finish) به یک ضرورت تبدیل شده است. این ترکیب می تواند هزینه های برق مصرفی بخش هوادهی و دانخوری یک فارم بزرگ را تا ۱۵٪ تا ۲۰٪ کاهش دهد.

نتیجه گیری: چک لیست نهایی انتخاب گیربکس دانخوری

گیربکس دانخوری بشقابی، علی رغم ظاهر ساده، قطعه ای استراتژیک است. موفقیت در سیستم های اتوماتیک نه تنها به برند، بلکه به زنجیره ای از اصول مهندسی وابسته است. برای انتخاب درست، این ۳ نکته را به خاطر بسپارید:

1. تناسب فنی: برای خطوط بالای ۱۰۰ متر، هرگز به موتور کمتر از ۱.۵ اسب بخار و گیربکس هلیکال با نسبت تبدیل ۱:۴ رضایت ندهید.
2. نصب اصولی: بیش از ۵۰٪ طول عمر گیربکس در زمان نصب و با «تراز لیزری» و «تنش گیری اوگر» تعیین می شود.
3. پایش مداوم: صدای غیرعادی یا دمای بالای ۷۰ درجه، زبانِ گیربکس برای اعلام نیاز به تعمیر است؛ پیش از فاجعه اقدام کنید.

برندهای ایرانی در سال ۱۴۰۴ با تکیه بر کیفیت موتورهای داخلی و مهندسی معکوس دقیق گیربکس های هلیکال، گزینه ای قابل اعتماد و اقتصادی را فراهم کرده اند. با این حال، انتخاب نهایی باید بر اساس «طول خط»، «نوع دان» و «بودجه نگهداری» شما انجام شود.
