چرخ دنده حلزونی

آیا چرخ دنده حلزونی آماده بازار زیر فشار خط تولید شما دوام نمی آورند؟ راه حل شما در ویترین فروشگاه ها نیست؛ راه حل در “طراحی مهندسی و ساخت سفارشی” است.

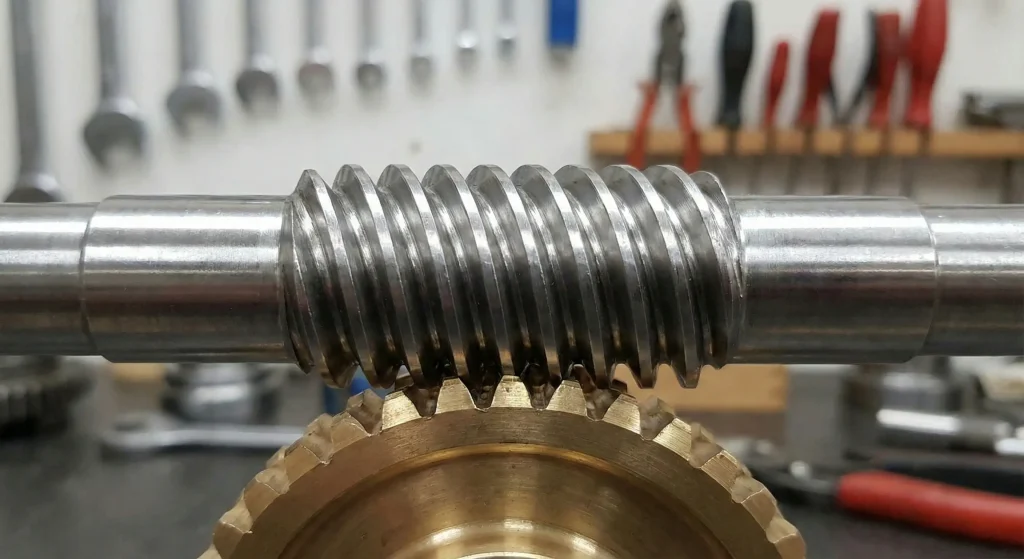

چرخ دنده حلزونی (Worm Gear) قلب تپنده بسیاری از سیستم های انتقال قدرت است؛ از نوار نقاله های سنگین معادن گرفته تا مکانیزم های دقیق آسانسوری. اما یک واقعیت تلخ در بازار ایران وجود دارد: اکثر قطعات موجود، وارداتیِ ارزان قیمت یا تولیدات بازاری با متریال ضعیف هستند که برای شرایط کاری سخت (Heavy Duty) طراحی نشده اند. نتیجه؟ داغ کردن گیربکس، لقی بیش از حد، و در نهایت توقف خط تولید.

مجموعه رها گیربکس یک فروشگاه قطعات یدکی نیست؛ ما یک واحد مهندسی و ساخت هستیم. تخصص ما طراحی، مهندسی معکوس و تولید چرخ دنده های حلزونی خاص بر اساس نیاز دقیق پروژه شماست. ما با بهره گیری از استانداردهای روز اروپا (DIN 3996) و متریال های آلیاژی خاص، گیربکسی را به شما تحویل می دهیم که نه تنها جایگزین نمونه خارجی می شود، بلکه در بسیاری از موارد عملکرد بهتری از قطعه فابریک ارائه می دهد. برای خرید گیربکس صنعتی با رهاگیربکس در ارتباط باشید.

تحلیل فنی: چرا چرخ دنده حلزونی خاص است؟

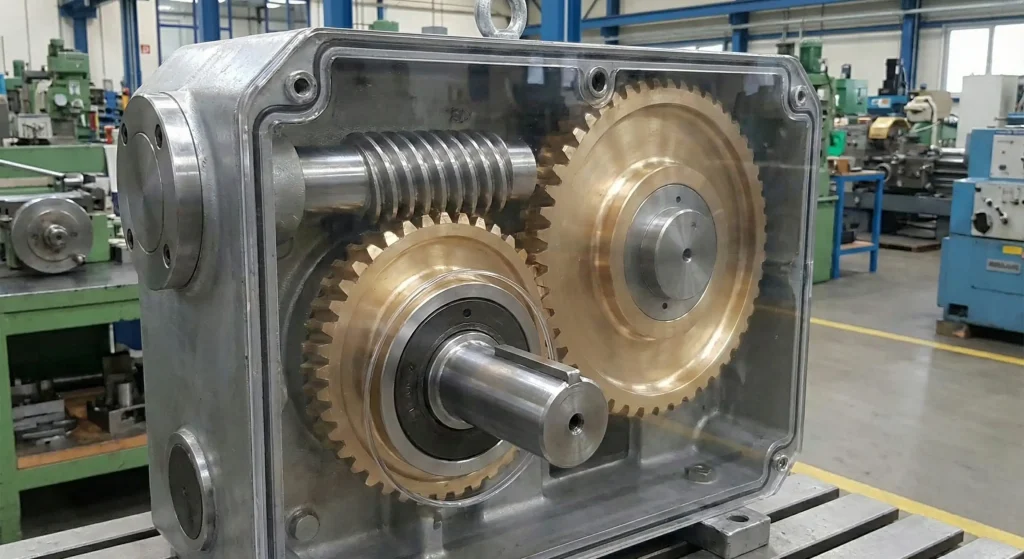

قبل از سفارش ساخت، باید درک کنیم که در دل این مکانیزم چه می گذرد. چرخ دنده حلزونی برای انتقال قدرت بین دو محور متنافر (معمولاً با زاویه ۹۰ درجه) استفاده می شود. برخلاف چرخ دنده های ساده که حرکتشان بر اساس “غلتش” است، اساس کار دنده حلزونی بر پایه لغزش مداوم (Sliding Contact) سطوح روی یکدیگر است.

مزایا و چالش های ذاتی

این ماهیت لغزشی، دو ویژگی متضاد ایجاد می کند:

1. مزیت بزرگ: حرکت بسیار نرم، بی صدا و قابلیت ایجاد نسبت های تبدیل بسیار بالا (تا ۱:۱۰۰) در یک مرحله و فضای کم.
2. چالش فنی: لغزش باعث تولید حرارت زیاد می شود. اگر پروفیل دندانه دقیق نباشد یا آلیاژ مناسب انتخاب نشود، اصطکاک باعث “گریپاژ” (Scuffing) و خوردگی سریع دندانه برنجی می شود.

در رها گیربکس، ما با تمرکز بر دو پارامتر «هندسه دقیق پروفیل» و «متالورژی پیشرفته»، چالش حرارت و سایش را مدیریت می کنیم تا گیربکس شما عمر مفید طولانی تری داشته باشد.

توانمندی های ساخت و تولید در رها گیربکس

در دنیای صنعت، “موجود نیست” معنایی ندارد. ما در رها گیربکس محدود به کاتالوگ های استاندارد نیستیم. خط تولید ما مجهز به ماشین آلات دقیق هابینگ (Hobbing) و سنگ زنی است که امکان ساخت طیف وسیعی از چرخ دنده های حلزونی را فراهم می کند؛ از قطعات مینیاتوری دقیق تا ماردون های غول پیکر صنعتی.

جدول زیر خلاصه ای از توانمندی های ساخت ما را نشان می دهد:

پارامتر فنی	محدوده توانایی ساخت رها گیربکس
قطر چرخ دنده (Wheel Diameter)	از ۵۰ میلی‌متر تا بیش از ۱۰۰۰ میلی‌متر (۱ متر)
مدول (Module)	قابلیت تولید از مدول ۱ تا مدول ۲۵+
تعداد راه (Number of Starts)	تک راهه (Single Start) تا ۶ راهه (Multi-Start)
دقت ساخت (Accuracy Grade)	دستیابی به کلاس‌های دقیق ۶ تا ۹ (طبق استاندارد DIN 3962)
خدمات تخصصی	مهندسی معکوس، اصلاح طراحی (Redesign)، تعمیرات اساسی (Overhaul)

مهندسی پروفیل دندانه: چرا هندسه فقط ظاهر نیست؟

بسیاری از تولیدکنندگان بازاری، تصور می کنند تمام دنده های حلزونی یکسان هستند و با یک ابزار تراشکاری ساده (تراش معمولی) می توان هر ماردونی را ساخت. این یک اشتباه بزرگ و پرهزینه است. شکل هندسی دندانه، تعیین کننده سطح تماس و در نتیجه عمر گیربکس است.

ما در رها گیربکس بر اساس نوع کاربرد شما، پروفیل مناسب را انتخاب و تولید می کنیم:

۱. پروفیل ZI (اینولوت – Involute Helicoid)

این پروفیل، برگ برنده ما و استانداردترین نوع برای صنایع دقیق است. در این هندسه، سطح دندانه بخشی از یک سطح اینولوت است.

• کاربرد: گیربکس های با دور بالا و بارهای سنگین (مانند آسانسورها و نوار نقاله های اصلی).
• مزیت: سطح تماس بهینه شده و کاهش چشمگیر نویز و لرزش. تولید این پروفیل نیازمند دستگاه های سنگ زنی مخصوص است که در رها گیربکس انجام می شود.

۲. پروفیل ZK (پروفیل مقعر – Kavitas)

این پروفیل توسط ابزارهای دیسکی یا انگشتی مخروطی ایجاد می شود و اغلب در فرآیندهای سنگ زنی دقیق به کار می رود.

• کاربرد: صنایع ابزار دقیق و ماشین ابزارها.

۳. پروفیل ZA (آرخیمیدس – Archimedean)

پروفیلی با مقطع محوری خطی (ذوزنقه ای) که با تراشکاری ساده قابل تولید است.

• کاربرد: جک های دستی، تنظیم کننده ها و کارهایی با سرعت بسیار پایین. ما معمولاً برای پروژه های صنعتی سنگین، استفاده از این پروفیل را پیشنهاد نمی کنیم مگر در سرعت های بسیار پایین.

نکته مهندسی: استفاده از یک ماردون با پروفیل ZA در کنار چرخ دنده ای که برای ZI طراحی شده (یا برعکس)، باعث کاهش شدید سطح تماس (تماس نقطه ای) و خرابی زودهنگام می شود. ما در فرآیند مهندسی معکوس، دقیقاً نوع پروفیل گیربکس اصلی شما را شناسایی و بازتولید می کنیم.

مهندسی متالورژی: راز طول عمر گیربکس های رها

در یک گیربکس حلزونی، ما با یک پارادوکس بزرگ روبرو هستیم: دو قطعه فلزی باید دائماً روی هم ساییده شوند، اما نباید خورده شوند! حل این معما در «علم مواد و انتخاب آلیاژ» نهفته است.

ما در رها گیربکس، متریال را بر اساس نوع کارکرد دستگاه شما (سرعت بالا، بار ضربه ای، یا گشتاور سنگین) انتخاب می کنیم. فرمول برنده ما ترکیب «ماردون سخت» با «چرخ دنده چقرمه» است.

۱. شفت حلزون (Mardon): سختی در سطح، انعطاف در مغز

ماردون باید آنقدر سخت باشد که در برابر سایش مداوم مقاومت کند، و همزمان آنقدر چقرمه (Tough) باشد که زیر بار شوک (مثل استارت ناگهانی نوار نقاله) نشکند.

• متریال استاندارد ما: استفاده از فولادهای آلیاژی سمانتاسیون (مانند 16MnCr5 یا 20CrMnTi).
• فرآیند عملیات حرارتی: ما ماردون ها را تحت عملیات “کربن دهی” و سخت کاری سطحی قرار می دهیم تا سختی سطح به 58 تا 62 راکول (HRC) برسد، در حالی که مغز قطعه نرم باقی می ماند تا ارتعاشات را جذب کند. این دقیقاً همان استانداردی است که در گیربکس های آلمانی رعایت می شود.

۲. چرخ دنده (Worm Wheel): چرا “روش تولید” مهم تر از جنس است؟

بسیاری از مشتریان می پرسند: “آیا دنده شما برنجی است؟” پاسخ ما این است: “خیر، برنج برای شیرآلات است؛ ما از برنزهای مهندسی استفاده می کنیم.”

اما نکته حیاتی تر از جنس، روش ریخته گری است. ما در رها گیربکس از دو آلیاژ اصلی با روش های خاص استفاده می کنیم:

• الف) فسفر برنز (Tin Bronze – CuSn12) با ریخته گری گریز از مرکز (Centrifugal): این آلیاژ طلایی ترین انتخاب برای گیربکس های دائم کار و سرعت بالا است. ما از روش سانتریفیوژ استفاده می کنیم تا حباب های هوا از بافت فلز خارج شده و تراکم مولکولی به شدت بالا برود.
  • نتیجه: مقاومت فوق العاده در برابر “پیتیگ” (کنده شدن سطح) و ضریب اصطکاک بسیار پایین.
• ب) آلومینیوم برنز (Aluminum Bronze – CuAl10Fe): این آلیاژ سخت تر و مستحکم تر است، اما ضریب اصطکاک بالاتری دارد. ما این آلیاژ را فقط برای کاربردهای سرعت پایین و گشتاور وحشتناک (مانند وینچ های سنگین یا عملگر شیرهای نفتی) پیشنهاد می کنیم.

⚠️ هشدار فنی: چرا قطعات بازاری ارزان هستند؟

بسیاری از قطعات موجود در بازار به روش “ریخته گری ماسه ای” (Sand Cast) تولید می شوند. در این روش، بافت فلز پر از حباب های ریز (تخلخل) است که با چشم دیده نمی شوند. این دنده ها شاید در ظاهر شبیه نمونه های ما باشند، اما زیر فشار بار، به سرعت دچار خستگی شده و دندانه ها خرد می شوند. همچنین استفاده از آلیاژهای ارزان “برنج معمولی” یا “چدن” به جای برنزهای آلیاژی، باعث بالا رفتن دما و پدیده خطرناک “گریپاژ” (قفل شدن ناگهانی گیربکس) می شود که می تواند کل خط تولید را نابود کند.

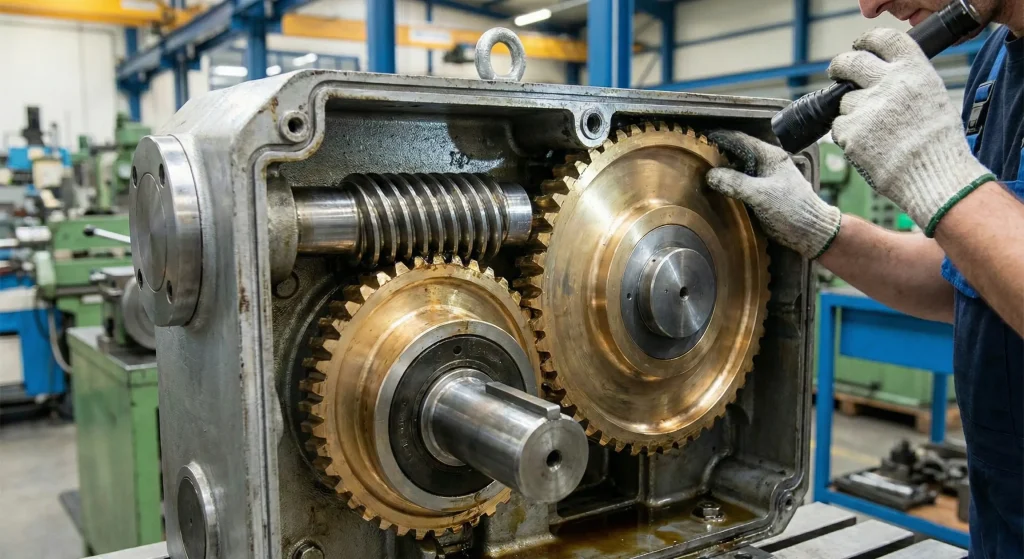

خدمات مهندسی معکوس و تعمیرات تخصصی (Overhaul)

بسیاری از صنایع کشور با چالش تأمین قطعات یدکی گیربکس های خارجی (مانند SEW آلمان، Bonfiglioli ایتالیا یا Flender) روبرو هستند. وقتی دنده های یک گیربکس گران قیمت خرد می شود، آیا باید کل دستگاه را دور انداخت؟ قطعاً خیر.

ما در رها گیربکس، فرآیند مهندسی معکوس را با دقتی فراتر از “کپی کاری” انجام می دهیم. فرآیند ما برای بازسازی گیربکس شما شامل مراحل زیر است:

1. آنالیز متریال (کوانتومتری): ما به حدس و گمان اکتفا نمی کنیم. با تست کوانتومتر، آلیاژ دقیق ماردون و چرخ دنده اصلی را شناسایی می کنیم.
2. نقشه برداری و اصلاح طراحی: گاهی اوقات گیربکس اصلی به دلیل ضعف طراحی دچار خرابی شده است. مهندسین ما با بررسی الگوی شکست، طراحی را بهینه می کنند (مثلاً افزایش مدول یا تغییر زاویه هلیکس) تا قطعه جدید، حتی بیشتر از قطعه فابریک عمر کند.
3. ساخت و انطباق: تولید قطعات با تلرانس های میکرونی و مونتاژ نهایی جهت اطمینان از درگیری صحیح دندانه ها (Contact Pattern).

حقیقت و افسانه درباره «خودقفل شویی» (Self-Locking)

یکی از رایج ترین سوالات مشتریان این است: “آیا این گیربکس ترمز دارد و بار را نگه می دارد؟” پاسخ به این سوال نیازمند دانش فنی دقیق است، زیرا یک اشتباه می تواند منجر به سقوط بار و حوادث جانی شود.

مکانیزم خودقفل شویی چیست؟

در چرخ دنده های حلزونی، اگر زاویه پیشروی (Lead Angle) کمتر از زاویه اصطکاک باشد، چرخ دنده نمی تواند ماردون را بچرخاند. به این حالت “خودقفل شویی” می گویند. اما نکته حیاتی اینجاست که این پدیده دو حالت دارد:

• خودقفل شویی استاتیک: وقتی گیربکس ساکن است، بار قفل می شود. (معمولاً در زوایای زیر ۵ درجه).
• خودقفل شویی دینامیک: وقتی گیربکس در حال چرخش است و موتور ناگهان قطع می شود.

⚠️ هشدار ایمنی رها گیربکس به طراحان

به عنوان یک استاندارد ایمنی (طبق EN 81)، هرگز نباید برای ایمنی جان انسان (مانند آسانسورها) یا بارهای معلق سنگین (جرثقیل ها)، صرفاً به خودقفل شویی گیربکس اعتماد کنید. ارتعاشات محیطی یا کاهش ضریب اصطکاک (به دلیل روغن کاری عالی یا صیقلی شدن سطوح بعد از کارکرد) می تواند باعث شود گیربکس “ول کند” و بار سقوط کند. ما در رها گیربکس همیشه توصیه می کنیم برای ایمنی صددرصد، حتماً از ترمز موتور (Motor Brake) استفاده کنید و گیربکس را به عنوان عامل کمکی در نظر بگیرید.

روانکاری و نگهداری: قاتل خاموش یا ناجی گیربکس؟

شاید عجیب به نظر برسد، اما عامل اصلی خرابی اکثر چرخ دنده های حلزونی، شکستن دندانه نیست؛ بلکه «روغن کاری اشتباه» است. به دلیل ماهیت لغزشی شدید در این نوع گیربکس ها، فیلم روغن باید تحت فشار و دمای بالا دوام بیاورد.

ما در رها گیربکس، هنگام تحویل قطعه، دستورالعمل دقیق روانکاری را به شما ارائه می دهیم. اما رعایت نکات زیر برای مهندسان نگهداری و تعمیرات (PM) حیاتی است:

۱. روغن معدنی یا سنتتیک (PAG)؟

برای گیربکس های حلزونی که دائم کار هستند یا زیر بار سنگین کار می کنند، روغن های پایه معدنی (Mineral) دیگر پاسخگو نیستند. ما اکیداً استفاده از روغن های سنتتیک پایه پلی الکیلن گلیکول (PAG) را توصیه می کنیم.

• مزیت: این روغن ها ضریب اصطکاک داخلی کمتری دارند و می توانند راندمان گیربکس را تا ۱۵٪ افزایش داده و دمای کاری را به شدت کاهش دهند.

۲. هشدار جدی: مراقب خوردگی شیمیایی برنز باشید!

این نکته ای است که بسیاری از فروشندگان روغن نمی دانند. روغن های دنده معمولی دارای مواد افزودنی “فشار بالا” (EP – Extreme Pressure) هستند که حاوی گوگرد و فسفر می باشند. گوگرد فعال در دمای بالا، با آلیاژ مس (که پایه اصلی چرخ دنده برنزی است) واکنش داده و باعث خوردگی شیمیایی می شود. یعنی روغن به جای محافظت، به تدریج دنده را می خورد!

• توصیه تخصصی: همیشه از روغن هایی استفاده کنید که استاندارد سازگاری با فلزات رنگین (Yellow Metal Compatibility) را داشته باشند و در تست خوردگی مس نمره قبولی گرفته باشند.

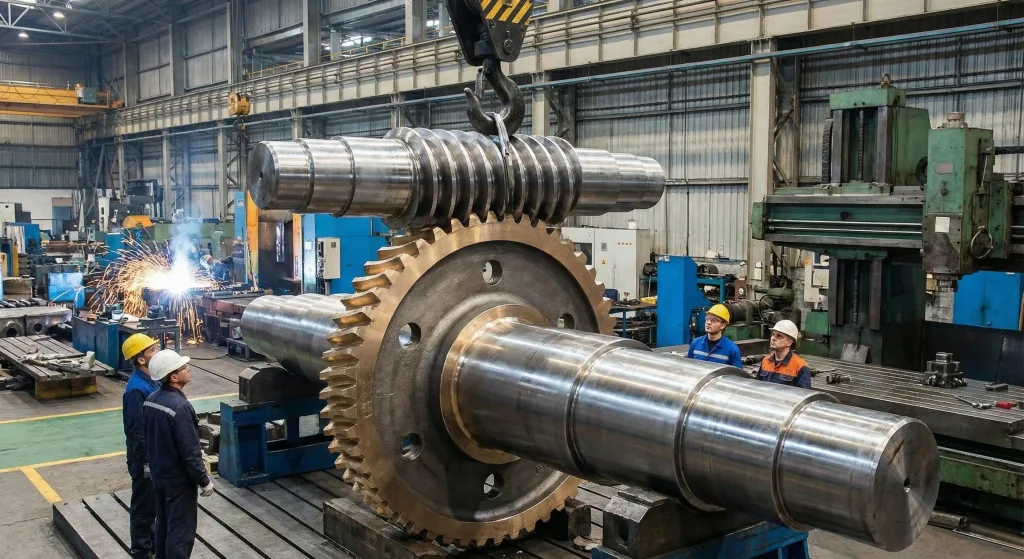

کاربردهای صنعتی سنگین (Heavy Duty Applications)

چرخ دنده های تولیدی در رها گیربکس، برای اسباب بازی ها یا پروژه های دانش آموزی ساخته نمی شوند. تمرکز ما بر روی صنایع مادر و خطوط تولید حساس است. قطعات ما هم اکنون در قلب تپنده صنایع زیر در حال کار هستند:

• صنایع معدنی و سیمان: گیربکس های نوار نقاله (Conveyors) و سنگ شکن ها که باید در محیط پر از گرد و غبار و زیر بارهای شوک شدید کار کنند.
• صنایع فولاد و نورد: میزهای غلتکی و سیستم های جابجایی مواد مذاب که نیاز به مقاومت حرارتی بالا دارند.
• جرثقیل ها و وینچ ها: وینچ های دریایی و جرثقیل های سقفی تناژ بالا که امنیت و گشتاور در آن ها حرف اول را می زند.
• صنایع شیمیایی و غذایی: میکسرها (Mixers) و همزن های راکتور که نیاز به کارکرد دائم و بدون لرزش دارند.

راهنمای سفارش ساخت و استعلام قیمت

در رها گیربکس، هر سفارش یک پروژه مهندسی است. برای اینکه بتوانیم دقیق ترین قیمت و زمان تحویل را به شما اعلام کنیم، به اطلاعات فنی دقیقی نیاز داریم. فرآیند سفارش گذاری ما به دو صورت انجام می شود:

روش اول: مهندسی معکوس (نمونه قطعه)

اگر گیربکس یا چرخ دنده ای دارید که مستهلک شده و نقشه فنی آن را ندارید:

1. ارسال تصاویر: ابتدا تصاویر قطعه و پلاک مشخصات گیربکس را برای ما در پیام رسان ها ارسال کنید.
2. ارسال قطعه: پس از تأیید اولیه، قطعه معیوب را به کارگاه ما ارسال کنید.
3. آنالیز و ساخت: تیم فنی ما با دمونتاژ، اندازه برداری دقیق و آنالیز متریال، نقشه ساخت را تهیه کرده و تولید را آغاز می کند.

روش دوم: ساخت از روی نقشه (Drawing)

اگر طراح هستید یا نقشه فنی دارید، لطفاً پارامترهای زیر را مشخص کنید:

• مدول (Module) و گام (Pitch): مهم ترین پارامتر ابعادی.
• تعداد راه (Number of Starts): تک راهه یا چند راهه بودن ماردون.
• تعداد دندانه چرخ (Z2):
• جهت مارپیچ: راست گرد یا چپ گرد.
• متریال درخواستی: (مثلاً فسفر برنز C90700 یا آلومینیوم برنز).
• نوع سوراخ شفت: ساده، هزارخار یا مخروطی.

📞 مشاوره فنی رایگان: اگر در انتخاب متریال یا طراحی شک دارید، نگران نباشید. مهندسین ما آماده اند تا بهترین گزینه را بر اساس فشار کاری دستگاهتان به شما پیشنهاد دهند. شماره تماس: 03191740188
