گیربکس هلیکال سه محوره چیست؟ آیا خط تولید شما به گشتاور عظیم گیربکس های سه محور موازی (طرح روسی/کتابی) نیاز دارد یا به فشردگی و راندمان گیربکس های سه مرحله ای (In-line)؟ انتخاب اشتباه در این مرحله، یعنی پذیرش توقف های پرهزینه و خرابی های مکرر در آینده.
بسیاری از تامین کنندگان در بازار ایران صرفاً فروشنده کالای وارداتی هستند، اما ما در رهاگیربکس مهندس و سازنده هستیم. ما محدودیت های موجودی انبار و کالاهای استوک را حذف کرده ایم. ما گیربکس مورد نیاز شما را دقیقاً بر اساس “ضریب کار” (Service Factor) خط تولیدتان و استانداردهای روز اروپا مهندسی و تولید میکنیم. چه به دنبال یک پوسته دوتکه برای تعمیرات آسان در معدن باشید و چه به دنبال یک ساختار یکپارچه (Monoblock) برای فضای محدود کارخانه، راهکار مهندسی آن نزد ما است.
جدول محتوا
- منظور از گیربکس هلیکال سه محوره چیست؟ (رفع ابهام بزرگ)
- چرا سفارش ساخت از رهاگیربکس؟ (مهندسی فراتر از کپی کاری)
- کاربردها: کدام مدل برای صنعت شما حیاتی است؟
- گیربکس هلیکال سه محوره ایرانی، اروپایی یا استوک؟ (تحلیل شفاف بازار)
- نکات حیاتی برای افزایش طول عمر گیربکس
- مشاوره فنی رایگان برای انتخاب یا ساخت گیربکس هلیکال سه محوره
- سوالات متداول درمورد گیربکس هلیکال سه محوره (FAQ)

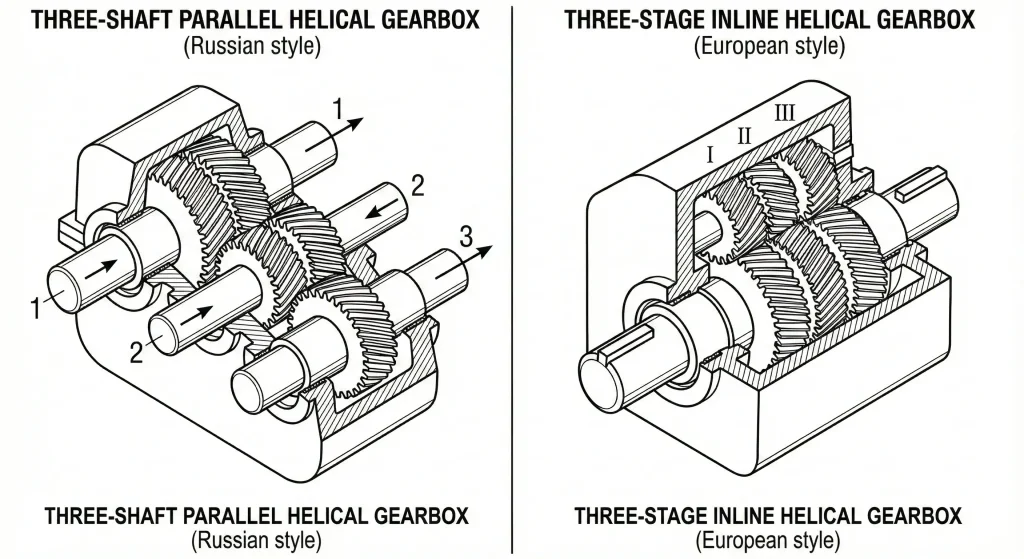

منظور از گیربکس هلیکال سه محوره چیست؟ (رفع ابهام بزرگ)
در بازار صنعتی ایران، واژه “سه محور” یا “سه مرحله ای” اغلب باعث سردرگمی میشود. ما در اینجا بر اساس استانداردهای مهندسی جهانی، این دو مفهوم را تفکیک میکنیم تا شما دقیقاً بدانید چه محصولی را باید سفارش دهید.
۱. گیربکس های سه محور موازی (طرح روسی / کتابی)
این مدل ها که در صنعت به طرح های روسی (Russian Design) یا سری ZG و PM شهرت دارند، دارای سه محور فیزیکی مجزا (ورودی، میانی و خروجی) هستند که به صورت موازی کنار هم قرار گرفته اند.
- مزیت اصلی: آرایش فضایی باز این گیربکس ها اجازه می دهد از چرخ دنده هایی با قطر زیاد و مدول بالا استفاده شود. این یعنی تحمل شوک های شدید در صنایعی مانند سیمان و فولاد.
- ویژگی ساخت ما: ما این گیربکس ها را با پوسته دوتکه (Split Housing) تولید میکنیم. این طراحی به تیم تعمیرات شما اجازه می دهد بدون دمونتاژ کامل گیربکس از روی شاسی، به قطعات داخلی دسترسی داشته باشند.
۲. گیربکس های سه مرحله ای (In-line / 3-Stage)
در ادبیات فنی شرکت های بزرگی مثل SEW آلمان، این گیربکس ها با وجود داشتن سه مرحله کاهش دور، ظاهری خطی و دو محور دارند. محورهای میانی در دل یک پوسته فشرده پنهان شده اند.
- مزیت اصلی: استفاده از پوسته یکپارچه (Monoblock) که احتمال نشتی روغن را به صفر می رساند و هم راستایی دقیق شافت ها را تحت بارهای سنگین حفظ میکند.
- ویژگی ساخت ما: ما با مهندسی معکوس دقیق سری R شرکت SEW و سری SK شرکت Nord، این گیربکس ها را برای کاربردهایی که محدودیت فضا دارند (مانند کانوایرها) تولید میکنیم.
چرا سفارش ساخت از رهاگیربکس؟ (مهندسی فراتر از کپی کاری)
ما فقط فلز را ماشین کاری نمیکنیم؛ ما دوام را مهندسی میکنیم. وقتی شما سفارش ساخت گیربکس را به رهاگیربکس می سپارید، محصولی دریافت میکنید که بر اساس آنالیزهای دقیق فنی طراحی شده است:

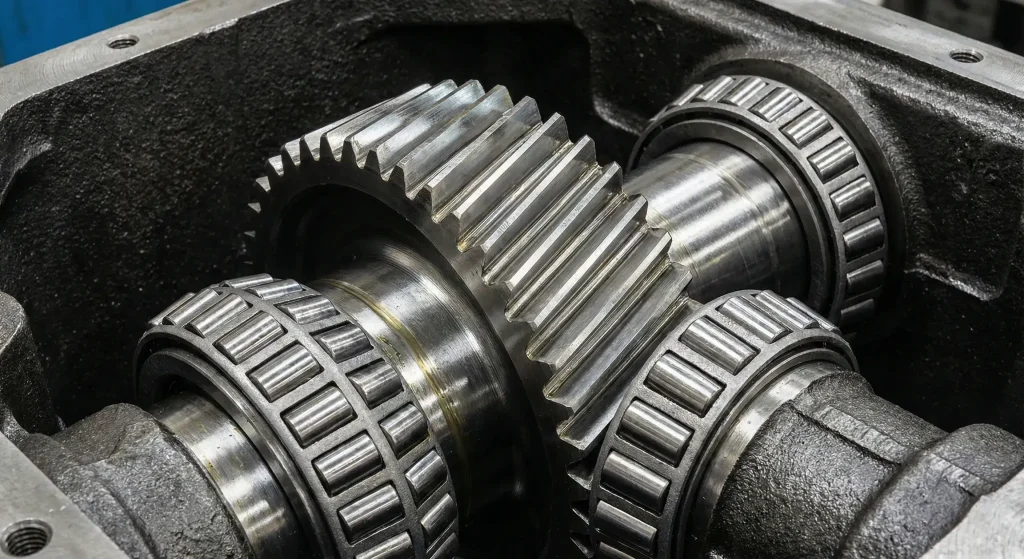

- دنده زنی هلیکال با درگیری تدریجی (Gradual Engagement): برخلاف دنده های ساده که ضربه ای درگیر میشوند، دنده های تولیدی ما با زاویه هلیکس دقیق طراحی شده اند. این ویژگی باعث میشود سطح تماس دنده ها افزایش یابد و تنش های مخرب (Hertzian Stress) روی سطح دنده پخش شود. نتیجه؟ کارکرد نرم و بدون صدا.
- سیستم خنثی سازی نیروی محوری: دنده های هلیکال ذاتاً نیروی محوری (Axial Thrust) تولید میکنند که می خواهد شافت را به بیرون هل دهد. ما با استفاده از رولبرینگ های مخروطی (Tapered Roller Bearings) و یاتاقان بندی مهندسی شده، این نیروها را کاملاً مهار میکنیم تا طول عمر گیربکس تضمین شود.
- تست و کنترل کیفیت: تمام گیربکس های تولیدی پیش از تحویل، تحت تست های نشتی، آنالیز ارتعاش و تست صدا قرار می گیرند تا از عملکرد بی نقص آن ها اطمینان حاصل شود.
کاربردها: کدام مدل برای صنعت شما حیاتی است؟
بر اساس تجربه ما در تامین تجهیزات برای صنایع مادر، پیشنهاد ما برای انتخاب مدل مناسب به شرح زیر است:
۱. صنایع سیمان، معدن و فولاد
اگر با سنگ شکن ها، آسیاب ها و بارهای دارای شوک ناگهانی سر و کار دارید، پیشنهاد ما گیربکس های سه محور طرح سنگین (مشابه سری ZG یا PM) است. مقاومت این مدل ها در برابر گرد و غبار و ضربه های مکانیکی اثبات شده است.

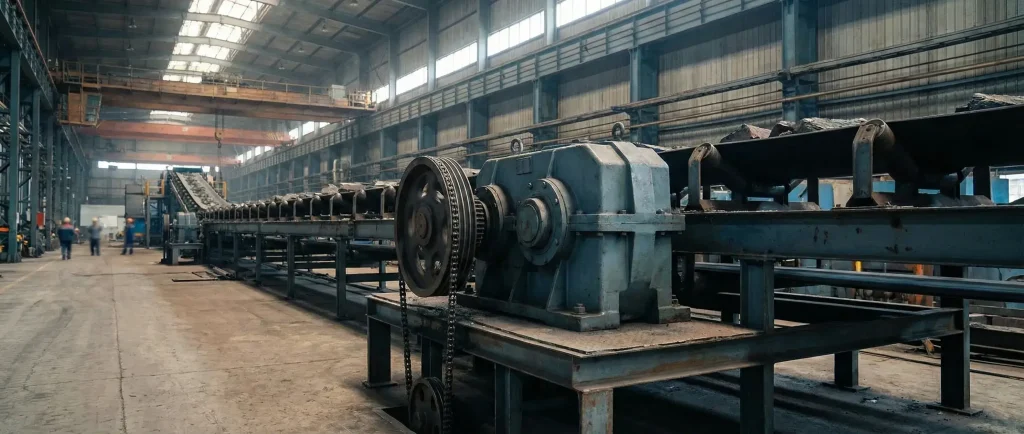

۲. نوار نقاله ها و کانوایرها
برای خطوط انتقال مواد که نیاز به کارکرد دائم و راندمان انرژی بالا دارند، گیربکس های سه مرحله ای شافت مستقیم (In-line) بهترین گزینه هستند. ما می توانیم این مدل ها را با نسبت تبدیل های بسیار بالا (مشابه سری R77 تا R167) تولید کنیم تا سرعت خروجی دقیقاً مطابق نیاز شما باشد.
۳. میکسرها و همزن های صنعتی
برای مخازنی که شافت همزن طول زیادی دارد و نیروی شعاعی زیادی به گیربکس وارد میکند، ما طرح های تقویت شده (مشابه سری RM شرکت SEW) را با هاب یاتاقان توسعه یافته تولید میکنیم تا جلوی لقی و خرابی زودرس کاسه نمدها گرفته شود.
گیربکس هلیکال سه محوره ایرانی، اروپایی یا استوک؟ (تحلیل شفاف بازار)
به عنوان یک مدیر فنی یا مسئول خرید، احتمالاً با چالش قیمت های نجومی برندهای اروپایی مواجه هستید. دیتای زیر حاصل تحلیل دقیق بازار گیربکس در سال جاری است که به شما در تصمیم گیری کمک میکند.
| ویژگی | گیربکس استوک اروپایی (SEW/Nord) | گیربکس چینی | گیربکس تولیدی رها گیربکس |
| قیمت | متوسط تا بالا (بسته به تمیزی) | پایین | مقرون به صرفه (رقابتی) |
| اصالت و سلامت | ریسک بالا (خستگی دنده نامشخص) | متوسط (آلیاژهای ضعیف تر) | تضمین شده (متریال نو و تست شده) |
| گارانتی | معمولاً ندارد یا محدود است | محدود | گارانتی کامل عملکرد و خدمات |
| سفارشی سازی | غیرممکن (کالای موجود) | غیرممکن | کاملاً منعطف (طبق نقشه شما) |
| قطعات یدکی | کمیاب و گران | در دسترس اما غیر استاندارد | تامین مادام العمر |
نتیجه گیری: ما در رها گیربکس کیفیت و استانداردهای ابعادی اروپا را با قیمت ریالی و خدمات بومی ادغام کرده ایم تا ریسک خرید شما را به صفر برسانیم.
نکات حیاتی برای افزایش طول عمر گیربکس
حتی بهترین گیربکس دنیا هم بدون نگهداری صحیح از کار می افتد. برای مشتریان ما، رعایت این دو نکته کلیدی الزامی است:
۱. روغن کاری به روش پاششی (Splash Lubrication): در گیربکس های سه محور ما، چرخ دنده های پایین در روغن غوطه ور هستند و وظیفه رساندن روغن به طبقات بالا را دارند. سطح روغن باید دائماً چک شود. استفاده از روغن های صنعتی با گرید ISO VG 220 برای محیط های معمولی و ISO VG 320 برای محیط های گرم و پرفشار ضروری است.
۲. توجه به ضریب کار (Service Factor): هرگز گیربکس را دقیقاً لب به لب با توان موتور انتخاب نکنید. اگر دستگاه شما ۲۴ ساعته کار میکند یا شوک دارد، باید گیربکس را با ضریب کار بالای ۱.۷ انتخاب کنید. مهندسان ما در زمان سفارش گیری، این محاسبه را برای شما انجام می دهند تا از شکست دنده جلوگیری شود.
مشاوره فنی رایگان برای انتخاب یا ساخت گیربکس هلیکال سه محوره
هنوز مطمئن نیستید کدام مدل (سه محور موازی یا سه مرحله ای فشرده) برای دستگاه شما مناسب است؟ نگران محاسبات گشتاور و نسبت تبدیل نباشید.
مشخصات موتور، دور خروجی مورد نیاز و نوع دستگاه خود را به ما بگویید. تیم مهندسیرهاگیربکس بهترین گزینه را طراحی، شبیه سازی و تولید میکند. ما فاصله بین ایده تا راه اندازی خط تولید شما را کوتاه میکنیم.
سوالات متداول درمورد گیربکس هلیکال سه محوره (FAQ)
مهم ترین تفاوت در راندمان است. گیربکس های هلیکال (شافت مستقیم یا سه محور) دارای راندمانی بین ۹۴ تا ۹۸ درصد هستند، در حالی که گیربکس های حلزونی در نسبت های بالا ممکن است راندمانی کمتر از ۶۰ درصد داشته باشند و انرژی زیادی را تلف کنند.
بله، تخصص ما مهندسی معکوس است. حتی اگر گیربکس شما برند قدیمی و کمیاب باشد، ما می توانیم با نمونه برداری از دنده های فرسوده، دنده های نو را با متریال و سخت کاری مدرن برای شما تولید کنیم.
زمان تحویل بسته به پیچیدگی پروژه و سایز گیربکس متغیر است، اما معمولاً تلاش میکنیم سفارشات را در کوتاه ترین زمان ممکن نسبت به واردات آماده کنیم. برای زمان دقیق لطفاً با کارشناسان تماس بگیرید.
