گیربکس چاه آب یکی از حیاتی ترین قطعات در سیستم های پمپاژ آب از اعماق زمین است. به عنوان فردی که بیش از 20 سال از عمر حرفه ای خود را صرف طراحی و ساخت انواع گیربکس های صنعتی در شرکت “رها گیربکس” کرده ام، بار ها دیده ام که انتخاب نادرست یا نادیده گرفتن اهمیت این قطعه، چطور منجر به توقف کامل یک مزرعه کشاورزی یا یک خط تولید صنعتی شده است.
در این مقاله جامع، میخواهم تمام تجربه فنی خودم را به زبانی ساده با شما به اشتراک بگذارم. هدف ما این است که شما دقیقا بدانید این گیربکس ها چه هستند، چطور کار میکنند، و چگونه باید بهترین مدل را برای چاه خود انتخاب کنید.
جدول محتوا
- مقدمه: گیربکس چاه آب چیست و دقیقاً چه وظیفهای دارد؟
- کاربردهای اصلی گیربکس پمپ آب در صنایع مختلف
- انواع گیربکس چاه آب (بررسی فنی مدلهای رایج)
- راهنمای تخصصی انتخاب گیربکس چاه آب (مهمترین فاکتورها)
- چرا “رها گیربکس” انتخاب اول صنایع برای گیربکسهای صنعتی است؟
- اصول کلیدی نگهداری و عیبیابی گیربکس چاه آب
- جدول مقایسه فنی: سیستم شافت و گیربکس در مقابل پمپ شناور
- لیست قیمت گیربکس چاه آب (عوامل موثر بر قیمت)
- جمعبندی: انتخاب هوشمندانه برای یک عمر بهرهبرداری
- سوالات متداول (FAQ)
مقدمه: گیربکس چاه آب چیست و دقیقاً چه وظیفهای دارد؟

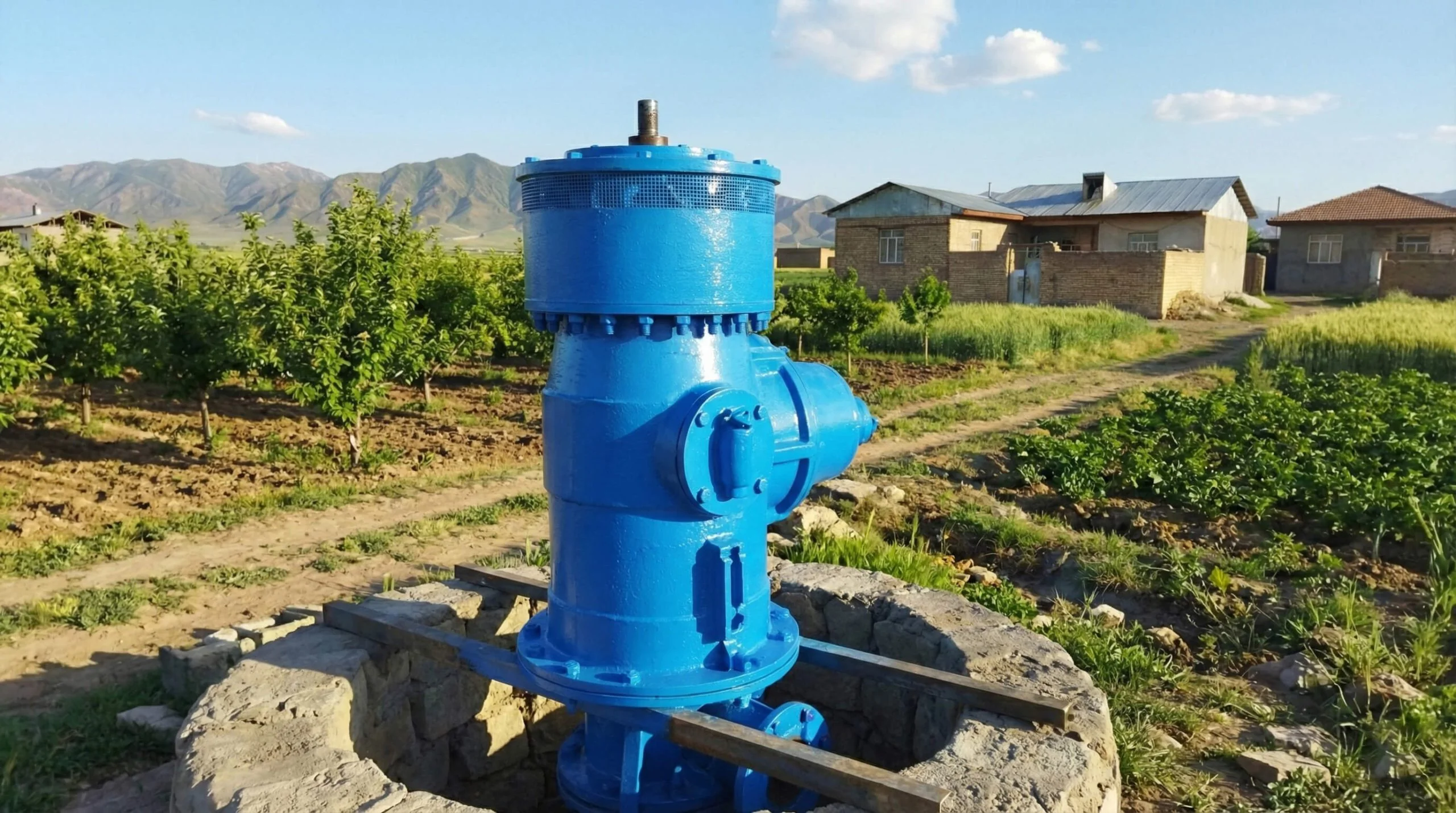

به زبان ساده، گیربکس چاه آب که اغلب به آن “درایو زاویه راست” هم گفته میشود، یک ماشین دقیق مهندسی است که یک وظیفه کلیدی دارد: انتقال قدرت از یک منبع افقی (مانند الکتروموتور یا موتور دیزل) و چرخاندن آن به اندازه 90 درجه برای به حرکت درآوردن شافت عمودی پمپ توربینی که در اعماق چاه قرار دارد.
اما وظیفه آن فقط تغییر زاویه نیرو نیست. این گیربکس ها وظیفه بسیار سنگین تری هم بر عهده دارند: تحمل تمام وزن شافت های عمودی پمپ و ستون آبی که در حال پمپاژ است. این نیروی محوری عظیم، مستقیما به یاتاقان های کف گرد داخل گیربکس وارد میشود.
تفاوت کلیدی “گیربکس چاه آب” (درایو زاویه راست) با پمپ شناور
بزرگترین سوالی که همیشه مطرح میشود این است که چرا از پمپ شناور استفاده نکنیم؟
- پمپ شناور: در این سیستم، موتور و پمپ هر دو به صورت یک واحد یکپارچه به داخل چاه فرستاده میشوند و در آب غوطه ور هستند.
- سیستم گیربکس و پمپ توربینی: در این حالت، موتور (برقی یا دیزل) روی سطح زمین قرار دارد. گیربکس کنار آن است و فقط پمپ و شافت های انتقال قدرت به داخل چاه میروند.
چرا در بسیاری از چاههای عمیق، گیربکس یک انتخاب حیاتی است؟
استفاده از سیستم گیربکسی مزایای انکارناپذیری دارد که آن را به یک انتخاب استراتژیک تبدیل میکند:
- دسترسی و تعمیرات آسان: موتور و گیربکس روی زمین هستند. اگر خراب شوند، تعمیر آن ها ساده است. اما در پمپ شناور، برای کوچکترین ایراد موتوری، باید کل پمپ، لوله ها و کابل ها را از عمق صد ها متری چاه بیرون کشید که عملیاتی بسیار پرهزینه و زمان بر است.
- انعطاف در منبع انرژی: این مهمترین مزیت در بخش کشاورزی ایران است. شما میتوانید گیربکس را با موتور دیزل یا شافت تراکتور به حرکت درآورید. پمپ شناور فقط و فقط با برق کار میکند و در بسیاری از مناطق کشاورزی، دسترسی به برق سه فاز پایدار وجود ندارد.
- طول عمر و دوام: گیربکس های صنعتی برای کار دائم و شرایط سخت طراحی شده اند و طول عمر بسیار بالایی دارند.
کاربردهای اصلی گیربکس پمپ آب در صنایع مختلف
اگرچه نام آن “چاه آب” است، اما کاربرد این تجهیزات بسیار فراتر از یک چاه ساده است. ما در رها گیربکس، این محصولات را برای بخش های مختلفی تولید و بهینه سازی میکنیم:
آبیاری کشاورزی (پمپهای توربینی عمودی)
این رایج ترین کاربرد است. برای تامین آب مزارع بزرگ، چاه های عمیق با دبی بالا نیاز است. پمپ های توربینی عمودی که با گیربکس های دیزلی یا تراکتوری کار میکنند، ستون فقرات آبیاری در بسیاری از دشت های ایران هستند.
ایستگاههای پمپاژ صنعتی و شهری
در تصفیه خانه های آب و فاضلاب، ایستگاه های پمپاژ آب شهری، و همچنین در صنایع سنگین مانند فولاد و پتروشیمی برای برج های خنک کننده، از این سیستم برای جابجایی حجم عظیم آب استفاده میشود. قابلیت اطمینان بالا و کارکرد 24 ساعته در این بخش ها حیاتی است.
سیستمهای حیاتی اطفاء حریق (Fire Pumps)
در سیستم های آتش نشانی، پمپ ها باید تحت هر شرایطی کار کنند، حتی زمانی که برق قطع شده است. به همین دلیل، استاندارد های جهانی الزام میکنند که پمپ های اطفاء حریق توسط موتور دیزل و یک گیربکس زاویه راست مطمئن به حرکت درآیند تا در لحظه بحران، تامین آب قطع نشود.
انواع گیربکس چاه آب (بررسی فنی مدلهای رایج)
وقتی صحبت از گیربکس چاه آب میکنیم، منظور ما معمولا یکی از این سه دسته اصلی است:

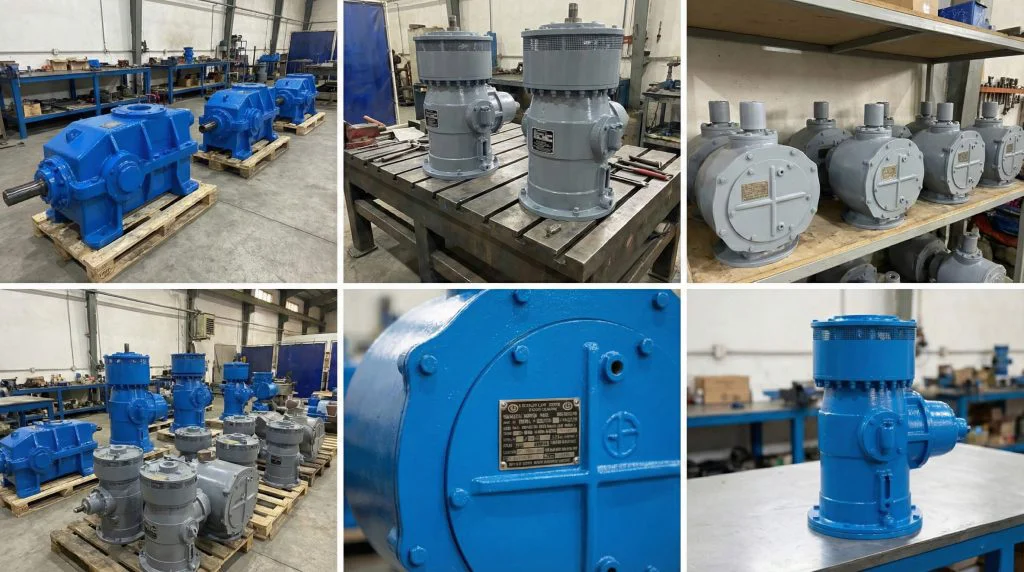

گیربکسهای زاویه راست (Right-Angle): استاندارد صنعتی
این ها گیربکس های تخصصی و سنگین کاری هستند که مشخصا برای پمپ های توربینی طراحی شده اند. بدنه چدنی مستحکم، دنده های مارپیچ مخروطی (اسپیرال بویل) برای کارکرد نرم و کم صدا، و مهمتر از همه، یاتاقان بندی کف گرد بسیار قوی برای تحمل بار های محوری سنگین از ویژگی های اصلی آن ها است.
گیربکسهای پشت تراکتوری (PTO): راهحل منعطف کشاورزی
این مدل، یک راه حل هوشمندانه برای کشاورزان است. این گیربکس ها مستقیما به شافت خروجی تراکتور (شافت پی تی او) متصل میشوند. این گیربکس ها معمولا افزاینده دور هستند؛ یعنی دور پایین تراکتور (حدود 540 دور در دقیقه) را میگیرند و آن را به دور مورد نیاز پمپ (مثلا 1750 یا 3000 دور در دقیقه) افزایش میدهند.
تفاوت طراحی شافت توخالی (Hollow Shaft) و شافت توپر (Solid Shaft)
این یک تفاوت فنی مهم در طراحی گیربکس های زاویه راست است:
- شافت توخالی: در این مدل بسیار رایج (که در آمریکا محبوب است)، شافت پمپ مستقیما از مرکز گیربکس عبور میکند و از بالای آن بیرون می آید. تنظیم ارتفاع پروانه های پمپ از بالای گیربکس و با یک مهره تنظیم انجام میشود که کار را بسیار راحت میکند.
- شافت توپر: در این مدل، شافت گیربکس و شافت پمپ از طریق یک کوپلینگ سخت به یکدیگر متصل میشوند.
راهنمای تخصصی انتخاب گیربکس چاه آب (مهمترین فاکتورها)
اینجا دقیقا همان جایی است که تجربه 20 ساله من به کار می آید. انتخاب اشتباه گیربکس میتواند در عرض چند هفته آن را نابود کند. هنگام انتخاب باید به این 4 فاکتور حیاتی دقت کنید:
محاسبه توان (HP) و گشتاور مورد نیاز پمپ
شما نمیتوانید گیربکس را شانسی انتخاب کنید. توان مورد نیاز مستقیما به عمق پمپاژ (هد) و میزان آبدهی (دبی) بستگی دارد. یک فرمول ساده شده برای محاسبه توان مورد نیاز موتور شما این است:
توان (اسب بخار) = (دبی (متر مکعب بر ساعت) * ارتفاع پمپاژ (متر)) / (270 * راندمان پمپ)
گیربکس شما باید نه تنها این توان را منتقل کند، بلکه دارای ضریب اطمینان کافی (حداقل 1.5 برابر) باشد تا بتواند شوک های ناشی از استارت موتور، به خصوص موتور های دیزل را تحمل کند.
اهمیت حیاتی “یاتاقان کفگرد” (Thrust Bearing) برای تحمل بار محوری
این مهمترین بخش است. گیربکس شما باید وزن عمودی شافت پمپ و فشار دینامیکی آب را تحمل کند. اگر یاتاقان کف گرد گیربکس ضعیف باشد، به سرعت داغ کرده و متلاشی میشود. حتما مطمئن شوید که ظرفیت تحمل بار محوری گیربکس از مجموع وزن شافت ها و نیروی هیدرولیکی پمپ بیشتر باشد.
نقش دندههای اسپیرال بویل (Spiral Bevel) در کاهش صدا و افزایش راندمان
گیربکس های ارزان قیمت از دنده های مخروطی ساده استفاده میکنند که پر سر و صدا هستند و ضربه میزنند. اما گیربکس های استاندارد و با کیفیت (مانند محصولاتی که ما در رها گیربکس تولید میکنیم) از دنده های اسپیرال بویل (مارپیچ مخروطی) استفاده میکنند. این دنده ها به دلیل درگیری نرم و تدریجی، هم بسیار کم صدا تر هستند، هم راندمان بالاتری دارند و هم میتوانند گشتاور بسیار بیشتری را در ابعاد مشابه منتقل کنند.
ضرورت سیستم ضد بازگشت (Non-Reverse Ratchet) برای ایمنی پمپ
یک نکته ایمنی حیاتی: وقتی شما پمپ را خاموش میکنید، ستون عظیم آب داخل لوله ها با شدت به سمت چاه باز میگردد و پمپ و شافت را در جهت معکوس با سرعت وحشتناکی میچرخاند.
اگر در همین حین موتور دوباره استارت بخورد، گشتاور مخالف ناشی از آن میتواند شافت را بریده یا دنده های گیربکس را خرد کند. سیستم ضد بازگشت یا “بک استاپ”، یک کلاچ یک طرفه مکانیکی است که داخل گیربکس نصب میشود و به محض شروع چرخش معکوس، شافت را قفل میکند و از بروز فاجعه جلوگیری میکند.
چرا “رها گیربکس” انتخاب اول صنایع برای گیربکسهای صنعتی است؟
انتخاب گیربکس مناسب، ترکیبی از دانش فنی، محاسبات دقیق و شناخت بازار است. این دقیقا جایی است که تخصص ما در “رها گیربکس” به کمک شما می آید.
تخصص ما: طراحی و بومیسازی گیربکسهای سنگینکار
ما فقط یک فروشنده نیستیم؛ ما تولید کننده انواع گیربکس های صنعتی هستیم. ما چالش های صنایع و کشاورزی ایران را عمیقا درک میکنیم. ما گیربکس هایی را طراحی و بومی سازی کرده ایم که دقیقا برای شرایط سخت کاری، گرد و غبار محیطی و نیاز به کارکرد دائم بهینه شده اند.
تضمین کیفیت و خدمات پس از فروش واقعی
برخلاف بسیاری از برند های خارجی که امروز به دلیل تحریم ها خدمات یا قطعات یدکی ندارند، ما در رها گیربکس به محصول خود متعهد هستیم. چون ما خودمان تولید کننده هستیم، تامین قطعات یدکی و ارائه خدمات پس از فروش تخصصی، بخش جدایی ناپذیر کار ماست. ما میدانیم که خوابیدن پمپ آب شما به معنای زیان هنگفت است و اجازه نمیدهیم این اتفاق بیفتد.
اصول کلیدی نگهداری و عیبیابی گیربکس چاه آب
یک گیربکس خوب با نگهداری صحیح، میتواند ده ها سال برای شما کار کند. این دو نکته را جدی بگیرید:
مدیریت روانکاری (انتخاب روغن مناسب و زمان تعویض)
روغن، خون گیربکس است.
- انتخاب روغن: همیشه از ویسکوزیته (غلظت) روغنی که سازنده توصیه کرده است استفاده کنید.
- زمان تعویض: اولین روغن باید حتما بعد از 500 ساعت کار (دوره آب بندی) تعویض شود تا براده های فلزی اولیه خارج شوند. پس از آن، معمولا هر 2500 ساعت کار یا هر 6 ماه یکبار (هر کدام زودتر فرا رسید) باید روغن تعویض گردد.
- هشدار مهم: در محیط های مرطوب (مثل برج خنک کننده)، از روغن های با افزودنی فشار بالا (EP) که حاوی گوگرد هستند، اجتناب کنید. ترکیب رطوبت و گوگرد میتواند اسید تولید کرده و یاتاقان ها را دچار خوردگی کند.
علائم هشداردهنده: صدا، لرزش و افزایش دما
گیربکس شما با شما صحبت میکند. به این علائم گوش دهید:
- صدای غیرعادی (زوزه یا تق تق): نشانه خرابی دنده ها یا یاتاقان ها است.
- لرزش زیاد: احتمالا مشکل از ناهمراستایی (Misalignment) بین موتور و گیربکس است و باید فورا تنظیم شود.
- دمای بیش از حد: یا سطح روغن پایین است، یا روغن نامناسب است، یا گیربکس زیر بار اضافه قرار دارد.
جدول مقایسه فنی: سیستم شافت و گیربکس در مقابل پمپ شناور
برای کمک به تصمیم گیری نهایی شما، این جدول مقایسه ای بسیار مفید خواهد بود:
| ویژگی | سیستم شافت و غلاف (با گیربکس) | پمپ شناور (Submersible) |
| محل محرک | روی سطح زمین (دسترسی آسان) | داخل چاه (غیر قابل دسترس) |
| منبع انرژی | بسیار انعطاف پذیر (برق، دیزل، تراکتور) | محدود (فقط برق سه فاز) |
| تعمیر و نگهداری | آسان و کم هزینه برای موتور و گیربکس | بسیار سخت و پرهزینه (نیاز به بیرون کشیدن کل پمپ) |
| راندمان | بالا (تلفات مکانیکی کم در شافت) | متوسط (تلفات الکتریکی در کابل های طولانی) |
| محدودیت عمق | برای اعماق متوسط مناسب است | برای اعماق بسیار زیاد عالی است |
| آلودگی صوتی | متوسط تا زیاد (بستگی به نوع موتور دارد) | تقریبا بی صدا (موتور زیر آب است) |
| کاربرد ایده آل | کشاورزی، مناطق بدون برق، مصارف صنعتی سنگین | چاه های مسکونی، شهری، چاه های بسیار عمیق |
لیست قیمت گیربکس چاه آب (عوامل موثر بر قیمت)
بسیاری از کاربران به دنبال “لیست قیمت” هستند. اما به عنوان یک متخصص باید بگویم، هیچ لیست قیمت ثابتی برای گیربکس چاه آب وجود ندارد. قیمت مستقیما به عوامل فنی بستگی دارد:
تأثیر مستقیم توان و سایز گیربکس بر قیمت
طبیعتا یک گیربکس 100 اسب بخار که باید گشتاور عظیمی را منتقل کند و یاتاقان های بسیار بزرگی دارد، چندین برابر یک گیربکس 20 اسب بخار قیمت خواهد داشت. هرچه گیربکس بزرگتر و سنگین تر باشد، قیمت آن بالاتر است.
دریافت استعلام قیمت دقیق و مشاوره فنی از رها گیربکس
به جای جستجو برای قیمت های آنلاین که دقیق نیستند، بهترین کار تماس مستقیم با یک تولید کننده است.
ما در رها گیربکس آماده ایم تا به شما مشاوره فنی رایگان ارائه دهیم. شما کافی است اطلاعات چاه خود (عمق، دبی مورد نیاز، نوع موتور) را به ما بدهید، تا مهندسان ما دقیقا محاسبه کنند که شما به چه گیربکسی نیاز دارید. به این ترتیب، شما نه هزینه اضافی برای گیربکس بزرگتر از نیازتان پرداخت میکنید و نه گیربکسی میخرید که زیر بار کار شما دوام نیاورد.
جمعبندی: انتخاب هوشمندانه برای یک عمر بهرهبرداری
گیربکس چاه آب، قلب تپنده سیستم پمپاژ شماست. این یک قطعه مصرفی نیست، بلکه یک سرمایه گذاری بلند مدت است. انتخاب یک گیربکس با کیفیت، با مهندسی دقیق و از یک تولید کننده معتبر مانند رها گیربکس، به معنای تضمین سال ها کارکرد بی وقفه، کاهش هزینه های تعمیر و نگهداری و در نهایت، آرامش خاطر برای شماست.
سوالات متداول (FAQ)
عمر مفید گیربکس چاه آب چقدر است؟
اگر گیربکس به درستی انتخاب شده باشد (اور سایز نباشد یا ضعیف تر از نیاز نباشد) و برنامه نگهداری و روانکاری آن (تعویض به موقع روغن) به دقت انجام شود، یک گیربکس صنعتی با کیفیت میتواند به راحتی بیش از 20 سال بدون نیاز به تعمیر اساسی کار کند.
آیا میتوان از گیربکس خودرو برای پمپ چاه استفاده کرد؟
خیر، به هیچ وجه. این اشتباهی است که متاسفانه گاهی دیده میشود. گیربکس خودرو برای انتقال گشتاور متغیر در زمان کوتاه طراحی شده است. اما گیربکس چاه آب باید گشتاور ثابت و بار محوری سنگین را به صورت 24 ساعته و 7 روز هفته تحمل کند. استفاده از گیربکس خودرو منجر به داغ شدن و تخریب آن در کمتر از چند روز میشود.
تفاوت گیربکس افزاینده و کاهنده در پمپهای چاه چیست؟
- گیربکس کاهنده (Reducer): رایج ترین نوع است. دور بالای الکتروموتور (مثلا 1750 دور) را میگیرد و به دور پایین تر مورد نیاز پمپ (مثلا 1450 دور) کاهش میدهد و همزمان گشتاور را افزایش میدهد.
- گیربکس افزاینده (Increaser): این مدل مخصوص گیربکس های پشت تراکتوری است. دور پایین شافت تراکتور (مثلا 540 دور) را میگیرد و به دور بالای مورد نیاز پمپ (مثلا 1750 یا 3000 دور) افزایش میدهد.
