توضیحات

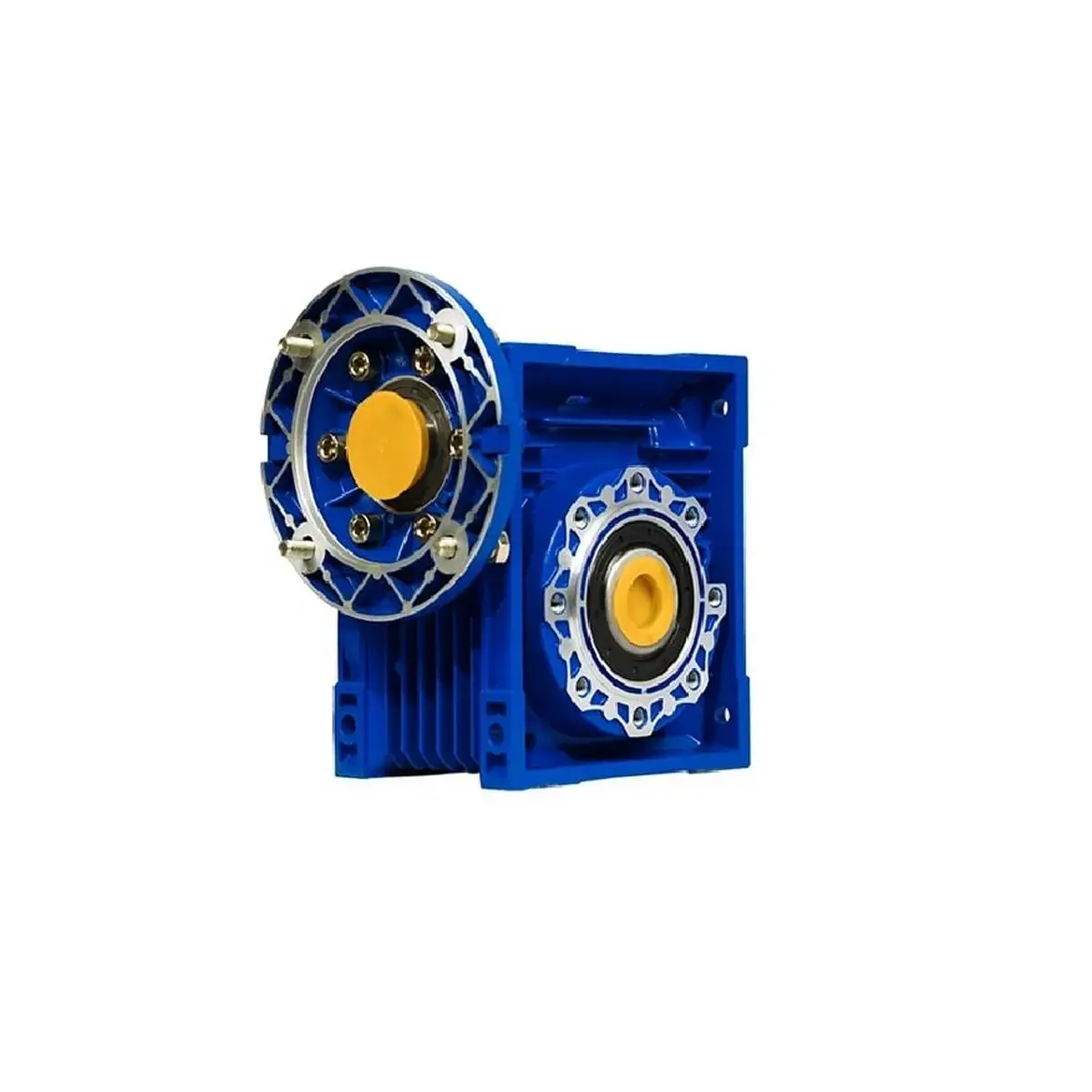

گیربکس NMRV063 یک جعبه دنده حلزونی کتابی با پوسته آلومینیومی، فاصله مرکز 63 میلیمتر و مطابق با استاندارد جهانی NMRV است .
جدول مشخصات فنی (تطابق با تصویر و منابع)
| مشخصه | مقدار بر اساس تصویر | مقدار استاندارد NMRV063 |
|---|---|---|
| سایز (فاصله مرکز) | 63 میلیمتر | 63 میلیمتر |
| جنس پوسته | آلومینیوم | آلومینیوم |
| قطر شافت ورودی | 19 و 24 میلیمتر | 19 و 24 میلیمتر |
| قطر شافت خروجی | 25 میلیمتر | 25 میلیمتر |
| فریم موتور قابل نصب | 80, 90 | 71B14, 80B5/B14, 90B5 |
| وزن | 7.0 کیلوگرم | 6-7 کیلوگرم |
| بازه نسبت تبدیل | 59:1 | 7.5:1 تا 100:1 |
گشتاور و راندمان (تخمینی)
| نسبت تبدیل | گشتاور نامی (Nm) | راندمان | خودقفل شوندگی |
|---|---|---|---|
| 10:1 | ~60-90 | ~85-90% | خیر |
| 20:1 – 30:1 | ~90-120 | ~80-85% | خیر |
| 40:1 | ~120-160 | ~70-75% | جزئی |
| 50:1 – 60:1 | ~120-166 | ~60-70% | کامل |
نکات کلیدی
-
مواد اولیه: ورم از فولاد 20CrMnTi با سختی 56-62 HRC، چرخ حلزونی از آلیاژ مس 9-4/چدن
-
روغنکاری: واحدهای آلومینیومی با روغن سنتتیک پر شده و نیاز به تعویض دورهای ندارد
-
خودقفل شوندگی: در نسبت 59:1 به بالا (با توجه به تصویر)، گیربکس خودقفل شونده است
کاربردهای پیشنهادی
| کاربرد | توضیح |
|---|---|
| نوار نقالههای متوسط | توان 0.75-2.2 کیلووات، نسبت 20:1 تا 40:1 |
| بالابرهای سبک (تا 500 کیلوگرم) | نسبت 60:1 با خودقفل شوندگی کامل |
| میکسرهای صنعتی | گشتاور 120-160 نیوتن متر |
| دستگاههای بستهبندی | ابعاد جمعوجور و صدای کم (حدود 45 دسی بل) |
مشاهده مزایا و مشخصات فنی گیربکس چینی مکعبی NMRV سایز 50 در رهاگیربکس.
