گیربکس بیل مکانیکی فلندر

توضیحات

در دنیای استخراج معادن روباز (Surface Mining)، بیل‌های چرخ سطلی (Bucket Wheel Excavators – BWEs) غول‌پیکرترین ماشین‌آلات متحرک ساخته دست بشر هستند. این دستگاه‌های عظیم با وزن هزاران تن و طول بازویی بیش از ۱۰۰ متر، برای برداشت مداوم (Continuous Mining) لایه‌های زغال سنگ، سنگ آهک و فسفات به کار می‌روند. قلب سیستم حرکتی و چرخشی این ابرماشین‌ها، گیربکس چرخش (Slewing Gear Drive) است که وظیفه چرخش کل سازه فوقانی (Upper Carriage) و بازوی بارگیری را بر عهده دارد. برند فلندر (Flender) با سری گیربکس‌های سیاره‌ای PLANUREX 2 PBUC، استاندارد طلایی جهانی برای این کاربرد حیاتی و فوق‌سنگین محسوب می‌شود. جهت سفارش گیربکس خورشیدی با متخصصین رهاگیربکس مشورت نمایید.

در این مقاله، طراحی خاص PLANUREX 2 PBUC، سیستم درایو یکپارچه، ترکیب با گیربکس مخروطی-مارپیچ (Bevel-Helical)، جزئیات فنی سایزها و گشتاورها، و مزایای کلیدی این سیستم را بررسی می‌کنیم.

گیربکس چرخش (Slewing Gear)؛ وظیفه و چالش

در یک بیل چرخ سطلی، قسمت‌های مختلفی نیاز به گیربکس دارند (حرکت چرخ سطلی، حرکت زنجیر نقاله، حرکت کاترپیلارها)، اما حساسترین و بزرگ‌ترین آنها گیربکس چرخش (Slewing Gear Drive) است. این گیربکس:

1. کل سازه فوقانی (کابین، بازوی عظیم با چرخ سطلی در انتها و سیستم تخلیه) را که وزنی در حدود هزاران تن دارد، می‌چرخاند.

2. تحت لحظات خمشی عظیم (High Tilting Moments) ناشی از وزن بازوی بلند و نیروهای برش در حین حفاری کار می‌کند.

3. نیاز به قابلیت قفل شوندگی (Braking) در موقعیت مشخص (برای تخلیه بار در نقطه دقیق) دارد.

فلندر برای این منظور یک راه‌حل کاملاً یکپارچه و مدولار طراحی کرده است .

راه‌حل تخصصی فلندر: PLANUREX 2 PBUC

مهم‌ترین نکته در مورد گیربکس بیل مکانیکی فلندر، سری اختصاصی PLANUREX 2 PBUC است. این سری به طور ویژه برای درایوهای چرخش (Slewing Gear Drives) در بیل‌های چرخ سطلی (Bucket Wheel Excavators) توسعه یافته است .

ساختار یکپارچه و مدولار

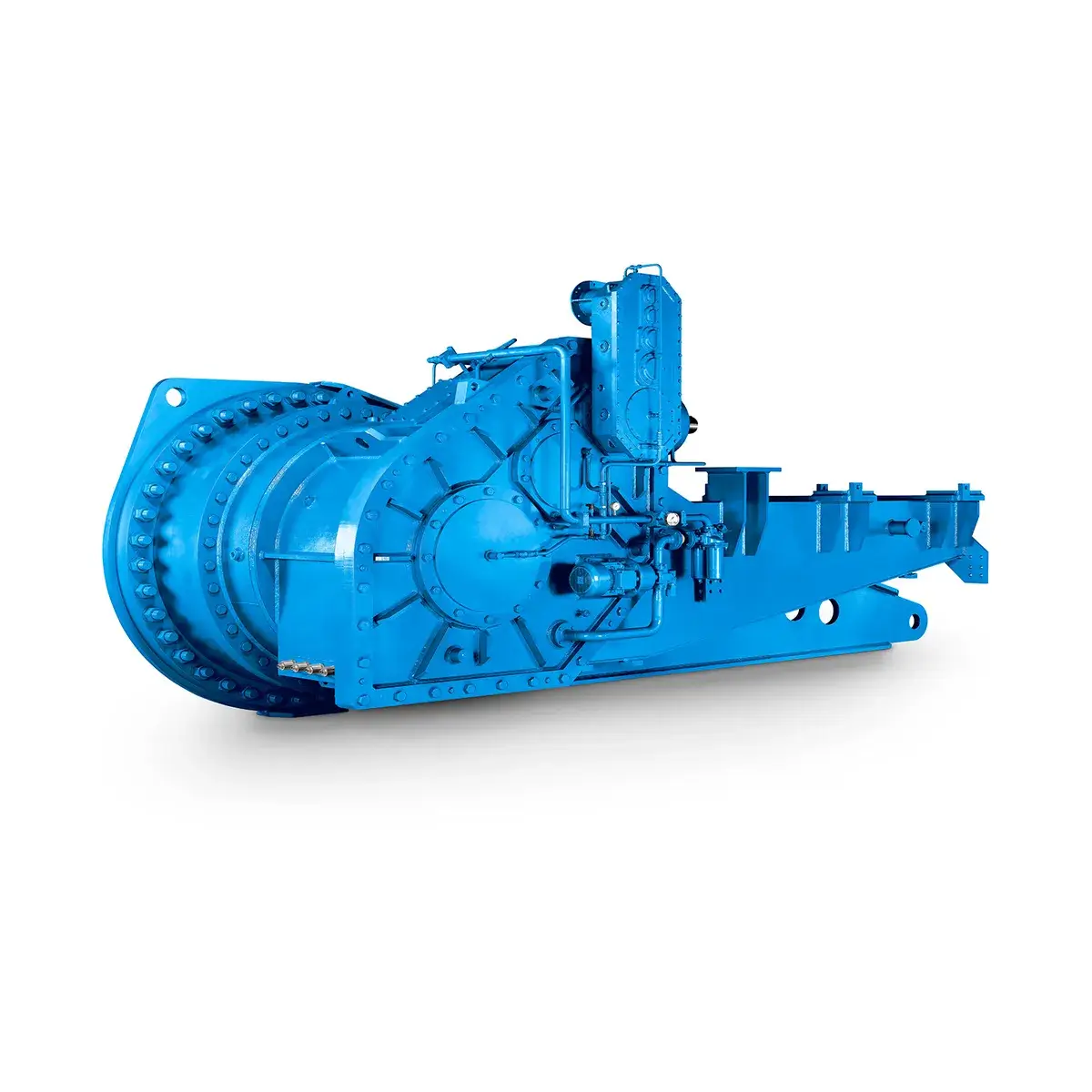

اساس کار این گیربکس، یک گیربکس خورشیدی (Planetary Gear Unit) است که در یک مجموعه کامل و یکپارچه نصب می‌شود. این مجموعه شامل اجزای زیر است :

• گیربکس سیاره‌ای PLANUREX 2 PBUC: هسته اصلی انتقال قدرت و افزایش گشتاور.

• گیربکس ورودی مخروطی یا مخروطی-مارپیچی (Bevel / Bevel-Helical Gear Unit): این بخش روی گیربکس سیاره‌ای سوار می‌شود تا جهت ورودی قدرت را ۹۰ درجه تغییر دهد و یک مرحله کاهش سرعت اضافی ایجاد کند. این کار برای تطبیق موتور افقی با شافت عمودی خروجی گیربکس چرخش ضروری است .

• براکت (Bracket) یکپارچه: موتور، ترمز (Brake) و کوپلینگ همگی روی یک براکت که مستقیماً به گیربکس متصل است، نصب می‌شوند.

مزیت کلیدی: حذف ترازسازی در محل (No On-site Alignment)

یکی از بزرگ‌ترین چالش‌های نصب گیربکس‌های سنگین، ترازسازی دقیق (Alignment) بین موتور، کوپلینگ و گیربکس است. در سیستم PLANUREX 2 PBUC فلندر، تمام اجزای محرک (موتور، ترمز، کوپلینگ و گیربکس) از قبل روی یک براکت مشترک در کارخانه مونتاژ می‌شوند . در نتیجه، این واحد (Drive Unit) به صورت یک پکیج کامل به محل پروژه ارسال می‌شود و در محل نصب، نیازی به ترازسازی در محل نیست (No alignment on-site). این ویژگی، زمان نصب و راه‌اندازی را به طور چشمگیری کاهش می‌دهد.

قابلیت جذب لقی (Eccentric Installation)

به دلیل دقت بسیار بالای مورد نیاز در سیستم چرخش (Slewing Ring)، فلندر قابلیت نصب خارج از مرکز (Eccentric Installation) را فراهم کرده است. این ویژگی اجازه می‌دهد تا لقی (Backlash) بین پینیون خروجی گیربکس (Pinion) و چرخ‌دنده حلقوی (Girth Gear) در مسیر چرخش، به طور دقیق تنظیم شود . این کار از برخورد دندانه‌ها در حین استارت و استاپ‌های سنگین جلوگیری کرده و عمر تجهیزات را افزایش می‌دهد.

مشخصات فنی کلیدی (مستخرج از مستندات)

بر اساس دفترچه‌های راهنمای مونتاژ و دیتاشیت‌های فلندر، مشخصات فنی این سری به شرح زیر است:

نکته تخصصی: دفترچه راهنمای اختصاصی این سری (BA 9213 en 03/2012) تأکید می‌کند که این گیربکس “برای استفاده در بیل‌های چرخ سطلی (bucket-wheel excavators) توسعه یافته است” و به عنوان “درایو چرخش (Slewing Gear Drive)” مورد استفاده قرار می‌گیرد .

مزایای کلیدی طراحی (بر اساس مستندات فلندر)

بر اساس اطلاعات فنی منتشر شده توسط فلندر برای درایوهای چرخش، مزایای این گیربکس به شرح زیر است :

• طراحی جمع‌وجور و کم‌وزن (Compact, space-saving design & Low weight): به دلیل استفاده از تکنولوژی سیاره‌ای (Planetary)، چگالی توان بسیار بالاست و فضای کمتری در اتاقک ماشین اشغال می‌کند.

• نویز عملیاتی پایین (Low noise level): به دلیل بهینه‌سازی پروفیل دندانه‌ها (Optimized tooth geometry) و سرعت‌های پایین غلتشی و لغزشی .

• عمر طولانی (Optimized sealing systems prolong the service life): استفاده از سیستم‌های آب‌بندی بهینه (Optimized Sealing Systems) برای جلوگیری از نفوذ گردوغبار شدید محیط معدن به داخل گیربکس .

• قابلیت اطمینان عملیاتی حداکثر (Maximum operational reliability): طراحی روبوست (Robust design) این گیربکس، استاندارد جهانی در صنعت معدن و سیمان است .

کاربردها و صنایع مرتبط

سری PLANUREX 2 فلندر (که گیربکس بیل مکانیکی زیرمجموعه آن است) در صنایع زیر کاربرد دارد :

جمع‌بندی و توصیه تخصصی

گیربکس بیل مکانیکی فلندر (سری PLANUREX 2 PBUC) یک محصول فوق‌تخصصی، سیاره‌ای و کاملاً یکپارچه است که برای تحمل بزرگ‌ترین گشتاورها و شرایط محیطی سخت در سیستم چرخش بیل‌های چرخ سطلی طراحی شده است. مزیت کلیدی آن، حذف نیاز به ترازسازی در محل و امکان تنظیم دقیق لقی چرخ‌دنده حلقوی (Girth Gear) است که منجر به کاهش چشمگیر زمان نصب و افزایش طول عمر تجهیزات می‌شود .

نکات کلیدی برای انتخاب گیربکس بیل مکانیکی فلندر:

تیم فنی رها گیربکس با در اختیار داشتن دانش کامل از برند فلندر و دسترسی به دفترچه‌های راهنمای فنی (مانند BA 9213 برای سری PBUC)، آماده ارائه مشاوره تخصصی برای انتخاب، تأمین و یا تعمیر گیربکس چرخش بیل مکانیکی شما بر اساس سایز ماشین، گشتاور مورد نیاز و شرایط عملیاتی معدن است.
