توضیحات

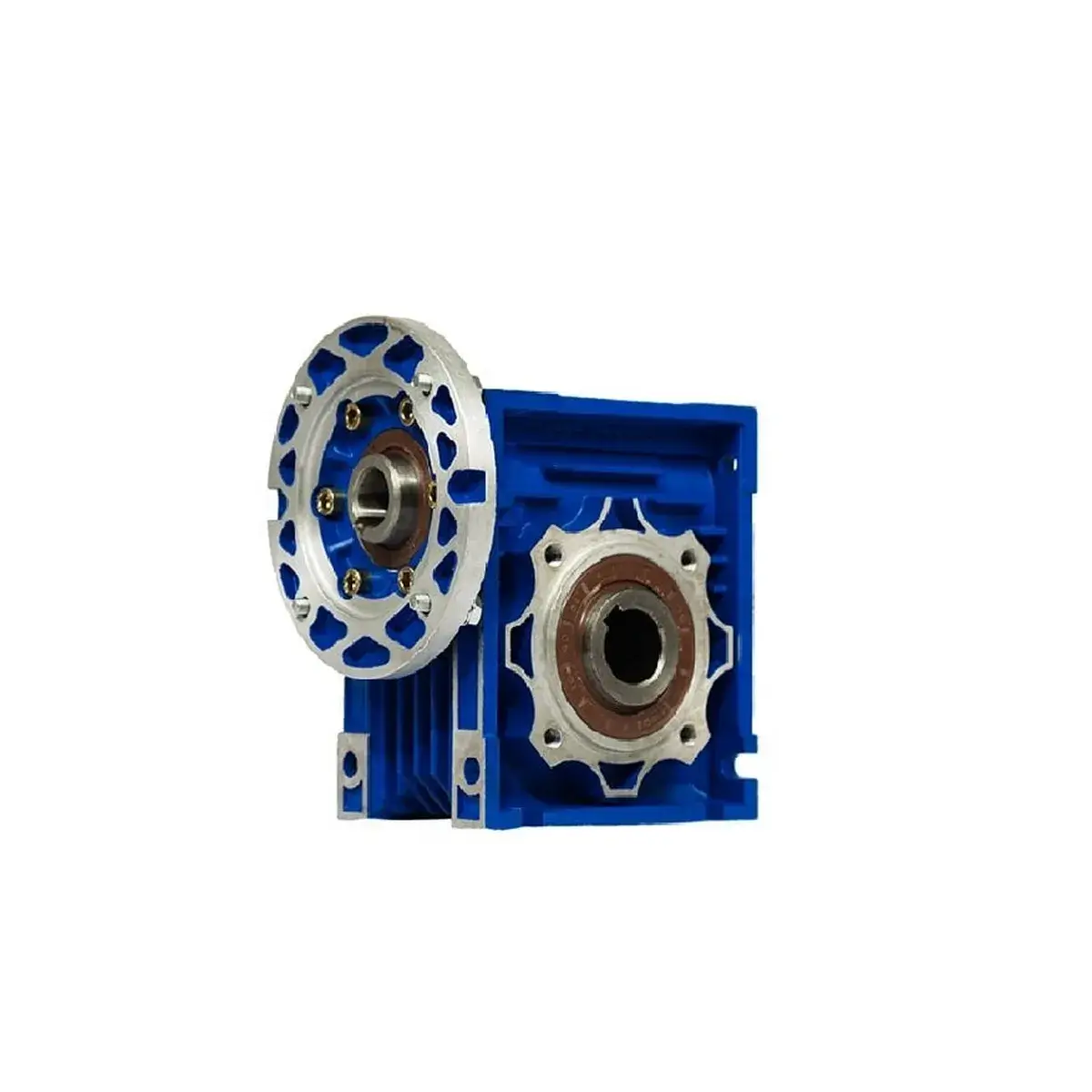

گیربکس مکعبی سری W سایز 50 سهند گیربکس، یک جعبه دنده حلزونی جمعوجور با وزن 4 کیلوگرم و حداکثر گشتاور 74 نیوتن متر است. این محصول حد واسط بین سایز 30 (1.4kg, 20Nm) و سایز 63 (7kg, 138Nm) محسوب میشود و برای کاربردهای سبک تا متوسط با توان حداکثر 1.3 کیلووات طراحی شده است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع گیربکس | حلزونی – سری W (مکعبی / NMRV) |
| سایز (فاصله مرکز) | 50 میلیمتر |
| وزن | 4 کیلوگرم |
| جنس بدنه | آلومینیوم |
| حداکثر گشتاور خروجی | 74 نیوتن متر |
| قطر شافت ورودی | 14, 19 میلیمتر (هالوشافت) |
| قطر شافت خروجی | 25 میلیمتر |
| فریم موتور قابل نصب | 71, 80 |
| بازه نسبت تبدیل | 5 تا 100 |
| دور خروجی (موتور 1400 دور) | 14 تا 280 دور بر دقیقه |
| توان ورودی (موتور 1400 دور) | 0.19 تا 1.3 کیلووات |
| گارانتی | 6 ماه |
نکات کلیدی
ویژگیها
-
وزن مناسب (4 کیلوگرم) ← نصب یک نفره
-
پوسته مکعبی ← نصب روی هر 6 سطح (کف، دیوار، سقف)
-
3 نوع ورودی (هالوشافت / B14 / B5)
-
3 نوع خروجی (هالوشافت / فلنج / فلنج پایه بلند)
-
قفل شوندگی در نسبتهای بالای 50
تفاوت با سایزهای دیگر
| سایز | وزن | گشتاور | توان | کاربرد |
|---|---|---|---|---|
| 30 | 1.4kg | 20Nm | 0.41kW | فوق سبک، آزمایشگاهی |
| 50 | 4kg | 74Nm | 1.3kW | سبک صنعتی |
| 63 | 7kg | 138Nm | 2.4kW | نیمه سنگین |
کاربردها
-
میکسرهای 20-50 لیتری (خمیر، مواد شیمیایی سبک)
-
نوار نقالههای با عرض 20-30 سانتیمتر
-
دستگاههای بستهبندی نیمه صنعتی
-
بالابرهای سبک (ظرفیت تا 250 کیلوگرم)
-
تجهیزات چوببری کوچک
-
دستگاههای پرس کوچک
سوالات متداول (FAQ)
نسبت 5 به 1 چه کاربردی دارد؟
با نسبت 5 و موتور 1400 دور، خروجی 280 دور دریافت میکنید. این سرعت بالا برای دستگاههای بستهبندی پرسرعت و کانوایرهای سریع مناسب است.
کدام نوع خروجی بهتر است؟
-
هالوشافت: اگر شفت دستگاه میخواهد از گیربکس عبور کند (نیاز به بازوی واکنش)
-
فلنج (F/FC): اگر میخواهید دستگاه را مستقیماً پیچ کنید (بدون بازوی واکنش)
هر چند وقت یکبار روغن تعویض شود؟
-
حجم روغن: ~0.25 لیتر
-
نوع روغن: Shell Omala S4 WE 150 یا SAE 80W-90
-
تعویض اولیه: 500 ساعت | بعدی: هر 3000-4000 ساعت
گیربکس های صنعتی در صنایع مختلفی مانند فولاد، سیمان نیروگاهی، پلاستیک، لاستیک، کاغذ، آسانسور، چرم، معدن و معدن، مواد غذایی و یا حتی در تجهیزات، انتقال مواد مانند آسانسور و نوار نقاله و بسیاری از صنایع دیگر کاربرد دارند. مشاهده مشخصات گیربکس مکعبی سهند سری w سایز 40 درسایت رها گیربکس.
