توضیحات

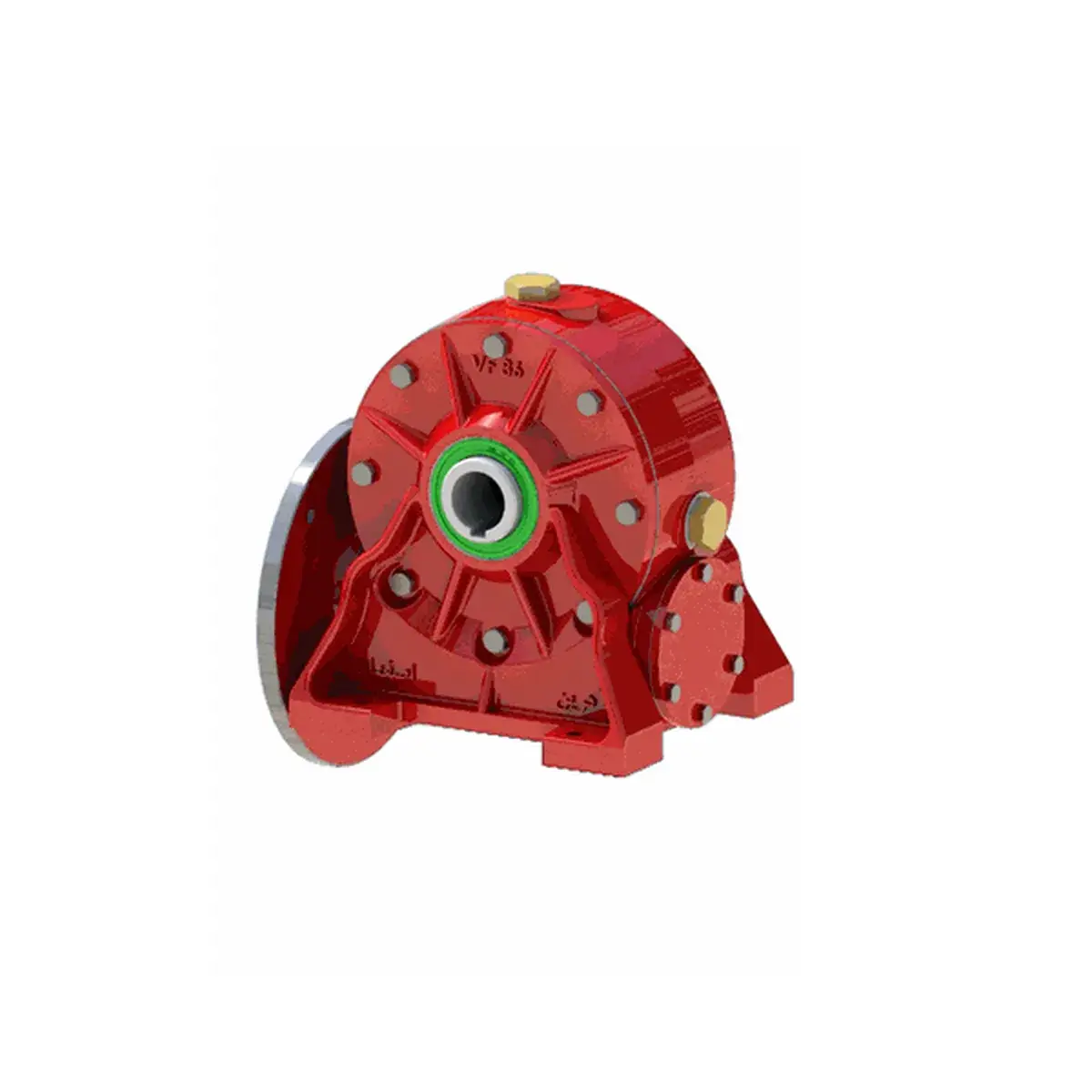

گیربکس حلزونی MVF نرمال شاکرین سایز 86 تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس حلزونی MVF نرمال سایز 86 را برای صنایع نیمهسنگین و کاربردهایی که نیاز به استحکام چدن با ابعاد جمعوجور دارند عرضه میکند. این گیربکس در سایزی بین 62 و 110 قرار دارد و برای محیطهای کاری سختتر که پوسته آلومینیومی کافی نیست، طراحی شده است.
مشخصات فنی گیربکس حلزونی MVF نرمال شاکرین سایز 86
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | MVF (سری گیربکسهای حلزونی جعبهای – نسخه سنگین/صنعتی) |
| سایز گیربکس | 86 (فاصله مرکزی 86 میلیمتر – سایز میانی کوچک) |
| نوع گیربکس صنعتی | گیربکس حلزونی نرمال – جعبهای |
| نوع دنده | حلزونی (Worm Gear) – گشتاور مناسب، خودقفل شوندگی |
| قطر شافت ورودی | 24 میلیمتر (ثبت شده در مشخصات) |
| قطر شافت خروجی | 35 میلیمتر (ثبت شده در مشخصات) |
| جنس پوسته (بدنه) | چدن (Cast Iron) – مستحکم، مقاوم به ضربه و لرزش |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی – سخت کاری سطحی 58-60 HRC |
| جنس دنده حلزون (Worm Gear) | برنز فسفردار درجه یک |
| نوع آببندی | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبت کاهش | 1:5 تا 1:100 (دامنه گسترده) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 27 کیلوگرم (27000 گرم) |
| توان مجاز ورودی (تقریبی) | 1.5 تا 2.5 اسب بخار |
| گشتاور خروجی اسمی (تقریبی) | 80 تا 200 نیوتنمتر |
جایگاه سایز 86 در خانواده گیربکسهای حلزونی
| سایز | فاصله مرکزی | شافت ورودی | شافت خروجی | جنس پوسته | وزن | توان مجاز | گشتاور |
|---|---|---|---|---|---|---|---|
| VF 62 | 62mm | 19mm | 25mm | آلومینیوم | 6.5kg | 0.5-1 HP | 30-100 Nm |
| MVF 86 | 86mm | 24mm | 35mm | چدن | 27kg | 1.5-2.5 HP | 80-200 Nm |
| VF 110 | 110mm | 28mm | 40mm | چدن | 34kg | 2-3.5 HP | 150-350 Nm |
سایز 86 یک گزینه میانی استراتژیک است: کوچکتر از 110، قدرتمندتر از 62، با پوسته چدنی برای استحکام بیشتر.
تفاوت MVF سایز 86 با VF سایز 62 و VF سایز 110
| معیار | VF 62 | MVF 86 | VF 110 | بهترین انتخاب برای… |
|---|---|---|---|---|
| جنس پوسته | آلومینیوم | چدن | چدن | MVF 86 – استحکام چدن |
| وزن | 6.5kg | 27kg | 34kg | MVF 86 – وزن متوسط |
| شافت ورودی | 19mm | 24mm | 28mm | MVF 86 – اندازه استاندارد |
| شافت خروجی | 25mm | 35mm | 40mm | MVF 86 – اندازه مناسب |
| توان مجاز | 0.5-1 HP | 1.5-2.5 HP | 2-3.5 HP | MVF 86 – توان متوسط |
| گشتاور | 30-100 Nm | 80-200 Nm | 150-350 Nm | MVF 86 – گشتاور متوسط |
| تحمل ضربه | کم | خوب | خوب | MVF 86 برای محیطهای نیمهسخت |
| نوع کاربری | سبک، دقیق | نیمهسنگین | سنگین سبک | MVF 86 – نقطه بهینه |
کاربردهای اصلی گیربکس حلزونی MVF سایز 86 شاکرین
| صنعت | تجهیزات متصل شونده | دلیل انتخاب MVF سایز 86 |
|---|---|---|
| صنایع غذایی | میکسر خمیر 40-60 کیلوگرمی، نوار نقاله بستهبندی | توان کافی + پوسته چدنی مستحکم |
| دروازههای صنعتی سبک | کرکره برقی صنعتی، درب پارکینگ سنگین | خودقفل شوندگی + استحکام چدن |
| صنایع داروسازی | میکسر پودر، گرانولاتور، دستگاه تبلتزن | دقت بالا + مقاومت به شستشو |
| بتن و ساختمان | میکسر بتن 200 لیتری، بلوکزن کوچک | گشتاور راهاندازی مناسب |
| کشاورزی صنعتی | نوار نقاله محصولات، میکسر خوراک دام (300 کیلوگرمی) | مقاومت در برابر گردوغبار و رطوبت |
| جرثقیل و بالابر | بالابرهای 100-200 کیلوگرمی | خودقفل شوندگی + ضریب اطمینان |
| صنایع شیمیایی | همزن مخازن 1-2 مترمکعبی | پوسته چدنی مقاوم به خوردگی سطحی |
| آسیابها | آسیاب چکشی کوچک، آسیاب ادویه | تحمل لرزش متوسط |
| بازیافت سبک | خردکن کاغذ، خردکن پلاستیک بسیار سبک | استحکام بیشتر از آلومینیوم |
مزایای MVF سایز 86
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | پوسته چدنی مستحکم | مقاومت بالا در برابر ضربه و لرزش – برخلاف آلومینیوم |
| 2 | وزن 27 کیلوگرم | نصب با دو نفر – بدون نیاز به جرثقیل |
| 3 | شافت ورودی 24 میلیمتر | اندازه استاندارد برای موتورهای 1.5-2.5 اسب |
| 4 | شافت خروجی 35 میلیمتر | اندازه مناسب برای تجهیزات نیمهسنگین |
| 5 | توان 1.5-2.5 اسب | نقطه بهینه برای بسیاری از کاربردهای صنعتی |
| 6 | گشتاور 80-200 Nm | پوشش دهنده طیف وسیعی از نیازها |
| 7 | قابلیت خودقفل شوندگی | ایمنی در بالابرها و دروازههای عمودی |
| 8 | جایگزین مناسب برای سایز 110 | وقتی سایز 110 بزرگ و سنگین است |
| 9 | مقاوم در برابر خوردگی سطحی | پوسته چدن با پوشش ضد زنگ |
| 10 | قیمت مناسب | اقتصادیتر از سایز 110 |
جدول گشتاور خروجی بر اساس نسبت کاهش (MVF سایز 86)
| نسبت کاهش | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | کاربرد مناسب |
|---|---|---|---|
| 1:10 | 150 | ~80-95 | نوار نقالههای بستهبندی |
| 1:15 | 100 | ~100-120 | میکسرهای صنعتی کوچک |
| 1:20 | 75 | ~120-150 | نوار نقاله شیبدار، فیدرها |
| 1:30 | 50 | ~150-170 | بالابر سطلی کوچک |
| 1:40 | 37.5 | ~170-190 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~190-200 (حداکثر) | جرثقیلهای سبک، وینچها |
قابلیت خودقفل شوندگی در MVF سایز 86
| نسبت کاهش | وضعیت خودقفل شوندگی | کاربرد ایمنی |
|---|---|---|
| 1:5 تا 1:15 | خیر | کاربردهای چرخش آزاد |
| 1:20 تا 1:30 | ممکن است | استعلام لازم از شرکت رهاگیربکس |
| 1:40 تا 1:100 | بله | ایمن برای بالابرهای 100-200 کیلوگرمی و دربهای عمودی |
نکته ایمنی: در کاربردهای بالابر با بار بیش از 150 کیلوگرم، حتی با خودقفل شوندگی، استفاده از ترمز کمکی الکترومکانیکی توصیه میشود.
راهنمای انتخاب: MVF 86 یا VF 62 یا VF 110؟
| شرایط شما | گزینه مناسب | توضیح |
|---|---|---|
| محیط تمیز، وزن بسیار مهم، توان زیر 1 اسب | VF 62 | آلومینیوم – سبکترین گزینه |
| محیط نیمهسخت، نیاز به استحکام چدن، توان 1.5-2.5 اسب | MVF 86 | نقطه بهینه |
| فضای کافی، توان 2-3.5 اسب، بار سنگینتر | VF 110 | بزرگتر و قویتر |
| محیط دارای ضربه و لرزش متوسط | MVF 86 | چدن مستحکمتر از آلومینیوم |
| نیاز به شافت خروجی 35mm | MVF 86 | اندازه منحصر به فرد |
| بودجه محدود اما نیاز به چدن | MVF 86 | اقتصادیتر از 110 |
راهنمای سفارش گیربکس حلزونی MVF نرمال سایز 86
| ردیف | پارامتر | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبت کاهش موردنیاز | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | توان موتور ورودی (اسب بخار) | 1.5 – 2.5 اسب |
| 3 | دور خروجی دقیق موردنیاز (rpm) | با توجه به خط تولید |
| 4 | گشتاور بار (نیوتنمتر) | حداکثر 200 Nm |
| 5 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر |
| 6 | شرایط محیطی | غبار، رطوبت، ضربه، لرزش |
| 7 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 8 | کاربرد نهایی | میکسر، درب صنعتی، بالابر، نوار نقاله |
نکات نگهداری گیربکس حلزونی MVF سایز 86
| اقدام | دوره زمانی | توضیح |
|---|---|---|
| تعویض روغن گیربکس | هر 6-12 ماه | روغن صنعتی EP 220 – حجم ~1-1.5 لیتر |
| بازرسی دنده برنزی از نظر سایش | هر 12 ماه | سایش طبیعی – در MVF کمتر است |
| بررسی آببندی از نظر نشتی | هر 3 ماه | جلوگیری از هدررفت روغن |
| اندازهگیری دمای بدنه | ماهانه | دمای بالای 80 درجه هشدار |
| بازرسی لقی شافت خروجی | هر 6 ماه | لقی مجاز کمتر از 0.06 میلیمتر |
| بازرسی تراز کوپلینگ با موتور | هر 6 ماه | عدم تراز باعث شکستن شفت ورودی 24mm میشود |
جمعبندی: MVF 86 برای چه کسانی مناسب است؟
| نوع مشتری | دلیل انتخاب MVF 86 |
|---|---|
| تولیدکنندگان دربهای صنعتی سبک | استحکام چدن + خودقفل شوندگی + وزن 27 کیلوگرم |
| صنایع غذایی نیمهسنگین | میکسرهای 40-60 کیلوگرمی با پوسته چدنی مقاوم |
| کارخانههایی که سایز 110 برایشان بزرگ است | جایگزین جمعوجورتر با توان نزدیک |
| بالابرهای 100-200 کیلوگرمی | خودقفل شوندگی + ضریب اطمینان چدن |
| معادن خیلی کوچک و کارگاههای معدنی سبک | تحمل گردوغبار و لرزش بهتر از آلومینیوم |
| تولیدکنندگان تجهیزات صنعتی (OEM) | نقطه بهینه قیمت به قدرت |
برای خرید و مشاهده مشخصات گیربکس حلزونی MVF نرمال شاکرین سایز 62 به صفحه آن رجوع کنید.
مشخصات فنی گیربکس حلزونی MVF نرمال شاکرین سایز 86
