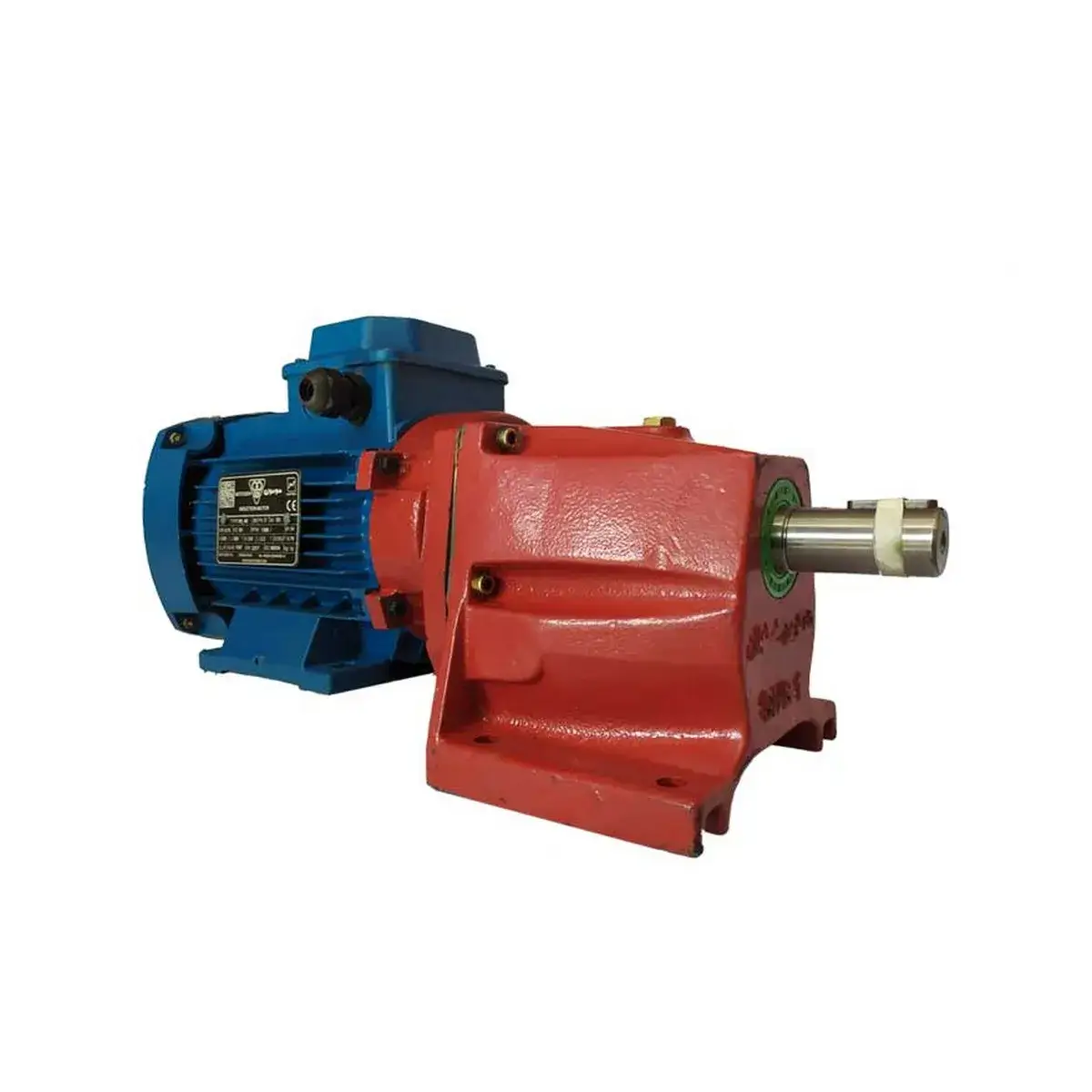

الکترو گیربکس شافت مستقیم شاکرین 60 اسب تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس صنعتی شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، الکترو گیربکس شافت مستقیم هلیکال 60 اسب را برای صنایع سنگین و عملیاتهای 24 ساعته عرضه میکند. این محصول با توان نامی 45 کیلووات (60 اسب بخار)، یکی از قدرتمندترین الکتروگیربکسهای شافت مستقیم موجود در بازار ایران است که برای راهاندازی تجهیزات با گشتاور بسیار بالا طراحی شده است.
تفاوت مدل 60 اسب با توانهای پایینتر
-
توان اسمی 60 اسب (45 کیلووات) – مناسب برای خطوط تولید سیمان، فولاد و معادن بزرگ
-
وزن 551 تا 600 کیلوگرم – نشاندهنده بدنه بسیار مستحکم و دندههای پهن با مدول بالا
-
ابعاد بزرگ 618×570×1233 میلیمتر – نیازمند فضای نصب اختصاصی و فونداسیون بتنی
-
مناسب برای بارهای ضربهای و شوک بالا – مانند سنگشکنها، آسیابهای گلولهای و نوار نقالههای طولانی
مشخصات فنی الکترو گیربکس شاکرین 60 اسب
| پارامتر | مقدار / توضیح |
|---|---|
| سری محصول | G (هلیکال شافت مستقیم) |
| نوع دنده | هلیکال (مارپیچ) – بیصدا و با راندمان بالا |
| سایز گیربکس | GY 100 میلیمتر (فاصله مرکز) |
| توان نامی | 60 اسب بخار (45 کیلووات) |
| نسبت کاهش | 1:10 تا 1:14 (انتخابی) |
| دور خروجی | 101 تا 150 دور در دقیقه (با دور ورودی 1500 rpm) |
| گشتاور خروجی اسمی | 2800 تا 4000 نیوتنمتر (بر اساس نسبت دقیق) |
| جنس پوسته (بدنه) | چدن (Cast Iron) – مقاومت بالا در برابر لرزش |
| وزن مجموع (موتور + گیربکس) | 551 تا 600 کیلوگرم |
| جنس شفت و دندهها | فولاد آلیاژی با سخت کاری سطحی |
| ابعاد (طول × عرض × ارتفاع) | 618 × 570 × 1233 میلیمتر |
| نوع آببندی | رادیال سیل + لابیرنت (مقاوم به گردوغبار) |
| روغن کاری | حمام روغن صنعتی (EP 85W-140) |
کاربردهای اصلی الکترو گیربکس 60 اسب شاکرین
| ردیف | صنعت | تجهیزات متصل شونده | دلیل انتخاب این توان |
|---|---|---|---|
| 1 | سیمان | آسیاب گلولهای (Ball Mill) – خروجی 120 rpm | نیاز به گشتاور راهاندازی بسیار بالا |
| 2 | فولاد | نوار نقاله کلوخه سنگ آهن – طول 500 متر | توان بالا برای غلبه بر اصطکاک طولانی |
| 3 | معدن | سنگشکن فکی (Jaw Crusher) | تحمل بارهای ضربهای شدید |
| 4 | پتروشیمی | میکسر صنعتی با حجم 50 متر مکعب | چرخش همزن سنگین در ویسکوزیته بالا |
| 5 | کاغذسازی | درام خشککن (Dryer Drum) | گشتاور پایدار برای 24 ساعت کار مداوم |
مزایای استفاده از مدل 60 اسب نسبت به توانهای پایینتر
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | قابلیت راهاندازی بارهای اینرسی بالا | فلایویل سنگین و آسیابهای بزرگ نیازمند گشتاور شکست اولیه بالای 4000 نیوتنمتر هستند |
| 2 | مناسب برای خطوط تولید 24/7 | طراحی صنعتی با ضریب اطمینان 1.8 برابر توان اسمی |
| 3 | مقاومت در برابر اضافه بارهای مکرر | دندههای فولاد آلیاژی با سختی 58 HRC و مدول دندانه بزرگ |
| 4 | عمر مفید بالای 15 سال | پوسته چدن ضخیم + بلبرینگهای SKF اصلی (قابل درخواست) |
| 5 | قابل نصب در محیطهای غبارآلود و مرطوب | کلاس حفاظتی IP55 (با درخواست) و آببندی لابیرنتی |
چه صنایعی دقیقاً به مدل 60 اسب نیاز دارند (و نه توان پایینتر)؟
| نوع کاربری | دلیل نیاز به 60 اسب | عواقب استفاده از توان پایینتر |
|---|---|---|
| نوار نقاله شیبدار با طول بیش از 400 متر | توان بالا برای غلبه بر جاذبه و اصطکاک | گیربکس 30 اسب در عرض 2 ماه میسوزد |
| آسیاب گلولهای با ظرفیت بالای 20 تن در ساعت | گشتاور راهاندازی 3 برابر گشتاور نامی | امکان استارت نخوردن یا شکستن دندهها |
| بالابر سطلی با ارتفاع بیش از 30 متر | توان موردنیاز برای بلند کردن مواد سنگین | موتور داغ کرده و کلید حرارتی مدام میزند |
| میکسر خمیر سنگین با ویسکوزیته بالا | گشتاور پایدار برای چرخش همزن در مواد چسبناک | گیربکس دچار لقی و استپ میشود |
نکات فنی ویژه مدل 60 اسب شاکرین
| پارامتر | مقدار | توضیح تخصصی |
|---|---|---|
| کلاس عایق موتور | F (استاندارد) / H (اختیاری) | تحمل دمای محیط تا 50 درجه سانتیگراد |
| کلاس حفاظتی موتور | IP54 (استاندارد) / IP55 (اختیاری) | مقاومت در برابر نفوذ گردوغبار و پاشش آب |
| نوع خنککاری | فن خارجی (IC 411) | خنککاری مستقل از سرعت دور گیربکس |
| ولتاژ کاری | 380 ولت – 3 فاز – 50 هرتز | قابلیت سفارش 400 ولت و 60 هرتز |
| جریان نامی (تقریبی) | 85 تا 95 آمپر | نیاز به فیبر کابل با سطح مقطع 35 میلیمتر مربع |
راهنمای سفارش الکترو گیربکس شاکرین 60 اسب
برای استعلام قیمت و سفارش دقیق، لطفاً اطلاعات زیر را ارائه دهید:
| ردیف | پارامتر | مقدار پیشنهادی / توضیح |
|---|---|---|
| 1 | نسبت کاهش موردنیاز | 1:10 / 1:11 / 1:12 / 1:13 / 1:14 |
| 2 | دور خروجی دقیق موردنیاز (rpm) | مثلاً 120 rpm در 50 هرتز |
| 3 | گشتاور بار (نیوتنمتر) | برای تأیید کافی بودن گیربکس |
| 4 | شرایط محیطی | دمای محیط، میزان غبار، رطوبت |
| 5 | نوع چیدمان (Mounting) | پایه دار (Foot Mounted) یا فلنجی (Flange Mounted) |
نکات نگهداری الکترو گیربکس 60 اسب
| ردیف | اقدام | دوره زمانی | توضیح |
|---|---|---|---|
| 1 | تعویض روغن گیربکس | هر 6 ماه (شیفت سنگین) / هر 12 ماه (معمولی) | روغن EP 85W-140 به میزان 12-15 لیتر |
| 2 | بازرسی بلبرینگها از نظر صدا و لرزش | هر 3 ماه | در صورت نیاز تعویض با بلبرینگ SKF اصلی |
| 3 | بررسی آببندهای ورودی و خروجی | هر 6 ماه | در صورت نشتی، تعویض فوری |
| 4 | بازرسی تراز کوپلینگ با شفت بار | هر 3 ماه | عدم تراز باعث شکستن شفت میشود |
| 5 | اندازهگیری جریان مصرفی موتور در سه فاز | هر ماه | افزایش جریان نشاندهنده بار اضافه است |
برای مشاهده الکترو گیربکس شافت مستقیم شاکرین 50 اسب به صفحه آن رجوع کنید.
