ساخت و تولید گیربکس آویز (شافت موازی) | طراحی اختصاصی با گارانتی

در صنایع مادر مانند سیمان، فولاد و پتروشیمی، انتخاب یک گیربکس اشتباه یعنی توقف خط تولید و خسارت های میلیاردی. گیربکس های آویز (Shaft Mounted) یا شافت موازی، به دلیل حذف فونداسیون، چگالی توان بالا و اشغال فضای کم، قلب تپنده نوار نقاله ها، جرثقیل های سقفی و میکسرها هستند.

ما در رها گیربکس، یک فروشگاه اینترنتی نیستیم؛ ما تولیدکننده تخصصی هستیم. چه به دنبال کیفیت بی رقیب مشابه SEW آلمان باشید و چه نیاز به مهندسی معکوس یک گیربکس قدیمی و نایاب داشته باشید، ما آن را دقیقاً طبق نقشه و نیاز خط تولید شما می سازیم.

چرا صنعتگران ما را به جای واردکنندگان انتخاب میکنند؟

• تکنولوژی ساخت: استفاده از آلیاژهای سمانته (20CrMnTi) با سختی سطح ۵۸ تا ۶۲ راکول (HRC).
• تست ریپورت: ارائه گزارش تست فنی و آنالیز متریال قبل از تحویل.
• قیمت رقابتی: ۳۰٪ تا ۵۰٪ ارزان تر از نمونه های نو وارداتی با حذف واسطه ها.
• گارانتی واقعی: ۱۲ ماه گارانتی بی قید و شرط تعویض قطعات.

انواع گیربکس های شافت موازی قابل سفارش در رها گیربکس

ما محصولات را انبار نمیکنیم؛ بلکه نیاز شما را مهندسی میکنیم. تمامی مدل های زیر بر اساس استاندارد ابعادی سری F برند SEW و استانداردهای AGMA طراحی و ساخته میشوند و قابلیت جایگزینی مستقیم (Drop-in Replacement) دارند.

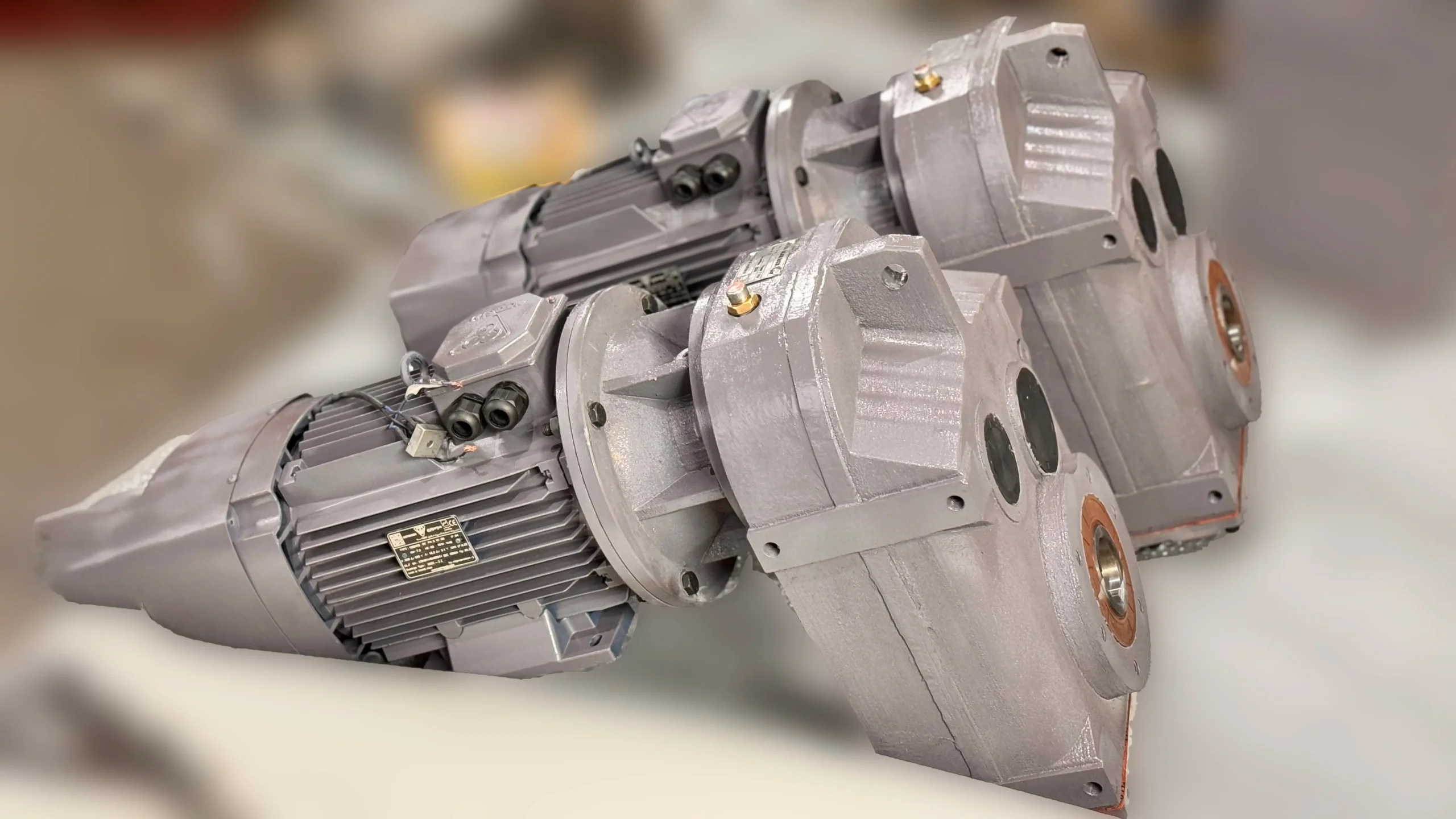

۱. گیربکس آویز سری F (شافت خروجی توپر)

این سری پرکاربردترین مدل برای انتقال قدرت های سنگین است. شافت خروجی به صورت سالید (Solid) طراحی شده و برای کوپلینگ به چرخ دنده ها یا زنجیرها ایده آل است.

• بازه گشتاور: ۲۰۰ تا ۱۸۰۰۰ نیوتن متر
• توان موتور: ۰.۱۲ تا ۲۰۰ کیلووات
• کاربرد: صنایع فولاد، کانوایرهای سنگین و نوار نقاله ها.
• وضعیت: قابل سفارش

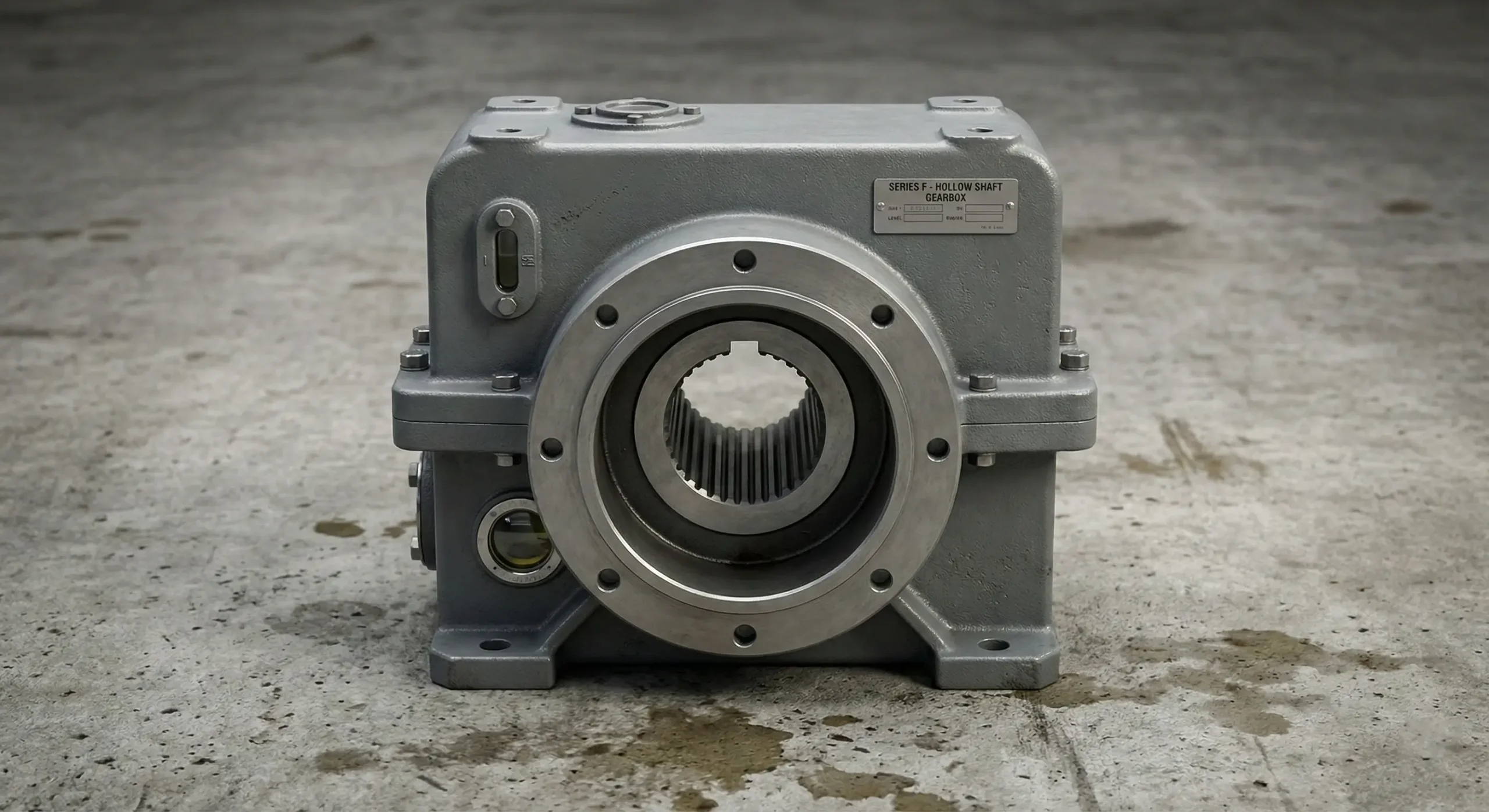

۲. گیربکس آویز سری FA (هالو شافت خاردار)

طراحی هوشمندانه این مدل باعث میشود گیربکس مستقیماً روی شافتِ درایوِ دستگاه (مانند درام نوار نقاله) سوار شود. حذف کوپلینگ و شاسی کشی، هزینه نصب را به شدت کاهش می دهد.

• نوع اتصال: هالو شافت (Hollow Shaft) با خار استاندارد DIN.
• مزیت: نصب بسیار آسان و کاهش فضای اشغال شده.
• کاربرد: الواتورها، بالابرها و کانوایرهای صنعتی.
• وضعیت: قابل سفارش

۳. گیربکس آویز سری FH (اتصال شرینک دیسک)

حرفه ای ترین انتخاب برای بارهای ضربه ای. در این مدل، اتصال خار حذف شده و از مکانیزم قفل کننده شرینک دیسک (Shrink Disc) استفاده میشود که گیربکس را ۳۶۰ درجه دور شافت قفل میکند.

• ویژگی کلیدی: اتصال بدون لقی (Zero Backlash) و عدم خوردگی شافت در طول زمان.
• کاربرد: سنگ شکن ها، میکسرها و سیستم هایی با استارت/استاپ مکرر.
• وضعیت: سفارشی سازی تخصصی

۴. گیربکس آویز سری FF (فلنج دار)

این مدل علاوه بر هالو شافت یا شافت توپر، دارای یک فلنج بزرگ در سمت خروجی است که امکان نصب عمودی و اتصال مستقیم به مخازن را فراهم میکند.

• آپشن ویژه: قابلیت تجهیز به سیستم “Dry Well” برای جلوگیری از نشت روغن در نصب عمودی.
• کاربرد: همزن های صنعتی (Agitators)، تصفیه خانه ها و راکتورهای شیمیایی.
• وضعیت: قابل سفارش با ابعاد فلنج دلخواه

چرا گیربکس های تولیدی ما بیش از ۲۰۰,۰۰۰ ساعت عمر میکنند؟

بسیاری از گیربکس های موجود در بازار ظاهری شبیه به هم دارند، اما تفاوت یک گیربکس باکیفیت که سال ها بدون توقف کار میکند با نمونه ای که پس از ۶ ماه دچار شکست دنده میشود، در “متالوژی” و “مهندسی ساخت” نهفته است. ما در فرایند تولید سفارشی، استانداردهایی را رعایت میکنیم که اغلب در نمونه های بازاری نادیده گرفته میشوند.

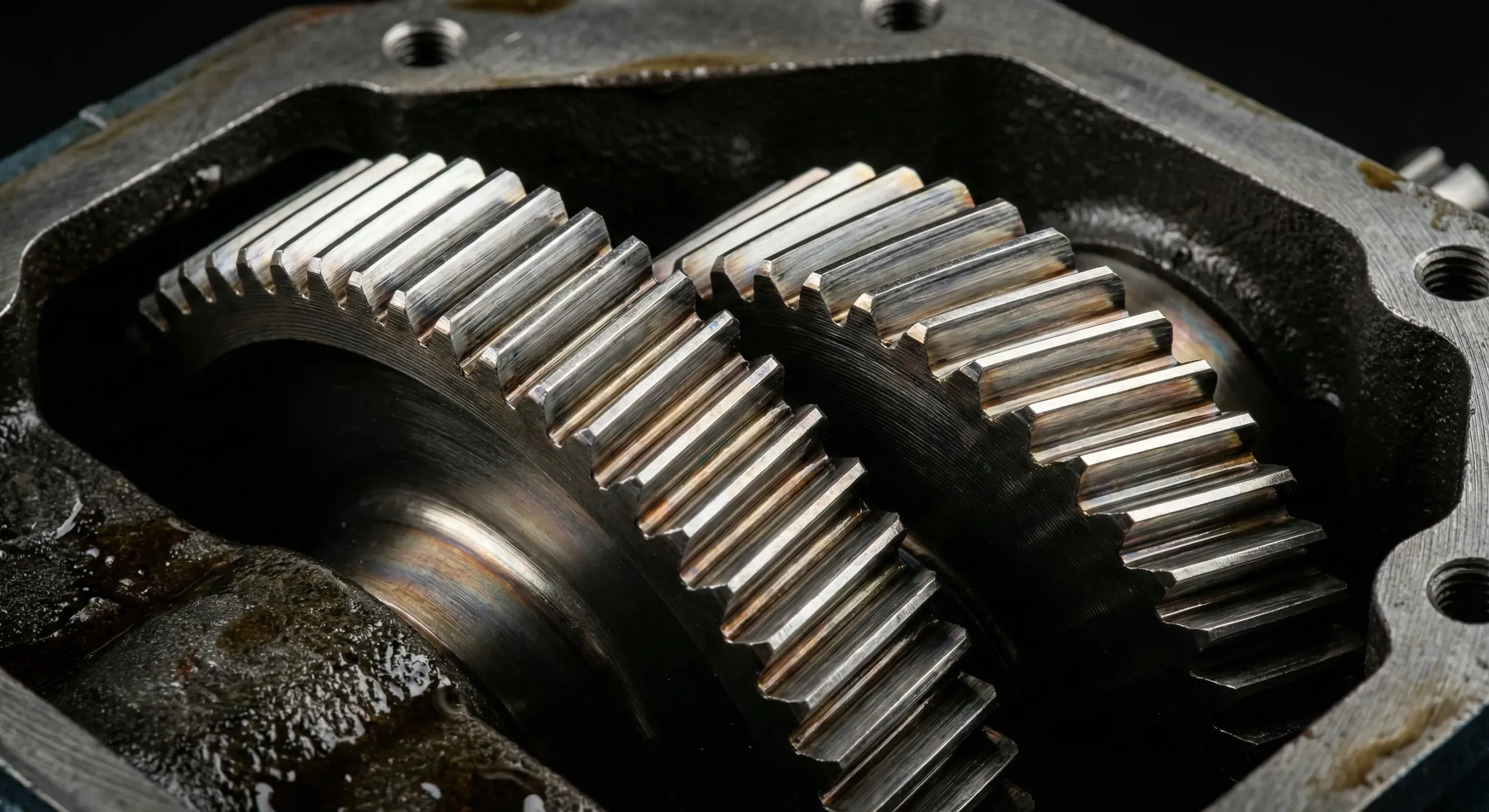

۱. تکنولوژی چرخ دنده ها: هلیکال، سمانته و سنگ زنی شده

در گیربکس های مدرن شافت موازی، استفاده از دنده های ساده (Spur) به دلیل سر و صدای زیاد و تحمل بار کم منسوخ شده است. تمام گیربکس های تولیدی ما از چرخ دنده های هلیکال (Helical) استفاده میکنند.

• متریال مهندسی: ما برخلاف تولیدکنندگان سنتی که از فولادهای معمولی استفاده میکنند، از فولادهای آلیاژی سمانته (Case-Hardened) مانند گرید 20CrMnTi یا 17CrNiMo6 استفاده میکنیم.
• عملیات حرارتی (کربوریزاسیون): در این فرایند، سطح دنده تا سختی ۵۸ الی ۶۲ راکول (HRC) سخت کاری میشود تا در برابر سایش مقاوم باشد، اما مغز دنده “چقرمه” (Tough) باقی می ماند تا در برابر شوک های ناگهانی ترک نخورد.
• پروفیل دقیق (Grinding): پس از عملیات حرارتی، تمامی دنده ها با دستگاه های سنگ زنی دقیق اصلاح میشوند (استاندارد DIN 6) تا درگیری دنده ها نرم، بی صدا و با راندمان بالای ۹۵٪ باشد.

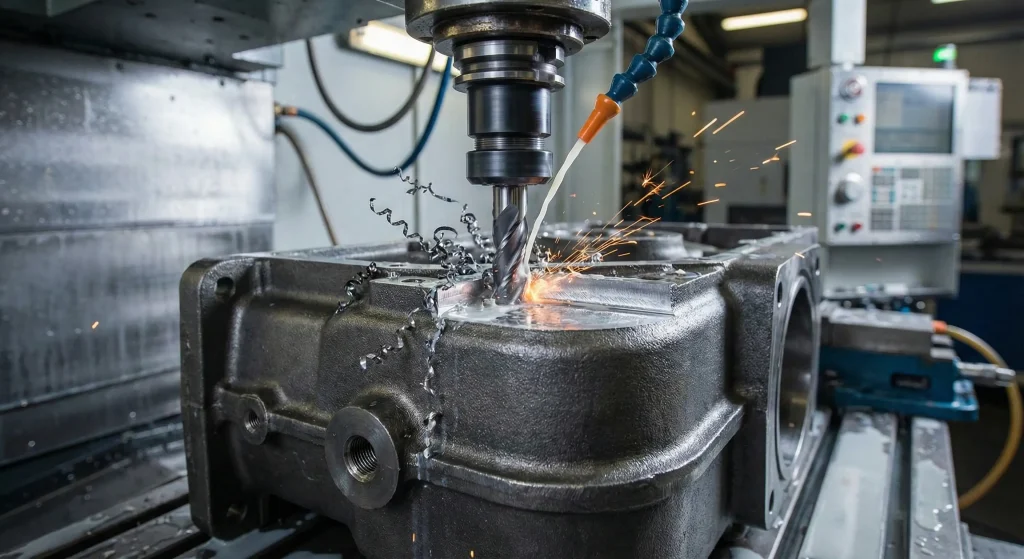

۲. معماری پوسته: استحکام در برابر شوک های معدنی

پوسته گیربکس تنها یک محفظه روغن نیست؛ بلکه شاسی اصلی است که باید گشتاورهای عظیم عکس العمل را تحمل کند.

• چدن داکتیل (GGG40): برای کاربردهای سنگین و معدنی که خطر پرتاب سنگ یا بارهای ضربه ای وجود دارد، ما پوسته ها را به جای چدن خاکستری معمولی، از چدن داکتیل می سازیم. این آلیاژ مقاومت بسیار بالایی در برابر شکستگی دارد.
• طراحی بهینه: پوسته ها با استفاده از نرم افزارهای تحلیل تنش (FEM) طراحی شده اند تا در نقاط اتصال یاتاقان ها بیشترین استحکام را داشته باشند.

۳. سیستم یاتاقان بندی و تحمل بار

گیربکس های آویز به دلیل نصب معلق، تحت فشارهای ترکیبی شعاعی و محوری قرار دارند.

• رولبرینگ های مخروطی: ما در مدل های سفارشی سنگین، مشابه برند آمریکایی Dodge، از رولبرینگ های مخروطی (Tapered Roller Bearings) استفاده میکنیم. این یاتاقان ها توانایی تحمل همزمان بارهای سنگین شعاعی و محوری را دارند و عمر کاری (L10 Life) گیربکس را به شدت افزایش می دهند.
• طراحی تقویت شده: فاصله یاتاقان های خروجی (Span) به گونه ای مهندسی شده است که بارهای شعاعی ناشی از کشش تسمه یا وزن موتور را بدون آسیب به دنده ها تحمل کند.

۴. سیستم آب بندی پیشرفته (ضد غبار سیمان)

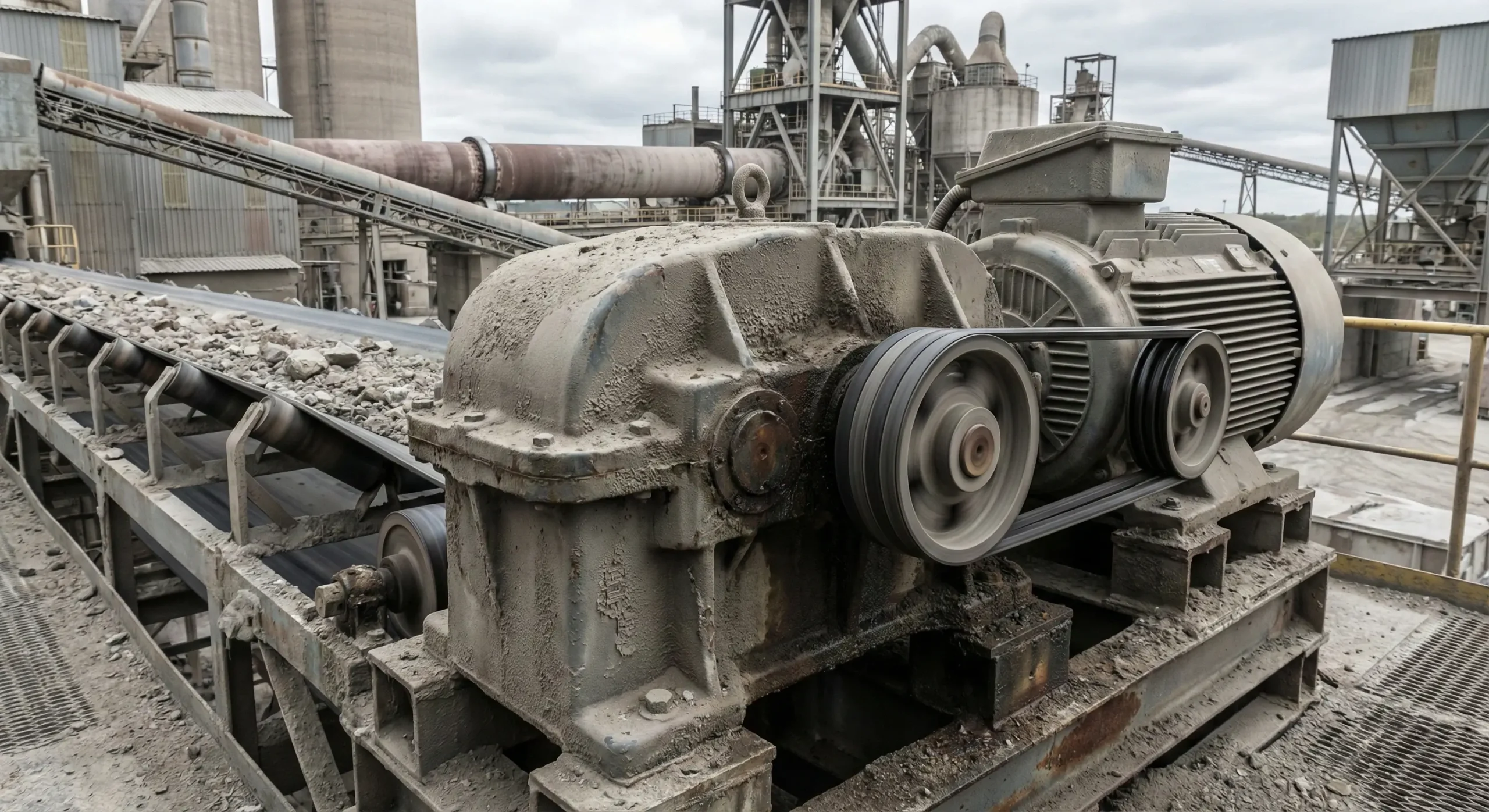

یکی از دلایل اصلی خرابی گیربکس در کارخانجات سیمان و گچ، نفوذ ذرات ساینده میکرونی به داخل روغن است.

• ما از سیستم های آب بندی چند مرحله ای و کاسه نمدهای فلزی محافظ (Excluder Seals) استفاده میکنیم که حتی در محیط های بسیار آلوده و پر از غبار، نفوذناپذیر باقی می مانند. این یعنی روغن تمیزتر و عمر طولانی تر دنده ها.

چالش های نصب و نگهداری؛ جنگ با لقی و خوردگی

یکی از بزرگترین کابوس های تیم تعمیرات در کارخانجات، «گریپاژ کردن» (Seizure) گیربکس روی شافت دستگاه پس از چند سال کارکرد است. ما در رها گیربکس، با ارائه راهکارهای مهندسی مدرن، این مشکل را ریشه کن کرده ایم.

۱. اتصال با خار (Keyed) در برابر شرینک دیسک (Shrink Disc)

در روش سنتی اتصال با خار، لقی های میکرونی بین شافت و هالو شافت باعث پدیده ای به نام خوردگی تماسی (Fretting Corrosion) میشود. این خوردگی باعث جوش خوردن سرد قطعات به هم شده و دمونتاژ کردن گیربکس را تقریباً غیرممکن میکند (اغلب نیاز به برشکاری است).

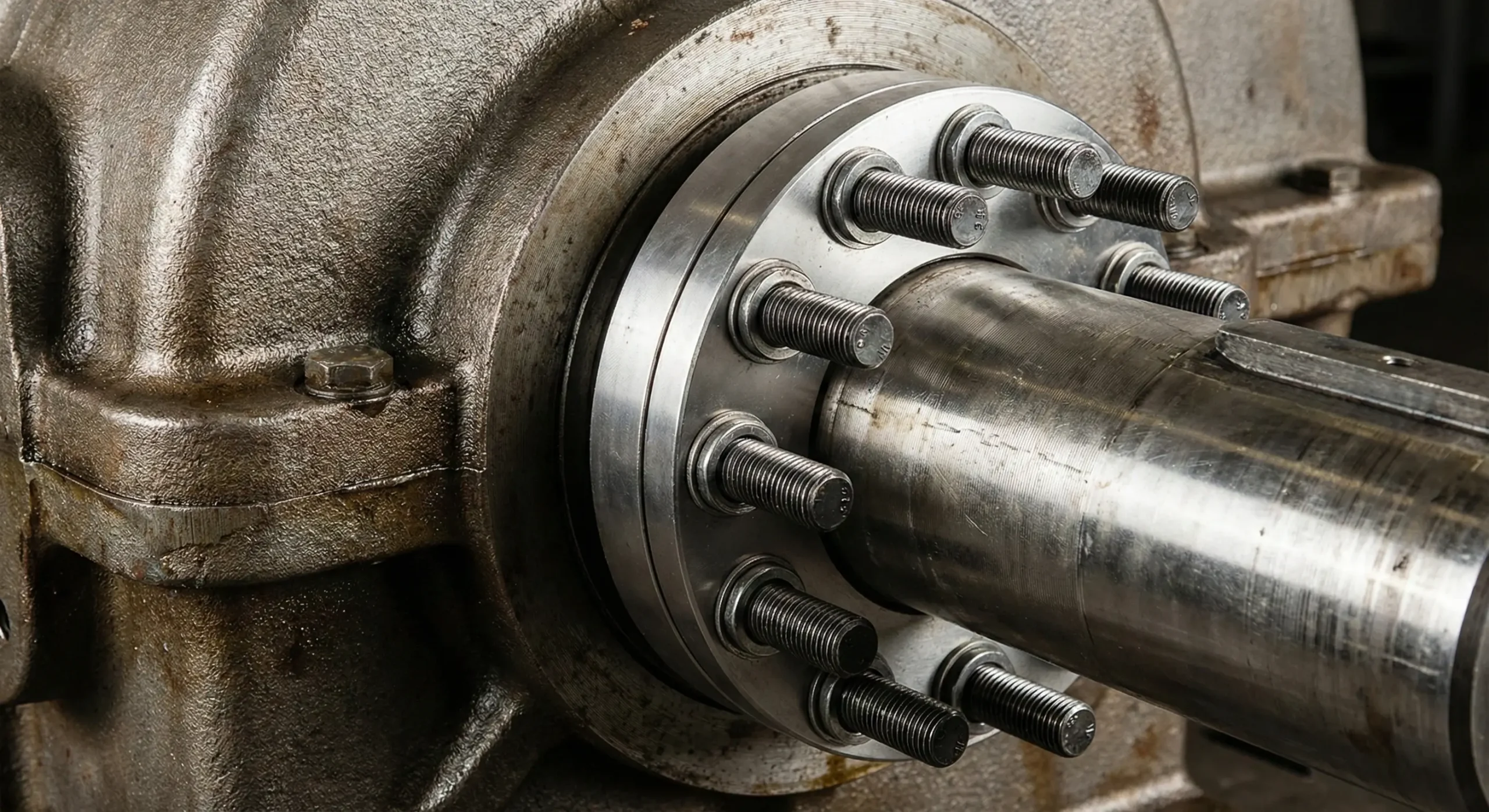

راهکار پیشنهادی ما: سیستم شرینک دیسک

برای توان های بالای ۳۰ کیلووات و بارهای ضربه ای (مانند سنگ شکن ها)، ما استفاده از مکانیزم شرینک دیسک را پیشنهاد میکنیم.

• عملکرد: این قطعه با ایجاد فشار محیطی ۳۶۰ درجه، هالو شافت گیربکس را دور شافت دستگاه قفل میکند.
• مزیت: حذف کامل لقی (Zero Backlash) و جلوگیری از خوردگی. حتی پس از ۱۰ سال کارکرد، تنها با شل کردن پیچ ها، گیربکس به راحتی جدا میشود.

۲. فیزیک بازوی گشتاور (Torque Arm)؛ نکته ای که فروشندگان نمی گویند

گیربکس آویز به فونداسیون پیچ ن میشود و گشتاور عکس العمل آن توسط یک بازوی گشتاور مهار میشود.

• هشدار فنی: بازوی گشتاور باید همیشه تحت نیروی کشش (Tension) نصب شود. اگر بازو را در حالتی نصب کنید که تحت فشار (Compression) باشد، خطر کمانش (Buckling) و شکستن ناگهانی پوسته گیربکس وجود دارد.
• ضربه گیر: ما در تمام بازوهای گشتاور تولیدی خود، از بوش های لاستیکی صنعتی (Rubber Bushings) استفاده میکنیم تا شوک های لحظه ای استارت/استاپ به پوسته گیربکس منتقل نشود و عمر پوسته تضمین گردد.

مقایسه شفاف: گیربکس سفارشی ما یا نمونه های وارداتی؟

بسیاری از مشتریان بین خرید یک گیربکس “استوک اروپایی” و “سفارش ساخت به ما” مردد هستند. این جدول صادقانه، واقعیت های بازار ۱۴۰۲ را نشان می دهد تا بتوانید تصمیم درستی بگیرید.

معیار مقایسه	گیربکس نو وارداتی (برندهای لوکس مثل SEW)	گیربکس استوک / دست دوم	ساخت سفارشی در [نام برند شما]
قیمت تمام شده	بسیار گران (وابسته شدید به نرخ ارز)	متوسط (اما با ریسک پنهان)	اقتصادی (۳۰٪ تا ۵۰٪ ارزان‌تر از نو)
وضعیت دنده‌ها	نو و استاندارد	احتمال خستگی فلز (Fatigue) نامشخص	تضمین دنده نو با متریال سمانته
تامین قطعات یدکی	بسیار دشوار و زمان‌بر (به دلیل تحریم)	ناممکن (باید قطعه را اوراق کنید)	موجود در کارخانه (تحویل ۱ روزه)
سفارشی‌سازی	غیرممکن (کالای آماده تغییر نمی‌کند)	غیرممکن	دقیقاً طبق ابعاد شافت و نیاز شما
گارانتی	معمولاً ندارد یا محدود است	ندارد	۱۲ ماه گارانتی تعویض بی قید و شرط

نتیجه گیری:

اگر بودجه نامحدود دارید و زمان تحویل ۳ ماهه برایتان مهم نیست، برندهای لوکس اروپایی عالی هستند. اما اگر به دنبال بازگشت سرمایه سریع (ROI)، خدمات در دسترس و کیفیت تضمین شده هستید، تولید سفارشی منطقی ترین گزینه مهندسی است.

لیست قیمت ساخت گیربکس آویز (برآورد هزینه سال 1405)

از آنجا که ما تولیدکننده سفارشی هستیم، قیمت نهایی بسته به نرخ روز آلیاژ (فولاد سمانته) و آپشن های انتخابی شما (نوع آب بندی، شرینک دیسک و…) تعیین میشود. با این حال، جدول زیر برای برآورد اولیه بودجه شما تنظیم شده است:

توان موتور (KW)	سایز معادل SEW	قیمت
۰.۳۷ تا ۱.۵ کیلووات	F37 / F47	برای استعلام قمیت تماس بگیرید
۲.۲ تا ۵.۵ کیلووات	F57 / F67	برای استعلام قمیت تماس بگیرید
۷.۵ تا ۱۱ کیلووات	F77 / F87	برای استعلام قمیت تماس بگیرید
۱۵ تا ۲۲ کیلووات	F97 / F107	برای استعلام قمیت تماس بگیرید
۳۰ تا ۲۰۰ کیلووات	F127 / F157	برای استعلام قمیت تماس بگیرید

سوالات متداول مهندسین و مدیران خرید (FAQ)

در این بخش به رایج ترین سوالات شما درباره سفارش ساخت، زمان تحویل و مشخصات فنی پاسخ داده ایم. اگر سوال دیگری دارید، تیم فنی ما آماده پاسخگویی است.

مشاوره رایگان با طراح ارشد کارخانه

هنوز مطمئن نیستید کدام سایز یا تیپ گیربکس برای نوار نقاله یا میکسر شما مناسب است؟ مهندسین طراح ما آماده اند تا محاسبات گشتاور و توان را برای شما انجام دهند.

همین حالا تماس بگیرید و از مشاوره تخصصی (نه بازاریابی) بهره مند شوید.

شماره تماس دفتر مرکزی: ۰۳۱۹۱۷۴۰۱۸۸‬‏

شماره تماس جهت ارتباط در واتساپ: 09162312234
