چرخ دنده شانه ای (Rack and Pinion): راهنمای جامع خرید، محاسبات فنی و قیمت

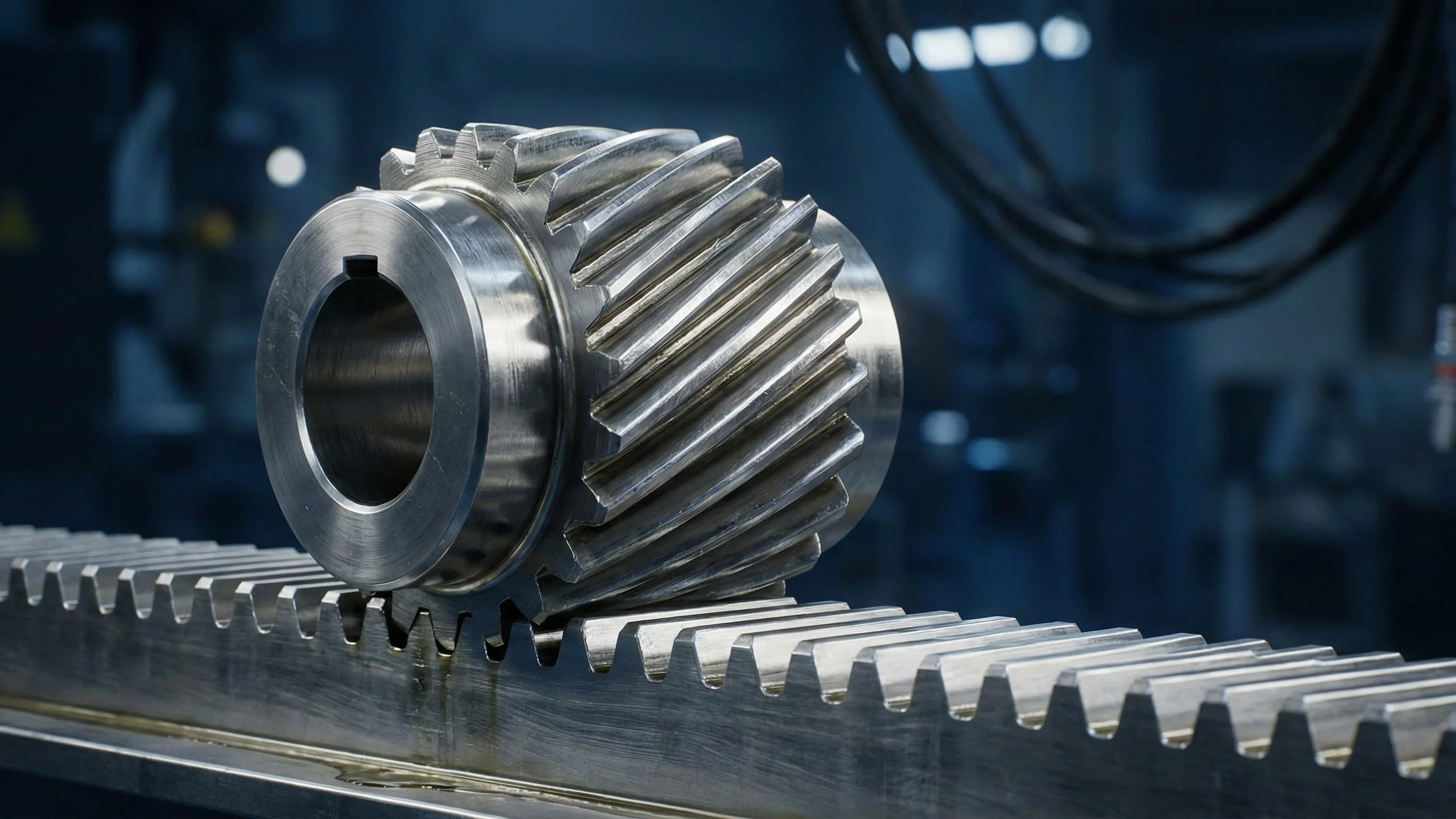

چرخ دنده شانه ای یا رک و پینیون (Rack and Pinion)، یک مکانیزم مکانیکی پرکاربرد برای تبدیل حرکت دورانی (چرخشی) به حرکت خطی دقیق است. این سیستم از دو بخش اصلی تشکیل شده است: «پینیون» (چرخ دنده گرد) که توسط موتور می چرخد و «شانه» (تسمه دندانه دار) که حرکت خطی را ایجاد میکند. به دلیل دقت بالا، قابلیت انتقال نیرو در طول های نامحدود و هزینه مقرون به صرفه، این قطعه قلب تپنده دستگاه های CNC، درب های اتوماتیک و ماشین آلات صنعتی است.

---

🛠️ خرید مستقیم از تولیدکننده (بدون واسطه)

برخلاف فروشگاه های قطعات که محدود به سایزهای وارداتی هستند، ما در این مجموعه انواع دنده شانه ای را دقیقاً مطابق نقشه فنی، متریال درخواستی (CK45, MO40) و طول مورد نیاز شما تولید میکنیم.

📞 مشاوره فنی و استعلام قیمت فوری: ۰۳۱۹۱۷۴۰۱۸۸

📱 ارسال نقشه در واتس اپ/تلگرام: ۰۹۰۲۶۶۵۷۸۹۷

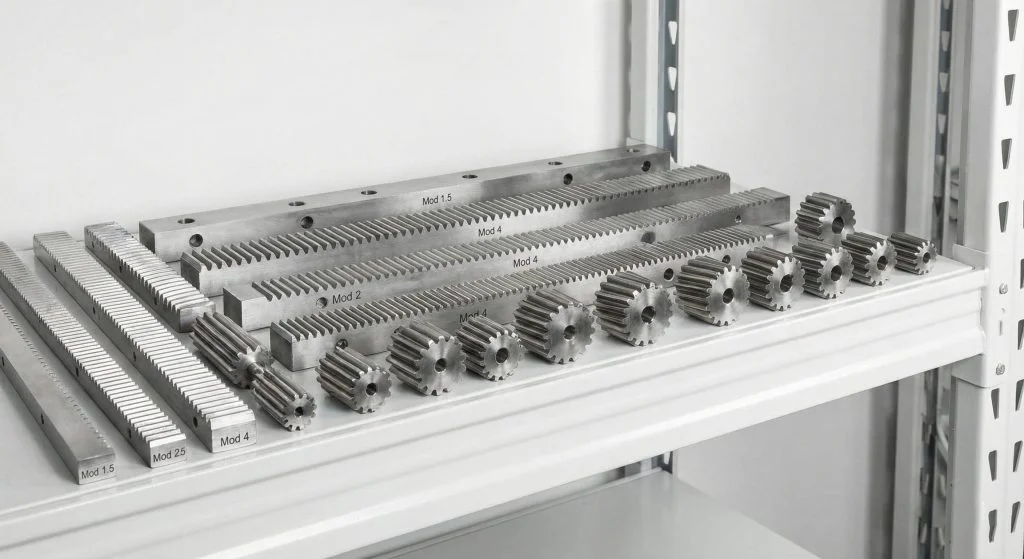

جدول سفارش ساخت و مشخصات فنی (Product List)

در جدول زیر، پرکاربردترین مدل های دنده شانه ای که در خط تولید ما طراحی و ساخته میشوند را مشاهده میکنید. تمامی محصولات با گواهی اصالت متریال و ضمانت ابعادی ارائه میشوند.

مدول (Module)	نوع دنده	متریال پیشنهادی	وضعیت تولید	کاربرد اصلی
مدول ۱	ساده / مورب	CK45	✅ قابل سفارش	دستگاه‌های آزمایشگاهی و CNC کوچک
مدول ۱.۵	ساده / مورب	CK45	✅ قابل سفارش	لیزر حکاکی و درب‌های سبک
مدول ۲	ساده / مورب	CK45 / MO40	✅ تحویل فوری	CNC چوب، پلاسما و برش لیزر
مدول ۲.۵	ساده / مورب	MO40	✅ قابل سفارش	فرزهای نیمه سنگین
مدول ۳	ساده / مورب	MO40 / VCN	✅ تحویل فوری	CNC سنگ، فرز دروازه‌ای
مدول ۴	ساده / مورب	MO40 سخت‌کاری شده	✅ قابل سفارش	ماشین‌آلات سنگین و صنعتی
مدول ۵ به بالا	سفارشی	آلیاژهای خاص	🛠️ تولید سفارشی	خطوط نورد، معادن و کوره‌ها

نکته: برای استعلام قیمت به روز و محاسبه زمان تحویل، لطفاً با واحد فروش تماس بگیرید. ما توانایی تولید رک های یک تکه تا طول های بالا و کوپل کردن برای طول نامحدود را داریم.

---

چرا چرخ دنده شانه ای؟ نبرد سیستم های انتقال قدرت

در طراحی ماشین آلات، مهندسان همیشه بین سه گزینه مردد هستند: بال اسکرو، تسمه تایم و رک و پینیون. چرا باید رک و پینیون را انتخاب کنید؟

۱. رک و پینیون در برابر بال اسکرو (Ball Screw)

بال اسکروها دقیق هستند اما یک نقطه ضعف بزرگ دارند: محدودیت طول. وقتی طول پیچ از ۲ متر بیشتر شود، در سرعت های بالا دچار لرزش شدید یا «شلاق زدن» (Screw Whip) میشوند.

• برنده: چرخ دنده شانه ای. شما می توانید شانه ها را قطعه قطعه به هم متصل کنید و ریلی به طول ۵۰ متر بسازید بدون اینکه دقت دستگاه افت کند.

۲. رک و پینیون در برابر تسمه تایم (Belt)

تسمه ها ارزان هستند اما زیر بار سنگین کش می آیند (Elongation) و پاره میشوند.

• برنده: چرخ دنده شانه ای. درگیری فلز با فلز به شما «صلبیت» (Stiffness) می دهد. یعنی می توانید بارهای چند تنی را جابجا کنید بدون اینکه سیستم تغییر شکل دهد.

---

راهنمای انتخاب: دنده ساده یا مورب؟ (Spur vs. Helical)

یکی از اولین سوالاتی که هنگام سفارش از شما می پرسیم این است: دنده ساده می خواهید یا مورب؟

۱. دنده شانه ای ساده (Straight Rack)

دندانه ها عمود بر طول شانه هستند.

• مزایا: قیمت ارزان تر، عدم ایجاد نیروی محوری (فشار کمتری به گیربکس می آورد).
• معایب: در سرعت های بالا کمی صدا دارد و حرکت آن کوبشی است.
• کاربرد: درب های سوله، دستگاه های برش هواگاز، CNCهای اقتصادی.

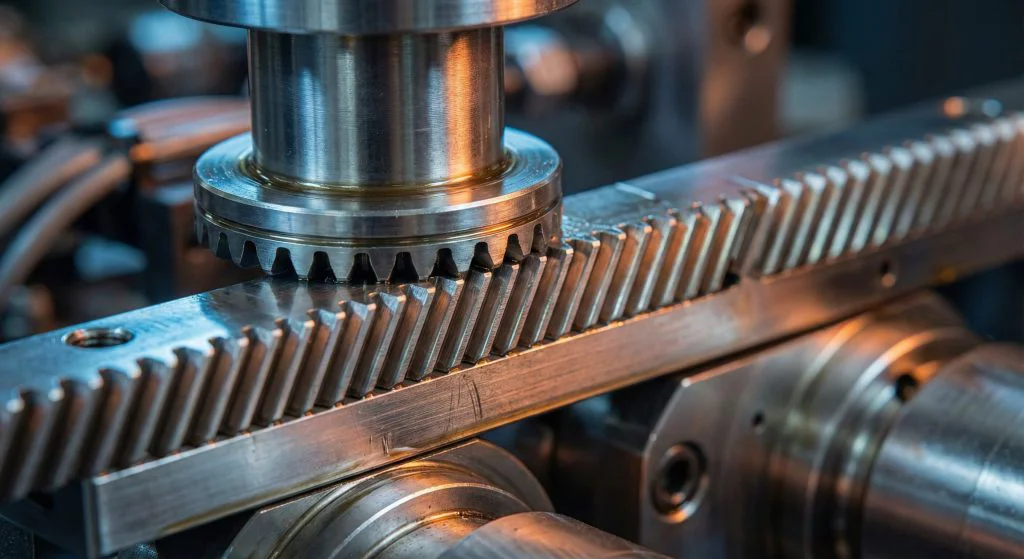

۲. دنده شانه ای مورب (Helical Rack)

دندانه ها زاویه دار هستند (معمولاً ۱۹ درجه).

• مزایا: حرکت بسیار نرم و بی صدا (چون دندانه ها مثل زیپ به آرامی درگیر میشوند)، تحمل بار بیشتر (چون سطح تماس دندانه بیشتر است).
• معایب: قیمت بالاتر، نیاز به گیربکس های قوی تر برای مهار نیروی محوری.
• کاربرد: دستگاه های برش لیزر فایبر، CNCهای چوب و سنگ دقیق، رباتیک.

---

استانداردهای متریال؛ راز طول عمر قطعات ما

کیفیت یک چرخ دنده شانه ای در ظاهر آن نیست، در آلیاژ آن است. ما در فرآیند تولید از سه متریال اصلی استفاده میکنیم:

1. فولاد C45 (اقتصادی و کارآمد): مناسب برای کارهای عمومی و بارهای متوسط. اگر دستگاه CNC چوب معمولی می سازید، این گزینه عالی است.
2. فولاد MO40 (جان سخت صنعتی): دارای کروم و مولیبدن است. مقاومت بسیار بالایی در برابر ضربه و شکست دارد. مناسب برای ماشین آلات سنگین و شیفت های کاری طولانی.
3. فولاد سمانتاسیون (ضد سایش): مخصوص پینیون ها. چون پینیون میلیون ها بار بیشتر از رک می چرخد، ما آن را طوری سخت کاری میکنیم که سطحی ضد سایش و مغزی مقاوم داشته باشد.

---

جعبه ابزار محاسباتی (فرمول های مهندسی)

برای انتخاب صحیح موتور و گیربکس، به این فرمول های ساده شده نیاز دارید.

۱. محاسبه مدول (Module):

مدول، نسبت قطر به تعداد دندانه است و سایز دندانه را مشخص میکند.

m = d / z

• m: مدول
• d: قطر دایره گام پینیون (mm)
• z: تعداد دندانه

۲. محاسبه گام حرکت (Pitch):

با یک دور چرخش موتور، دستگاه چقدر جلو می رود؟

P = m * 3.1416

Travel per Rev = P * z

• مثال: اگر مدول ۲ باشد و پینیون ۲۰ دندانه داشته باشد، با یک دور چرخش، محور حدود ۱۲۵.۶ میلی متر جابجا میشود.

۳. محاسبه نیروی جلوبرنده (Force):

Ft = 2000 * T / d

• Ft: نیروی مماسی (نیوتن)
• T: گشتاور خروجی گیربکس (نیوتن متر)
• d: قطر دایره گام (میلی متر)

---

نکات حیاتی نصب و نگهداری

خرید بهترین دنده شانه ای دنیا هم فایده ای ندارد اگر درست نصب نشود. تجربه تیم فنی ما نشان می دهد ۹۰٪ خرابی ها به دلایل زیر است:

• روانکاری غلط: هرگز از گریس معمولی استفاده نکنید. دنده شانه ای سیستم «دنده باز» است و گریس معمولی با چرخش به اطراف پرتاب میشود. حتماً از گریس های چسبنده مخصوص دنده باز (Open Gear) یا سیستم پینیون نمدی استفاده کنید.
• اتصال دو شاخه (Jointing): هنگام نصب دو شانه پشت سر هم، حتماً از یک تکه شانه معکوس برای تنظیم فاصله استفاده کنید تا گام دندانه در محل اتصال به هم نریزد و دستگاه «تق» نزند.
• تنظیم لقی (Backlash): پینیون نباید با فشار زیاد به رک بچسبد. مقدار بسیار کمی لقی برای جا گرفتن لایه روغن و انبساط حرارتی لازم است.

---

چرا تولیدات داخلی را جایگزین نمونه های چینی کنیم؟

بازار ایران پر از دنده های چینی درجه ۲ و ۳ است که شاید ارزان باشند، اما سختی کاری سطحی ضعیفی دارند و خیلی زود کچل میکنند.

ما در رهاگیربکس با افتخار اعلام میکنیم که:

1. امکان سفارشی سازی ابعاد و متریال را داریم (چیزی که در کالای وارداتی ممکن نیست).
2. ضمانت تعویض در صورت مغایرت فنی ارائه می دهیم.
3. هزینه تمام شده را با حذف واسطه های ارزی کاهش داده ایم.

نیاز به مشاوره دارید؟

همین حالا با مهندسین ما تماس بگیرید تا قبل از خرید، محاسبات دستگاه شما را چک کنیم و بهترین گزینه را پیشنهاد دهیم.

📞 تلفن کارخانه و فروش: ۰۳۱۹۱۷۴۰۱۸۸

📱 مشاوره مستقیم در واتس اپ: ۰۹۰۲۶۶۵۷۸۹۷

---
