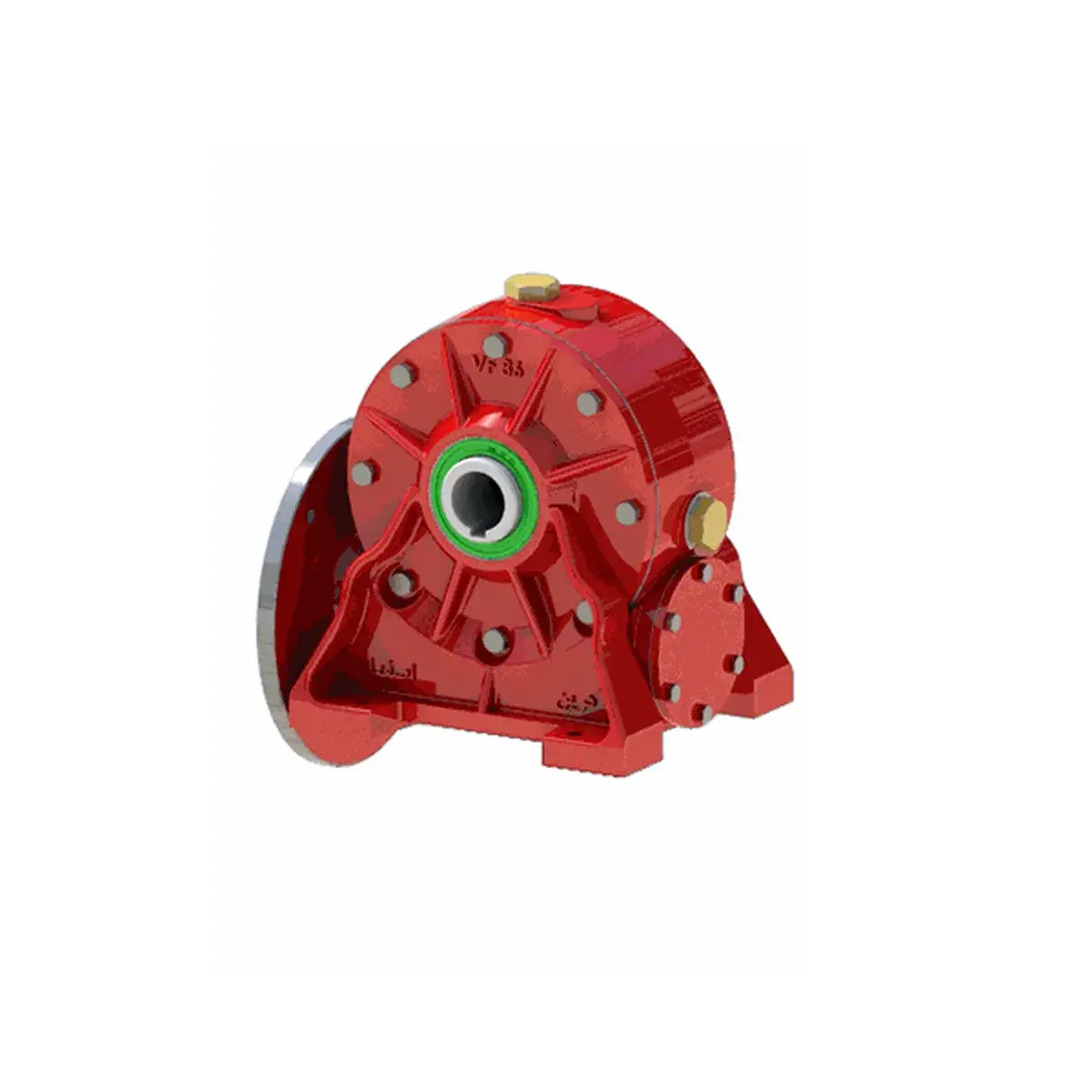

گیربکس MVF شاکرین سایز 130 تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس صنعتی شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس حلزونی MVF نرمال سایز 130 را برای صنایع نیمهسنگین و کاربردهایی که نیاز به استحکام بیشتر و تحمل بار ضربهای دارند عرضه میکند. این گیربکس یک گزینه میانی ایدهآل بین سایزهای 110 و 150 است و برای محیطهای کاری سختتر مانند معادن کوچک، خردکنها و صنایع بازیافت طراحی شده است.
مشخصات فنی گیربکس حلزونی MVF نرمال شاکرین سایز 130
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | MVF (سری گیربکسهای حلزونی جعبهای – نسخه سنگین/صنعتی) |
| سایز گیربکس | 130 (فاصله مرکزی 130 میلیمتر – سایز میانی) |
| نوع گیربکس صنعتی | گیربکس حلزونی نرمال – جعبهای |
| نوع دنده | حلزونی (Worm Gear) – گشتاور بالا، خودقفل شوندگی |
| قطر شافت ورودی | 28 یا 38 میلیمتر (انتخابی) |
| قطر شافت خروجی | 45 میلیمتر (ثبت شده در مشخصات) |
| جنس پوسته (بدنه) | چدن (Cast Iron) – ضخیمتر از سری VF |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی درجه یک – سخت کاری سطحی 58-60 HRC |
| جنس دنده حلزون (Worm Gear) | برنز فسفردار درجه یک |
| نوع آببندی | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبت کاهش | 1:5 تا 1:100 (دامنه گسترده) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 52 کیلوگرم |
| توان مجاز ورودی (تقریبی) | 3.5 تا 5 اسب بخار |
| گشتاور خروجی اسمی (تقریبی) | 250 تا 550 نیوتنمتر |
جایگاه سایز 130 در خانواده گیربکسهای حلزونی
| سایز | فاصله مرکزی | شافت ورودی | شافت خروجی | وزن | توان مجاز | گشتاور |
|---|---|---|---|---|---|---|
| VF 110 | 110mm | 28mm | 40mm | 34kg | 2-3.5 HP | 150-350 Nm |
| MVF 130 | 130mm | 28-38mm | 45mm | 52kg | 3.5-5 HP | 250-550 Nm |
| MVF 150 | 150mm | 35mm | 50mm | 63kg | 5-7 HP | 400-850 Nm |
سایز 130 دقیقاً در نقطه میانی بین 110 و 150 قرار دارد و برای کاربردهایی که سایز 110 کم و سایز 150 زیاد است، انتخابی ایدهآل محسوب میشود.
تفاوت MVF سایز 130 با VF سایز 110 و MVF سایز 150
| معیار | VF 110 | MVF 130 | MVF 150 | بهترین انتخاب برای… |
|---|---|---|---|---|
| وزن | 34kg | 52kg | 63kg | MVF 130 – وزن متوسط |
| شافت ورودی | 28mm | 28-38mm | 35mm | MVF 130 – انعطاف در انتخاب |
| شافت خروجی | 40mm | 45mm | 50mm | MVF 130 – اندازه متوسط |
| توان مجاز | 2-3.5 HP | 3.5-5 HP | 5-7 HP | MVF 130 – توان متوسط |
| گشتاور | 150-350 Nm | 250-550 Nm | 400-850 Nm | MVF 130 – گشتاور متوسط |
| تحمل ضربه | خوب | عالی | عالی | MVF 130 برای محیطهای سخت |
| قیمت نسبی | اقتصادی | متوسط | گران | MVF 130 – نقطه بهینه |
کاربردهای اصلی گیربکس حلزونی MVF سایز 130 شاکرین
| صنعت | تجهیزات متصل شونده | دلیل انتخاب MVF سایز 130 |
|---|---|---|
| معدن (کوچک) | نوار نقاله معدن (طول 50-70 متر)، فیدر سنگی سبک | تحمل بار ضربهای + ابعاد مناسب |
| بازیافت | خردکن پلاستیک، خردکن کاغذ، شردر سبک | استحکام بالا در برابر ضربات ناگهانی |
| صنایع غذایی سنگین | میکسر خمیر 120-150 کیلوگرمی، میکسر مواد ساینده | قدرت کافی + قابلیت شستشو |
| بتن و ساختمان | میکسر بتن 500 لیتری، بلوکزن کوچک | گشتاور راهاندازی بالا |
| صنایع چوب | اره نواری صنعتی متوسط، دستگاه سنباده بزرگ | شافت 45mm خروجی مستحکم |
| جرثقیل و بالابر | بالابرهای 300-500 کیلوگرمی | خودقفل شوندگی + ضریب اطمینان بالا |
| صنایع شیمیایی | همزن مخازن 3-5 مترمکعبی، میکسر مواد خورنده | پوسته مقاوم + آببندی قوی |
| آسیابها | آسیاب چکشی کوچک، آسیاب ادویه صنعتی | تحمل لرزش و بارهای نامنظم |
| فولاد (سبک) | نوار نقاله قراضه سبک، میکسر پودر | مقاومت در برابر ضربه و گردوغبار |
مزایای MVF سایز 130
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | انعطاف در شافت ورودی | قابل انتخاب 28 یا 38 میلیمتر – متناسب با موتور موجود |
| 2 | وزن 52 کیلوگرم | نصب با دو نفر یا لیفتراک سبک |
| 3 | شافت خروجی 45 میلیمتر | اندازه استاندارد برای تجهیزات نیمهسنگین |
| 4 | تحمل بار ضربهای عالی | مناسب برای خردکنها و سنگشکنهای کوچک |
| 5 | توان 3.5-5 اسب | نقطه بهینه برای بسیاری از صنایع |
| 6 | گشتاور 250-550 Nm | پوشش دهنده طیف گسترده کاربردها |
| 7 | قابلیت خودقفل شوندگی | ایمنی در بالابرها و کاربردهای عمودی |
| 8 | نقطه بهینه قیمت به قدرت | عملکرد نزدیک به سایز 150 با قیمت کمتر |
جدول گشتاور خروجی بر اساس نسبت کاهش (MVF سایز 130)
| نسبت کاهش | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | کاربرد مناسب |
|---|---|---|---|
| 1:10 | 150 | ~250-280 | نوار نقالههای سریع با بار متوسط |
| 1:15 | 100 | ~300-350 | میکسرهای صنعتی متوسط |
| 1:20 | 75 | ~350-420 | نوار نقاله شیبدار، فیدرها |
| 1:30 | 50 | ~420-480 | بالابر سطلی، میکسر سنگین |
| 1:40 | 37.5 | ~480-520 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~520-550 (حداکثر) | جرثقیلهای سبک، وینچها |
قابلیت خودقفل شوندگی در MVF سایز 130
| نسبت کاهش | وضعیت خودقفل شوندگی | کاربرد ایمنی |
|---|---|---|
| 1:5 تا 1:15 | خیر | کاربردهای چرخش آزاد |
| 1:20 تا 1:30 | ممکن است | استعلام لازم از شرکت رهاگیربکس |
| 1:40 تا 1:100 | بله | ایمن برای بالابرهای 300-500 کیلوگرمی |
نکته ایمنی: در کاربردهای بالابر با بار بیش از 300 کیلوگرم، حتی با خودقفل شوندگی MVF، استفاده از ترمز کمکی الکترومکانیکی توصیه میشود.
راهنمای انتخاب شافت ورودی (28 یا 38 میلیمتر)
| شافت ورودی | توان موتور مناسب | کاربرد |
|---|---|---|
| 28 میلیمتر | 3-4 اسب | موتورهای استاندارد کوچک، صنایع غذایی و داروسازی |
| 38 میلیمتر | 4-5 اسب | موتورهای بزرگتر، معادن و خردکنها |
راهنمای سفارش گیربکس حلزونی MVF نرمال سایز 130
| ردیف | پارامتر | مقدار پیشنهادی |
|---|---|---|
| 1 | قطر شافت ورودی موردنیاز | 28 میلیمتر / 38 میلیمتر |
| 2 | نسبت کاهش موردنیاز | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 3 | توان موتور ورودی (اسب بخار) | 3.5 – 5 اسب |
| 4 | دور خروجی دقیق موردنیاز (rpm) | با توجه به خط تولید |
| 5 | گشتاور بار (نیوتنمتر) | حداکثر 550 Nm |
| 6 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر |
| 7 | شرایط محیطی | غبار، رطوبت، ضربه، لرزش |
| 8 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 9 | کاربرد نهایی | معدن، خردکن، بالابر، میکسر صنعتی |
نکات نگهداری گیربکس حلزونی MVF سایز 130
| اقدام | دوره زمانی | توضیح |
|---|---|---|
| تعویض روغن گیربکس | هر 6-12 ماه | روغن صنعتی EP 220 یا 320 – حجم ~2-2.5 لیتر |
| آزمایش آنالیز روغن | هر 12 ماه | تشخیص زودهنگام سایش دندهها |
| بازرسی دنده برنزی از نظر سایش | هر 12 ماه | سایش طبیعی – در MVF کمتر است |
| بررسی آببندی از نظر نشتی | هر 3 ماه | محیطهای سخت نیازمند دقت بیشتر |
| اندازهگیری دمای بدنه | ماهانه | دمای بالای 85 درجه هشدار |
| بازرسی لقی شافت خروجی | هر 6 ماه | لقی مجاز کمتر از 0.07 میلیمتر |
| بازرسی تراز کوپلینگ با موتور | هر 6 ماه | عدم تراز باعث شکستن شفت ورودی میشود |
جمعبندی: سایز 130 برای چه کسانی مناسب است؟
| نوع مشتری | دلیل انتخاب MVF سایز 130 |
|---|---|
| معادن کوچک و کارگاههای معدنی | تحمل بار ضربهای + توان 3.5-5 اسب |
| واحدهای بازیافت و خردکنها | استحکام بالا در برابر ضربات ناگهانی |
| صنایع غذایی نیمهسنگین | میکسرهای 120-150 کیلوگرمی با توان 4-5 اسب |
| تولیدکنندگان بلوک و بتن سبک | میکسرهای 500 لیتری – گشتاور راهاندازی بالا |
| بالابرهای 300-500 کیلوگرمی | خودقفل شوندگی + ضریب اطمینان بالا |
| کارخانههایی که بین 110 و 150 مردد هستند | نقطه بهینه – نه خیلی کوچک، نه خیلی بزرگ |
شرکت رهاگیربکس آماده دریاف
برای مشاهده گیربکس حلزونی MVF نرمال شاکرین سایز 110 به صفحه آن رجوع کنید.
