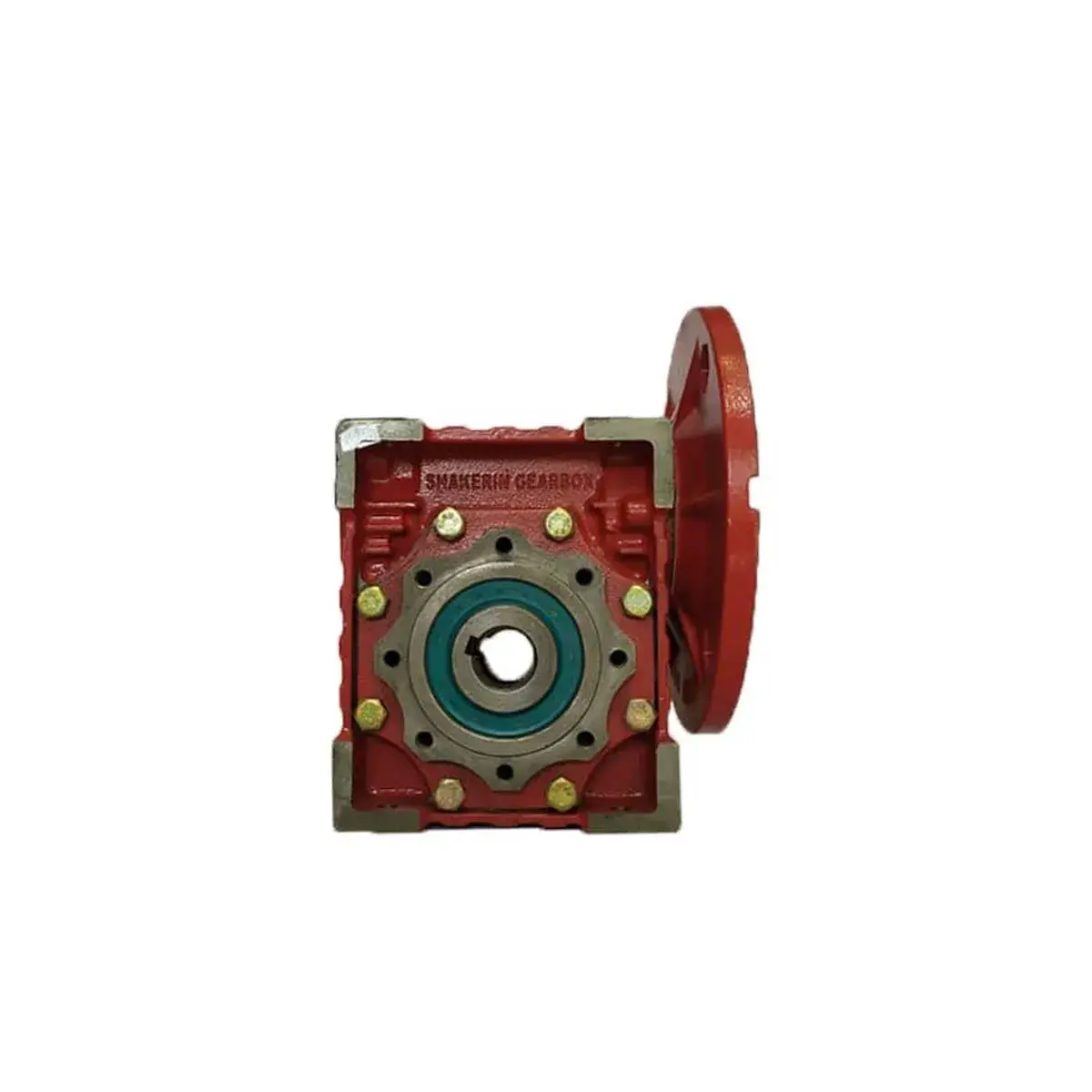

گیربکس کتابی شاکرین سایز 90 حلزونی SHRV تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس کتابی حلزونی SHRV سایز 90 را برای کاربردهایی که نیاز به گشتاور مناسب در فضای نصب بسیار محدود دارند عرضه میکند. این گیربکس نسخه کوکشده و جمعوجورتر مدل سایز 110 است و برای تجهیزاتی طراحی شده که هم به تغییر جهت 90 درجه نیاز دارند، هم فضای کافی برای سایز بزرگتر را ندارند.
تفاوت گیربکس کتابی سایز 90 با سایز 110
| ویژگی | سایز 90 | سایز 110 | نکته تمایز |
|---|---|---|---|
| سایز گیربکس | 90 (فاصله مرکزی کوچکتر) | 110 (فاصله مرکزی بزرگتر) | سایز 90 کوچکتر و سبکتر |
| قطر شافت خروجی | 90، 100، 112 میلیمتر | 90، 100، 112 میلیمتر | محدوده یکسان (جالب توجه) |
| قطر شافت ورودی | 24، 28 میلیمتر | 24، 28 میلیمتر | یکسان |
| فریم الکتروموتور معادل | 35 (کوچکتر) | 42 (بزرگتر) | توان ورودی کمتر در سایز 90 |
| توان مجاز ورودی | حداکثر ~2-3 اسب | حداکثر ~4-5 اسب | سایز 90 برای توانهای پایینتر |
| گشتاور خروجی | کمتر از سایز 110 | بیشتر از سایز 90 | متناسب با سایز بدنه |
| وزن | سبکتر (~15-20% کمتر) | سنگینتر | حمل و نقل آسانتر |
| کاربرد اصلی | تجهیزات کوچک، دستگاههای فشرده | تجهیزات متوسط و سنگین | کلاس توان متفاوت |
مشخصات فنی گیربکس کتابی شاکرین سایز 90 حلزونی SHRV
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | W – مکعبی (سری حلزونی کتابی SHRV) |
| سایز گیربکس | 90 (فاصله مرکزی – سایز کوچک/متوسط) |
| نوع گیربکس صنعتی | گیربکس حلزونی مکعبی (کتابی) |
| قطر شافت ورودی | 24 یا 28 میلیمتر (انتخابی) |
| قطر شافت خروجی | 90، 100 یا 112 میلیمتر (انتخابی) |
| فریم الکتروموتور معادل | 35 (نسبت به سایز گیربکس – کوچکتر از سایز 110) |
| جنس پوسته (بدنه) | چدن (Cast Iron) – مستحکم و ضد لرزش |
| جنس دنده حلزون (Worm Gear) | برنج (استاندارد – مقاوم به سایش و گالینگ) |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی با سخت کاری سطحی (58 HRC) |
| نوع آببندی | رادیال سیل + لابیرنت |
| نسبت کاهش | 1:5 تا 1:100 (متنوع بر اساس نیاز) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40) |
| توان مجاز ورودی (حداکثر) | ~2 تا 3 اسب بخار (بسته به نسبت کاهش) |
جدول مقایسه سایز 90 در مقابل سایز 110 (کمک به انتخاب مشتری)
| معیار | سایز 90 | سایز 110 | توصیه به مشتری |
|---|---|---|---|
| فضای نصب موجود | کم – بسیار محدود | متوسط | اگر فضای بسیار محدود دارید → سایز 90 |
| توان موتور ورودی | تا 2-3 اسب | تا 4-5 اسب | اگر موتور شما 2 اسب یا کمتر است → سایز 90 |
| گشتاور مورد نیاز | متوسط | بالا | اگر بار سنگین دارید → سایز 110 |
| وزن گیربکس | سبک (حدود 15-20 کیلوگرم) | سنگین (حدود 25-35 کیلوگرم) | اگر نیاز به جابجایی مکرر دارید → سایز 90 |
| قیمت | اقتصادیتر | گرانتر | اگر بودجه محدود است → سایز 90 |
| نسبت کاهش مورد نیاز | 1:5 تا 1:100 | 1:5 تا 1:100 | هر دو یک دامنه را پوشش میدهند |
کاربردهای اصلی گیربکس کتابی حلزونی سایز 90 شاکرین
| ردیف | صنعت | تجهیزات متصل شونده | دلیل انتخاب سایز 90 (نه سایز 110) |
|---|---|---|---|
| 1 | دروازههای اتوماتیک کوچک | اپراتور درب پارکینگ، درب انباری | فضای نصب محدود + توان 1-2 اسب کافی است |
| 2 | تجهیزات بستهبندی کوچک | دستگاه تسمهپیچ رومیزی (Stretch Wrapper小型) | ابعاد جمعوجور + تغییر جهت 90 درجه |
| 3 | صنایع غذایی | میکسر عمودی 50-100 لیتری | فضای کم در کارگاههای کوچک |
| 4 | کشاورزی گلخانهای | باز و بستهکننده پنجرهها و سایبانهای اتوماتیک | گشتاور کافی + وزن سبک |
| 5 | دستگاههای صنعتی سفارشی | دستگاههای چرخان، موقعیتدهندههای دوار | طراحی فشرده مورد نیاز |
| 6 | خودروسازی (خطوط مونتاژ کوچک) | بالابرهای سبک قطعه، میزهای دوار | تغییر جهت 90 درجه در فضاهای تنگ |
مزایای گیربکس کتابی سایز 90 نسبت به سایز 110 (برای کاربردهای سبک)
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | ابعاد کوچکتر → نصب در فضاهای تنگتر | فاصله مرکزی 90mm در مقابل 110mm → تفاوت 20 میلیمتری در هر جهت |
| 2 | وزن کمتر → حمل و نقل آسان | حدود 15-20 کیلوگرم در مقابل 25-35 کیلوگرم → جابجایی با یک نفر |
| 3 | قیمت اقتصادیتر | حدود 15-25% ارزانتر از سایز 110 → مناسب بودجه محدود |
| 4 | فریم موتور کوچکتر (35 در مقابل 42) | امکان استفاده از موتورهای استاندارد کوچکتر |
| 5 | مناسب برای توانهای پایین (زیر 3 اسب) | در توانهای پایین، سایز 90 راندمان مشابهی با سایز 110 دارد |
| 6 | اینرسی چرخشی کمتر | پاسخ سریعتر به استاپ و استارت (مناسب برای سیکلهای کوتاه) |
جدول مشخصات شافتهای ورودی و خروجی سایز 90
| گزینه | شافت ورودی (قطر) | شافت خروجی (قطر) | کاربرد مناسب |
|---|---|---|---|
| 1 | 24 میلیمتر | 90 میلیمتر | توان پایین (تا 1 اسب)، بار سبک، فضای بسیار محدود |
| 2 | 24 میلیمتر | 100 میلیمتر | توان متوسط (1-2 اسب)، اتصال به تجهیزات استاندارد |
| 3 | 28 میلیمتر | 100 میلیمتر | توان بالا در همین سایز (2-3 اسب) |
| 4 | 28 میلیمتر | 112 میلیمتر | حداکثر گشتاور در سایز 90 (مناسب بارهای سنگینتر) |
نکته کلیدی: با وجود سایز کوچکتر گیربکس (90)، قطر شافت خروجی میتواند تا 112 میلیمتر برسد – یعنی شافتی به اندازه سایز 110 اما با بدنه جمعوجورتر.
قابلیت خودقفل شوندگی در سایز 90 (Self-locking)
| نسبت کاهش | آیا خودقفل است؟ | توضیح برای سایز 90 |
|---|---|---|
| 1:5 تا 1:15 | خیر | برای کاربردهایی که نیاز به چرخش آزاد در دو جهت دارند |
| 1:20 تا 1:30 | بستگی به طراحی دارد | در برخی مدلها خودقفل است – استعلام لازم است |
| 1:40 تا 1:100 | بله | ایمن برای بالابرهای سبک و دروازههای عمودی |
⚠️ نکته ایمنی: حتی با وجود خودقفل شوندگی، برای بالابرهایی که حمل انسان میکنند (آسانسور)، حتماً از ترمز کمکی استفاده کنید.
جمعبندی: سایز 90 یا سایز 110؟ کدام برای شما مناسب است؟
| شرایط شما | گیربکس مناسب | توضیح |
|---|---|---|
| فضای نصب بسیار محدود است | سایز 90 | ابعاد کوچکتر = نصب آسانتر |
| توان موتور شما 1-2 اسب است | سایز 90 | سایز 110 برای این توان overkill است |
| بودجه محدودی دارید | سایز 90 | قیمت مناسبتر با عملکرد مشابه برای توان پایین |
| موتور شما 3-5 اسب است | سایز 110 | سایز 90 برای این توان طراحی نشده است |
| گشتاور بسیار بالا نیاز دارید | سایز 110 | بدنه بزرگتر = تحمل گشتاور بیشتر |
| وزن برای شما مهم است (حمل و نقل مکرر) | سایز 90 | حدود 30% سبکتر |
راهنمای سفارش گیربکس کتابی شاکرین سایز 90
برای استعلام قیمت و سفارش دقیق، لطفاً اطلاعات زیر را ارائه دهید:
| ردیف | پارامتر | مقدار پیشنهادی / توضیح |
|---|---|---|
| 1 | قطر شافت ورودی موردنیاز | 24 میلیمتر / 28 میلیمتر |
| 2 | قطر شافت خروجی موردنیاز | 90 میلیمتر / 100 میلیمتر / 112 میلیمتر |
| 3 | نسبت کاهش موردنیاز | 1:5 تا 1:100 |
| 4 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر (اگر بله، نسبت بالای 1:40 انتخاب شود) |
| 5 | توان موتور ورودی (اسب بخار) | حداکثر 2-3 اسب (بیشتر از آن → سایز 110 پیشنهاد میشود) |
| 6 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 7 | شرایط محیطی | غبار، رطوبت، دمای محیط |
| 8 | کاربرد نهایی | دروازه، بالابر، میکسر، نوار نقاله و … |
نکات نگهداری گیربکس کتابی حلزونی سایز 90
| ردیف | اقدام | دوره زمانی | توضیح ویژه سایز 90 |
|---|---|---|---|
| 1 | تعویض روغن گیربکس | هر 6-12 ماه | مقدار روغن کمتر از سایز 110 (حدود 0.5-0.8 لیتر) |
| 2 | بازرسی دنده برنجی از نظر سایش | هر 6 ماه | در توانهای بالا، سایش برنج تسریع میشود |
| 3 | بررسی آببندی از نظر نشتی | هر 3 ماه | به دلیل سایز کوچک، نشتی محسوستر است |
| 4 | اندازهگیری دمای بدنه | هفتگی | دمای بالای 80 درجه نشانه مشکل دارد |
| 5 | بازرسی لقی شافت خروجی | هر 6 ماه | لقی مجاز کمتر از 0.08 میلیمتر |
برای مشاهده گیربکس کتابی شاکرین سایز 63 حلزونی SHRV به صفحه آن رجوع کنید.
