توضیحات

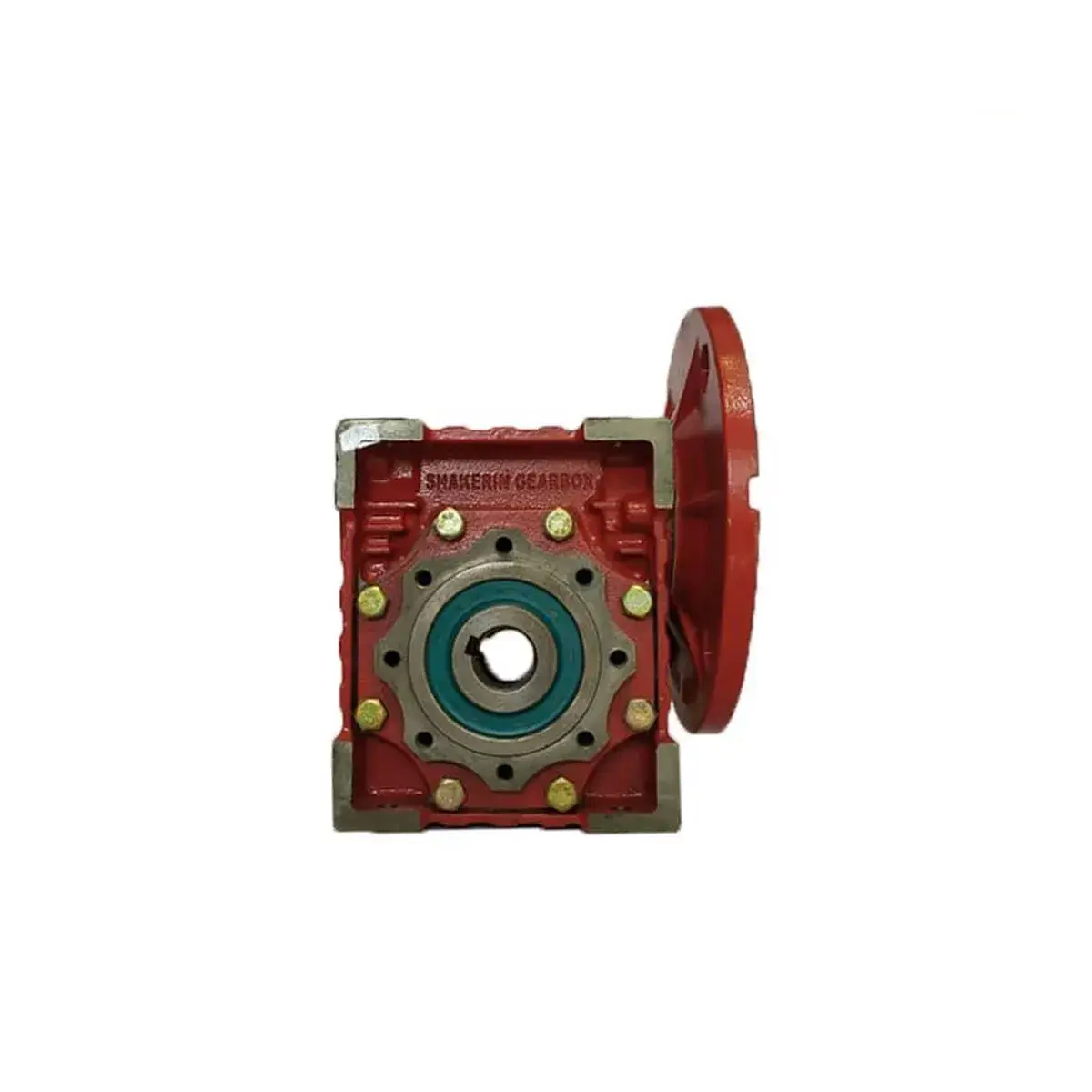

گیربکس کتابی شاکرین سایز 63 حلزونی SHRV تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس کتابی حلزونی SHRV سایز 63 را برای کاربردهایی که نیاز به تغییر جهت 90 درجه در فضاهای بسیار محدود با توان پایین (حداکثر 1-1.5 اسب) دارند عرضه میکند. این گیربکس کوچکترین عضو خانواده کتابی حلزونی شاکرین است و برای تجهیزاتی طراحی شده که هم به جمعوجوری حداکثری نیاز دارند، هم به گشتاور مناسب برای بارهای سبک.
تفاوت سایز 63 با سایزهای 90 و 110
| ویژگی | سایز 63 | سایز 90 | سایز 110 | نکته تمایز |
|---|---|---|---|---|
| سایز گیربکس | 63 (کوچکترین) | 90 (متوسط) | 110 (بزرگترین) | حداقل ابعاد |
| قطر شافت ورودی | 19، 24 میلیمتر | 24، 28 میلیمتر | 24، 28 میلیمتر | باریکترین شافت ورودی |
| قطر شافت خروجی | 80، 90 میلیمتر | 90، 100، 112 | 90، 100، 112 | کوچکترین شافت خروجی |
| فریم الکتروموتور معادل | 25 (کوچکترین) | 35 | 42 | مناسب موتورهای مینیاتوری |
| توان مجاز ورودی | حداکثر ~1-1.5 اسب | ~2-3 اسب | ~4-5 اسب | کمترین توان |
| وزن | بسیار سبک (~8-12 کیلوگرم) | سبک (~15-20 کیلوگرم) | سنگین (~25-35 کیلوگرم) | قابل حمل با یک دست |
| کاربرد اصلی | تجهیزات دقیق، آزمایشگاهی، دربهای سبک | تجهیزات کوچک صنعتی | تجهیزات متوسط و سنگین | کلاس مینیاتوری |
مشخصات فنی گیربکس کتابی شاکرین سایز 63 حلزونی SHRV
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | W – مکعبی (سری حلزونی کتابی SHRV) |
| سایز گیربکس | 63 (کوچکترین سایز در این خانواده – فاصله مرکزی 63 میلیمتر) |
| نوع گیربکس صنعتی | گیربکس حلزونی مکعبی (کتابی) – مینیاتوری |
| قطر شافت ورودی | 19 یا 24 میلیمتر (انتخابی – باریکترین گزینه) |
| قطر شافت خروجی | 80 یا 90 میلیمتر (انتخابی) |
| فریم الکتروموتور معادل | 25 (کوچکترین فریم – مناسب موتورهای مینیاتوری و کداک) |
| جنس پوسته (بدنه) | چدن (Cast Iron) – با وجود سایز کوچک، استحکام بالا |
| جنس دنده حلزون (Worm Gear) | برنج (استاندارد – مقاوم به سایش) |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی با سخت کاری سطحی (58 HRC) |
| نوع آببندی | رادیال سیل + لابیرنت (در سایز مینیاتوری) |
| نسبت کاهش | 1:5 تا 1:100 (دامنه کامل – مشابه سایزهای بزرگتر) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40 – ایمن برای کاربردهای عمودی سبک) |
| توان مجاز ورودی (حداکثر) | ~1 تا 1.5 اسب بخار (بسته به نسبت کاهش) |
| گشتاور خروجی اسمی | متناسب با سایز – حدود 50-150 نیوتنمتر (بسته به نسبت) |
جدول مقایسه سه سایز کتابی حلزونی شاکرین (63، 90، 110)
| معیار | سایز 63 | سایز 90 | سایز 110 | بهترین انتخاب برای… |
|---|---|---|---|---|
| فضای نصب | فوقالعاده محدود | محدود | متوسط | سایز 63 برای کابینتهای تنگ |
| توان موتور | تا 1.5 اسب | تا 3 اسب | تا 5 اسب | سایز 63 برای موتورهای کوچک |
| گشتاور خروجی | پایین (50-150 Nm) | متوسط (100-300 Nm) | بالا (200-500 Nm) | سایز 90 و 110 برای بارهای سنگینتر |
| وزن | ~8-12 کیلوگرم | ~15-20 کیلوگرم | ~25-35 کیلوگرم | سایز 63 برای حمل و نقل آسان |
| قیمت | اقتصادیترین | متوسط | گرانترین | سایز 63 برای بودجه محدود |
| شافت خروجی | 80-90mm | 90-112mm | 90-112mm | سایز 63 برای اتصالات کوچک |
| نسبت کاهش | 1:5 تا 1:100 | 1:5 تا 1:100 | 1:5 تا 1:100 | هر سه دامنه یکسان دارند |
کاربردهای اصلی گیربکس کتابی حلزونی سایز 63 شاکرین
| ردیف | صنعت | تجهیزات متصل شونده | دلیل انتخاب سایز 63 |
|---|---|---|---|
| 1 | دروازههای اتوماتیک سبک | اپراتور درب پارکینگ مسکونی، کرکره برقی کوچک | فضای نصب محدود + توان 0.5-1 اسب کافی است |
| 2 | تجهیزات پزشکی | تختهای برقی بیمارستانی، دستگاههای فیزیوتراپی | صدای کم + ابعاد جمعوجور |
| 3 | صنایع غذایی (کافه و رستوران) | میکسر صنعتی کوچک (10-20 لیتری)، دستگاه یخساز | فضای کاری محدود در کانتر |
| 4 | آزمایشگاهها | همزنهای آزمایشگاهی، بالمیلهای کوچک، شیکرها | دقت بالا + ابعاد مینیاتوری |
| 5 | کشاورزی گلخانهای | باز و بستهکننده پنجرهها، سایبانهای سبک، پمپهای کوچک | مقاومت در برابر رطوبت + گشتاور کافی |
| 6 | خطوط بستهبندی مینیاتوری | دستگاه تسمهپیچ رومیزی، نوار نقالههای بسیار کوچک | طراحی فشرده مورد نیاز |
| 7 | دستگاههای صنعتی سفارشی کوچک | موقعیتدهندههای دوار کوچک، رباتیک صنعتی سبک | نسبت به سایز، قدرت بالا |
| 8 | تجهیزات خورشیدی و انرژی | ردیاب خورشیدی (Solar Tracker) – چرخاندن پنلها | گشتاور کافی + مصرف برق پایین |
مزایای گیربکس کتابی سایز 63 نسبت به سایزهای بزرگتر (برای کاربردهای سبک)
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | ابعاد بسیار کوچک → نصب در هر جایی | فاصله مرکزی 63mm → مناسب برای داخل کابینتها و تجهیزات فشرده |
| 2 | وزن بسیار کم (8-12 کیلوگرم) | قابل حمل با یک دست – بدون نیاز به جرثقیل یا بالابر |
| 3 | قیمت اقتصادیترین گزینه | حدود 30-40% ارزانتر از سایز 110 → مناسب پروژههای با بودجه محدود |
| 4 | فریم موتور 25 (کوچکترین) | امکان استفاده از موتورهای کداک و مینیاتوری استاندارد |
| 5 | شافت ورودی باریک (19 یا 24mm) | مناسب برای کوپلینگ با موتورهای کوچک |
| 6 | مناسب برای توانهای پایین (زیر 1.5 اسب) | در توانهای پایین، سایز 63 راندمان مشابهی با سایزهای بزرگتر دارد |
| 7 | اینرسی چرخشی بسیار کم | پاسخ فوقالعاده سریع به استارت و استاپ (مناسب برای سیکلهای کوتاه و مکرر) |
| 8 | صدای کاری بسیار کم | به دلیل سایز کوچک و دقت ساخت بالا – مناسب محیطهای حساس |
جدول مشخصات شافتهای ورودی و خروجی سایز 63
| گزینه | شافت ورودی (قطر) | شافت خروجی (قطر) | کاربرد مناسب |
|---|---|---|---|
| 1 | 19 میلیمتر | 80 میلیمتر | توان بسیار پایین (تا 0.5 اسب)، فضای فوقالعاده محدود |
| 2 | 19 میلیمتر | 90 میلیمتر | توان پایین (0.5-1 اسب)، اتصال به تجهیزات کوچک |
| 3 | 24 میلیمتر | 80 میلیمتر | توان متوسط در این سایز (1-1.5 اسب) |
| 4 | 24 میلیمتر | 90 میلیمتر | حداکثر گشتاور در سایز 63 |
نکته کلیدی: شافت ورودی 19 میلیمتری منحصراً در سایز 63 وجود دارد و برای اتصال به موتورهای مینیاتوری با شافت باریک طراحی شده است.
قابلیت خودقفل شوندگی در سایز 63 (Self-locking)
| نسبت کاهش | آیا خودقفل است؟ | توضیح برای سایز 63 |
|---|---|---|
| 1:5 تا 1:15 | خیر | برای کاربردهایی که نیاز به چرخش آزاد در دو جهت دارند |
| 1:20 تا 1:30 | بستگی به طراحی دارد | در برخی مدلها خودقفل است – استعلام لازم است |
| 1:40 تا 1:100 | بله | ایمن برای کاربردهای عمودی سبک (مانند کرکرههای کوچک) |
⚠️ نکته ایمنی: سایز 63 برای بالابرهای سنگین و حمل انسان طراحی نشده است. حداکثر بار عمودی مجاز را از شرکت رهاگیربکس استعلام بگیرید.
جمعبندی: کدام سایز کتابی حلزونی برای شما مناسب است؟
| شرایط شما | گیربکس مناسب | توضیح |
|---|---|---|
| فضای نصب فوقالعاده محدود است | سایز 63 | کوچکترین گزینه ممکن |
| توان موتور شما کمتر از 1.5 اسب است | سایز 63 | سایزهای بزرگتر overkill هستند |
| بودجه بسیار محدودی دارید | سایز 63 | اقتصادیترین گزینه خانواده |
| میخواهید گیربکس را با یک دست جابجا کنید | سایز 63 | وزن 8-12 کیلوگرم |
| توان موتور شما 2-3 اسب است | سایز 90 | سایز 63 برای این توان ضعیف است |
| توان موتور شما 4-5 اسب است | سایز 110 | سایز 63 اصلاً مناسب نیست |
| گشتاور بسیار بالا نیاز دارید | سایز 110 | بدنه بزرگتر = تحمل گشتاور بیشتر |
| برای درب اتوماتیک سنگین صنعتی | سایز 90 یا 110 | سایز 63 فقط برای دربهای سبک مسکونی |
راهنمای سفارش گیربکس کتابی شاکرین سایز 63
برای استعلام قیمت و سفارش دقیق، لطفاً اطلاعات زیر را ارائه دهید:
| ردیف | پارامتر | مقدار پیشنهادی / توضیح |
|---|---|---|
| 1 | قطر شافت ورودی موردنیاز | 19 میلیمتر (مینیاتوری) / 24 میلیمتر (استاندارد) |
| 2 | قطر شافت خروجی موردنیاز | 80 میلیمتر / 90 میلیمتر |
| 3 | فریم موتور معادل | 25 (کوچکترین) |
| 4 | نسبت کاهش موردنیاز | 1:5 تا 1:100 |
| 5 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر (اگر بله، نسبت بالای 1:40) |
| 6 | توان موتور ورودی (اسب بخار) | حداکثر 1-1.5 اسب (بیشتر از آن → سایز 90 پیشنهاد میشود) |
| 7 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 8 | شرایط محیطی | غبار، رطوبت، دمای محیط |
| 9 | کاربرد نهایی | درب اتوماتیک، میکسر کوچک، تجهیزات پزشکی، آزمایشگاه و … |
نکات نگهداری گیربکس کتابی حلزونی سایز 63
| ردیف | اقدام | دوره زمانی | توضیح ویژه سایز 63 |
|---|---|---|---|
| 1 | تعویض روغن گیربکس | هر 12 ماه | مقدار روغن بسیار کم (حدود 0.3-0.5 لیتر) |
| 2 | بازرسی دنده برنجی از نظر سایش | هر 6-12 ماه | در توانهای نزدیک به حداکثر، سایش را بررسی کنید |
| 3 | بررسی آببندی از نظر نشتی | هر 3 ماه | به دلیل سایز کوچک، هر نشتی محسوس است |
| 4 | اندازهگیری دمای بدنه | ماهانه | دمای بالای 80 درجه نشانه مشکل دارد |
| 5 | بازرسی لقی شافت خروجی | سالانه | لقی مجاز کمتر از 0.05 میلیمتر |
| 6 | تمیزکاری عمومی | هر 3 ماه | با دستمال خشک – بدون نیاز به ابزار خاص |
جمعبندی نهایی: خانواده گیربکسهای کتابی حلزونی شاکرین (SHRV)
| سایز | فاصله مرکزی | شافت ورودی | شافت خروجی | فریم موتور | توان مجاز | وزن تقریبی | کاربرد اصلی |
|---|---|---|---|---|---|---|---|
| 63 | 63mm | 19-24mm | 80-90mm | 25 | ~1-1.5 HP | 8-12 kg | مینیاتوری، آزمایشگاهی، درب سبک |
| 90 | 90mm | 24-28mm | 90-112mm | 35 | ~2-3 HP | 15-20 kg | تجهیزات کوچک صنعتی |
| 110 | 110mm | 24-28mm | 90-112mm | 42 | ~4-5 HP | 25-35 kg | تجهیزات متوسط و سنگین |
برای مشاهده الکترو گیربکس شافت مستقیم شاکرین 0.75 اسب به صفحه آن رجوع کنید.
مشخصات فنی گیربکس کتابی شاکرین سایز 63 حلزونی SHRV
