توضیحات

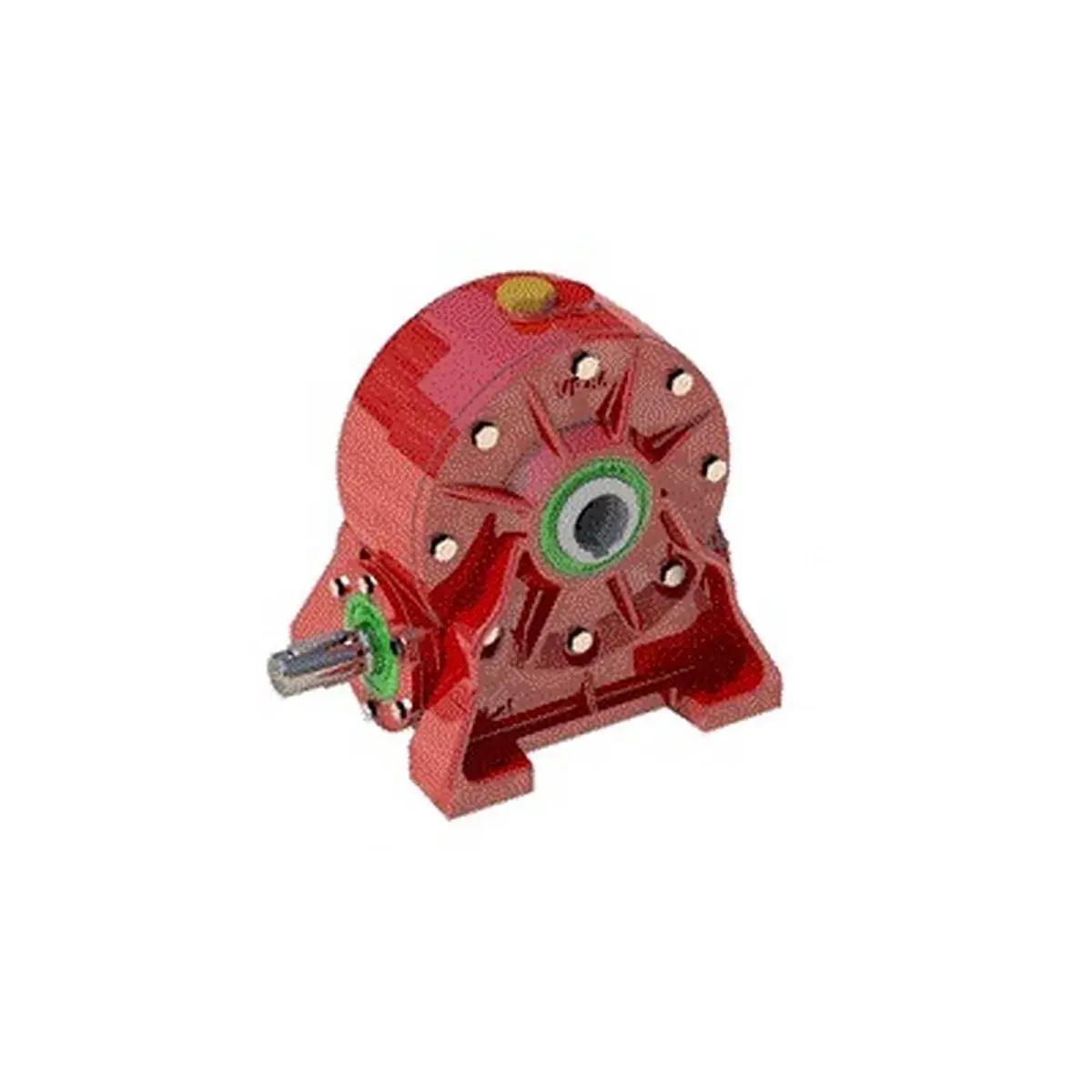

گیربکس حلزونی VF نرمال شاکرین سایز 150 تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، گیربکس حلزونی VF نرمال سایز 150 را برای صنایع سبک تا متوسط و کاربردهایی که نیاز به گشتاور متوسط با ابعاد جمعوجور دارند عرضه میکند. این گیربکس یک گزینه اقتصادی و کارآمد بین سایزهای 130 و 185 است و برای کارخانههایی که به دنبال تعادل بین توان، فضا و هزینه هستند، طراحی شده است.
مشخصات فنی گیربکس حلزونی VF نرمال شاکرین سایز 150
| پارامتر | مقدار / توضیح |
|---|---|
| تیپ گیربکس | VF (سری گیربکسهای حلزونی جعبهای استاندارد) |
| سایز گیربکس | 150 (فاصله مرکزی 150 میلیمتر) |
| نوع گیربکس صنعتی | گیربکس حلزونی نرمال – جعبهای |
| نوع دنده | حلزونی (Worm Gear) – گشتاور مناسب، خودقفل شوندگی |
| قطر شافت ورودی | 35 میلیمتر |
| قطر شافت خروجی | 50 میلیمتر |
| جنس پوسته (بدنه) | چدن (Cast Iron) – مستحکم و ضد لرزش |
| جنس شافت حلزون (Worm Shaft) | فولاد آلیاژی – سخت کاری سطحی 58-60 HRC |
| جنس دنده حلزون (Worm Gear) | برنج یا برنز فسفردار (مقاوم به سایش) |
| نوع آببندی | رادیال سیل صنعتی + لابیرنت |
| نسبت کاهش | 1:5 تا 1:100 (انتخابی بر اساس نیاز) |
| زاویه خروجی | 90 درجه نسبت به ورودی |
| قابلیت خودقفل شوندگی | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 63 کیلوگرم |
| توان مجاز ورودی (تقریبی) | 4 تا 5.5 اسب بخار |
| گشتاور خروجی اسمی (تقریبی) | 300 تا 700 نیوتنمتر |
جایگاه سایز 150 در خانواده گیربکسهای حلزونی VF
| سایز | فاصله مرکزی | شافت ورودی | شافت خروجی | وزن | توان مجاز | گشتاور |
|---|---|---|---|---|---|---|
| VF 130 | 130mm | ~30mm | ~42mm | ~45kg | ~3-4 HP | ~200-450 Nm |
| VF 150 | 150mm | 35mm | 50mm | 63kg | 4-5.5 HP | 300-700 Nm |
| VF 185 | 185mm | 42mm | 60mm | ~100kg | 7.5-10 HP | 600-1400 Nm |
سایز 150 دقیقاً در نقطهای قرار دارد که برای بسیاری از صنایع سبک و متوسط، توان و گشتاور کافی را با وزن و ابعاد مناسب ارائه میدهد.
کاربردهای اصلی گیربکس حلزونی VF سایز 150 شاکرین
| صنعت | تجهیزات متصل شونده | دلیل انتخاب سایز 150 |
|---|---|---|
| صنایع غذایی | میکسر خمیر 100-150 کیلوگرمی، میکسر مواد پودری، دستگاه بستهبندی | توان کافی + ابعاد جمعوجور |
| صنایع داروسازی | گرانولاتور، تبلتزن، میکسر پودر | شافت 35mm استاندارد + گشتاور مناسب |
| بتن و ساختمان | میکسر بتن 500 لیتری، بالابر مصالح سبک | جمعوجور + قدرت کافی |
| صنایع چوب | اره نواری صنعتی متوسط، سنباده نواری | شافت 50mm خروجی استاندارد |
| کشاورزی صنعتی | نوار نقاله محصولات، میکسر خوراک دام (500 کیلوگرمی) | مقاومت در برابر گردوغبار |
| شستشوی صنعتی | تونل شستشوی بطری، نوار نقاله شستشو | دور خروجی مناسب + ضدآب |
| پلاستیک | اکسترودر آزمایشگاهی، میکسر مستربچ کوچک | کنترل دقیق دور خروجی |
| جرثقیل و بالابر | بالابرهای 500 کیلوگرمی، دروازههای صنعتی | خودقفل شوندگی برای ایمنی |
| آب و فاضلاب | پمپ تزریق مواد شیمیایی، کلرزن | گشتاور پایدار + مصرف برق مناسب |
| دروازههای اتوماتیک | اپراتور درب پارکینگ صنعتی، کرکره برقی سنگین | خودقفل شوندگی + وزن مناسب |
مزایای گیربکس حلزونی VF سایز 150
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | وزن مناسب 63 کیلوگرم | نصب با دو نفر یا لیفتراک سبک – بدون نیاز به جرثقیل سنگین |
| 2 | شافت ورودی 35 میلیمتر | استاندارد رایج برای موتورهای 4-5.5 اسب |
| 3 | شافت خروجی 50 میلیمتر | اندازه استاندارد برای اتصال به تجهیزات صنعتی |
| 4 | قابلیت خودقفل شوندگی | ایمنی در کاربردهای عمودی و بالابرها |
| 5 | قیمت اقتصادی | یکی از مقرونبهصرفهترین گزینهها در رده خود |
| 6 | تنوع نسبت کاهش | از 1:5 تا 1:100 – مناسب برای طیف گسترده کاربردها |
| 7 | هزینه نگهداری پایین | روغن کم، قطعات یدکی در دسترس و ارزان |
| 8 | ابعاد جمعوجور | مناسب برای فضاهای محدود در کارگاهها |
جدول گشتاور خروجی بر اساس نسبت کاهش (VF سایز 150)
| نسبت کاهش | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | کاربرد مناسب |
|---|---|---|---|
| 1:10 | 150 | ~300-350 | نوار نقالههای سریع، بستهبندی |
| 1:15 | 100 | ~350-400 | میکسرهای صنعتی کوچک، همزنها |
| 1:20 | 75 | ~400-480 | نوار نقاله شیبدار، فیدرها |
| 1:30 | 50 | ~500-580 | بالابر سطلی کوچک، میکسر |
| 1:40 | 37.5 | ~580-650 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~650-700 (حداکثر) | جرثقیلهای سبک، وینچها |
قابلیت خودقفل شوندگی (Self-locking) در سایز 150
| نسبت کاهش | وضعیت خودقفل شوندگی | توضیح |
|---|---|---|
| 1:5 تا 1:15 | خیر | بار میتواند گیربکس را به عقب بچرخاند |
| 1:20 تا 1:30 | ممکن است | بستگی به زاویه مارپیچ حلزون دارد – استعلام لازم |
| 1:40 تا 1:100 | بله | گیربکس در حالت بدون برق قفل میماند – مناسب بالابرها |
نکته ایمنی: برای بالابرهای با بار بیش از 300 کیلوگرم، حتی با خودقفل شوندگی، استفاده از ترمز کمکی الکترومکانیکی توصیه میشود.
راهنمای انتخاب نسبت کاهش در سایز 150
| اگر نیاز دارید… | نسبت پیشنهادی | دور خروجی | گشتاور |
|---|---|---|---|
| سرعت بالا، بار سبک (نوار نقاله بستهبندی) | 1:10 تا 1:15 | 100-150 rpm | 300-400 Nm |
| تعادل سرعت و گشتاور (میکسر، همزن) | 1:20 تا 1:30 | 50-75 rpm | 400-580 Nm |
| گشتاور بالا، سرعت کم (بالابر، فیدر) | 1:40 | ~37.5 rpm | ~580-650 Nm |
| حداکثر گشتاور، حداقل سرعت (وینچ، جرثقیل سبک) | 1:50 | ~30 rpm | ~650-700 Nm |
راهنمای سفارش گیربکس حلزونی VF نرمال سایز 150
| ردیف | پارامتر | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبت کاهش موردنیاز | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | توان موتور ورودی (اسب بخار) | 4 – 5.5 اسب |
| 3 | دور خروجی دقیق موردنیاز (rpm) | با توجه به خط تولید |
| 4 | گشتاور بار (نیوتنمتر) | حداکثر 700 Nm |
| 5 | آیا به خودقفل شوندگی نیاز دارید؟ | بله / خیر |
| 6 | شرایط محیطی | غبار، رطوبت، دمای محیط |
| 7 | نوع چیدمان (Mounting) | پایه دار / فلنجی / دیواری |
| 8 | کاربرد نهایی | میکسر، نوار نقاله، بالابر، فیدر |
نکات نگهداری گیربکس حلزونی VF سایز 150
| اقدام | دوره زمانی | توضیح |
|---|---|---|
| تعویض روغن گیربکس | هر 6-12 ماه | روغن صنعتی EP 220 – حجم ~2-3 لیتر |
| بازرسی دنده برنزی از نظر سایش | هر 12 ماه | سایش طبیعی در گیربکسهای حلزونی |
| بررسی آببندی از نظر نشتی | هر 3 ماه | جلوگیری از هدررفت روغن |
| اندازهگیری دمای بدنه | ماهانه | دمای بالای 80 درجه هشدار |
| بازرسی لقی شافت خروجی | هر 6 ماه | لقی مجاز کمتر از 0.08 میلیمتر |
| بازرسی تراز کوپلینگ با موتور | هر 6 ماه | عدم تراز باعث شکستن شفت ورودی 35mm میشود |
| تمیزکاری فن خنککننده موتور | هر 3 ماه | تجمع گردوغبار روی فن باعث داغی میشود |
جمعبندی: سایز 150 برای چه کسانی مناسب است؟
| نوع مشتری | دلیل انتخاب سایز 150 |
|---|---|
| نانواییهای صنعتی و فودتریها | میکسرهای 100-150 کیلوگرمی با توان 4-5 اسب |
| کارگاههای صنعتی کوچک | فضای محدود + نیاز به توان متوسط |
| داروسازی و آزمایشگاهها | دقت بالا + ابعاد جمعوجور + قابلیت خودقفل شوندگی |
| گلخانهها و کشاورزی صنعتی | نوار نقاله محصولات، میکسر خوراک دام |
| تولیدکنندگان تجهیزات صنعتی (OEM) | قیمت مناسب + موجود بودن قطعات یدکی |
| تصفیهخانههای کوچک محلی | پمپهای دوزینگ شیمیایی و کلرزنها |
برای مشاهده گیربکس حلزونی MVF نرمال شاکرین سایز 150 به صفحه آن رجوع کنید.
مشخصات فنی گیربکس حلزونی VF نرمال شاکرین سایز 150
