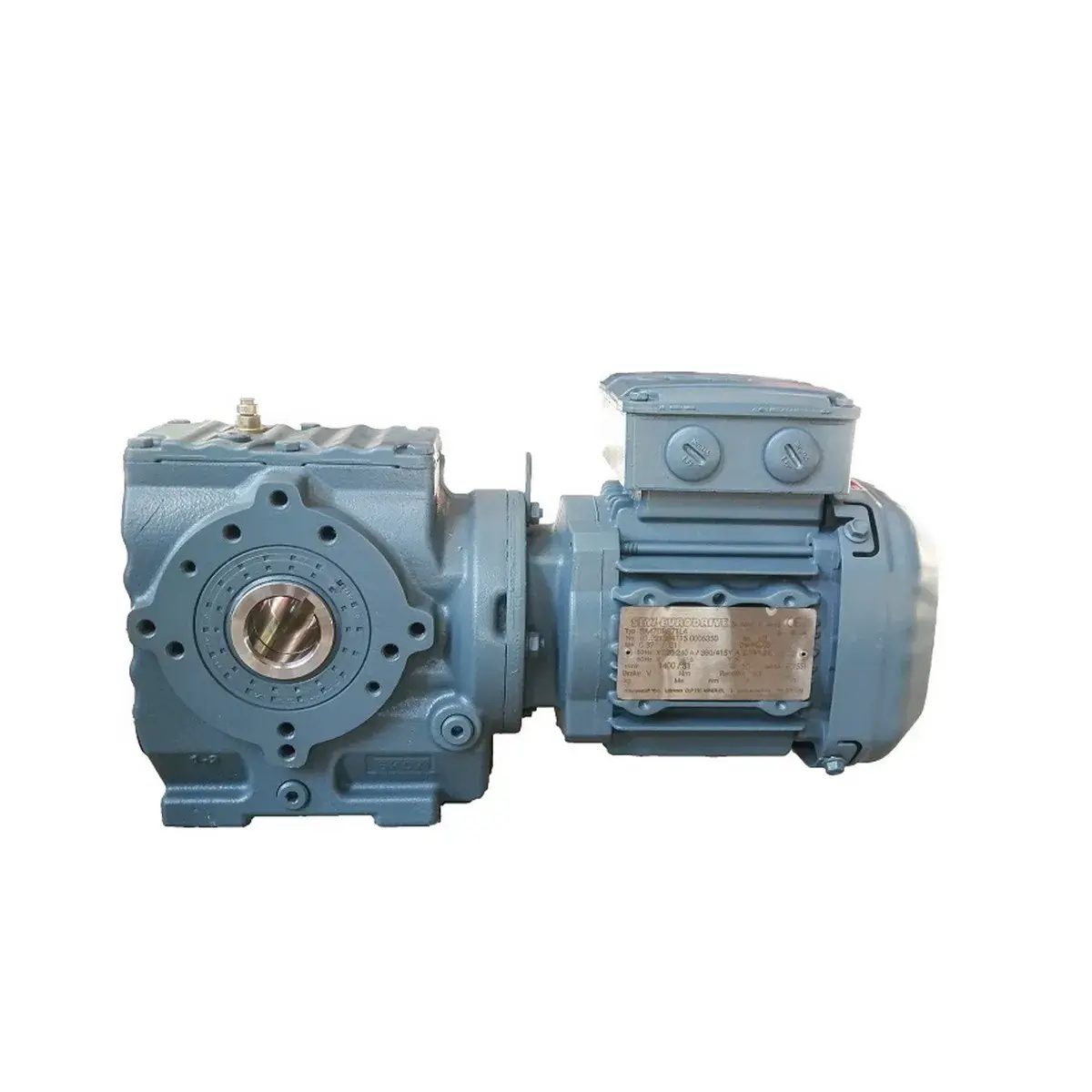

در خانواده گیربکسهای هلیکال-حلزونی (Helical-Worm) SEW-Eurodrive، مدل S67 نقطه جهش قابل توجهی در طراحی محسوب میشود. اگر مدل S57 را مرز ورود به توانهای بالاتر بدانیم، S67 با حداکثر گشتاور 520 تا 600 نیوتنمتر، جهشی 75 درصدی نسبت به S57 (با 295-345 نیوتنمتر) ندارد، اما افزایش در حجم روغن، ابعاد و قطر شافت خروجی از S57 کاملاً مشهود است. این گیربکس برای توانهای تا 5.5 کیلووات و کاربردهای نیمهسنگین تا سنگین سبک طراحی شده است. برای سفارش ساخت گیربکس حلزونی با رهاگیربکس تماس بگیرید.
در این مقاله، مشخصات فنی دقیق بر اساس منابع معتبر، افزایش چشمگیر حجم روغن در موقعیت M3 (تا 3.10 لیتر)، ثابتهای مهندسی محاسبه بار شعاعی، جزئیات روانکاری با CLP 680، و تفاوت بار شعاعی مجاز بین نسخه استاندارد و همزن را بررسی میکنیم.
جهش در طراحی: از S57 به S67
مدل S67 در مقایسه با S57 تغییرات مهمی در طراحی دارد. اولین تفاوت قابل توجه در قطر شافت خروجی است. در حالی که S57 از شافت 30 میلیمتری استفاده میکند، S67 دارای شافت خروجی با قطر 35 میلیمتر است. این افزایش 5 میلیمتری نشاندهنده طراحی مستحکمتر برای تحمل گشتاورهای بالاتر و بارهای شعاعی بیشتر است.
| پارامتر | S57 | S67 | تغییر |
|---|---|---|---|
| حداکثر گشتاور خروجی (Mamax) | ~295-345 Nm | 520 Nm | +75% |
| محدوده توان موتور | 0.18 – 3.0 kW | 0.25 – 5.5 kW | +83% |
| گستره نسبت تبدیل | 9.96 – 241.09 | 11.5 – 227.20 | مشابه |
| قطر شافت خروجی | 30 mm | 35 mm | +5 mm |
نکته تخصصی: جدول بالا بر اساس منابع معتبر FLKdrive و سایر دیتاشیتها تنظیم شده است. گشتاور 520 نیوتنمتر یک مقدار اسمی است؛ در پیکربندیهای خاص با نسبت تبدیل پایینتر، گشتاور واقعی میتواند بالاتر باشد. به عنوان مثال، مدل S67DRE90L4BE2FG2W با نسبت تبدیل 65.63:1 و توان 2 اسببخار (حدود 1.5 کیلووات)، گشتاور خروجی 3894 نیوتنمتر گزارش شده است – این مقدار بسیار بالاتر از حد معمول است و احتمالاً مربوط به نسخه خاصی با گیربکس کمکی (compound) یا شرایط عملیاتی ویژه میباشد.
روانکاری تخصصی؛ حجم روغن 3.10 لیتری در موقعیت M3
یکی از مهمترین تفاوتهای S67 با سایزهای کوچکتر، افزایش چشمگیر حجم روغن در موقعیت M3 (نصب آویز) است. این افزایش مستقیماً با طراحی بزرگتر محفظه دندانهها و نیاز به روانکاری بهتر در موقعیتهای عمودی مرتبط است.
بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، حجم روغن گیربکس S67 به شرح زیر است:
| موقعیت نصب | حجم روغن S67 (لیتر) |
|---|---|
| M1 (پایه پایین، استاندارد) | 1.00 |
| M2 (پایه پایین، معکوس) | 2.00 |
| M3 (نصب آویز) | 2.20 / 3.10 |
| M4 (عمودی، شافت پایین) | 3.10 |
| M5 (عمودی، شافت بالا) | 2.60 |
| M6 (نصب جانبی) | 2.60 |
توضیح تخصصی: در موقعیت M3، دو مقدار ذکر شده است. مقدار اول (2.20 لیتر) برای پیکربندیهای استاندارد و مقدار دوم (3.10 لیتر) برای گیربکسهای ترکیبی (compound gear units) است که در آن یک گیربکس بزرگتر به عنوان طبقه اول قرار میگیرد. این افزایش 40 درصدی حجم روغن در نسخه ترکیبی، نشاندهنده نیاز به پوشش دندانههای اضافی و دفع حرارت بیشتر است.
نوع روغن: مانند تمام گیربکسهای حلزونی SEW، سری S67 نیز فقط با روغن CLP 680 (ISO VG 680) کار میکند. استفاده از روغن با ویسکوزیته پایینتر (مانند CLP 220 یا 320) به دلیل ماهیت اصطکاکی بالای تماس دندانه حلزونی-چرخ حلزون، ممنوع است و منجر به سایش سریع میشود.
بار شعاعی مجاز (Overhung Load)؛ دادههای تخصصی
اطلاعات بار شعاعی مجاز گیربکسهای سری S، دادهای کلیدی برای مهندسان طراح است. بر اساس مستندات فنی SEW، مقدار F_Ra (بار شعاعی مجاز در مرکز شافت) در جداول انتخاب گیربکس درج شده است.
فرمول محاسبه بار شعاعی واقعی
بار شعاعی واقعی وارد بر شافت خروجی از رابطه زیر محاسبه میشود:
F_R = (M_d × 2000 / d_0) × f_z
که در آن:
-
F_R= بار شعاعی واقعی بر حسب نیوتن (N) -
M_d= گشتاور خروجی بر حسب نیوتنمتر (Nm) -
d_0= قطر متوسط قطعه انتقال قدرت (مانند زنجیر، تسمه) بر حسب میلیمتر (mm) -
f_z= ضریب قطعه انتقال قدرت (طبق جدول زیر)
مقادیر ضریب قطعه انتقال قدرت (f_z):
| قطعه انتقال قدرت | ضریب f_z |
|---|---|
| چرخدنده (کمتر از 17 دندانه) | 1.15 |
| چرخزنجیر (کمتر از 13 دندانه) | 1.40 |
| چرخزنجیر (کمتر از 20 دندانه) | 1.25 |
| فلکه تسمه V باریک | 1.75 |
| فلکه تسمه تخت | 2.50 |
| فلکه تسمه دندانهدار | 1.50 |
توجه ویژه برای دماهای پایین: در دماهای محیطی ≤ 30- درجه سانتیگراد، ضریب اضافی f_z_T-30 = 1.2 باید در فرمول اعمال شود.
فرمول تبدیل بار شعاعی برای نقاط اعمال نیرو در فواصل مختلف
اگر نقطه اعمال نیرو در مرکز شافت نباشد (یعنی فاصله x از شانه شافت بیشتر از 0.5 × l باشد)، مقدار بار شعاعی مجاز باید با استفاده از فرمولهای زیر محاسبه شود:
F_Rx_b = F_Ra_max × (a / (b + x)) (بر اساس عمر بلبرینگ)
F_Rx_w = c / (f + x) (بر اساس استحکام شافت)
و F_Rx = کوچکترین مقدار بین F_Rx_b و F_Rx_w
که در آن:
-
x= فاصله از شانه شافت تا نقطه اعمال نیرو بر حسب میلیمتر (mm) -
a, b, f= ثابتهای مهندسی گیربکس (برای S67 در ادامه آمده است) -
c= ثابت گشتاور خمشی (برای S67 در ادامه آمده است)
ثابتهای مهندسی S67 برای محاسبات پیشرفته
بر اساس مستندات فنی SEW، ثابتهای تبدیل بار شعاعی برای گیربکس S67 به شرح زیر است:
| پارامتر | مقدار | واحد | توضیح |
|---|---|---|---|
| a | 184 | mm | فاصله مرکز بلبرینگ تا شانه شافت |
| b | 149 | mm | طول شافت از شانه تا انتها |
| c | 3.04 × 10⁵ | Nmm | ثابت گشتاور خمشی شافت |
| d | 35 | mm | قطر شافت خروجی |
| i | 70 | mm | فاصله بین دو بلبرینگ |
نکته تخصصی: این ثابتها برای شافت خروجی توپر (Solid Shaft) معتبر هستند. برای نسخههای شافت توخالی (SA67، SH67 و غیره)، مقادیر متفاوت بوده و نیازمند مشورت با SEW-EURODRIVE میباشد.
مقایسه بار شعاعی مجاز S67 با سایر سایزها
اگرچه مقدار دقیق F_Ra_max برای S67 در منابع موجود مستقیماً درج نشده، با استفاده از ثابتهای بالا و مقایسه با سایزهای دیگر میتوان نتیجه گرفت که S67 به طور قابل توجهی از S57 مستحکمتر است. جدول زیر مقادیر ثابتهای مهندسی سایزهای مختلف را نشان میدهد:
| سایز | قطر شافت d (mm) | فاصله بلبرینگ i (mm) | ثابت c (Nmm) |
|---|---|---|---|
| S47 | 30 | 60 | 2.14 × 10⁵ |
| S57 | 30 | 60 | 2.14 × 10⁵ |
| S67 | 35 | 70 | 3.04 × 10⁵ |
| S77 | 45 | 90 | 5.26 × 10⁵ |
| S87 | 60 | 120 | 1.68 × 10⁶ |
تحلیل: جهش در ثابت c از S57 به S67 (3.04 × 10⁵ در مقابل 2.14 × 10⁵) نشاندهنده افزایش حدود 42 درصدی مقاومت خمشی شافت است. این یعنی S67 میتواند بار شعاعی به مراتب بیشتری نسبت به S57 تحمل کند.
نسخههای تخصصی و پیکربندی نصب
گیربکس S67 در پیکربندیهای زیر عرضه میشود:
| نوع نصب | کد نسخه | ویژگی |
|---|---|---|
| پایه زمینی، شافت توپر | S67 | استاندارد – نصب روی فونداسیون |
| پایه زمینی، شافت توخالی | SA67 | نصب مستقیم روی محور متحرک |
| شافت توخالی با حلقه جمعشونده | SH67 | اتصال قدرتی بدون کلید |
| فلنج B5، شافت توپر | SF67 | اتصال مستقیم به فلنج موتور |
| فلنج B5، شافت توخالی | SAF67 | ترکیب فلنج و خروجی توخالی |
| فلنج B14، شافت توخالی | SAZ67 | ابعاد جمعوجورتر |
نمونه واقعی SA67: مدل SA67 DRN80M4/BE1HR با توان 1.5 کیلووات و نسبت تبدیل 30:1 گزارش شده است. این نمونه دارای گشتاور خروجی قابل توجه و کلاس حفاظت IP55 میباشد.
هشدار مهم: محدودیت تغییر موقعیت نصب
مانند سایر گیربکسهای سری S، مدل S67 نیز دارای محدودیت در تغییر موقعیت نصب است. بر اساس دفترچه راهنمای SEW، تغییر موقعیت نصب به برخی حالتها (به ویژه M2 و M3) بدون مشورت قبلی با شرکت، گارانتی را باطل میکند. دلیل این محدودیت، نیاز به تنظیم مجدد حجم روغن، موقعیت دریچه تنفس (breather valve) و بررسی مسیر پاشش روغن به بلبرینگهاست.
توصیه تخصصی رها گیربکس: اگر گیربکس S67 شما با موقعیت M1 سفارش داده شده و نیاز به نصب در موقعیت M3 (آویز) یا M4 (عمودی) دارید، تحت هیچ شرایطی خودسرانه اقدام به تغییر نکنید. با کارشناسان ما مشورت کنید تا امکان تغییر و تنظیم مجدد روانکاری بررسی شود.
جمعبندی و توصیه تخصصی
گیربکس حلزونی SEW سری S67 نقطه جهش در طراحی خانواده S است که با گشتاور 520 نیوتنمتر، قطر شافت 35 میلیمتر و توان تا 5.5 کیلووات، پاسخی مناسب برای کاربردهای نیمهسنگین صنعتی ارائه میدهد.
نکات کلیدی منحصربهفرد برای انتخاب S67:
| نکته تخصصی | مقدار / توصیه |
|---|---|
| جهش گشتاور 75% نسبت به S57 | 520 Nm در مقابل 295 Nm – مناسب برای کاربردهای سنگینتر |
| حجم روغن در موقعیت M3 | تا 3.10 لیتر در نسخه ترکیبی – بیش از 3 برابر S57 |
| روغن کاری اختصاصی | فقط CLP 680 (ISO VG 680) – استفاده از ویسکوزیته پایینتر ممنوع |
| قطر شافت خروجی | 35 mm – افزایش 5 mm نسبت به S57 |
| ثابت مهندسی c | 3.04 × 10⁵ Nmm – مقاومت خمشی 42% بیشتر از S57 |
| فرمول بار شعاعی | F_R = (M_d × 2000 / d_0) × f_z |
| فرمول تبدیل برای فاصله x | F_Rx_b = F_Ra_max × (a / (b + x)) و F_Rx_w = c / (f + x) |
| محدودیت تغییر موقعیت نصب | تغییر به M2/M3 بدون مشورت با SEW ممنوع – گارانتی باطل میشود |
تیم فنی رها گیربکس با در اختیار داشتن دانش کامل از برند SEW-Eurodrive و دسترسی به دیتاشیتهای اصلی، آماده ارائه مشاوره تخصصی برای انتخاب دقیق مدل S67 بر اساس توان موتور، نسبت تبدیل، موقعیت نصب، و محاسبه بار شعاعی با استفاده از ثابتهای مهندسی است. کارشناسان ما همچنین میتوانند در مورد تغییر موقعیت نصب و تنظیم مجدد روانکاری شما را راهنمایی کنند.
