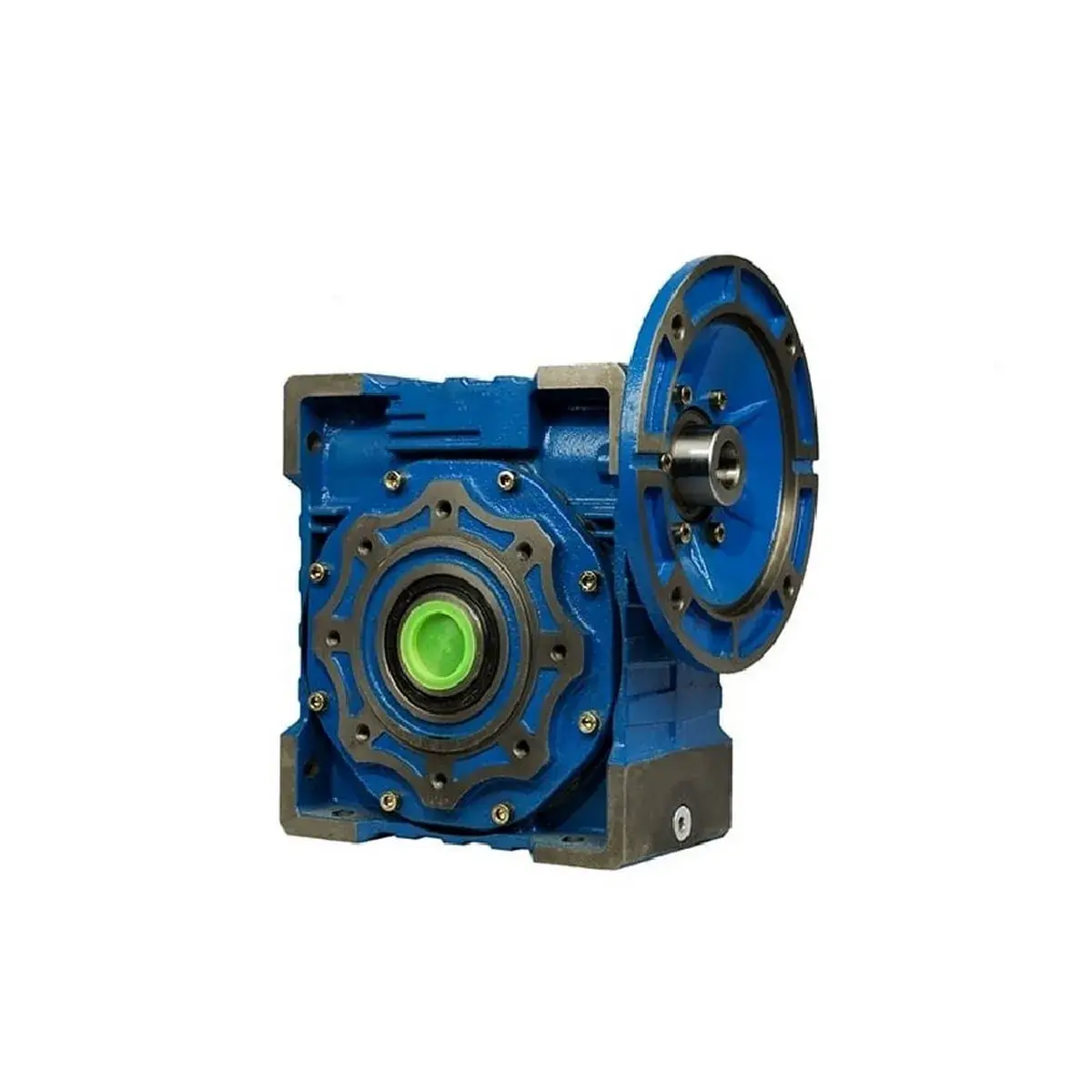

گیربکس NMRV110 یک جعبه دنده حلزونی کتابی با فاصله مرکز 110 میلیمتر است. بر اساس اطلاعات تصویر ارسالی، این محصول با پوسته چدن (Cast Iron)، نسبت تبدیل 50:1 تا 59:1 و فلنج ورودی B5 سایز 42 عرضه میشود. برای خرید انواع گیربکس حلزونی با رهاگیربکس تماس حاصل نمایید.
جدول مشخصات فنی (مطابق تصویر و مستندات فنی)
| مشخصه | مقدار بر اساس تصویر | مقدار استاندارد |
|---|---|---|
| سایز (فاصله مرکز) | 110 میلیمتر | 110 میلیمتر |
| جنس پوسته | چدن (Cast Iron) | چدن (سایزهای 110-150) |
| بازه نسبت تبدیل | 50:1 تا 59:1 | 7.5:1 تا 100:1 |
| دور خروجی (موتور 1400 دور) | 28 دور بر دقیقه | حدود 28-23 دور بر دقیقه |
| قطر شافت ورودی (هالو) | 38 و 28 میلیمتر | 19,24,28,38 میلیمتر |
| قطر شافت خروجی | 42 میلیمتر (استاندارد) | 42 میلیمتر |
| فریم موتور قابل نصب | 112, 132 | 100B5, 112B5, 132B5 |
| نوع فلنج | B5 (42) | B5 / B14 |
| وزن | ذکر نشده | حدود 35 کیلوگرم |
نکات کلیدی
حداکثر توان و گشتاور:
-
گشتاور خروجی نامی در نسبت 50-60: حدود 660-725 نیوتن متر
-
حداکثر توان قابل قبول: 7.5-11 کیلووات (بسته به نسبت تبدیل)
مشخصات فنی در نسبت 50:1 (بر اساس تصویر):
-
توان موتور پیشنهادی: حدود 2.6 کیلووات
-
دور خروجی: 28 دور بر دقیقه (با موتور 1400 دور)
-
گشتاور خروجی: حدود 660 نیوتن متر
-
قفل شوندگی: در این نسبت (50:1)، گیربکس خودقفل شونده است.
مشخصات مواد:
-
پوسته: چدن خاکستری (HT200)
-
ورم (ماردون): فولاد 20Cr با سختی 56-62 HRC (عملیات کربن دهی و سنگزنی)
-
چرخ حلزونی: برنز قلعدار CuSn10-1
روغنکاری:
-
روغن صنعتی ISO VG 220 یا 320 (سنتتیک یا معدنی)
-
حجم روغن تخمینی: حدود 3.5-4 لیتر
مقایسه با تصویر ارسالی
| مشخصه تصویر | تطابق |
|---|---|
| سایز 110، گیربکس حلزونی مکعبی | ✅ کاملاً مطابق |
| جنس پوسته Cast Iron | ✅ استاندارد NMRV110 چدنی است |
| نسبت 50:1 تا 59:1 | ✅ نسبت 50:1 استاندارد دارد |
| قطر شافت ورودی 28 و 38 | ✅ موجود در مستندات |
| فریم موتور 112 و 132 | ✅ موجود در مستندات |
کاربردهای پیشنهادی
-
نوار نقالههای سنگین: توان 4-7.5 کیلووات، نسبت 30-50:1
-
بالابرهای صنعتی (تا 1 تن): نسبت 60:1 یا 80:1 (خودقفل شوندگی کامل)
-
میکسرهای سنگین: گشتاور 600-700 نیوتن متر، نسبت 40-60:1
-
صنایع سیمان و معادن سبک: پوسته چدن مقاوم در برابر گرد و غبار
