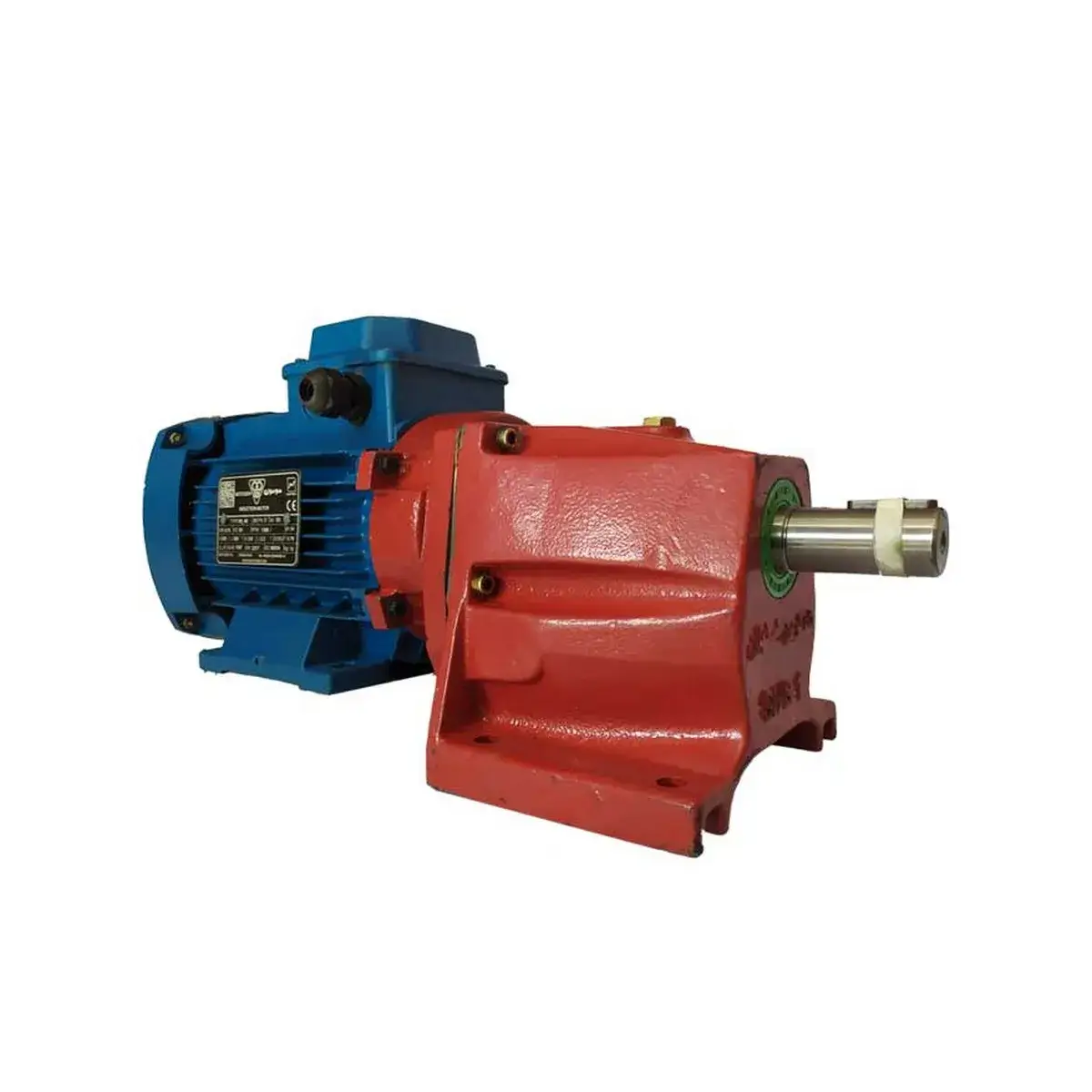

الکترو گیربکس شافت مستقیم شاکرین 30 اسب تولید شده توسط شرکت شاکرین گیربکس اصفهان. برای خرید گیربکس صنعتی شاکرین با ما در تماس باشید.
شرکت رهاگیربکس به عنوان نماینده تخصصی محصولات شاکرین، الکترو گیربکس شافت مستقیم هلیکال 30 اسب را برای صنایع نیمهسنگین و خطوط تولید با توان متوسط عرضه میکند. این محصول با توان اسمی 22 کیلووات (30 اسب بخار) و گشتاور خروجی 1200 تا 1300 نیوتنمتر، در کلاسی کاملاً متفاوت از مدلهای 50 و 60 اسب قرار دارد. مهمترین مزیت این مدل، دامنه نسبت تبدیل بسیار گسترده (1:5 تا 1:24) است که آن را به یکی از منعطفترین گیربکسهای خانواده شاکرین تبدیل کرده است.
تفاوت مدل 30 اسب با مدلهای 50 و 60 اسب (همخانواده)
| ویژگی | 30 اسب | 50 اسب | 60 اسب | نکته تمایز |
|---|---|---|---|---|
| توان ورودی | 22 کیلووات | 37 کیلووات | 45 کیلووات | کلاس توان کاملاً جداگانه |
| فریم موتور | 180 | 225 | 225 | سایز موتور کوچکتر و سبکتر |
| قطر شافت خروجی | 90-100 mm (اختیاری) | 100 mm ثابت | 100 mm ثابت | امکان انتخاب شافت 90 میلیمتری |
| دامنه نسبت تبدیل | 1:5 تا 1:24 (گسترده) | 1:10 تا 1:14 (محدود) | 1:10 تا 1:14 (محدود) | مزیت اصلی مدل 30 اسب |
| گشتاور خروجی | 1200-1300 Nm | 3334 Nm | 2800-4000 Nm | تقریباً یکسوم مدل 50 اسب |
| دور خروجی اسمی | 63 / 100 / 125 / 160 rpm | 100 rpm | 101-150 rpm | چهار گزینه دور مشخص |
| وزن | ~500 کیلوگرم | 500 کیلوگرم | 551-600 کیلوگرم | مشابه مدل 50 اسب |
| کاربرد بهینه | صنایع نیمهسنگین، خطوط تولید متوسط | صنایع سنگین | صنایع فوق سنگین | رده مجزا |
مشخصات فنی الکترو گیربکس شاکرین 30 اسب
| پارامتر | مقدار / توضیح | |||
|---|---|---|---|---|
| سری محصول | G (هلیکال شافت مستقیم) | |||
| نوع دنده | هلیکال (مارپیچ) – راندمان 94-96% | |||
| قطر شافت خروجی | 90 میلیمتر یا 100 میلیمتر (سایز GY – انتخابی) | |||
| توان نامی | 30 اسب بخار (22 کیلووات) | |||
| فریم الکتروموتور | 180 (استاندارد IEC) | |||
| نسبت کاهش | 1:5 – 1:6 – 1:7 – 1:8 – 1:9 – 1:10 – 1:12 – 1:14 – 1:16 – 1:18 – 1:20 – 1:22 – 1:24 | |||
| دور خروجی (در 1500 rpm ورودی) | 63 rpm | 100 rpm | 125 rpm | 160 rpm |
| گشتاور خروجی | 1200 تا 1300 نیوتنمتر (بسته به نسبت) | |||
| جنس پوسته (بدنه) | چدن (Cast Iron) | |||
| وزن مجموع (موتور + گیربکس) | 500 کیلوگرم | |||
| جنس دندهها و شفت | فولاد آلیاژی با سخت کاری سطحی (58 HRC) | |||
| ابعاد (طول × عرض × ارتفاع) | مشابه مدل 50 اسب (حدود 618 × 570 × 1220 میلیمتر) | |||
| نوع آببندی | رادیال سیل + لابیرنت |
جدول گزینههای دور خروجی و کاربرد مناسب (مزیت انحصاری مدل 30 اسب)
| نسبت کاهش | دور خروجی (rpm) | گشتاور تقریبی (Nm) | کاربرد مناسب | توضیح |
|---|---|---|---|---|
| 1:9.4 | 160 | ~1200 | نوار نقالههای سریع، خطوط بستهبندی | سرعت بالا، بار سبک |
| 1:12 | 125 | ~1260 | میکسرهای صنعتی، همزنها | تعادل بین سرعت و گشتاور |
| 1:15 | 100 | ~1300 | بالابرها، آسانسورهای صنعتی، پرسها | گشتاور حداکثری در این نقطه |
| 1:23.8 | 63 | ~1280 | نوار نقالههای بسیار کند، فیدرها | سرعت کم، کنترل دقیق |
نکته کلیدی: مدل 30 اسب تنها مدل در این خانواده است که دور خروجی 160 و 125 و 100 و 63 را پوشش میدهد. مدلهای 50 و 60 اسب عمدتاً در رنج 100-150 rpm محدود هستند.
کاربردهای اصلی الکترو گیربکس 30 اسب شاکرین
| ردیف | صنعت | تجهیزات متصل شونده | دلیل انتخاب 30 اسب (نه 50 یا 60 اسب) |
|---|---|---|---|
| 1 | صنایع غذایی | میکسر خمیر صنعتی 500 کیلوگرمی | گشتاور 1200 Nm کاملاً کافی، مصرف برق بهینه |
| 2 | بتن و ساختمان | بالابر سطلی با ارتفاع 15 متر | دور 100 rpm با گشتاور 1300 Nm مناسب |
| 3 | بازیافت | نوار نقاله جداسازی پسماند (طول 150 متر) | توان 22 کیلووات برای بار متوسط کافی است |
| 4 | شیمیایی | همزن مخازن 10 مترمکعبی | انعطاف در انتخاب دور بر اساس ویسکوزیته |
| 5 | چوب و مبلمان | اره نواری صنعتی بزرگ | دور 125 rpm ایدهآل برای برش چوب |
| 6 | آب و فاضلاب | پمپ اسلاری (لجنکش) تصفیهخانه | گشتاور 1200 Nm برای پمپهای دوغاب سبک |
مزایای انتخاب مدل 30 اسب نسبت به مدلهای بالاتر
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | صرفهجویی 30-40 درصدی در هزینه خرید | تفاوت قیمت فاحش با مدلهای 50 و 60 اسب |
| 2 | مصرف برق سالانه به مراتب کمتر | 22 کیلووات در مقابل 37-45 کیلووات → کاهش 40-50٪ قبض برق |
| 3 | انعطافپذیری در نسبت تبدیل | انتخاب از 13 نسبت مختلف (در مقابل 5 نسبت در مدلهای بالاتر) |
| 4 | تنوع دور خروجی (4 گزینه مجزا) | امکان استفاده در خطوط با سرعتهای مختلف با یک گیربکس |
| 5 | فریم موتور کوچکتر (180 در مقابل 225) | کاهش فضای اشغال شده و وزن کمتر |
| 6 | قابلیت انتخاب شافت 90 میلیمتری | برای کوپلینگ با تجهیزات دارای شفت ورودی کوچکتر |
جدول مقایسه گشتاور در نسبتهای مختلف (مدل 30 اسب)
| نسبت کاهش | دور خروجی (rpm) | گشتاور خروجی (Nm) | درجه سختی کاربرد |
|---|---|---|---|
| 1:5 | 300 | ~600 | سبک – نوار نقالههای کوتاه |
| 1:7 | 214 | ~840 | متوسط – میکسرهای کوچک |
| 1:10 | 150 | ~1050 | متوسط سنگین – پمپهای صنعتی |
| 1:15 | 100 | ~1300 (حداکثر) | سنگین – بالابرها، پرسها |
| 1:20 | 75 | ~1250 | سنگین – فیدرهای کند |
| 1:24 | 63 | ~1230 | فوق سنگین آهسته – اکسترودرها |
نکته فنی: حداکثر گشتاور ایمن این گیربکس 1300 نیوتنمتر است. برای کاربردهای بالاتر از این مقدار، مدل 50 اسب (3334 Nm) توصیه میشود.
چه صنایعی دقیقاً به مدل 30 اسب نیاز دارند (نه 20 اسب و نه 50 اسب)؟
| سناریو | چرا 20 اسب کم است؟ | چرا 50 اسب اضافه است؟ | چرا 30 اسب درست است؟ |
|---|---|---|---|
| میکسر خمیر 500 لیتری | گشتاور راهاندازی کافی نیست | 3334 Nm بیش از حد زیاد است | 1200-1300 Nm دقیقاً مناسب |
| نوار نقاله 150 متری بستهبندی | موتور در شیفت 8 ساعته داغ میکند | هزینه اضافی برای توان بیاستفاده | توان 22 کیلووات کاملاً کافی |
| بالابر سطلی 15 متری مصالح ساختمانی | در استارت سنگین میگیرد | سنگین و گران | نقطه بهینه هزینه به عملکرد |
| پمپ لجن تصفیهخانه 50 مترمکعب بر ساعت | دبی کافی نمیدهد | مصرف برق اضافی | دبی و فشار در نقطه بیشینه بازده |
نکات فنی ویژه مدل 30 اسب شاکرین (متفاوت از مدلهای بالاتر)
| پارامتر | مقدار | توضیح تخصصی |
|---|---|---|
| بازده مکانیکی گیربکس | 94-96% | مشابه مدلهای بالاتر به دلیل دنده هلیکال |
| کلاس عایق موتور | F (استاندارد) / H (اختیاری) | مناسب محیطهای صنعتی معمولی |
| کلاس حفاظتی | IP54 (استاندارد) / IP55 (اختیاری) | مقاوم در برابر گردوغبار و پاشش آب |
| جریان نامی (380V) | 42 تا 46 آمپر | حدود 60٪ مدل 50 اسب |
| روغن مورد نیاز (اولین پر) | 8 تا 10 لیتر | روغن EP 85W-140 صنعتی |
| دمای کاری مجاز روغن | 80 درجه سانتیگراد (حداکثر 95) | استفاده از ترموستات توصیه میشود |
| نوع خنککاری | فن خارجی (IC 411) | خنککاری مستقل از سرعت |
| سایز بلبرینگ خروجی | 6310 یا 6312 (بسته به نسخه) | کوچکتر از مدل 50 اسب |
راهنمای انتخاب نسبت کاهش مناسب در مدل 30 اسب
| اگر نیاز دارید… | نسبت پیشنهادی | دور خروجی | گشتاور تقریبی |
|---|---|---|---|
| سرعت بالا، بار سبک (نوار نقاله بستهبندی) | 1:6 تا 1:8 | 190-250 rpm | 750-900 Nm |
| تعادل سرعت و گشتاور (میکسر، همزن) | 1:10 تا 1:12 | 125-150 rpm | 1050-1260 Nm |
| گشتاور بالا، سرعت متوسط (بالابر، پرس) | 1:14 تا 1:16 | 94-107 rpm | 1270-1300 Nm |
| سرعت کم، کنترل دقیق (فیدر، اکسترودر) | 1:18 تا 1:24 | 63-83 rpm | 1200-1250 Nm |
راهنمای سفارش الکترو گیربکس شاکرین 30 اسب
برای استعلام قیمت و سفارش دقیق، لطفاً اطلاعات زیر را ارائه دهید:
| ردیف | پارامتر | مقدار پیشنهادی / توضیح |
|---|---|---|
| 1 | قطر شافت خروجی موردنیاز | 90 میلیمتر یا 100 میلیمتر |
| 2 | نسبت کاهش موردنیاز | از 1:5 تا 1:24 (13 گزینه) |
| 3 | دور خروجی دقیق موردنیاز (rpm) | 63 / 100 / 125 / 160 یا هر مقدار دیگر با نسبت سفارشی |
| 4 | گشتاور بار (نیوتنمتر) | حداکثر مجاز 1300 Nm |
| 5 | شرایط محیطی | غبار، رطوبت، دمای محیط |
| 6 | نوع چیدمان (Mounting) | M1 تا M6 (پایه دار، فلنجی، دیواری) |
نکات نگهداری الکترو گیربکس 30 اسب (متفاوت از مدلهای 50 و 60 اسب)
| ردیف | اقدام | دوره زمانی | تفاوت با مدل بالاتر |
|---|---|---|---|
| 1 | تعویض روغن گیربکس | هر 6 ماه (سنگین) / هر 12 ماه (معمولی) | مقدار روغن کمتر: 8-10 لیتر (در مقابل 12-14 لیتر) |
| 2 | بازرسی بلبرینگها | هر 3 ماه | بلبرینگهای سایز 6310 (کوچکتر) |
| 3 | اندازهگیری جریان مصرفی | هر ماه | جریان نامی ~44A (در مقابل 70-75A در 50 اسب) |
| 4 | بررسی تراز کوپلینگ | هر 3 ماه | به دلیل توان کمتر، حساسیت کمتری نسبت به عدم تراز دارد |
| 5 | بازرسی شافت خروجی از نظر لقی | هر 6 ماه | لقی مجاز کمتر از 0.1 میلیمتر |
برای مشاهده الکترو گیربکس شافت مستقیم شاکرین 3 اسب به صفحه آن رجوع کنید.
