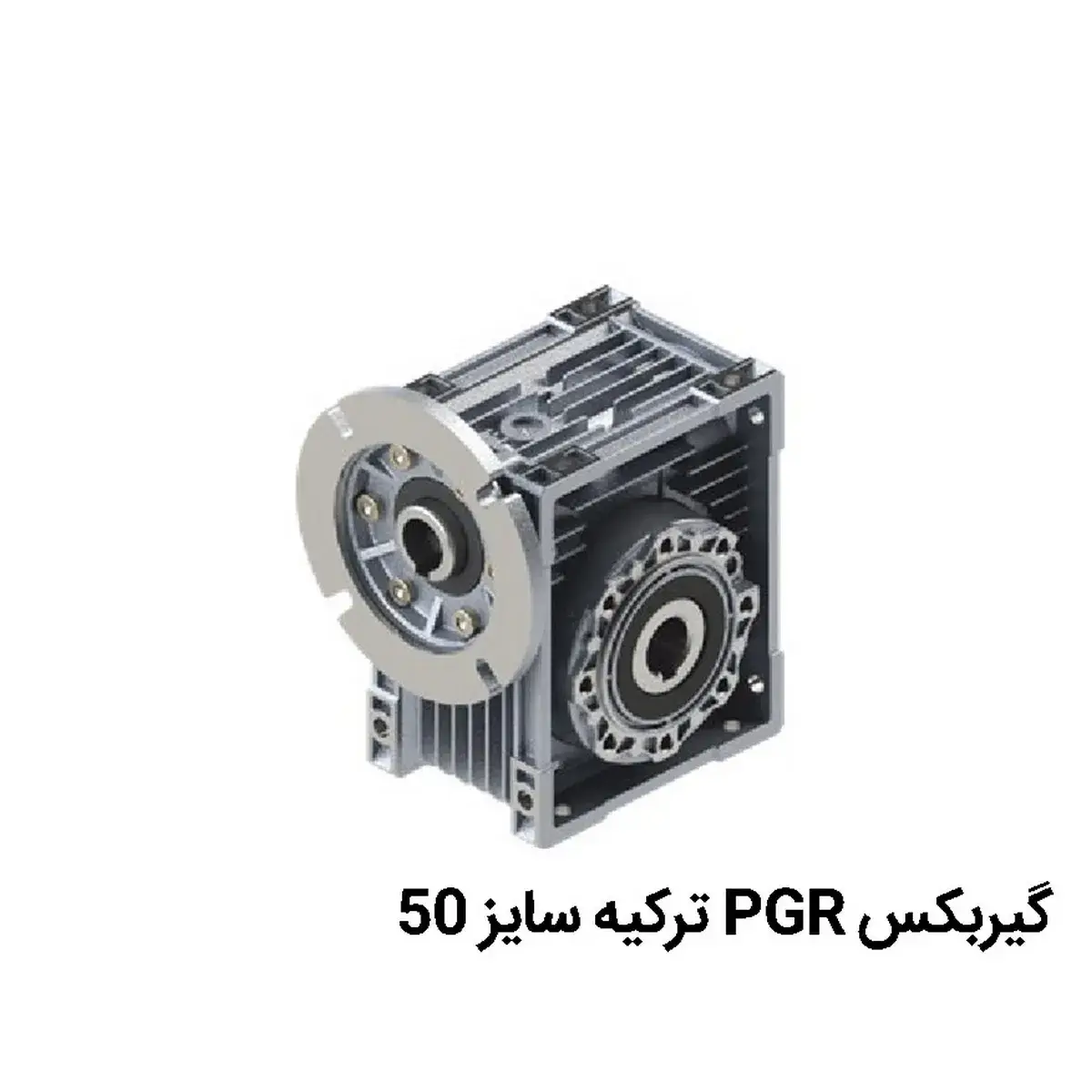

گیربکس PGR ترکیه تیپ PMRV 50 حلزونی کتابی

گیربکس PGR ترکیه تیپ PMRV 50، یک گیربکس صنعتی حلزونی با پوسته مکعبی (کتابی) از برند ترکی PGR است. این مدل در سایز 50 طراحی شده و کوچک‌ترین عضو خانواده سری PMRV محسوب می‌شود. برخلاف سایزهای بزرگ‌تر مانند PMRV 110 که از پوسته چدن داکتیل استفاده می‌کنند، این مدل با پوسته چدن یکپارچه در ابعاد جمع‌وجور، برای کاربردهای سبک و نیمه‌صنعتی مناسب است. سری PMRV 50 با ابعاد فشرده و شافت‌های کوچک‌تر، برای تجهیزات کم‌حجم نظیر دستگاه‌های بسته‌بندی رومیزی، میکسرهای آزمایشگاهی و نوار نقاله‌های بسیار سبک طراحی شده است.

جدول مشخصات فنی سری PMRV 50

نکات کلیدی

جنس پوسته در سایز 50

طبق مستندات فنی PGR و استانداردهای سری PMRV، برای سایز 50 از چدن استفاده می‌شود. هرچند در بسیاری از برندهای اروپایی، سایزهای کوچک (زیر 70) اغلب با پوسته آلومینیومی عرضه می‌شوند تا وزن کاهش یابد، اما PGR در این مدل از چدن ریخته‌گری استفاده کرده است. مزیت این انتخاب افزایش استحکام و کاهش لرزش (Noise & Vibration Damping) است، هرچند وزن محصول نسبت به نمونه‌های آلومینیومی بیشتر خواهد بود.

قطر شافت‌های ورودی و خروجی

این گیربکس دارای قطر شافت ورودی 14 و 19 میلیمتر است که برای اتصال مستقیم به شفت موتورهای فلنج دار کوچک (فریم 71 و 80) مناسب می‌باشد. شافت خروجی نیز با قطر 25 میلیمتر طراحی شده و به صورت هالوشافت است، بنابراین برای جلوگیری از چرخش بدنه گیربکس، باید حتماً از بازوی واکنش گشتاور (Torque Arm) استفاده شود.

محدوده عملکردی

گیربکس‌های سایز 50 با نسبت‌های تبدیل مختلف از 7.5 تا 100 تولید می‌شوند. در نسبت‌های پایین (تا 15:1) راندمان نسبتاً قابل قبولی دارند، اما در نسبت‌های بالا (بیش از 60:1) راندمان حلزونی کاهش می‌یابد و خاصیت خودقفل شوندگی ایجاد می‌شود.

کاربردهای تخصصی

دستگاه‌های بسته‌بندی رومیزی (Tabletop Packaging)

این دستگاه‌ها معمولاً در صنایع دارویی یا غذایی برای بسته‌بندی نمونه‌های کوچک استفاده می‌شوند. فضای نصب آنها بسیار محدود است و گیربکس سایز 50 به دلیل ابعاد فشرده، گزینه مناسبی برای نصب در زیر تسمه یا داخل شاسی استیل است.

میکسرهای آزمایشگاهی و پایلوت (5 تا 20 لیتر)

در صنایع شیمیایی و دارویی، برای ساخت نمونه‌های اولیه یا مخلوط کردن مواد پودری در ظروف کوچک، به گشتاور خروجی حدود 50-80 نیوتن متر و دورهای متغیر نیاز است. سری PMRV 50 با نسبت 30:1 یا 40:1 و موتور 0.37-0.55 کیلووات این نیاز را پوشش می‌دهد.

نوار نقاله‌های مدولار پلاستیکی سبک

کانوایرهایی با عرض 10 تا 20 سانتیمتر در خطوط تولید قطعات الکترونیکی (SMT) یا مونتاژ قطعات پلاستیکی، سرعت خروجی متوسط تا پایین (100-200 دور بر دقیقه) دارند.

سوالات متداول (FAQ)

تفاوت PMRV 50 با PMRV 63 در چیست؟

تفاوت اصلی در فاصله مرکز (Center Distance) است. فاصله مرکز سایز 50 معادل 50 میلیمتر است در حالی که سایز 63 معادل 63 میلیمتر می‌باشد. این اختلاف 13 میلیمتری باعث می‌شود سایز 50 از چرخدنده‌های کوچک‌تری استفاده کند و حداکثر گشتاور خروجی کمتری (تخمیناً حدود 80-100 نیوتن متر) داشته باشد. سایز 63 نسخه سنگین‌تری است.

هر چند وقت یکبار روغن تعویض شود؟

• حجم روغن : حدود 0.25 تا 0.35 لیتر.

• نوع روغن : Shell Omala S4 WE 150 (برای دماهای پایین) یا 220 (برای دمای محیط معمولی).

• تعویض اولیه : پس از 300-500 ساعت کار (دوره نشست)، روغن حاوی براده‌های اولیه تخلیه شود.

• تعویض بعدی : هر 4000 ساعت یا سالی یکبار.

چگونه شفت موتور مناسب را انتخاب کنیم؟

اگر موتور شما دارای شفت 14 میلیمتر است، باید از ورودی سایز 14 استفاده کنید. اگر شفت 19 میلیمتر است، ورودی سایز 19. توجه داشته باشید که شفت موتور باید با تلورانس h6 تراشکاری شده باشد تا درون هالوشافت گیربکس بدون لقی وارد شود.
