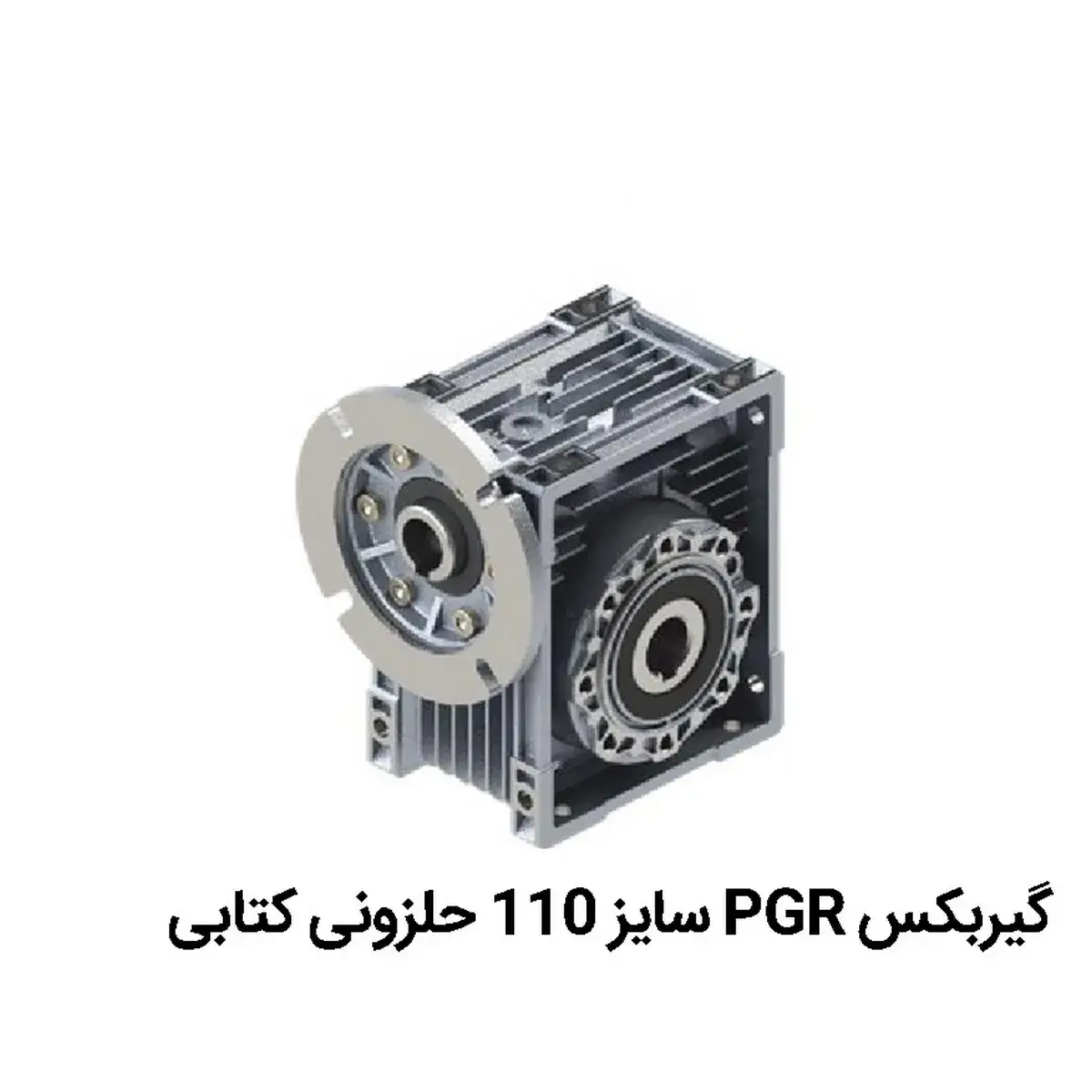

گیربکس PGR ترکیه تیپ PMRV 110 حلزونی کتابی

گیربکس PGR ترکیه تیپ PMRV 110، یک جعبه دنده حلزونی با پوسته مکعبی (کتابی) از برند ترکی PGR است. این مدل در سایز 110 طراحی شده و نقطه عطفی در خانواده PMRV محسوب می‌شود، زیرا طبق استانداردهای PGR، پوسته سایزهای بالاتر از 105 از چدن داکتیل (GG25) ریخته‌گری می‌شود در حالی که سایزهای کوچک‌تر از پوسته آلومینیومی استفاده می‌کنند. سری PMRV 110 با ابعاد بزرگ‌تر و چرخدنده‌های پهن‌تر، برای تجهیزات نیمه‌سنگین صنعتی نظیر نوار نقاله‌های اصلی، میکسرهای 2-3 تنی و بالابرهای متوسط مناسب است. رها گیربکس این محصول را با گارانتی 6 ماهه و قابلیت تطابق کامل با استانداردهای DIN و ISO عرضه می‌کند.

---

جدول مشخصات فنی سری PMRV 110

---

نکات کلیدی

گذر از پوسته آلومینیومی به چدن (نقطه عطف سایز 110)

طبق مستندات فنی PGR، سایز 110 نخستین سایزی است که در آن پوسته از چدن داکتیل (GG25) ریخته‌گری می‌شود. در سایزهای کوچک‌تر (63، 90 و 105) از آلومینیوم ریخته‌گری (ADC-12) استفاده می‌شود. مزایای پوسته چدنی در سایز 110:

• استحکام مکانیکی بسیار بالاتر : تحمل گشتاورهای ضربه‌ای و لرزش‌های شدید

• جذب حرارت بهتر : پوسته چدن توان دفع حرارت بالاتری دارد که برای کارهای 24 ساعته حیاتی است

• عمر مفید بیشتر : بدنه تا 20 سال کار مداوم را تحمل می‌کند

مواد اولیه با کیفیت اروپایی

PGR در این سری از چرخدنده برنز قلع‌دار CuSn12Ni-C استفاده می‌کند که کیفیت بالاتری نسبت به برنج معمولی دارد. ورم (ماردون) نیز از فولاد آلیاژی 16MnCr5 ساخته شده و تحت عملیات سخت‌کاری سطحی (کربن دهی) قرار می‌گیرد تا سایش چرخدنده برنزی را به حداقل برساند.

طراحی استاندارد ISO/DIN

تمامی محاسبات مقاومتی این سری مطابق با استانداردهای ISO، DIN و NIEMANN انجام شده است. این یعنی قابلیت تعویض قطعات با برندهای اروپایی (Motovario، Rossi، SEW) در سطح بالایی قرار دارد.

کاربردهای تخصصی

نوار نقاله‌های اصلی در صنایع معدنی و سیمان

نوار نقاله‌هایی با عرض 60-80 سانتیمتر و طول 30-50 متر که مواد معدنی سنگین (سنگ آهک، گچ، کلینکر) را جابجا می‌کنند، به گشتاور خروجی 500-700 نیوتن متر و پوسته مقاوم نیاز دارند. سایز 110 با نسبت 40:1 تا 60:1 این نیاز را پوشش می‌دهد.

میکسرهای افقی صنایع شیمیایی (2-3 تن)

میکسرهایی که مواد چسبناک (چسب، رزین، پلیمر مذاب) را با ظرفیت 2 تا 3 تن هم می‌زنند، به گشتاور 600-800 نیوتن متر نیاز دارند. سری PMRV 110 با نسبت 50:1 و موتور 5.5-7.5 کیلووات گزینه مناسبی است.

بالابرهای زنجیری و اسکرو کانوایر سنگین

برای بالابری با ظرفیت 2 تا 4 تن، قفل شوندگی کامل گیربکس حلزونی در نسبت‌های بالای 60:1 ایمنی لازم را تأمین می‌کند. پوسته چدنی همچنین لرزش‌های ناشی از بار نامتعادل را جذب می‌نماید.

سوالات متداول (FAQ)

تفاوت PMRV 110 با PMRV 90 از نظر ابعاد و گشتاور چیست؟

فاصله مرکز در سایز 110، 20 میلیمتر بیشتر از سایز 90 است. این افزایش ابعاد، امکان استفاده از چرخدنده‌های پهن‌تر و یاتاقان‌های بزرگ‌تر را فراهم می‌کند که نتیجه آن تحمل گشتاور خروجی حدود 50-60٪ بیشتر نسبت به سایز 90 است (تخمیناً تا 600-700 نیوتن متر در نسبت‌های مناسب).

چرا سایز 110 پوسته چدنی دارد اما سایزهای کوچک‌تر آلومینیومی هستند؟

PGR از یک خط مشی طراحی پیروی می‌کند: برای سایزهای تا 105 که توان و گشتاور پایین‌تری دارند، پوسته آلومینیومی ریخته‌گری (ADC-12) وزن کم و دفع حرارت خوبی ارائه می‌دهد. اما از سایز 110 به بالا، تنش‌های مکانیکی افزایش می‌یابد و چدن (GG25) استحکام لازم برای کار مداوم سنگین را تأمین می‌کند.

هر چند وقت یکبار روغن تعویض شود؟

• حجم روغن : حدود 1.5 تا 2.0 لیتر (بسته به نسبت تبدیل)

• نوع روغن : Shell Omala S4 WE 220 یا Mobil SHC 632 (روغن صنعتی با ویسکوزیته 220)

• تعویض اولیه : پس از 300-500 ساعت کار (دوره نشست)

• تعویض بعدی : هر 4000 ساعت یا سالی یکبار

• نکته : به دلیل پوسته چدنی، روغن دیرتر اکسید می‌شود اما در کاربردهای 24 ساعته، تعویض هر 6 ماه توصیه می‌شود.

آیا امکان نصب فلنج خروجی روی این مدل وجود دارد؟

سری PMRV به صورت استاندارد با خروجی هالوشافت (Hollow Shaft) عرضه می‌شود. اما PGR گزینه‌های خروجی مختلفی از جمله شافت توپر (Solid shaft) و فلنج خروجی را نیز ارائه می‌دهد. برای دریافت نسخه فلنج دار، هنگام سفارش حتماً درخواست خود را با کارشناسان رها گیربکس مطرح کنید.
