توضیحات

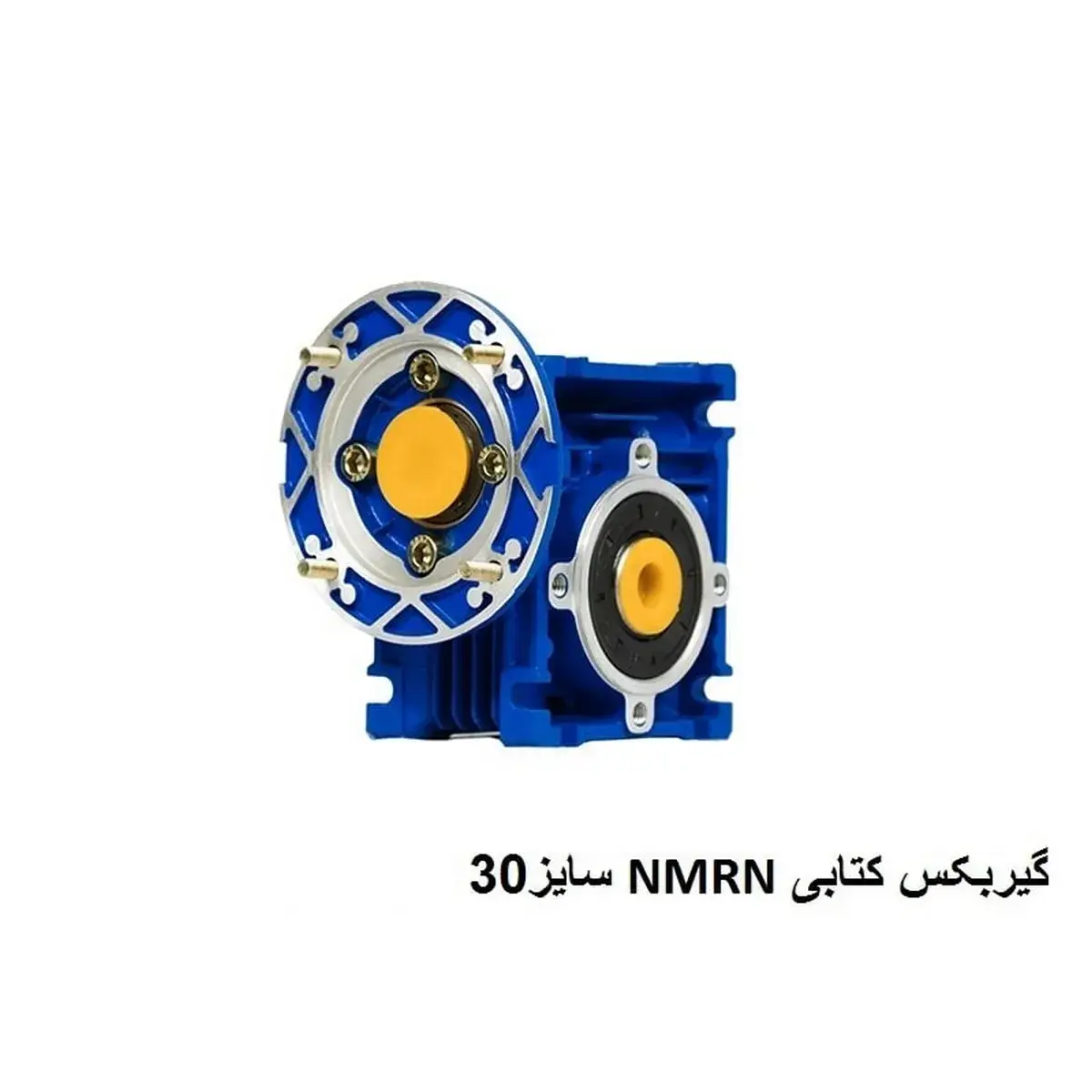

گیربکس NMRV030 کوچکترین عضو استاندارد خانواده گیربکس های حلزونی کتابی است. بر اساس تصویر ارسالی، این محصول با پوسته آلومینیومی، فلنج B14 و نسبت 5:1 تا 59:1 عرضه میشود .
جدول مشخصات فنی (تطابق با تصویر و منابع)
| مشخصه | مقدار بر اساس تصویر | مقدار استاندارد NMRV030 |
|---|---|---|
| سایز (فاصله مرکز) | 30 میلیمتر | 30 میلیمتر |
| جنس پوسته | آلومینیوم | آلومینیوم ADC12 |
| بازه نسبت تبدیل | 5:1 تا 59:1 | 5:1 تا 100:1 |
| دور خروجی (موتور 1400 دور) | 18 دور بر دقیقه | بسته به نسبت (~19-280 دور) |
| قطر شافت ورودی | 9 و 11 میلیمتر | 9 و 11 میلیمتر |
| قطر شافت خروجی | 14 میلیمتر | 14 میلیمتر |
| فریم موتور قابل نصب | 56, 63 | 56B5, 63B5, 63B14 |
| نوع فلنج | B14 (نیم فلنج) | B5 / B14 |
| وزن | 1.5 کیلوگرم | 1.2-1.5 کیلوگرم |
| گشتاور نامی خروجی | ذکر نشده | 21-45 نیوتن متر |
نکات کلیدی
مشخصات فنی:
-
ورم (ماردون): فولاد 20CrMnTi، سختکاری 56-62 HRC، سنگزنی شده
-
چرخ حلزونی: آلیاژ مس قلعدار CuSn10-1 یا برنز
-
پوسته: آلومینیوم ریختهگری (ADC12) با بالههای خنککننده
-
حداکثر گشتاور: 30-45 نیوتن متر
فلنج B14 (نیم فلنج):
-
قطر کوچک، اتصال مستقیم داخل فلنج عقب موتور
-
طول کلی مجموعه کوتاهتر — مناسب برای فضاهای محدود
خودقفل شوندگی:
-
در نسبت 5:1 تا 59:1 خودقفل شوندگی وجود ندارد (این ویژگی فقط در نسبتهای بالای 40:1 فعال میشود)
کاربردهای پیشنهادی
| کاربرد | توضیح |
|---|---|
| دستگاههای بستهبندی سبک | سرعت خروجی بالا (با نسبت پایین) و گشتاور کم |
| تجهیزات آزمایشگاهی | حجم کم، وزن 1.5 کیلوگرم، نصب آسان |
| نوار نقالههای رومیزی | توان 60-180 وات، مناسب برای خطوط کوچک |
| دستگاههای خودکار (Automation) | ابعاد جمعوجور و قابلیت نصب در جهات مختلف |
سوالات متداول
حداکثر گشتاور NMRV030 چقدر است؟
بسته به تولیدکننده و نسبت تبدیل بین 21 تا 45 نیوتن متر .
تفاوت فلنج B5 و B14 چیست؟
B14 قطر کوچکتر دارد و داخل فلنج عقب موتور پیچ میشود (طول کلی کوتاهتر). B5 روی جلوی موتور نصب میشود و استحکام اتصال بالاتری دارد.
آیا روغنکاری نیاز دارد؟
بله. واحدهای آلومینیومی معمولاً با روغن سنتتیک پر شده تحویل داده میشوند .
