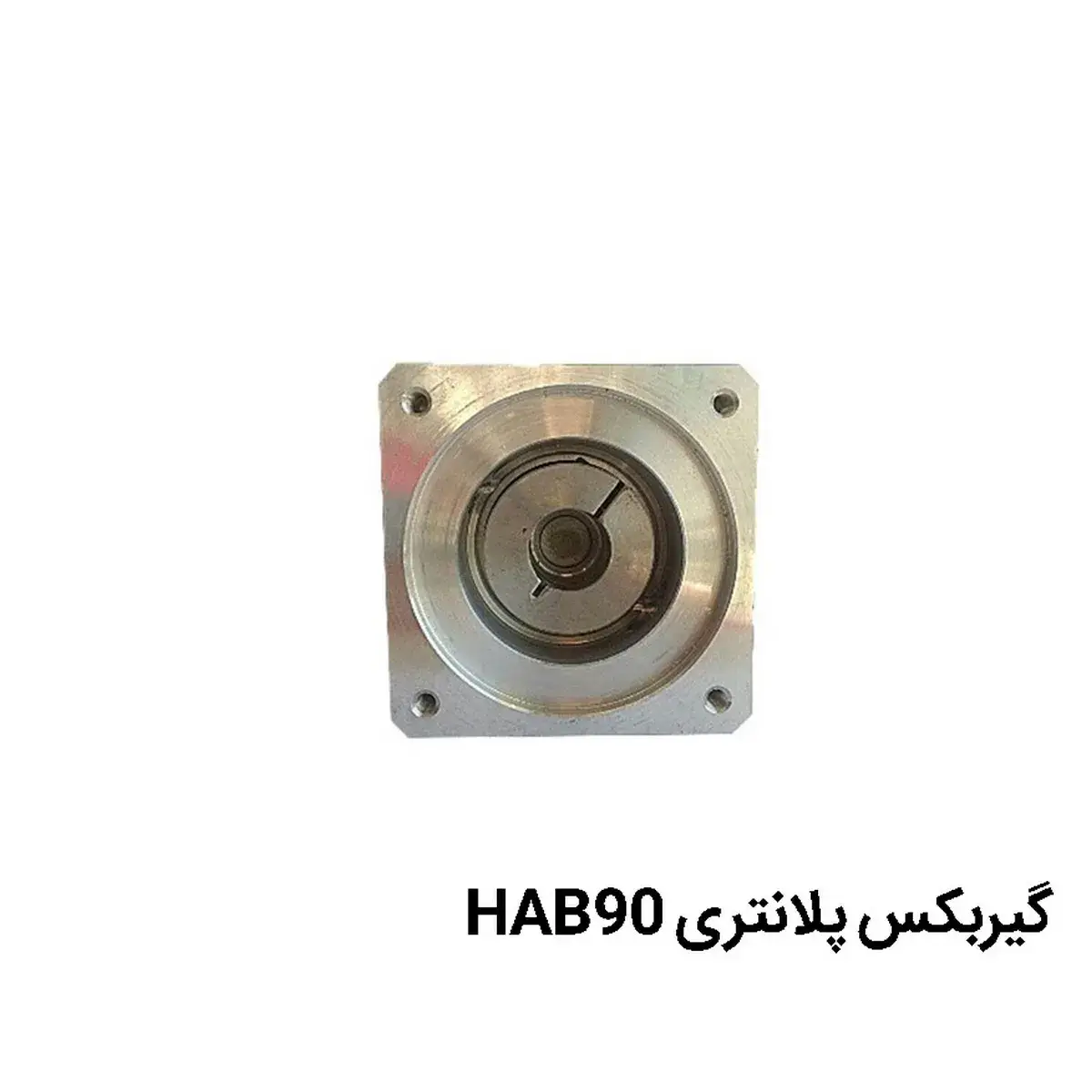

گیربکس پلانتری HAB 90

توضیحات

گیربکس خورشیدی HAB 90 چینی (HAB90 Series)، یک جعبه دنده خورشیدی (Planetary) با دقت بالا از خانواده HAB است که به عنوان پل ارتباطی بین سایزهای 80 و 115 طراحی شده است. این محصول برای کاربرانی طراحی شده که به گشتاوری بیش از PL80 نیاز دارند اما فضای کافی برای نصب HAB115 را در اختیار ندارند. برخلاف سری PL که از چرخدنده‌های ساده استفاده می‌کنند، سری HAB 90 مجهز به چرخدنده‌های هلیکال (دندانه مارپیچ) است که صدای کاری را کاهش داده و گشتاور را نرم‌تر منتقل می‌کند. این گیربکس با سروو موتورهای 90mm و 110mm و موتورهای پله‌ای 86mm سازگاری کامل دارد.

جدول مشخصات فنی گیربکس HAB 90 (ساختار و ابعاد)

مشخصات دقیق این محصول بر اساس استانداردهای سری HAB به شرح زیر است:

• سری: HAB (Precision Planetary Helical Gearbox)

• نوع چرخدنده: هلیکال (Helical / دندانه مارپیچ) برای عملکرد بی‌صداتر نسبت به Spur

• سایز فریم: 90 میلیمتر (قطر بدنه و فلنج)

• تعداد مراحل: تک مرحله (L1) / دو مرحله (L2)

• قطر فلنج ورودی: 90 میلیمتر استاندارد (قابل تطابق با سروو موتورهای 80-90mm)

• قطر شافت خروجی: معمولاً 14-18 میلیمتر (متناسب با گشتاور)

جدول گشتاور و نسبت‌های تبدیل

حافظه و جستجو نشان می‌دهد که این مدل برای پر کردن شکاف بین سایز 80 و 115 تعریف شده است:

• بازه نسبت تبدیل (تک مرحله): 3، 4، 5، 7، 8، 10

• بازه نسبت تبدیل (دو مرحله): 12، 15، 20، 25، 28، 35، 40، 50، 70، 100

• بازه نسبت تبدیل (سه مرحله): 80، 100، 120، 160، 200، 256، 320

• گشتاور نامی خروجی (تخمینی): 60 – 130 نیوتن متر (بسته به نسبت تبدیل)

• بک لش (Backlash): ≤3-6 آرک مینیت در نسخه دقیق

نکات کلیدی و کاربردها

چرخدنده‌های هلیکال (Helical Gears)
این محصول برخلاف سری‌های اقتصادی، از چرخدنده‌های هلیکال استفاده می‌کند. این طراحی باعث کاهش اصطکاک و صدا (نویز زیر 65 دسی بل) و افزایش سطح تماس دندانه‌ها برای تحمل گشتاور بالاتر می‌شود.

ساختار جمع‌وجور (Mounting)
دارای بدنه آلومینیومی با قابلیت نصب در هر جهتی (Any Mounting Position) است. فلنج ورودی 90mm آن به طور مستقیم با سروو موتورهای NEMA 34 (86mm) و 90mm و همچنین پله‌ای 86mm سازگار است.

روغن‌کاری مادام‌العمر
مانند دیگر محصولات پلانتری مدرن، HAB 90 دارای Lifetime Lubrication است و نیازی به تعویض روغن در طول عمر مفید (20,000 تا 30,000 ساعت) ندارد.

کاربردهای اصلی

• رباتیک SCARA و 6 محوره سبک: ایده‌آل برای بازوهای ربات با بار 10 تا 30 کیلوگرم.

• ماشین‌آلات CNC و لیزر: مناسب برای حرکت محورهای دستگاه‌های حکاکی و فرز با دقت بالا.

• تجهیزات خودکارسازی (Automation): خطوط مونتاژ قطعات الکترونیکی و دارویی.

• دستگاه‌های بسته‌بندی: برای کنترل کشش فیلم و موقعیت‌دهی فک‌های جوش.

سوالات متداول

تفاوت HAB 90 با PL 80 در چیست؟
HAB 90 گشتاور بالاتری نسبت به PL80 دارد و به دلیل استفاده از چرخدنده هلیکال، صدای آن کمتر است. HAB 90 برای موتورهای 750 وات تا 1.5 کیلووات طراحی شده، در حالی که PL80 حداکثر تا 750 وات را پشتیبانی می‌کند.

آیا این گیربکس با موتور Schneider Electric (NEMA 34) سازگار است؟
بله. فلنج 90 میلیمتری HAB 90 به طور کامل با استاندارد NEMA 34 (سایزهای 86mm و 90mm) و سروو موتورهای برندهای معروف مانند Schneider، Panasonic و Yaskawa سازگار است.
