توضیحات

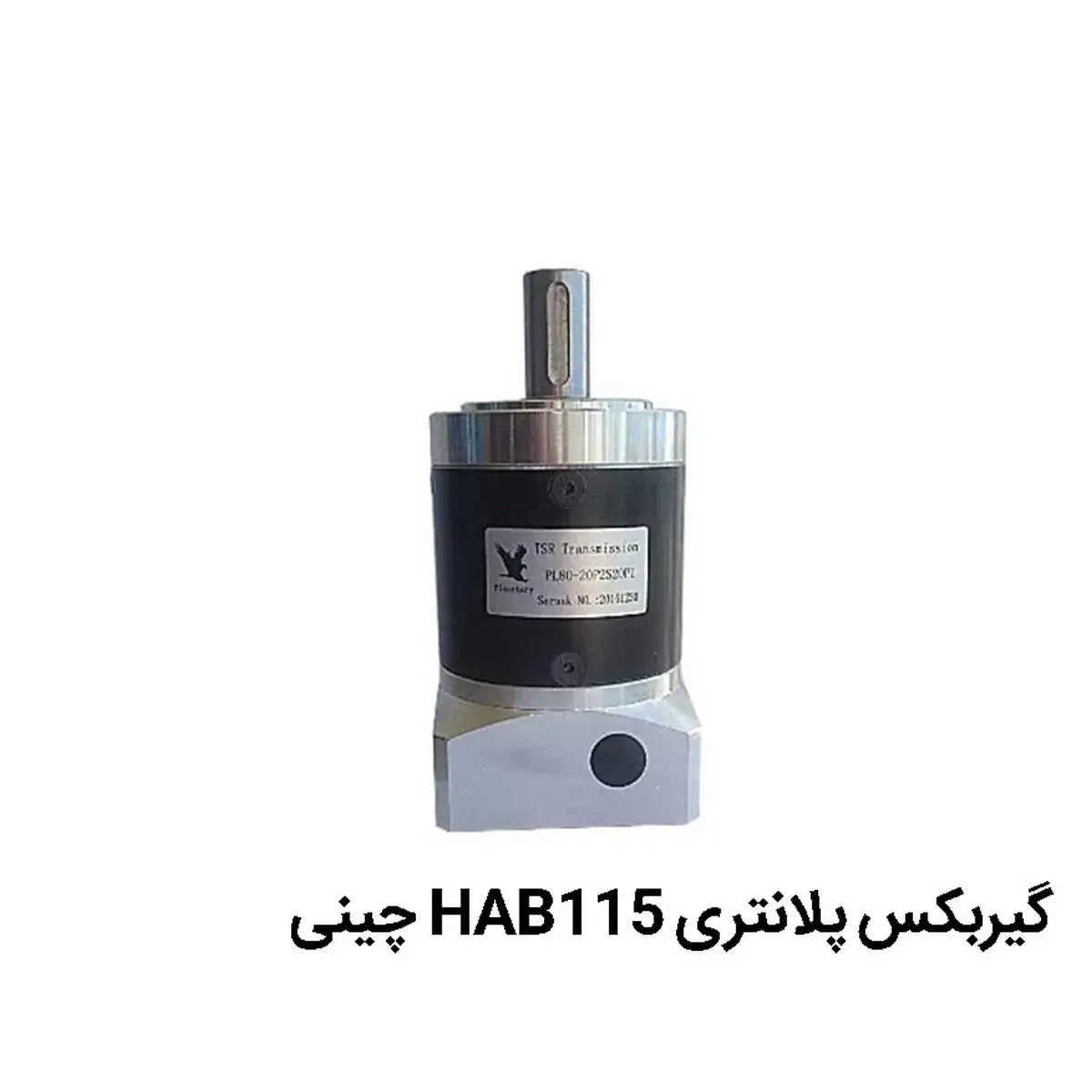

گیربکس پلانتری HAB 115 چینی، یک جعبه دنده خورشیدی (Planetary) با دقت بالا (Precision Grade) از سری HAB است که توسط تولیدکنندگان مطرح چینی مانند Hangzhou Huage (هانگژو هوآگ)، EAMON/伊明牌 و سایرین تولید میشود . عدد 115 در نام این محصول نشاندهنده سایز فریم (قطر فلنج 115 میلیمتر) است که با سروو موتورهای 130mm (NEMA 42) و موتورهای پلهای 110mm سازگاری کامل دارد .
سری HAB 115 یکی از پرفروشترین سایزهای گیربکس خورشیدی در صنایع نیمهسنگین است. این محصول با چرخدندههای هلیکال (Helical Gear) — دندانه مارپیچ، بک لش بسیار پایین (تا 3 آرک مینیت در نسخه دقیق)، راندمان فوقالعاده بالا (تا 97%) و بدنه آلومینیومی مستحکم، برای رباتیک صنعتی سنگین، دستگاههای CNC متوسط، تجهیزات بستهبندی، ماشینآلات نساجی و تجهیزات خودکارسازی (Automation) طراحی شده است . رها گیربکس این محصولات را در نسبتهای تبدیل 3:1 تا 512:1 و در دو پیکربندی (تک مرحله و دو مرحله) عرضه میکند .
جدول مشخصات فنی گیربکس HAB 115 (بر اساس مستندات تولیدکنندگان مختلف)
| مشخصه | مقدار / توضیح | منبع |
|---|---|---|
| سری | HAB (Precision Planetary Helical Gearbox) | |
| نوع چرخدنده | هلیکال (Helical / دندانه مارپیچ) — صدای کمتر، گشتاور نرمتر | |
| سایز فریم | 115 میلیمتر (قطر فلنج و بدنه) | |
| تعداد مراحل | تک مرحله (L1) / دو مرحله (L2) | |
| بازه نسبت تبدیل (تک مرحله) | 3، 4، 5، 6، 7، 8، 9، 10، 14، 20 | |
| بازه نسبت تبدیل (دو مرحله) | 12، 15، 16، 20، 25، 28، 30، 32، 35، 40، 45، 50، 60، 70، 80، 90، 100 | |
| بازه نسبت تبدیل (سه مرحله) | 60، 80، 100، 120، 160، 200، 320، 512 | |
| بک لش (Backlash) — نسخه استاندارد | ≤5 آرک مینیت (تک مرحله و دو مرحله) | |
| بک لش (Backlash) — نسخه دقیق | ≤3 آرک مینیت (Precision Grade) | |
| راندمان (تک مرحله) | ≥95-97% | |
| راندمان (دو مرحله) | ≥92-94% | |
| حداکثر سرعت ورودی | 4,000-6,000 دور بر دقیقه (نرخ) | |
| گشتاور نامی خروجی | تا 720 نیوتن متر (بسته به نسبت تبدیل) | |
| جنس پوسته | آلومینیوم مستحکم (آلومینیوم ریختهگری) | |
| نوع خروجی | شافت توپر با کلید (Solid Keyed Shaft) | استاندارد صنعتی |
| کلاس حفاظت | IP54 (استاندارد) / IP65 (قابل سفارش) | |
| روغنکاری | Lifetime Lubrication (بدون نیاز به تعویض) | |
| دمای کاری | 25- تا 90+ درجه سانتیگراد | استاندارد صنعتی |
| عمر مفید طراحی | >20,000-30,000 ساعت | استاندارد صنعتی |
| نویز کاری | ≤60-65 دسی بل (در بار نامی) | |
| محدوده انتقال گشتاور کل سری HAB | 5 – 720 نیوتن متر (بسته به سایز و نسبت) |
جدول نسبتهای تبدیل استاندارد HAB 115
| تعداد مراحل | نسبتهای تبدیل موجود | منبع |
|---|---|---|
| تک مرحله (L1) | 3، 4، 5، 6، 7، 8، 9، 10، 14، 20 | |
| دو مرحله (L2) | 12، 15، 16، 20، 25، 28، 30، 32، 35، 40، 45، 50، 60، 70، 80، 90، 100 | |
| سه مرحله (L3) | 60، 80، 100، 120، 160، 200، 320، 512 |
نکات کلیدی
چرخدندههای هلیکال (دندانه مارپیچ) — ویژگی کلیدی سری HAB
سری HAB بر خلاف بسیاری از گیربکسهای خورشیدی ارزانقیمت که از چرخدندههای ساده (Spur Gear) استفاده میکنند، مجهز به چرخدندههای هلیکال (Helical Gear) است . مزایای چرخدنده هلیکال:
-
صدای کاری بسیار پایینتر (حدود 5-10 دسی بل کمتر از چرخدنده ساده)
-
گشتاور نرمتر و پیوستهتر (درگیری تدریجی دندانهها)
-
تحمل بار شعاعی بالاتر به دلیل سطح تماس بیشتر دندانهها
-
مناسب برای کاربردهای حساس به صدا (رباتیک، تجهیزات پزشکی، CNC)
چرخدندهها از فولاد آلیاژی ساخته شده و تحت عملیات سختکاری سطحی و سنگزنی دقیق قرار میگیرند تا تلورانسهای بسیار کم و عمر مفید بالا تضمین شود .
بک لش فوقالعاده پایین (تا 3 آرک مینیت)
سری HAB 115 در دو کلاس دقت تولید میشود :
| کلاس دقت | بک لش | کاربرد |
|---|---|---|
| نسخه استاندارد (Standard) | ≤5 آرک مینیت | 80% کاربردهای خودکارسازی (بستهبندی، مونتاژ) |
| نسخه دقیق (Precision / P0) | ≤3 آرک مینیت | رباتیک صنعتی، CNC دقیق، تجهیزات پزشکی، هوافضا |
نکته فنی: مدل HAB115-25-S2-P0 دارای بک لش 3 آرک مینیت (کلاس فوق دقیق) و مدل HAB115-25-S2-P2 دارای بک لش استاندارد (≤5 آرک مینیت) میباشد .
بدنه آلومینیومی مستحکم با قابلیت نصب در هر جهتی
پوسته سری HAB 115 از آلومینیوم ریختهگری (Die-cast Aluminum) ساخته شده است :
-
وزن مناسب (سبکتر از نمونههای چدنی)
-
مقاومت در برابر خوردگی (بدون زنگ زدگی)
-
قابلیت نصب در هر جهتی (Any Mounting Position) — بر خلاف گیربکسهای حلزونی
گشتاور بالا تا 720 نیوتن متر
سری HAB 115 قادر به انتقال گشتاور خروجی تا 720 نیوتن متر است . این میزان گشتاور برای کاربردهای زیر کافی است:
-
رباتهای صنعتی متوسط (بار 50-100 کیلوگرم)
-
دستگاههای CNC متوسط (فرز، لیزر، واترجت)
-
ماشینآلات بستهبندی سنگین
-
خطوط تولید خودکارسازی (Automation) با بار بالا
راندمان فوقالعاده بالا (تا 97%)
به دلیل استفاده از چرخدندههای هلیکال با دقت بالا و یاتاقانهای کم اصطکاک :
-
تک مرحله (Single Stage): راندمان ≥95-97%
-
دو مرحله (Double Stage): راندمان ≥92-94%
این راندمان بالا به معنای مصرف انرژی کمتر و گرمای تولیدی پایینتر است.
تطابق کامل با سروو موتورهای 130mm و موتورهای پلهای 110mm
سری HAB 115 دارای فلنج گرد (Round Flange) با قطر 115 میلیمتر است که مستقیماً روی:
-
سروو موتورهای 130mm (NEMA 42)
-
موتورهای پلهای 110mm
-
سروو موتورهای برندهای بینالمللی: Schneider Electric، Siemens، Yaskawa، Mitsubishi، Delta، Panasonic و سایرین .
روغنکاری مادامالعمر (Lifetime Lubrication) — بدون نیاز به نگهداری
سری HAB 115 به صورت استاندارد دارای روغنکاری مادامالعمر (Lifetime Lubrication) است :
-
بدون نیاز به تعویض روغن در طول عمر مفید (20,000-30,000 ساعت)
-
ماده روانکار: گریس سنتتیک با پایه لیتیوم
-
کاهش هزینههای نگهداری — مناسب برای کاربردهای با دسترسی دشوار
-
عدم خطر نشت روغن — به دلیل نبود دریچه تخلیه و پوسته کاملاً بسته
کلاس حفاظت IP54 تا IP65
سری HAB 115 در کلاسهای حفاظتی مختلف تولید میشود :
| کلاس IP | کاربرد | توضیحات |
|---|---|---|
| IP54 (استاندارد) | محیطهای عمومی صنعتی | محافظت در برابر گرد و غبار محدود و پاشش آب از هر جهت |
| IP65 (قابل سفارش) | صنایع غذایی، شیمیایی، شستشوی روزانه | محافظت کامل در برابر گرد و غبار و جت آب — مناسب برای CIP (Cleaning in Place) |
سیستم نامگذاری استاندارد HAB 115 (راهنمای سفارش)
سیستم نامگذاری محصولات سری HAB اطلاعات کاملی در مورد پیکربندی گیربکس ارائه میدهد. مثال: HAB115-25-S2-P0 :
| بخش کد | معنی | توضیح |
|---|---|---|
| HAB | سری گیربکس | Precision Planetary Helical Gearbox |
| 115 | سایز فریم | قطر فلنج 115 میلیمتر |
| 25 | نسبت تبدیل | 25:1 (دو مرحله) |
| S2 | نسخه | نوع شافت خروجی و پیکربندی |
| P0 | کلاس دقت | P0 = فوق دقیق (≤3 arc-min) / P2 = استاندارد (≤5 arc-min) |
کاربردهای تخصصی
رباتیک صنعتی سنگین (Robotic Arms — 50-100kg Payload)
در رباتهای صنعتی 6 محوره با ظرفیت جابجایی 50-100 کیلوگرم، گیربکس HAB 115 برای حرکت دقیق بازوها و مفاصل شانه و آرنج استفاده میشود. بک لش ≤3 آرک مینیت و گشتاور بالا (تا 720 Nm) موقعیتدهی دقیق را تضمین میکند.
دستگاههای CNC متوسط (CNC Routers & Mills)
در دستگاههای فرز CNC با ابعاد کاری 1×2 متر و دستگاههای لیزر برش فلزات، گیربکس HAB 115 برای حرکت محورهای X و Y (میز کار) استفاده میشود. گشتاور بالا برای برش فلزات ضخیم و شتابگیری سریع ضروری است.
خطوط بستهبندی سنگین (Heavy-duty Packaging Machinery)
در دستگاههای بستهبندی کارتن (Cartoners) و دستگاههای پالتایزر (Palletizers)، گیربکس HAB 115 برای حرکت نوارهای نقاله سنگین و بازوهای جابجایی استفاده میشود. کلاس حفاظت IP65 (قابل سفارش) برای شستشوی روزانه در صنایع غذایی ایدهآل است.
ماشینآلات نساجی و چاپ صنعتی (Textile & Industrial Printing)
در دستگاههای چاپ دیجیتال صنعتی (عرض 2-3 متر) و بافندگیهای صنعتی، گیربکس HAB 115 با سرعت ورودی بالا (تا 6000 RPM) برای چرخش سریع غلتکها و هماهنگی دقیق حرکت پارچه استفاده میشود.
تجهیزات خودکارسازی (Automation) و مونتاژ سنگین
در خطوط مونتاژ خودکار قطعات بزرگ (مانند موتور خودرو، گیربکس، بدنه خودرو)، گیربکسهای HAB 115 برای جابجایی دقیق قطعات سنگین و موقعیتدهی ایستگاههای کاری استفاده میشوند.
صنایع چوب و ام دی اف (Woodworking & MDF)
در دستگاههای سیانسی چوب (CNC Router) با ابعاد بزرگ و دستگاههای برش پلاسما، گیربکس HAB 115 برای حرکت محورها تحت بارهای سنگین ناشی از وزن میز کار و قطعه کار استفاده میشود.
نکات نصب و نگهداری
نصب بر روی سروو موتور (Motor Mounting)
گیربکس HAB 115 به راحتی روی سروو موتورهای 130mm (NEMA 42) و موتورهای پلهای نصب میشود:
| مرحله | توضیح |
|---|---|
| ۱ | شافت موتور را داخل شافت ورودی گیربکس (که مجهز به کوپلینگ یکپارچه است) وارد کنید |
| ۲ | ۴-۶ عدد پیچ M6 یا M8 را روی فلنج ورودی گیربکس ببندید |
| ۳ | تورک سفتکاری: M6: 8-12 Nm / M8: 15-20 Nm (بر اساس دفترچه راهنما) |
| ۴ | برای موتورهای با فلنج 130mm (استاندارد)، اتصال مستقیم است — بدون نیاز به آداپتور |
نصب بر روی دستگاه (Output Mounting)
-
خروجی شافت توپر با کلید (Solid Keyed Shaft): اتصال از طریق کوپلینک — نیاز به تنظیم هممحوری
-
خروجی فلنج دار (Flange Mount): اتصال مستقیم با 6-8 پیچ M6/M8 (در صورت وجود)
-
هممحوری دقیق: خطای شعاعی حداکثر 0.05 میلیمتر، خطای زاویهای حداکثر 0.1 درجه
روانکاری (Lifetime Lubrication) — بدون نیاز به نگهداری
سری HAB 115 دارای روغنکاری مادامالعمر (Lifetime Lubrication) است :
-
بدون نیاز به تعویض روغن در طول عمر مفید (20,000-30,000 ساعت)
-
دمای کاری مجاز: 25- تا 90+ درجه سانتیگراد
-
هیچ گونه نگهداری دورهای برای روغنکاری نیاز نیست
-
نشت روغن وجود ندارد — به دلیل نبود دریچه تخلیه و پوسته کاملاً بسته
سوالات متداول (FAQ)
تفاوت گیربکس HAB 115 با گیربکسهای سری PL (مانند PL60, PL80) چیست؟
| مشخصه | سری HAB 115 | سری PL60 / PL80 |
|---|---|---|
| نوع چرخدنده | هلیکال (دندانه مارپیچ) — صدای کمتر، گشتاور نرمتر | ساده (Spur Gear) — صدای بیشتر، گشتاور پلهای |
| سایز فریم | 115 میلیمتر | 60 / 80 میلیمتر |
| گشتاور نامی | تا 720 نیوتن متر | 12-50 نیوتن متر |
| بک لش (دقیق) | ≤3 آرک مینیت | ≤8-12 آرک مینیت |
| کاربرد اصلی | رباتیک سنگین، CNC متوسط، بستهبندی سنگین | رباتیک سبک، CNC کوچک، بستهبندی سبک |
| توان موتور قابل اتصال | 750W – 5000W (سروو 130mm) | 100W – 750W (سروو 60-80mm) |
بک لش (Backlash) چیست و چه میزان آن برای گیربکس HAB 115 مناسب است؟
بک لش مقدار لقی بین دندانههای چرخدنده خورشیدی است. هر چه این مقدار کمتر باشد، دقت موقعیتدهی در حرکت رفت و برگشتی (Reversing) بالاتر است :
| کلاس دقت | بک لش (آرک مینیت) | کاربرد | کد در سفارش |
|---|---|---|---|
| استاندارد (Standard) | ≤5 | 80% کاربردهای خودکارسازی | P2 |
| دقیق (Precision) | ≤3 | رباتیک صنعتی، CNC دقیق، تجهیزات پزشکی | P0 |
نکته فنی: مدل HAB115-25-S2-P0 دارای بک لش 3 آرک مینیت (کلاس فوق دقیق) میباشد .
Lifetime Lubrication به چه معناست و چه مزایایی دارد؟
Lifetime Lubrication به این معناست که گیربکس در کارخانه با گریس سنتتیک با کیفیت بالا پر میشود و برای کل عمر مفید گیربکس (معمولاً 20,000-30,000 ساعت کار) نیازی به تعویض روغن یا گریس نیست :
| مزیت | توضیح |
|---|---|
| کاهش هزینههای نگهداری | حذف هزینه روغن، فیلتر و نیروی انسانی |
| عدم خطر نشت روغن | به دلیل نبود دریچه تخلیه و پوسته کاملاً بسته |
| مناسب برای کاربردهای با دسترسی دشوار | رباتها، تجهیزات زیرزمینی، دستگاههای پزشکی |
| کاهش آلودگی محیط | در صنایع غذایی و دارویی بسیار حیاتی است |
آیا میتوانم از گیربکس HAB 115 به صورت عمودی نصب کنم؟
بله، کاملاً. سری HAB 115 قابلیت نصب در هر جهتی (Any Mounting Position) را دارد :
| وضعیت نصب | مجاز بودن | توضیح |
|---|---|---|
| افقی (Horizontal) | بله | متداولترین حالت — شافت ورودی و خروجی افقی |
| عمودی (Vertical) | بله | شافت خروجی عمودی — بدون نیاز به تنظیمات خاص |
| وارونه (Inverted / Upside Down) | بله | نصب با موتور در پایین — کاملاً مجاز |
| دیواری (Wall-mounted) | بله | نصب با زاویه 90 درجه نسبت به کف — در صورت نیاز به آداپتور |
بر خلاف گیربکسهای حلزونی که برای نصب عمودی نیاز به آببندی ویژه دارند، گیربکسهای خورشیدی با روغنکاری مادامالعمر (گریس) در هر وضعیتی قابل استفاده هستند.
گارانتی محصولات HAB 115 چگونه است؟
گارانتی گیربکسهای سری HAB 115 چینی بسته به برند متفاوت است :
| برند | گارانتی | منبع |
|---|---|---|
| Hangzhou Huage (هانگژو هوآگ) | 12-18 ماه | |
| EAMON/伊明牌 | 12-18 ماه | |
| تولیدکنندگان معتبرتر | 24 ماه (قابل مذاکره) | — |
گارانتی شامل عیوب ساخت و مواد میشود و شامل موارد زیر نمیشود:
-
سایش طبیعی چرخدندهها (پس از اتمام عمر مفید)
-
خرابی ناشی از نصب نادرست (هممحوری نادرست، شافت موتور نامرغوب)
-
خرابی ناشی از بار بیش از حد مجاز (Overload)
قطعات یدکی HAB 115 در بازار موجود است؟
بله. قطعات اصلی سری HAB 115 از طریق تأمینکنندگان معتبر موجود است:
-
یاتاقانها: استاندارد (SKF، NSK، FAG) — قابل تهیه از بازار
-
آببندیها: سایزهای استاندارد (قطر 40-60 میلیمتر) — موجود در بازار
-
چرخدنده خورشیدی و سیارهها: اختصاصی HAB 115 — معمولاً تعویض نمیشود (عمر >20,000 ساعت)
-
شافت خروجی: اختصاصی HAB 115 — در صورت شکستگی قابل تعویض از طریق تأمینکننده
نکته فنی رها گیربکس: سری HAB 115 یکی از پرفروشترین سایزهای گیربکس خورشیدی در صنایع نیمهسنگین است. این محصول با برندهای مختلف (Hangzhou Huage، EAMON/伊明牌 و سایرین) در بازار موجود است و به دلیل چرخدندههای هلیکال (دندانه مارپیچ) و بک لش فوقالعاده پایین (تا 3 آرک مینیت)، یکی از بهترین گزینهها برای کاربردهای حساس به دقت و صدا محسوب میشود .
برای استعلام قیمت دقیق و موجودی، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
برند مورد نظر (Hangzhou Huage / EAMON / سایر تولیدکنندگان)
-
نسبت تبدیل (Ratio) مورد نیاز (3:1 تا 512:1)
-
تعداد مراحل (تک مرحله / دو مرحله / سه مرحله)
-
کلاس دقت (بک لش) (استاندارد ≤5 آرک مینیت / دقیق ≤3 آرک مینیت)
-
سروو موتور مصرفکننده (برند، مدل و سایز فلنج)
-
کاربرد نهایی (رباتیک، CNC، بستهبندی، خودکارسازی و غیره)
مدلهای HAB115-25-S2-P0 (فوق دقیق) و HAB115-25-S2-P2 (استاندارد) از جمله پیکربندیهای پرفروش موجود در بازار چین هستند که میتوانند به عنوان مرجع سفارش استفاده شوند .
مشاهده مزایا و مشخصات فنی گیربکس خورشیدی سری PL60 چینی در رهاگیربکس.
