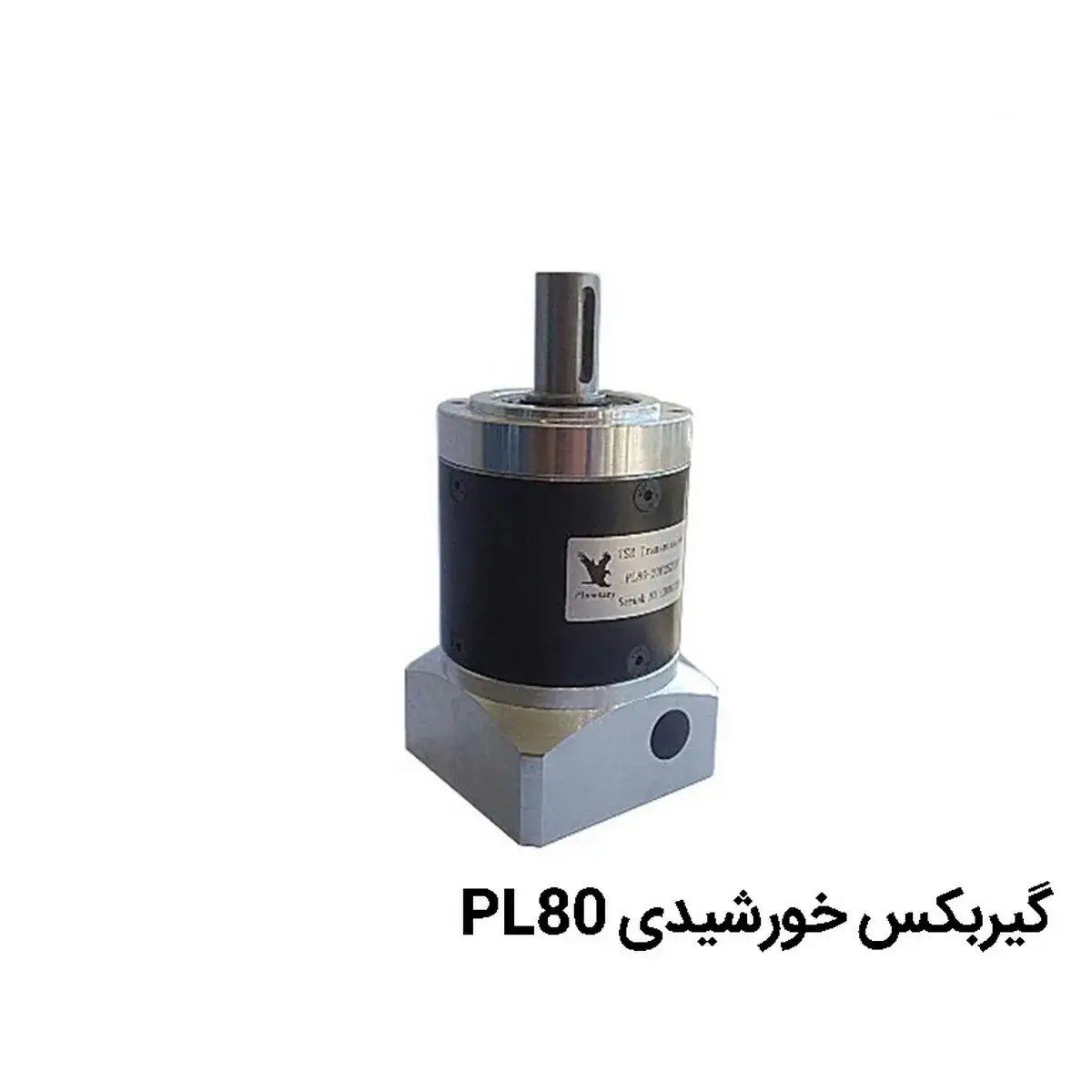

گیربکس خورشیدی بدون لقی PL80 چینی (PL80 Precision Planetary Gearbox)، یک جعبه دنده خورشیدی (Planetary) با دقت بالا از سری PL است که توسط تولیدکنندگان مطرح چینی مانند Newstart، Jkongmotor و ZD عرضه میشود . عدد 80 در نام این محصول نشاندهنده سایز فریم (80 میلیمتر) و قطر فلنج نصب آن است که با سروو موتورهای 80mm (NEMA 34) و موتورهای پلهای 86mm سازگاری کامل دارد . برای خرید گیربکس خورشیدی با رهاگیربکس تماس حاصل نمایید.
تفاوت اصلی این محصول با گیربکسهای صنعتی معمولی در بک لش پایین (کمتر از 8 تا 15 آرک مینیت)، راندمان فوقالعاده بالا (تا 97%) و روغنکاری مادامالعمر (Lifetime Lubrication) است . این گیربکس برای رباتیک صنعتی، دستگاههای CNC، تجهیزات پزشکی، خطوط بستهبندی و ماشینآلات خودکارسازی (Automation) طراحی شده است. رها گیربکس این محصولات را در نسبتهای تبدیل 3:1 تا 512:1 و در سه پیکربندی (تک مرحله، دو مرحله، سه مرحله) عرضه میکند.
جدول مشخصات فنی گیربکس PL80 (بر اساس مستندات تولیدکنندگان)
| مشخصه | مقدار / توضیح | |
|---|---|---|
| سری | PL (Precision Planetary Gearbox) | |
| سایز فریم | 80 میلیمتر (قطر فلنج گرد) | |
| تعداد مراحل | تک مرحله (L1) / دو مرحله (L2) / سه مرحله (L3) | |
| بازه نسبت تبدیل | 3:1 تا 512:1 (مطابق جدول نسبتها) | |
| بک لش (Backlash) | تک مرحله: ≤8-12 آرک مینیت / دو مرحله: ≤10-15 آرک مینیت | |
| راندمان | تک مرحله: 96-97% / دو مرحله: 94% / سه مرحله: 90-92% | |
| حداکثر سرعت ورودی | 4000-6000 دور بر دقیقه (نرخ) | |
| گشتاور نامی خروجی | 40-50 نیوتن متر (بسته به نسبت) | |
| بار شعاعی حداکثر (Fr) | 550 نیوتن | |
| بار محوری حداکثر (Fa) | 500-550 نیوتن | |
| وزن | تک مرحله: ~3.0 کیلوگرم / دو مرحله: ~3.6-4.3 کیلوگرم / سه مرحله: ~5.3 کیلوگرم | |
| نویز کاری | ≤60-62 دسی بل | |
| کلاس حفاظت | IP54 (استاندارد) / IP65 (قابل سفارش) | |
| روغنکاری | Lifetime Lubrication (بدون نیاز به تعویض) | |
| دمای کاری | 25- تا 90+ درجه سانتیگراد | |
| عمر مفید طراحی | >20,000 ساعت |
جدول نسبتهای تبدیل استاندارد PL80
| تعداد مراحل | نسبتهای تبدیل موجود | |
|---|---|---|
| تک مرحله (L1) | 3، 4، 5، 7، 8، 10 | |
| دو مرحله (L2) | 9، 12، 15، 16، 20، 21، 25، 28، 35، 40، 49، 50، 64، 70، 100 | |
| سه مرحله (L3) | 45، 48، 60، 64، 75، 80، 100، 120، 125، 140، 160، 175، 200، 245، 256، 320، 343، 512 |
نکات کلیدی
بک لش پایین (تا 8 آرک مینیت) — ویژگی کلیدی «بدون لقی»
بک لش (Backlash) یا لقی معکوس مهمترین پارامتر در گیربکسهای خورشیدی دقیق است. سری PL80 چینی در کلاسهای مختلف دقت تولید میشود:
-
کلاس استاندارد (Standard): بک لش ≤15-18 آرک مینیت — مناسب برای 80% کاربردهای خودکارسازی
-
کلاس دقیق (Precision): بک لش ≤10-12 آرک مینیت — مناسب برای رباتیک و CNC
-
کلاس فوق دقیق (High Precision): بک لش ≤8 آرک مینیت — مناسب برای تجهیزات پزشکی و موقعیتدهی فوق دقیق
نکته: هر چه بک لش کمتر باشد، دقت موقعیتدهی در حرکت رفت و برگشتی (Reversing) بالاتر است.
چرخدندههای خورشیدی سختکاری و سنگزنی شده
چرخدندههای سری PL80 از فولاد آلیاژی ساخته شده و تحت عملیات سختکاری سطحی قرار میگیرند و سپس سنگزنی (Grinding) میشوند . مزایا:
-
دقت بالای دندانهها (تلورانسهای بسیار کم برای عملکرد نرم و بیصدا)
-
عمر مفید بالا (بیش از 20,000 ساعت کار مداوم)
-
صدای کاری پایین (حداکثر 60-62 دسی بل)
-
راندمان مکانیکی بالا (تا 97% در تک مرحله)
روغنکاری مادامالعمر (Lifetime Lubrication)
سری PL80 به صورت استاندارد دارای روغنکاری مادامالعمر (Lifetime Lubrication) است :
-
بدون نیاز به تعویض روغن در طول عمر مفید (حدود 20,000 ساعت)
-
ماده روانکار: گریس سنتتیک با پایه لیتیوم
-
کاهش هزینههای نگهداری
-
مناسب برای کاربردهای با دسترسی دشوار (رباتها، تجهیزات زیرزمینی)
طراحی فلنج گرد (Round Flange) برای نصب مستقیم موتور
سری PL80 دارای فلنج گرد (Round Flange) با قطر 80 میلیمتر است که مستقیماً روی سروو موتورهای 80mm (NEMA 34) و موتورهای پلهای 86mm نصب میشود . ویژگیها:
-
شافت ورودی: قطر 14-19 میلیمتر (سازگار با شفت استاندارد سروو موتورها)
-
شافت خروجی: قطر 14-20 میلیمتر (شافت توپر با کلید)
-
قابلیت نصب در هر جهتی (Any Mounting Position)
قابلیت تحمل بارهای شعاعی و محوری بالا
سری PL80 مجهز به یاتاقانهای تقویت شده (Reinforced Bearings) است:
-
نیروی شعاعی حداکثر (Fr max): 550-650 نیوتن
-
نیروی محوری حداکثر (Fa max): 500-550 نیوتن
این ویژگی برای نصب مستقیم چرخ، پینیون، تسمه و پولی بدون نیاز به یاتاقان کمکی خارجی حیاتی است.
کاربردهای تخصصی
رباتیک صنعتی (Robotic Arms)
در رباتهای برداشت (Pick and Place) و رباتهای SCARA، گیربکس PL80 با بک لش کمتر از 10 آرک مینیت برای حرکت دقیق بازوها و مفاصل استفاده میشود . راندمان بالا (96%) مصرف برق باتری را در رباتهای سیار کاهش میدهد.
دستگاههای CNC و لیزر تراش
در دستگاههای حکاکی لیزر و فرز CNC کوچک، گیربکس PL80 برای حرکت محورهای X و Y (میز کار) استفاده میشود . بک لش پایین (حداکثر 10 آرک مینیت) دقت برش زیر 0.05 میلیمتر را تضمین میکند.
خطوط بستهبندی (Packaging Machinery)
در دستگاههای بستهبندی عمودی (VFFS) و افقی (HFFS)، گیربکس PL80 برای حرکت نوار فیلم و فکهای جوش (Sealing Jaws) استفاده میشود . کلاس حفاظت IP65 (قابل سفارش) برای شستشوی روزانه در صنایع غذایی ایدهآل است.
تجهیزات پزشکی
در دستگاههای سیتی اسکن (CT Scan)، رباتهای جراحی و تجهیزات دندانپزشکی، گیربکس PL80 با صدای بسیار پایین (کمتر از 62 دسی بل) و بک لش فوق دقیق برای موقعیتدهی بدون لرزش استفاده میشود .
ماشینآلات نساجی و چاپ
در دستگاههای چاپ دیجیتال و بافندگی، گیربکس PL80 با سرعت ورودی بالا (تا 6000 RPM) برای چرخش سریع غلتکها و هماهنگی دقیق حرکت پارچه استفاده میشود .
نکات نصب و نگهداری
نصب بر روی سروو موتور
گیربکس PL80 به راحتی روی سروو موتورهای 80mm (NEMA 34) و موتورهای پلهای نصب میشود:
-
شافت موتور را داخل شافت ورودی گیربکس (که مجهز به کوپلینگ یکپارچه است) وارد کنید
-
۴ عدد پیچ M5 یا M6 را روی فلنج ورودی گیربکس ببندید
-
تورک سفتکاری: M5: 5-7 Nm / M6: 8-12 Nm (بر اساس دفترچه راهنما)
نصب بر روی دستگاه (خروجی)
-
خروجی شافت توپر (Solid Shaft): اتصال از طریق کوپلینک
-
خروجی فلنج دار (Flange): اتصال مستقیم با 6 پیچ M5 (در صورت وجود)
-
هممحوری دقیق: در صورت استفاده از کوپلینک، خطای شعاعی حداکثر 0.05 میلیمتر
روانکاری (Lifetime Lubrication)
سری PL80 دارای روغنکاری مادامالعمر (Lifetime Lubrication) است:
-
بدون نیاز به تعویض روغن در طول عمر مفید (20,000-30,000 ساعت)
-
دمای کاری مجاز: 25- تا 90+ درجه سانتیگراد
-
کلاس حفاظت: IP54 (استاندارد) / IP65 (قابل سفارش)
سوالات متداول (FAQ)
تفاوت گیربکس PL80 با گیربکسهای صنعتی معمولی (سری Y/H) چیست؟
| مشخصه | گیربکس PL80 (خورشیدی دقیق) | گیربکس صنعتی معمولی |
|---|---|---|
| بک لش (Backlash) | بسیار کم (≤8-15 arc-min) | زیاد (≥30-60 arc-min) |
| راندمان | بالا (94-97%) | استاندارد (90-95%) |
| روغنکاری | Lifetime (بدون تعویض) | نیاز به تعویض دورهای |
| حداکثر سرعت ورودی | بالا (4000-6000 RPM) | پایین (≤1500 RPM) |
| نویز | پایین (≤60 dB) | استاندارد (~75 dB) |
| کاربرد اصلی | رباتیک، CNC، موقعیتدهی دقیق | نوار نقاله، کانوایر، بالابر |
بک لش (Backlash) چیست و چه میزان آن برای گیربکس PL80 مناسب است؟
بک لش مقدار لقی بین دندانههای چرخدنده خورشیدی است . هر چه این مقدار کمتر باشد، دقت موقعیتدهی در حرکت رفت و برگشتی بالاتر است:
-
≤15-18 arc-min: استاندارد (مناسب برای 80% کاربردهای خودکارسازی)
-
≤10-12 arc-min: دقیق (Precision — مناسب برای رباتیک و CNC)
-
≤8 arc-min: فوق دقیق (High Precision — مناسب برای تجهیزات پزشکی و هوافضا)
Lifetime Lubrication به چه معناست؟
Lifetime Lubrication به این معناست که گیربکس در کارخانه با گریس سنتتیک با کیفیت بالا پر میشود و برای کل عمر مفید گیربکس (معمولاً 20,000-30,000 ساعت کار) نیازی به تعویض روغن یا گریس نیست . مزایا:
-
کاهش هزینههای نگهداری
-
عدم خطر نشت روغن (به دلیل نبود دریچه تخلیه)
-
مناسب برای کاربردهایی با دسترسی دشوار
آیا میتوانم از گیربکس PL80 به صورت عمودی نصب کنم؟
بله، سری PL80 قابلیت نصب در هر جهتی (Any Mounting Position) را دارد . بر خلاف گیربکسهای حلزونی که برای نصب عمودی نیاز به تنظیمات خاص دارند، گیربکسهای خورشیدی با روغنکاری مادامالعمر در هر وضعیتی (افقی، عمودی، وارونه) قابل استفاده هستند.
گارانتی این محصولات چگونه است؟
گارانتی گیربکسهای سری PL80 چینی بسته به برند متفاوت است:
-
Newstart / Jkongmotor / ZD: گارانتی 12-18 ماهه استاندارد
-
تولیدکنندگان معتبرتر: گارانتی 24 ماهه قابل مذاکره
گارانتی شامل عیوب ساخت و مواد میشود و شامل سایش طبیعی چرخدندهها و خرابی ناشی از نصب نادرست نمیشود.
نکته فنی رها گیربکس: سری PL80 یکی از پرفروشترین سایزهای گیربکس خورشیدی در صنایع رباتیک و خودکارسازی است. این محصول با برندهای مختلف (Newstart، Jkongmotor، ZD، SZGH) در بازار موجود است .
برای استعلام قیمت دقیق و موجودی، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
برند مورد نظر (Newstart / Jkongmotor / ZD / SZGH)
-
نسبت تبدیل (Ratio) مورد نیاز (3:1 تا 512:1)
-
تعداد مراحل (تک مرحله / دو مرحله / سه مرحله)
-
بک لش مورد نیاز (استاندارد / دقیق / فوق دقیق)
-
کاربرد نهایی (رباتیک، CNC، بستهبندی، تجهیزات پزشکی و غیره)
مدلهای PL80-L1 (تک مرحله) با نسبتهای 3، 4، 5، 7، 10 و PL80-L2 (دو مرحله) با نسبتهای 12، 15، 20، 25، 28، 35، 40، 50، 70، 100 از جمله پیکربندیهای پرفروش موجود در بازار چین هستند که میتوانند به عنوان مرجع سفارش استفاده شوند .
