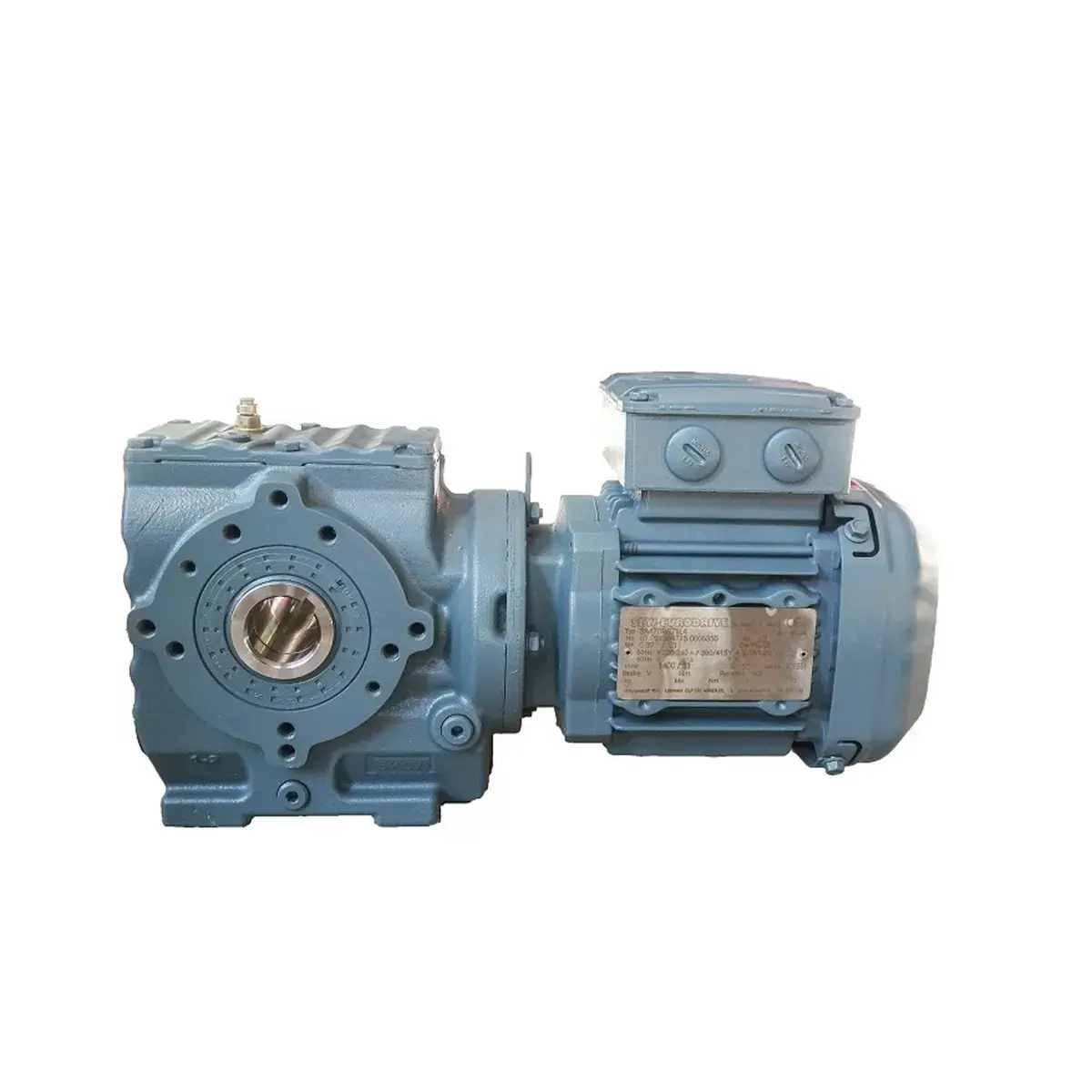

گیربکس حلزونی SEW سری S57

 (Helical-Worm) SEW-Eurodrive، مدل S57 نقطه جهشی کلیدی محسوب می‌شود. اگر مدل S47 را میانه این خانواده بدانیم، S57 مرز ورود به سایزهای بالاتر با قابلیت گشتاور 600 نیوتن‌متر است. برخلاف S47 که حداکثر گشتاور 400 نیوتن‌متر را ارائه می‌داد، مدل S57 با 600 نیوتن‌متر، جهشی 50 درصدی را نشان می‌دهد. این افزایش قابل توجه در کنار قطر شافت خروجی 30 میلی‌متر، این گیربکس را به انتخابی ایده‌آل برای کاربردهای نیمه‌سنگین تبدیل کرده است. برای خرید گیربکس حلزونی تماس بگیرید.

در این مقاله، مشخصات فنی دقیق بر اساس نمونه‌های واقعی، جزئیات روانکاری با CLP 680، مقادیر بار شعاعی مجاز (که اطلاعاتی بسیار تخصصی و کمیاب است)، محدودیت‌های نصب خاص سری S57، و نکات اجرایی نصب (مانند موقعیت ورود کابل) را بررسی می‌کنیم.

مشخصات فنی کلیدی؛ جهش گشتاور 50 درصدی

مدل S57 در کلاس توان 0.12 تا 7.5 کیلووات قرار می‌گیرد و جهشی محسوس نسبت به S47 دارد. دقت کنید که گشتاور حداکثر (Mamax) 600 نیوتن‌متر است، اما گشتاور عملی واقعی (Ma) بر اساس توان موتور و نسبت تبدیل تعیین می‌شود.

نکته تخصصی: ضریب سرویس 1.55 در نمونه ثبت‌شده S57 DRN80M4/BE1/TF نشان‌دهنده ذخیره اطمینان بالای این گیربکس در کاربردهای پیوسته است. این مقدار به طور قابل توجهی از ضریب سرویس نمونه‌های S47 (1.05 – 1.25) بالاتر است، که نشان می‌دهد S57 برای کاربردهای با بار ضربه‌ای بیشتر یا عمر طراحی طولانی‌تر بهینه‌سازی شده است.

روانکاری تخصصی؛ فقط CLP 680 با حجم متغیر

مانند تمام گیربکس‌های حلزونی SEW، سری S57 نیز به دلیل ماهیت اصطکاکی بالای جفت دندانه حلزونی-چرخ حلزون، نیازمند روغن با ویسکوزیته بسیار بالاست. استفاده از روغن با ویسکوزیته پایین‌تر (مانند CLP 220 یا 320) منجر به سایش سریع و خرابی زودرس می‌شود.

توصیه تخصصی رها گیربکس: حجم دقیق روغن به موقعیت نصب بستگی دارد. در نمونه واقعی با موقعیت نصب M3AB، حجم 1.00 لیتر گزارش شده است. برای موقعیت‌های نصب دیگر (M1, M2, M4 و غیره) این مقدار متفاوت خواهد بود. هنگام سفارش، حتماً موقعیت نصب را دقیق اعلام کنید تا گیربکس با حجم روغن صحیح تحویل داده شود.

محدودیت نصب؛ چالش تغییر موقعیت

یکی از مهم‌ترین نکات تخصصی درباره سری S (شامل S57) محدودیت تغییر موقعیت نصب است. مستندات فنی SEW صراحتاً بیان می‌کنند که تغییر موقعیت نصب گیربکس‌های سری S به برخی موقعیت‌ها نیازمند مشورت قبلی با شرکت است.

بر اساس جداول فنی SEW، گیربکس S57 در دسته‌ای قرار دارد که امکان تغییر موقعیت نصب به برخی حالات با محدودیت همراه است. جدول زیر وضعیت مجاز بودن موقعیت‌های مختلف ورود کابل (cable entry) را برای سایز S57 نشان می‌دهد:

معنای کد C در این جدول: موقعیت‌های ورود کابل “X”، “2” یا “3” امکان‌پذیر است، اما موقعیت “1” امکان‌پذیر نیست (مگر در زاویه 270 درجه خاص).

توصیه تخصصی رها گیربکس: این محدودیت به این معناست که اگر گیربکس S57 شما در موقعیت نصب M1 (پایه پایین، شافت افقی) سفارش داده شده باشد، تغییر آن به موقعیت M3 (آویز) یا M2 (معکوس) بدون تأیید SEW و تنظیم مجدد دریچه تنفس و حجم روغن، غیرمجاز است و گارانتی را باطل می‌کند. پیش از هرگونه تغییر موقعیت، حتماً با کارشناسان ما مشورت کنید.

بار شعاعی مجاز (Overhung Load)؛ داده‌های کمیاب فنی

اطلاعات مربوط به بار شعاعی مجاز گیربکس‌های سری S داده‌ای بسیار تخصصی است. بر اساس جداول فنی SEW برای نسخه RM (Agitator Design) سری S، مقادیر بار شعاعی مجاز برای سایزهای مختلف به صورت زیر است. اگرچه این جدول مخصوص نسخه همزن (RM) است، روند کلی بار شعاعی را برای سایز S57 نشان می‌دهد:

شرایط: ضریب سرویس fB ≥ 1.5، عمر طراحی L10h = 10,000 ساعت

نکات تخصصی استخراج شده از جدول:

1. بار شعاعی مجاز برای سایز RM57 (نزدیک به S57 استاندارد) در سرعت‌های پایین (زیر 100 دور بر دقیقه) حدود 400 نیوتن است.

2. جهش از S57 به S67 افزایش چشمگیری در بار شعاعی مجاز ایجاد می‌کند (از 400 نیوتن به حدود 575 نیوتن).

3. برای شرایط بارگذاری سنگین‌تر (ضریب سرویس 2.0 و عمر 25,000 ساعت)، مقادیر بار شعاعی کاهش می‌یابند.

فرمول محاسبه بار شعاعی واقعی:

F_R = (M_d / d_0) × f_Z × 1000

که در آن:

• FRFR​ = بار شعاعی بر حسب نیوتن (N)

• MdMd​ = گشتاور خروجی بر حسب نیوتن‌متر (Nm)

• d0d0​ = قطر متوسط قطعه انتقال قدرت (مانند زنجیر، تسمه) بر حسب میلی‌متر (mm)

• fZfZ​ = ضریب قطعه انتقال قدرت (برای زنجیر 1.25، برای تسمه V باریک 1.75، برای تسمه تخت 2.50)

ثابت‌های مهندسی تبدیل بار شعاعی (ابعاد کلیدی)

برای محاسبات دقیق بار شعاعی در نقاط مختلف اعمال نیرو روی شافت خروجی، ثابت‌های زیر برای سری S ارائه شده است:

این ابعاد برای مهندسانی که نیاز به محاسبه دقیق بار وارد بر بلبرینگ‌ها هنگام نصب کوپلینگ یا فاصله‌دهنده (spacer) دارند، حیاتی است.

راندمان و اینترو: افت 12 درصدی در راه‌اندازی اولیه

یکی از ویژگی‌های منحصربه‌فرد گیربکس‌های حلزونی (S series) رفتار آنها در ساعت‌های اولیه کارکرد است. بر اساس مستندات فنی SEW، دندانه‌های چرخ حلزون در ابتدای کار کاملاً صیقلی نیستند و نیاز به یک دوره نشست (run-in period) دارند.

نکته تخصصی: در نسبت تبدیل‌های بالای سری S57 (که معمولاً تک‌شروع/1-start هستند)، راندمان واقعی در 48 ساعت اول کارکرد می‌تواند تا 12 درصد کمتر از مقدار نامی باشد. پس از این دوره نشست، دندانه‌ها صیقلی شده و راندمان به مقدار طراحی می‌رسد. این موضوع برای محاسبات اولیه توان و گشتاور باید لحاظ شود.

هشدار ایمنی: گیربکس‌های سری S (هلیکال-حلزونی) در نسبت تبدیل‌های بالا ممکن است خاصیت خودقفل شوندگی دینامیکی (Dynamic self-locking) داشته باشند. با این حال، این ویژگی نباید به عنوان تنها سیستم ایمنی در جرثقیل‌ها و بالابرها استفاده شود. همیشه از ترمز مکانیکی جداگانه استفاده کنید.

پیکربندی‌های نصب و تنوع مدل

گیربکس S57 در پیکربندی‌های متنوعی عرضه می‌شود:

نمونه واقعی S57 AD2: مدل S57 AD2 با نسبت تبدیل 128.10 و سرعت خروجی 14 دور بر دقیقه (ورودی 1750 دور بر دقیقه) در بازار موجود است. این نمونه با موقعیت نصب M1A و وزن حدود 16.8 کیلوگرم (37 پوند) عرضه می‌شود.

جمع‌بندی و توصیه تخصصی

گیربکس حلزونی SEW سری S57 نقطه جهش ظرفیت در خانواده S است که با گشتاور 600 نیوتن‌متر، پاسخی مناسب برای کاربردهای نیمه‌سنگین ارائه می‌دهد. این گیربکس با نسبت تبدیل گسترده تا 241 و قطر شافت 30 میلی‌متر، انتخابی ایده‌آل برای سیستم‌های نقاله با سرعت پایین و تجهیزات بالابری سبک است.

نکات کلیدی منحصربه‌فرد برای انتخاب و نگهداری S57:

تیم فنی رها گیربکس با در اختیار داشتن دانش کامل از برند SEW-Eurodrive و دسترسی به دیتاشیت‌های اصلی، آماده ارائه مشاوره تخصصی برای انتخاب دقیق مدل S57 بر اساس توان موتور، نسبت تبدیل، موقعیت نصب، و الزامات خاص محیطی کارخانه شماست. کارشناسان ما همچنین می‌توانند در محاسبه دقیق بار شعاعی با استفاده از ثابت‌های مهندسی و تأیید سازگاری ابعادی با تجهیزات موجود شما را راهنمایی کنند.
