گیربکس جک اسکرو چینی

توضیحات

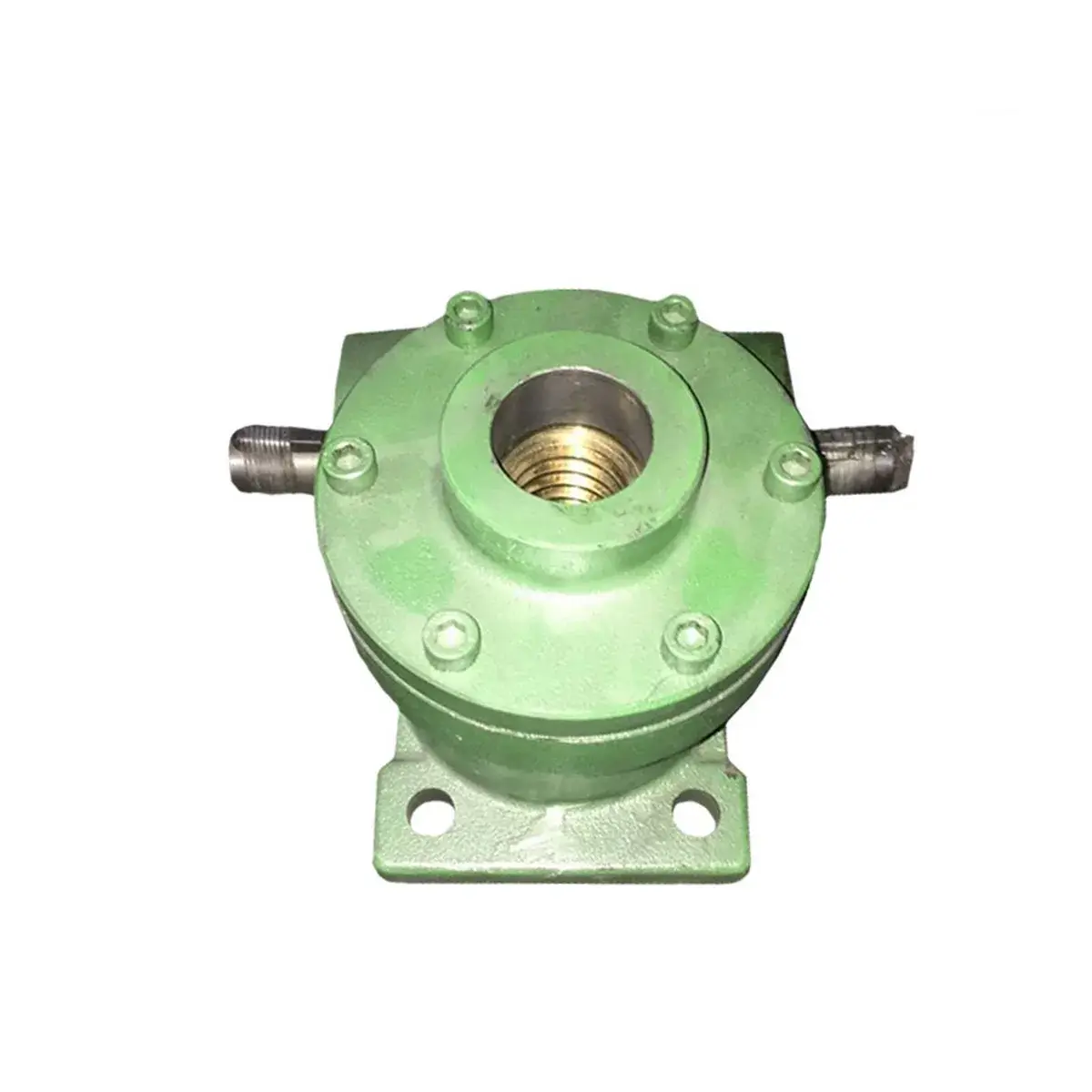

جک اسکرو (Screw Jack) یا جک پیچی مکانیکی، یک مبدل حرکت دورانی به خطی است که از یک مجموعه گیربکس حلزونی (Worm Gear) و یک پیچ تراپزوئیدال (Trapezoidal Screw) تشکیل شده است. این تجهیزات که عمدتاً توسط برندهای مطرح چینی مانند JACTON، NOSEN، Kingmai (Jinmai) و SIJIE تولید می‌شوند، جایگزینی قدرتمند و اقتصادی برای سیلندرهای هیدرولیک و پنوماتیک در کاربردهای حمل بار، تنظیم ارتفاع، تیپینگ و موقعیت‌دهی دقیق هستند. رها گیربکس این محصولات را در ۱۰ سایز استاندارد (از ۰.۵ تن تا ۱۰۰ تن بار دینامیک) با قابلیت اتصال سری (Tandem) و گارانتی ۱۲ تا ۲۴ ماهه عرضه می‌کند. برای اطلاع از قیمت و خرید گیربکس صنعتی با رهاگیربکس تماس حاصل نمایید.

جدول مقایسه برندهای اصلی چینی

جدول مشخصات فنی استاندارد (بر اساس مدل SJW/Kingmai)

بازار چین عمدتاً از استاندارد SJW/SWL پیروی می‌کند که شامل ۱۰ سایز اصلی با قابلیت تحمل بار از ۱ تا ۱۰۰ تن است. مشخصات فنی دقیق در جدول زیر ارائه شده است .

نکات کلیدی طراحی و انتخاب گیربکس اسکروجک

1. ساختار جعبه دنده (گیربکس حلزونی)

قلب این جک اسکروها یک گیربکس حلزونی (Worm Gear) است. شافت وُرم (Worm Shaft) از فولاد آلیاژی سخت‌کاری شده و چرخ حلزونی (Worm Gear) از برنز قلع‌دار (ZQAl9-4) ساخته می‌شود تا حداکثر مقاومت در برابر سایش را داشته باشد . بدنه (هاوسینگ) بسته به سایز می‌تواند از چدن داکتیل (Ductile Iron) برای ظرفیت‌های بالا یا آلومینیوم برای سایزهای سبک (مانند برند JACTON) ساخته شود .

2. قفل شوندگی (Self-Locking)

یکی از مهم‌ترین مزایای این نوع جک اسکرو، قفل شوندگی خودکار است. به دلیل زاویه اصطکاک در گیربکس حلزونی و پیچ تراپزوئیدال، در صورت توقف موتور یا نیروی محرکه، بار بدون نیاز به ترمز در ارتفاع نگه داشته می‌شود . این ویژگی برای جرثقیل‌های دستی و تنظیم ارتفاع ایمنی بسیار بالایی ایجاد می‌کند.

3. نسبت تبدیل (Gear Ratio)

اکثر مدل‌ها دارای دو نسبت تبدیل اصلی هستند:

• نسبت سریع (High ratio / M): معمولاً حدود ۶:۱ تا ۸:۱. در این حالت، دور ورودی بالاست و جک سریعتر بالا می‌رود، اما گشتاور خروجی و ظرفیت بار اسمی معمولاً پایین‌تر است .

• نسبت کند (Low ratio / P): معمولاً حدود ۲۴:۱ یا ۳۲:۱. در این حالت، حرکت پیچ بسیار آرام است (ظرفیت بالا بردن بار بیشتر) و راندمان پایین‌تر (حدود ۱۰ تا ۱۵ درصد) است اما قفل شوندگی کامل‌تری دارد .

4. پیکربندی خروجی (Configurations)

این جک اسکروها در چهار پیکربندی اصلی برای خروجی پیچ تولید می‌شوند :

• نوع ۱ (Translating Screw): پیچ حرکت خطی می‌کند و مهره ثابت است (متداول‌ترین نوع برای بالابر).

• نوع ۲ (Rotating Screw / Traveling Nut): پیچ می‌چرخد ولی مهره روی آن حرکت می‌کند (مناسب برای فضاهای طولانی).

• نوع ۳ (Keyed Screw): پیچ دارای کلید (Key) است تا از چرخش آن جلوگیری شود.

• نوع معکوس (Inverted Mount): جک وارونه نصب می‌شود (مهره به بدنه متصل است و بدنه حرکت می‌کند).

سیستم‌های چند جک (Multiple Jacks System)

یکی از قوی‌ترین ویژگی‌های این محصولات، قابلیت اتصال زنجیره‌ای است . با اتصال ورودی چندین جک از طریق شافت رابط (Connecting Shafts) و گیربکس‌های زاویه (Bevel Gearboxes)، می‌توان چندین نقطه از یک سازه سنگین (مثل سکوی بالابر، تیغه غلتک پرس یا خطوط ریخته‌گری) را با یک موتور به طور دقیق و همزمان حرکت داد.

کاربردهای تخصصی

ماشین‌آلات ریخته‌گری و نورد (کالیبراسیون غلتک)

در خطوط نورد (Rolling Mills) و کالندرها (Calenders)، از جک اسکروهای ۲۵۰ کیلونیوتن (۲۵ تن) یا بالاتر برای تنظیم فاصله بین غلتک‌ها (Gap Adjustment) استفاده می‌شود . دقت بالا و قفل شوندگی آنها برای حفظ ضخامت ورق در حین نورد حیاتی است.

خطوط مونتاژ صنعتی و ایستگاه‌های کاری ارگونومیک

در خطوط مونتاژ خودرو و لوازم خانگی، از جک اسکروها برای ایستگاه‌های کاری با ارتفاع متغیر (Height Adjustable Workstations) و جداول لیفت (Lift Tables) جهت جابجایی پالت‌ها استفاده می‌شود. استفاده از روکش تلسکوپی (Bellows) برای محافظت پیچ در برابر گرد و غبار معمول است .

صنعت بسته‌بندی و دستگاه‌های پالتایزر

در انتهای خطوط بسته‌بندی، جک اسکروها وظیفه پایین آوردن تدریجی سکوی پالتایزر (Palletizer) را بر عهده دارند تا بسته‌ها از ارتفاع سقوط نکنند. ظرفیت متداول در این صنعت ۵ تا ۲۰ تن است.

صنایع چوب و ام دی اف (پرس هات پرس)

در صنعت پرس تخته فیبر (MDF) و نئوپان، از جک‌های اسکروی سنکرون (معمولاً ۴ یا ۸ تایی) برای باز و بسته شدن صفحات پرس هیدرولیک با دقت میلیمتری استفاده می‌شود.

نکات نصب و نگهداری

روانکاری (Lubrication)

جک‌های اسکرو بسته به مدل و اندازه نیاز به روغن کاری (جعبهدنده) و گریس کاری (پیچ) دارند.

• گیربکس: برای سایزهای متوسط و بزرگ روغن صنعتی GL-4 یا Shell Omala S4 WE (ویسکوزیته 220-320).

• پیچ (Screw): نیاز به گریس لیتیوم با خاصیت چسبندگی بالا جهت جلوگیری از سایش رزوه‌ها .

دمای کاری و عوامل محیطی

• دمای استاندارد: محدوده ۲۰- تا ۴۰+ درجه سانتی‌گراد.

• محیط مرطوب: برای جلوگیری از زنگ زدگی پیچ، باید از استیل ضد زنگ (Stainless Steel 304/316) استفاده شود. همچنین کاور تلسکوپی (Protective Tube) برای محیط‌های ساینده (سیمان، چوب) اجباری است .

طول کورس (Stroke)

برندهای چینی معمولاً طول کورس استاندارد ندارند و به صورت سفارشی (Custom) تولید می‌شوند . حداکثر طول کورس معمولاً محدود به کمانش (Buckling) پیچ می‌باشد. برای کورس‌های بلند (بالای ۲ متر)، قطر پیچ باید بزرگتر انتخاب شود یا از تکیه گاه میانی استفاده گردد .

سوالات متداول (FAQ)

تفاوت جک اسکرو معمولی (Acme Screw) با جک اسکرو ساچه‌ای (Ball Screw) چیست؟

• جک اسکرو معمولی (Acme/Trapezoidal): مجهز به پیچ تراپزوئیدال (ذوزنقه‌ای) است. قفل شوندگی (Self-locking) دارد. راندمان پایین‌تر (حدود ۱۵-۲۵٪) اما قیمت مناسب‌تر و ایمنی بالاتر.

• جک اسکرو ساچه‌ای (Ball Screw): مجهز به پیچ ساچه‌ای (توپی) است. قفل شوندگی ندارد و در صورت قطع نیرو، بار سقوط می‌کند (نیاز به ترمز دارد). راندمان بالا (حدود ۹۰٪) و قیمت بالاتر. برای کاربردهای سرعت بالا و سیکل کاری سنگین (مانند رباتیک) مناسب است .

آیا می‌توان از جک اسکرو در زیر آب استفاده کرد؟

بله، اما باید آب‌بندی خاص (Special Seals) و از پیچ استیل ۳۱۶ استفاده شود. بدنه جک نیز باید به جای آلومینیوم از جنس چدن داکتیل (Ductile Iron) باشد تا در برابر خوردگی گالوانیک و فشار آب مقاومت کند. برای این موارد حتماً کارخانه سازنده را در جریان بگذارید.

گارانتی این محصولات چگونه است؟

گارانتی محصولات چینی معمولاً ۱۲ ماهه (یک ساله) است . رها گیربکس برای محصولات برندهای معتبر مانند JACTON و Kingmai که از طریق کانال‌های رسمی تأمین می‌شوند، خدمات گارانتی ۱۸ تا ۲۴ ماهه و قطعات یدکی اصلی را ارائه می‌دهد.

نکته فنی رها گیربکس: هنگام سفارش جک اسکرو چینی، به این نکته دقت کنید که فاکتورهای مهمی مانند ضریب کمانش (Buckling Coefficient) بر اساس طول پیچ و بار شعاعی وارده توسط مهندسین محاسبه شود. پیشنهاد می‌شود به جای خرید تکی، سیستم کامل (مجموعه جک + شافت رابط + گیربکس زاویه + موتور) را از رها گیربکس استعلام بگیرید تا از سلامت و هماهنگی اجزا اطمینان حاصل شود.
