علائم خرابی گیربکس هلیکال چیست؟ آیا تا به حال احساس کرده اید که صدای گیربکس خط تولیدتان کمی تغییر کرده است؟ یا شاید لرزشی خفیف زیر دستتان حس می کنید که قبلاً نبود؟ نادیده گرفتن همین تغییرات جزئی، تفاوت بین یک «سرویس دوره ای ساده» و یک «توقف فاجعه بار خط تولید» است.
گیربکس های هلیکال (Helical Gearboxes) به دلیل درگیری نرم دندانه ها و تحمل بارهای سنگین، اسب های بارکش صنایع سیمان، فولاد و معدن هستند. اما همین طراحی خاص باعث میشود که علائم خرابی گیربکس هلیکال با گیربکس های دنده ساده متفاوت باشد. برخلاف تصور، خرابی در این تجهیزات یک اتفاق ناگهانی نیست؛ بلکه پروسه ای است که با زمزمه شروع میشود و به فریاد ختم میشود.
در این مقاله تخصصی، ما قرار نیست درباره تعمیر صحبت کنیم؛ بلکه می خواهیم یاد بگیریم چگونه زبان ماشین را بفهمیم. با بررسی دقیق نشانه های خرابی گیربکس هلیکال در سه بخش صدا، لرزش و آنالیز روغن، شما تبدیل به کارآگاه عیب یابی تجهیزات خود خواهید شد.
جدول محتوا
۱. زبان صدا: وقتی گیربکس با شما حرف می زند
تغییر صدا معمولاً اولین زنگ خطر است. اما هر صدایی معنای خاصی دارد. تکنسین های باتجربه می دانند که صدای خرابی گیربکس هلیکال طیف وسیعی دارد؛ از یک زوزه ممتد تا صدای خرد شدن سنگ. بیایید این صداها را ترجمه کنیم:
زوزه کشیدن ممتد (Whining/Squealing)
این صدا معمولاً فرکانس بالایی دارد و با افزایش دور موتور شدت می گیرد. در گیربکس های هلیکال، این صدا اغلب نشانه دو چیز است:
- ناهمراستایی (Misalignment): اگر شفت ها کاملاً موازی نباشند، بار روی یک لبه دندانه متمرکز شده و صدای زوزه ایجاد می کند.
- سفتی بیش از حد (Mesh Tightness): اگر فاصله بین دندانه ها خیلی کم باشد، اصطکاک بالا رفته و صدای سوت شنیده میشود.
نکته فنی: توجه کنید که نیروی محوری در چرخ دنده های هلیکال می تواند باعث شود شفت به یاتاقان فشار بیاورد و این صدا تولید شود.
صدای غرش یا «جرجرت» (Growling/Grinding)
اگر صدایی شبیه به حرکت روی سنگریزه یا اصطلاحاً «جرجرت» میشنوید، وضعیت قرمز است. این یکی از خطرناک ترین علائم خرابی گیربکس هلیکال است که معمولاً به موارد زیر اشاره دارد:
- پوسته شدن یاتاقان ها (Spalling): وقتی سطح ساچمه ها یا رینگ بلبرینگ کنده میشود.
- آلودگی روغن: وجود ذرات فلزی یا گرد و غبار در روغن که مثل سمباده عمل می کنند.
صدای تق تق ریتمیک (Knocking)
شنیدن صدای ضربه منظم (تق… تق… تق) که با دور شفت هماهنگ است، معمولاً نشان دهنده شکستگی دندانه یا لقی بیش از حد (Backlash) است. در گیربکس هلیکال، حتی اگر یک تکه از دندانه کنده شده باشد، چرخ دنده ممکن است همچنان بچرخد اما این صدای ضربه را تولید کند.

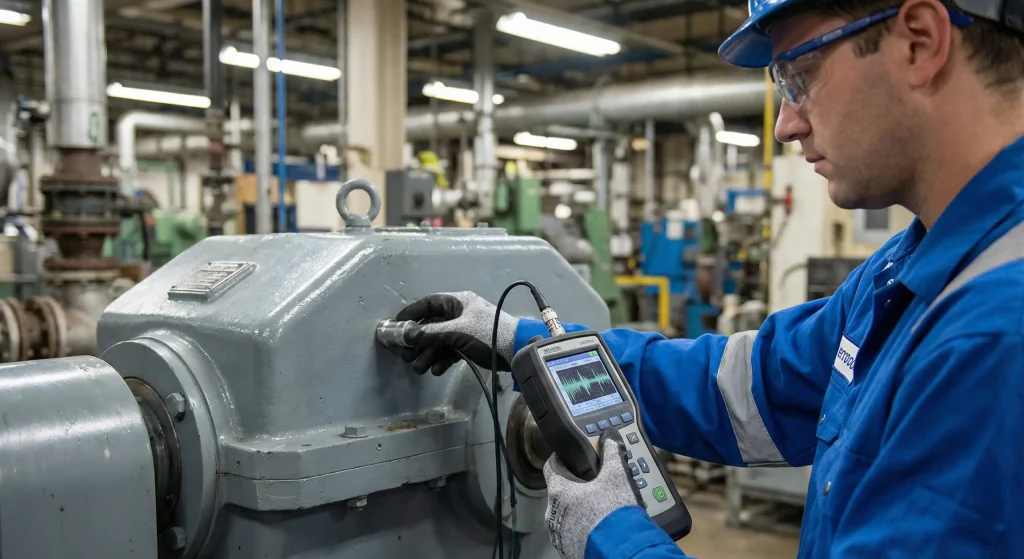

۲. زبان بدن: تحلیل لرزش و ارتعاشات
گاهی اوقات گوش انسان قادر به شنیدن نشانه های خرابی گیربکس هلیکال نیست، اما سنسورهای لرزش سنج یا حتی لمس بدنه می توانند فاجعه را پیش بینی کنند.
ارتعاشات محوری: امضای اختصاصی گیربکس هلیکال
این مهم ترین نکته ای است که در اکثر راهنماها نمی بینید. به دلیل زاویه مورب دندانه ها در گیربکس هلیکال، نیروی محوری (Axial Force) تولید میشود.
- اگر لرزش شدیدی در راستای طول شفت حس می کنید، به احتمال زیاد یاتاقان های کف گرد (Thrust Bearings) آسیب دیده اند یا شفت دچار لقی محوری شده است. این علامت در گیربکس های دنده ساده دیده نمیشود.
لرزش ناشی از فرکانس درگیری (GMF)
هر گیربکسی یک ضربان قلب دارد که به آن «فرکانس درگیری دندانه» می گویند. وقتی دندانه ها دچار خوردگی یا ساییدگی میشوند، نظم این ضربان به هم می خورد.
اگر دستگاه آنالیز ارتعاشات دارید، ظهور قله های فرکانسی جدید در اطراف فرکانس اصلی (که به آن ها باندهای جانبی می گویند)، قطعی ترین مدرک برای تشخیص خرابی گیربکس هلیکال قبل از باز کردن پوسته است.
۳. تب و حرارت: داغ کردن گیربکس
تولید حرارت یعنی اتلاف انرژی. اگر دستتان را روی بدنه گیربکس می گذارید و نمی توانید چند ثانیه نگه دارید (دمای بالای ۸۰-۹۰ درجه)، یعنی یک جای کار می لنگد. افزایش دمای گیربکس هلیکال می تواند ناشی از پدیده ای به نام «فرار حرارتی» باشد؛ جایی که گرما روغن را شل می کند، لایه روغن نازک میشود، اصطکاک بالا می رود و دوباره گرما بیشتر میشود.

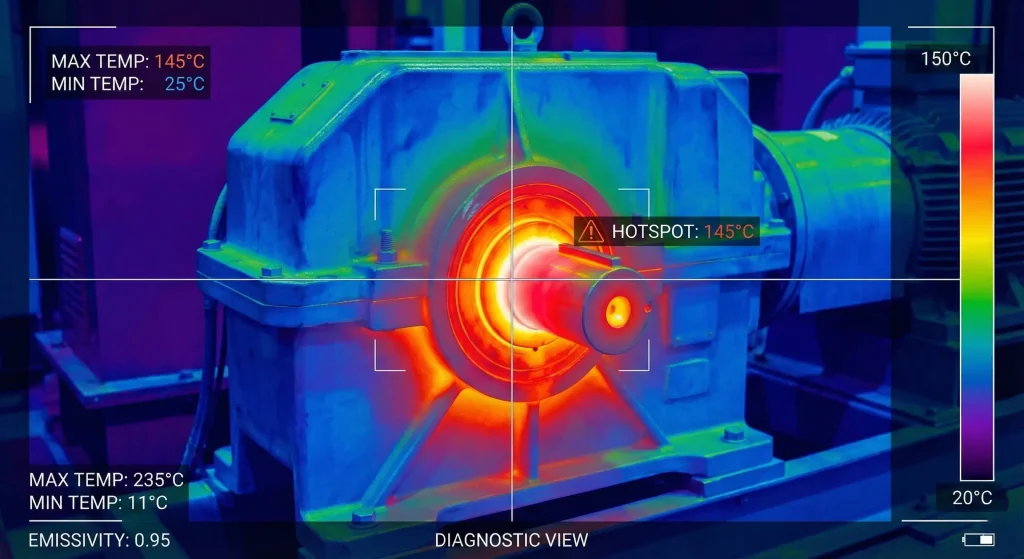

نقاط داغ (Hotspots) را پیدا کنید
با یک دوربین ترموگرافی ساده می توانید منشأ تب را پیدا کنید:
- داغی اطراف شفت: نشانه خرابی بیرینگ ها یا سفت بودن بیش از حد کاسه نمد.
- داغی مرکز بدنه: نشانه کمبود روغن، کف کردن روغن یا درگیری بد دندانه ها.
۴. آزمایش خون گیربکس: آنالیز روغن و ذرات فرسایشی
روغن گیربکس، مثل خون در بدن انسان است و حاوی تمام اطلاعات سلامتی دستگاه می باشد. یکی از دقیق ترین روش های یافتن علت خرابی گیربکس هلیکال، بررسی ظاهر و محتویات روغن است.
تغییر رنگ و ظاهر روغن
- شیری رنگ شدن (Milky): این حالت کابوس مهندسان نت است. یعنی آب یا رطوبت وارد گیربکس شده است. این اتفاق در صنایع سیمان یا محیط های شرجی بسیار رایج است و باعث زنگ زدگی دندانه ها میشود.
- کف کردن (Foaming): وجود حباب هوا در روغن مانع از خنک کاری میشود و یکی از دلایل پنهان داغ کردن و خرابی گیربکس هلیکال است.

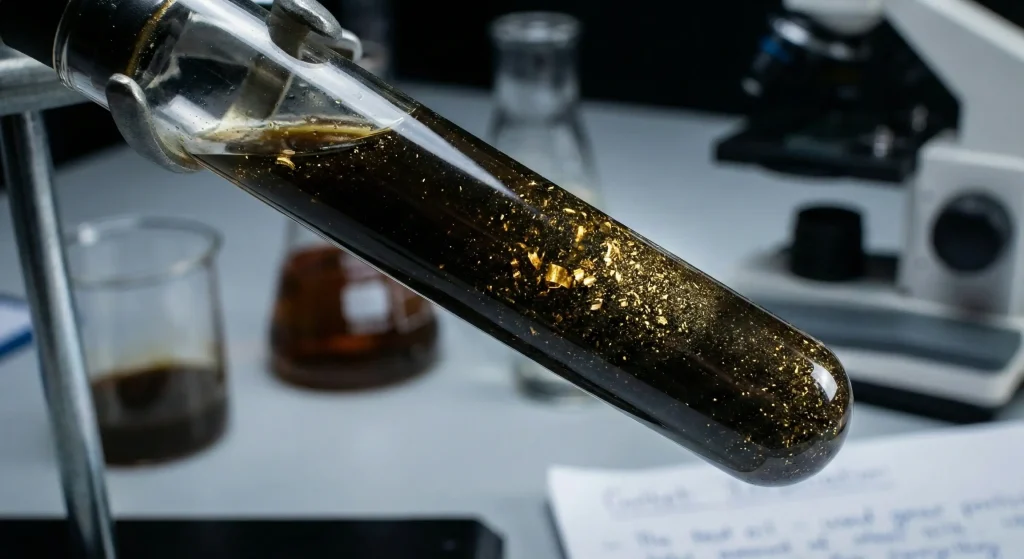

ذرات شناور (آنالیز ذرات فرسایشی)
اگر آهنربا را داخل روغن کردید و ذراتی جذب آن شد، باید نگران باشید. نوع ذرات داستان را لو می دهند:
- ذرات طلایی/برنجی: خطرناک ترین نشانه! یعنی قفسه نگهدارنده بلبرینگ یا دنده برنجی (در صورت وجود) در حال متلاشی شدن است.
- پلیسه های نوک تیز آهنی: نشانه سایش خراشی (Scuffing) شدید روی دندانه ها.
- ذرات کروی ریز: نشانه خستگی و میکروترک های سطح دندانه.

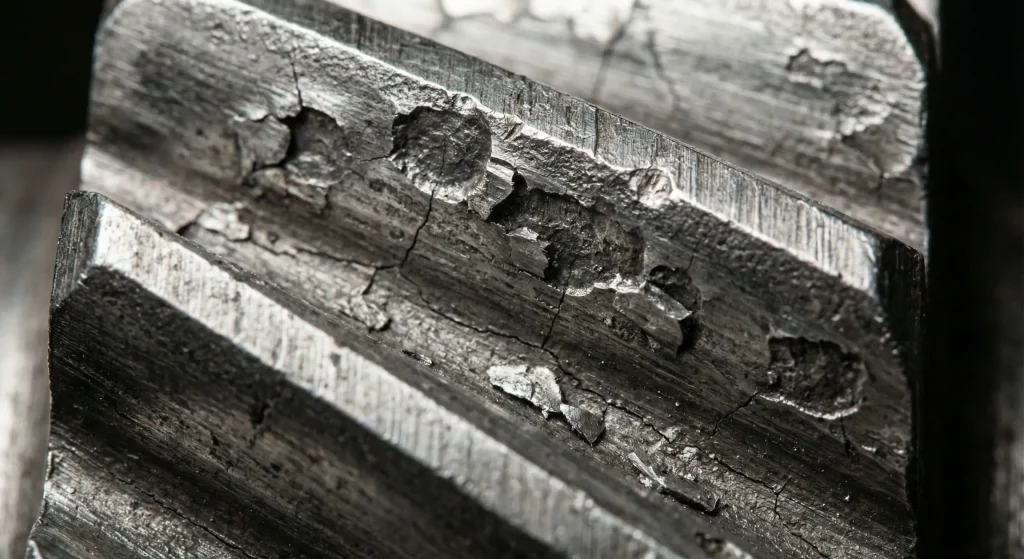

۵. علائم بصری روی دندانه ها (در صورت بازرسی)
اگر دریچه بازدید (Inspection Hatch) را باز کردید، وضعیت ظاهری دندانه ها گویای همه چیز است. نشانه های خرابی چرخ دنده هلیکال روی سطح فلز عبارتند از:
- میکروپیتینگ (Micropitting): لکه های خاکستری مات که انگار سطح دندانه یخ زده است. این شروع خرابی است.
- کندگی (Spalling): حفره های بزرگ و عمیق که با چشم غیرمسلح کاملاً دیده میشوند.
- خط و خش عمودی (Scuffing): خطوط خشن در جهت حرکت دندانه که نشان می دهد روغن بین دو سطح قطع شده و فلز روی فلز کشیده شده است.
۶. نشانه های عملکردی: وقتی توان کم میشود
گاهی اوقات علائم خرابی گیربکس هلیکال نه صدا دارد و نه لرزش، بلکه فقط در عملکرد دیده میشود:
- افزایش آمپر موتور: اگر موتور الکتریکی شما برای چرخاندن گیربکس جریان بیشتری مصرف می کند (بدون افزایش بار خروجی)، یعنی اصطکاک داخلی گیربکس زیاد شده است.
- تأخیر در انتقال نیرو (Laghie): اگر شفت ورودی می چرخد اما خروجی با مکث حرکت می کند، لقی بین دندانه ها یا خار و جای خار بیش از حد مجاز شده است.
جمع بندی: چک لیست سریع عیب یابی
برای اینکه در یک نگاه بتوانید وضعیت را ارزیابی کنید، به جدول زیر توجه کنید:
| نوع علامت | علت احتمالی خرابی | سطح هشدار |
| صدای زوزه ممتد | ناهمراستایی شفت / سفتی مش | متوسط ⚠️ |
| صدای غرش و جرجرت | خرابی یاتاقان / آلودگی روغن | بالا 🚨 |
| لرزش محوری شدید | خرابی یاتاقان کفگرد / لقی شفت | بسیار بالا 🚨🚨 |
| روغن شیری رنگ | نفوذ آب و رطوبت | بالا 🚨 |
| ذرات برنجی در روغن | شکست قفسه یاتاقان | بحرانی 💣 |
شناسایی علائم خرابی گیربکس هلیکال در مراحل اولیه، تنها راه نجات سرمایه شماست. فراموش نکنید که این نشانه ها فقط “اعلام خطر” هستند. مرحله بعدی، اقدام برای رفع این مشکلات است.
آیا گیربکس شما یکی از این علائم را دارد؟ حال که می دانید مشکل کجاست، باید بدانید چطور آن را اصولی برطرف کنید. در مقاله بعدی، به صورت تخصصی وارد مبحث «تعمیر و نگهداری پیشگیرانه گیربکس های هلیکال» خواهیم شد تا راهکارهای عملی درمان این دردها را بررسی کنیم.
