گیربکس حلزونی

گیربکس حلزونی (Worm Gearbox) یکی از حیاتی ترین اجزای سیستم های انتقال قدرت در صنایع سنگین و نیمه سنگین است که به دلیل قابلیت کاهش سرعت چشمگیر و افزایش گشتاور در ابعادی فشرده، جایگاه ویژه ای در مهندسی مکانیک دارد. برخلاف گیربکس های خورشیدی یا هلیکال که بر اساس درگیری غلتشی کار می کنند، مکانیزم این تجهیز بر پایه اصطکاک لغزشی میان یک ماردون فولادی و یک چرخ دنده برنجی استوار است.

این ویژگی منحصربه فرد، امکان تغییر جهت انتقال نیرو تا ۹۰ درجه و دستیابی به پدیده ارزشمند «خودقفل شوندگی» (Self-Locking) را فراهم می کند. ما در رها گیربکس، به عنوان یک تولیدکننده تخصصی، فراتر از محصولات کاتالوگی عمل کرده و با تکیه بر دانش متالورژی و سینماتیک، به طراحی و ساخت سفارشی گیربکس های حلزونی برای کاربردهای خاص صنعتی و مهندسی معکوس نمونه های اروپایی می پردازیم.

۱. گیربکس حلزونی چیست؟

برای درک عمیق نحوه عملکرد این تجهیزات، باید از نگاه سطحی عبور کرده و به تحلیل نیروها و متریال شناسی درگیر در محفظه گیربکس بپردازیم. طراحی یک گیربکس حلزونی صنعتی استاندارد، نتیجه تعادل دقیق میان هندسه دنده ها، تریبولوژی (علم اصطکاک و روانکاری) و مقاومت مصالح است.

سینماتیک درگیری ماردون و چرخ دنده

در قلب یک گیربکس حلزونی، نیروی ورودی از طریق الکتروموتور به ماردون (Worm) که در واقع یک پیچ با پروفیل ذوزنقه ای یا اینولوت است، منتقل می شود. هنگامی که ماردون می چرخد، دندانه های آن با پروفیل خاص خود، دندانه های چرخ دنده حلزونی (Worm Wheel) را به حرکت درمی آورند. طبق استانداردهای AGMA، ماهیت این انتقال حرکت، ترکیبی از غلتش و لغزش شدید است. این لغزش مداوم باعث می شود تا سطح تماس دندانه ها همواره تحت تنش های برشی و حرارتی بالایی قرار گیرد. به همین دلیل، راندمان گیربکس های حلزونی معمولاً بین ۶۰ تا ۸۵ درصد متغیر است و مدیریت حرارت در آن ها حیاتی است.

متالورژی؛ چرا ماردون فولادی و چرخ دنده برنجی؟

یکی از رایج ترین سوالات مهندسی، دلیل استفاده از دو متریال کاملاً متفاوت در این گیربکس هاست:

• ماردون (فولاد آلیاژی): چون قطعه محرک است و دور بالایی دارد، باید از فولادهای آلیاژی (مانند CK45 یا Mo40) ساخته شده و تحت عملیات حرارتی سخت کاری سطحی (سمنتاسیون یا نیتراسیون) قرار گیرد تا مقاومت به سایش بالایی داشته باشد.

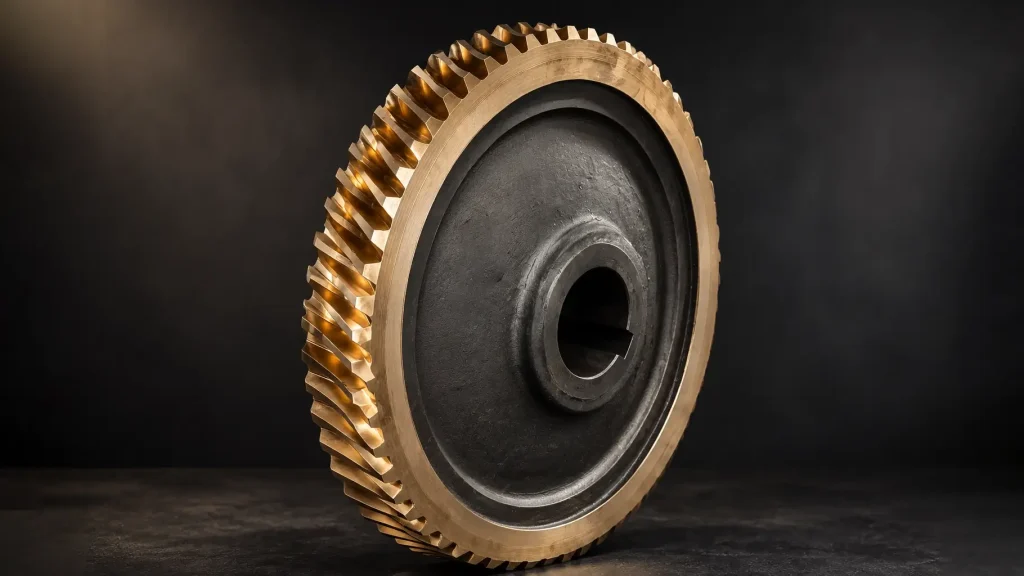

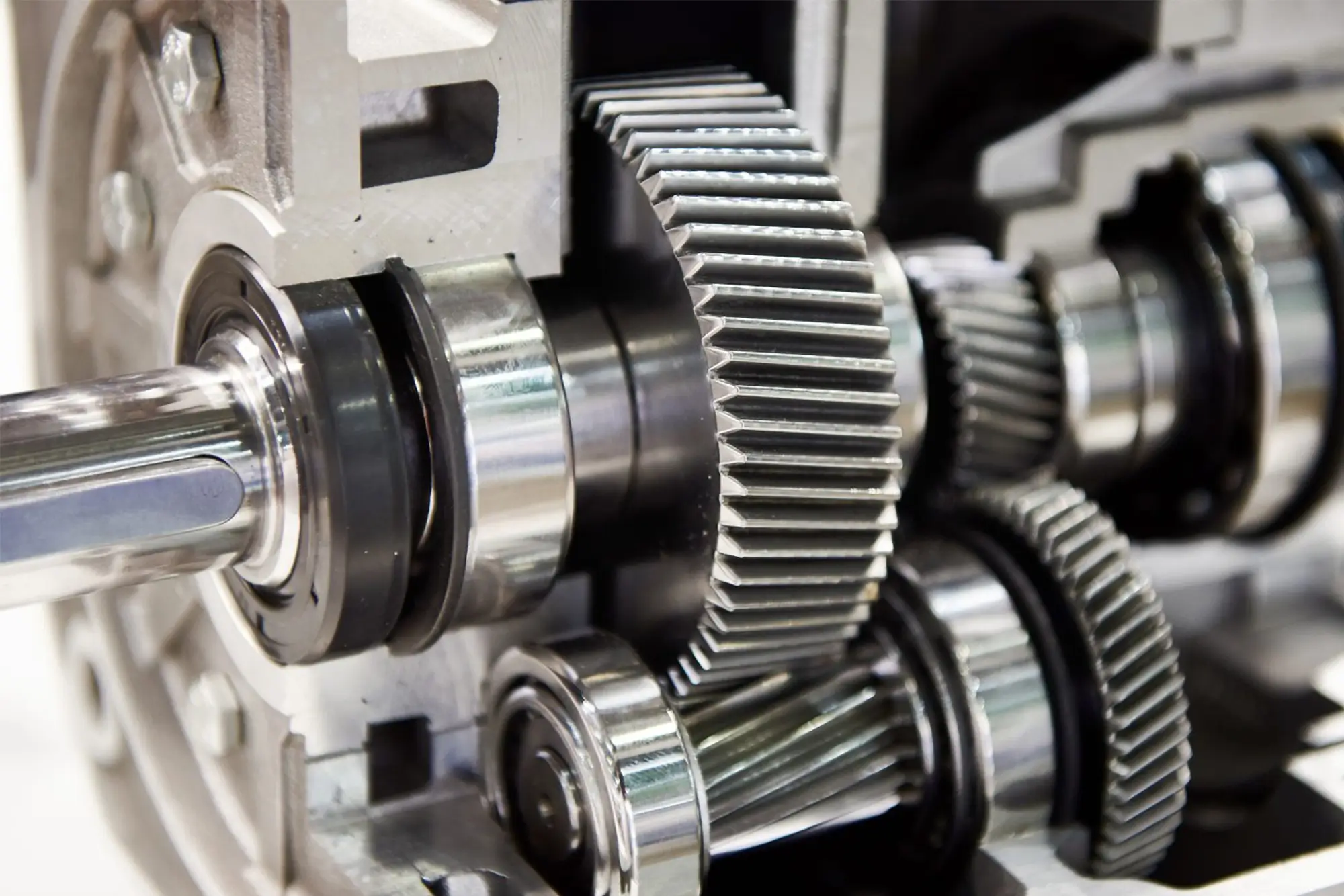

• چرخ دنده (برنز/برنج): از آلیاژهای برنز (فسفر برنز یا آلومینیوم برنز) ریخته گری می شود. طبق اصول تریبولوژی، قطعه نرم تر به عنوان قطعه فداشونده (Sacrificial Part) عمل می کند. یعنی در صورت بروز گریپاژ یا اضافه بار، دندانه های چرخ دنده برنجی آسیب می بینند تا از خرد شدن دندانه های فولادی ماردون و آسیب به شافت ها جلوگیری شود. تعویض چرخ دنده برنجی بسیار مقرون به صرفه تر از تعویض کل مجموعه است.

پدیده خودقفل شوندگی (Self-Locking)

این پدیده زمانی رخ می دهد که زاویه مارپیچ ماردون کوچکتر از زاویه اصطکاک بین دو سطح درگیر باشد. در عمل، وقتی نسبت تبدیل گیربکس از ۱:۴۰ بیشتر می شود، نیروی اعمال شده به شافت خروجی نمی تواند ماردون را به چرخش درآورد. این ویژگی در بالابرها و جرثقیل ها حیاتی است، زیرا در صورت قطع برق، از سقوط بار جلوگیری می کند. (نکته ایمنی: خودقفل شوندگی یک ترمز مکانیکی قطعی نیست و در شرایط ارتعاشات شدید ممکن است از بین برود؛ لذا استفاده از ترمزهای الکترومکانیکی توصیه می شود.)

۲. انواع گیربکس حلزونی و دسته بندی ها

گیربکس های حلزونی بر اساس ویژگی های مختلفی دسته بندی می شوند که شناخت آن ها برای انتخاب صحیح الزامی است:

الف) بر اساس شکل و هندسه دنده ها

1. گیربکس حلزونی ساده (Non-Throated): تماس نقطه ای، ظرفیت بار پایین (منسوخ شده).
2. گیربکس حلزونی تک گلویی (Single-Throated): رایج ترین نوع با تماس خطی و ظرفیت بار استاندارد.
3. گیربکس حلزونی دو گلویی (Double-Throated): پیشرفته ترین نوع با سطح تماس حداکثری برای گشتاورهای بسیار بالا.

ب) بر اساس نوع نصب و شافت

• هالو شافت (Hollow Shaft): نصب مستقیم روی شافت دستگاه، حذف کوپلینگ و اشغال فضای کمتر.
• شافت دار (Solid Shaft): نیازمند کوپلینگ برای اتصال.
• فلنج دار (Flange Mounted): اتصال مستقیم و محکم به فلنج دستگاه.
• پایه دار (Foot Mounted): معروف به گیربکس کتابی یا مکعبی (سری NMRV)، مناسب برای نصب روی شاسی.

ج) سری های پرکاربرد در بازار ایران

• سری VF و MVF: گیربکس های گرد کلاسیک با پوسته چدنی، مناسب برای محیط های خشن و سنگین.
• سری NMRV / NRV: گیربکس های مکعبی با پوسته آلومینیومی، سبک، زیبا و مناسب برای صنایع غذایی و بسته بندی.

د) گیربکس های مرکب (Multi-Stage)

برای دستیابی به دورهای بسیار پایین (مثلاً ۲ دور در دقیقه) و گشتاورهای نجومی، از ترکیب دو گیربکس (حلزونی-حلزونی یا هلیکال-حلزونی) استفاده می شود که نسبت های تبدیل تا ۱:۱۰۰۰۰ را ممکن می سازد.

۳. جدول جامع مشخصات فنی و ظرفیت های ساخت (سفارشی)

در رها گیربکس، ما محدود به ابعاد کاتالوگی نیستیم. تمامی ابعاد شافت، فاصله مرکز تا مرکز (Center Distance) و نوع فلنج ها قابلیت شخصی سازی بر اساس نقشه های شما را دارند. جدول زیر ظرفیت های استاندارد و قابل ساخت ما را نشان می دهد:

مدل / سایز پیشنهادی	توان ورودی (KW)	گشتاور خروجی (N.m)	نسبت تبدیل (i)	دور خروجی (RPM)
WRV-030 (مینیاتوری)	۰.۱۲ – ۰.۲۵	۱۵ – ۲۸	۱۰ – ۶۰	۲۳ – ۱۴۰
WRV-040 (کوچک)	۰.۲۵ – ۰.۵۵	۲۸ – ۴۵	۱۰ – ۸۰	۱۷ – ۱۴۰
WRV-050 (متوسط سبک)	۰.۵۵ – ۰.۷۵	۴۵ – ۷۰	۱۰ – ۱۰۰	۱۴ – ۱۴۰
VF-27 (استاندارد)	۰.۳۷ – ۰.۷۵	۶۰ – ۹۰	۷ – ۶۰	۲۳ – ۲۰۰
VF-30 (رایج)	۰.۵۵ – ۱.۱	۹۰ – ۱۴۰	۷ – ۸۰	۱۷ – ۲۰۰
VF-44 (نیمه‌سنگین)	۰.۷۵ – ۲.۲	۱۴۰ – ۲۲۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-49 (پرکاربرد)	۱.۱ – ۳.۰	۲۲۰ – ۳۵۰	۷ – ۱۰۰	۱۴ – ۲۰۰
MVF-49 (فلنجی)	۱.۱ – ۳.۰	۲۲۰ – ۳۵۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-62 (متوسط)	۲.۲ – ۴.۰	۳۵۰ – ۵۵۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-75 (صنعتی)	۳.۰ – ۵.۵	۵۵۰ – ۸۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-86 (سنگین)	۴.۰ – ۷.۵	۸۰۰ – ۱۲۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
MVF-86 (فلنجی سنگین)	۴.۰ – ۷.۵	۸۰۰ – ۱۲۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-110 (فوق سنگین)	۷.۵ – ۱۵	۱۲۰۰ – ۲۱۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
MVF-110 (فلنجی فوق سنگین)	۷.۵ – ۱۵	۱۲۰۰ – ۲۱۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-130 (صنایع مادر)	۱۵ – ۲۲	۲۱۰۰ – ۳۲۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-150 (غول‌پیکر)	۲۲ – ۳۷	۳۲۰۰ – ۴۸۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-185 (اختصاصی)	۳۷ – ۵۵	۴۸۰۰ – ۶۵۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-210 (سفارشی سنگین)	۵۵ – ۷۵	۶۵۰۰ – ۸۵۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
VF-250 (فراصنعتی)	۷۵ – ۱۱۰	۸۵۰۰ – ۱۲۰۰۰	۷ – ۱۰۰	۱۴ – ۲۰۰
مرکب (Multi-Stage)	تا ۱۵۰+	تا ۲۵۰۰۰+	تا ۱۰۰۰:۱	زیر ۱ RPM

نکته مهندسی: تمامی ابعاد شافت، فاصله مرکز تا مرکز و نوع فلنج ها در رها گیربکس قابلیت تغییر و شخصی سازی بر اساس نقشه های شما را دارد.

۴. کاربردهای گسترده در صنعت

ویژگی هایی مانند نسبت کاهش بالا، ابعاد فشرده و قابلیت خودقفلی، گیربکس حلزونی را به گزینه ای ایده آل برای صنایع زیر تبدیل کرده است:

• صنایع جابجایی مواد: نوار نقاله ها (کانوایر)، بالابرها، آسانسورهای صنعتی و وینچ ها.
• صنایع غذایی و بسته بندی: دستگاه های پرکن، دربند، لیبل زن و میکسرها (به دلیل عملکرد کم صدا).
• صنایع سنگین: سنگ شکن ها، کوره های دوار سیمان، آسیاب ها و میکسرهای بتن.
• سایر کاربردها: ماشین ابزار، نساجی، کاشی و سرامیک، داروسازی و سیستم های محرک خطی.

۵. مزایا، معایب و مقایسه با سایر گیربکس ها

نقاط قوت کلیدی

• نسبت کاهش بالا در یک مرحله: دستیابی به نسبت های ۱:۱۰۰ در ابعادی بسیار کوچکتر از گیربکس های هلیکال.
• خود قفل شوندگی: ایمنی ذاتی در بارهای معلق.
• عملکرد نرم و کم صدا: به دلیل درگیری لغزشی دنده ها.
• انعطاف در نصب: امکان نصب در ۶ جهت مختلف (به ویژه در مدل های مکعبی).

محدودیت ها و چالش ها

• راندمان پایین تر: اتلاف انرژی به صورت گرما (نیاز به خنک کاری مناسب).
• محدودیت سرعت ورودی: عدم کارایی در دورهای بسیار بالا (معمولاً زیر ۱۴۰۰ دور).

جدول مقایسه سریع با رقبا

ویژگی	گیربکس حلزونی	گیربکس هلیکال	گیربکس خورشیدی
راندمان	متوسط (۶۰-۸۵٪)	بالا (>۹۵٪)	بسیار بالا (>۹۷٪)
نسبت کاهش (تک مرحله)	بسیار بالا	متوسط	بالا
خود قفل شوندگی	دارد	ندارد	ندارد
جهت شافت	۹۰ درجه	موازی	هم‌محور
قیمت (در نسبت بالا)	مقرون‌به‌صرفه	گران	بسیار گران

۶. راهنمای مهندسی انتخاب و محاسبات

انتخاب اشتباه می تواند منجر به دا کردن سریع و خرد شدن دندانه ها شود. فرمول محاسبه گشتاور نامی خروجی (T2T2​): $T_2=9550\times \frac{P_1\times i\times \eta }{n_{in}}$T2​=9550×nin​P1​×i×η​

• $P_1$P1​: توان موتور (کیلووات)
• $i$i: نسبت تبدیل
• $\eta$η: راندمان گیربکس
• $n_{in}$nin​: دور ورودی

اهمیت فاکتور خدمات (Service Factor – SF): برای کاربردهای با شوک بالا (مانند سنگ شکن ها)، مهندسان رها گیربکس توصیه می کنند ضریب کاربری را حداقل ۲ در نظر بگیرید تا عمر خستگی دندانه ها تضمین شود.

۷. نگهداری، روانکاری و عیب یابی (PM)

روغن در گیربکس حلزونی تنها یک روانکار نیست، بلکه مهم ترین سیال خنک کننده است.

جدول مرجع انتخاب روغن (واسکازین)

دمای محیط کاری	نوع بار	ویسکوزیته پیشنهادی (ISO VG)	نوع روغن پایه
۱۰ تا ۴۰ درجه	یکنواخت و سبک	VG 220	معدنی (Mineral)
۱۰ تا ۴۰ درجه	سنگین و ضربه‌ای	VG 320	معدنی EP (فشار بالا)
بالای ۴۰ درجه	مداوم و سنگین	VG 460	سنتتیک (PAO یا PAG)

جدول عیب یابی سریع

علامت خرابی	علت احتمالی	راهکار مهندسی
صدای زوزه ممتد	سایش پروفیل ماردون یا خطای مونتاژ	بررسی هم‌محوری و اصلاح پروفیل دنده
دا کردن غیرعادی	سطح روغن پایین یا ویسکوزیته نامناسب	چک کردن نشانگر روغن و آنالیز سیال
لرزش شدید	خرابی بلبرینگ‌ها یا تاب‌خوردگی شافت	تعویض بلبرینگ‌ها و بالانس کردن شافت

پروتکل تعویض روغن: اولین تعویض پس از ۵۰۰ ساعت (دوره آب بندی) و تعویض های بعدی هر ۲۵۰۰ ساعت (معدنی) یا ۸۰۰۰ ساعت (سنتتیک) الزامی است.

۸. خدمات ویژه رها گیربکس: ساخت سفارشی و مهندسی معکوس

چرا صنایع مادر ما را انتخاب می کنند؟

1. مهندسی معکوس گیربکس های اروپایی: ما با آنالیز شکست گیربکس های سوخته برندهایی مانند SEW یا Bonfiglioli، نقاط ضعف طراحی اولیه را شناسایی کرده و در نمونه های بومی سازی شده (با استفاده از چدن داکتیل و آلیاژهای برنز خاص) اصلاح می کنیم.
2. کنترل کیفیت دقیق: تست طیف سنجی آلیاژها و تست نهایی روی بنچ تست (Test Bench) تحت بارگذاری نامی و اضافه بار.
3. انعطاف در طراحی: امکان تعبیه خروجی های دو طرفه، شافت های غیرستاندارد و پوسته های اختصاصی.
