الوصف

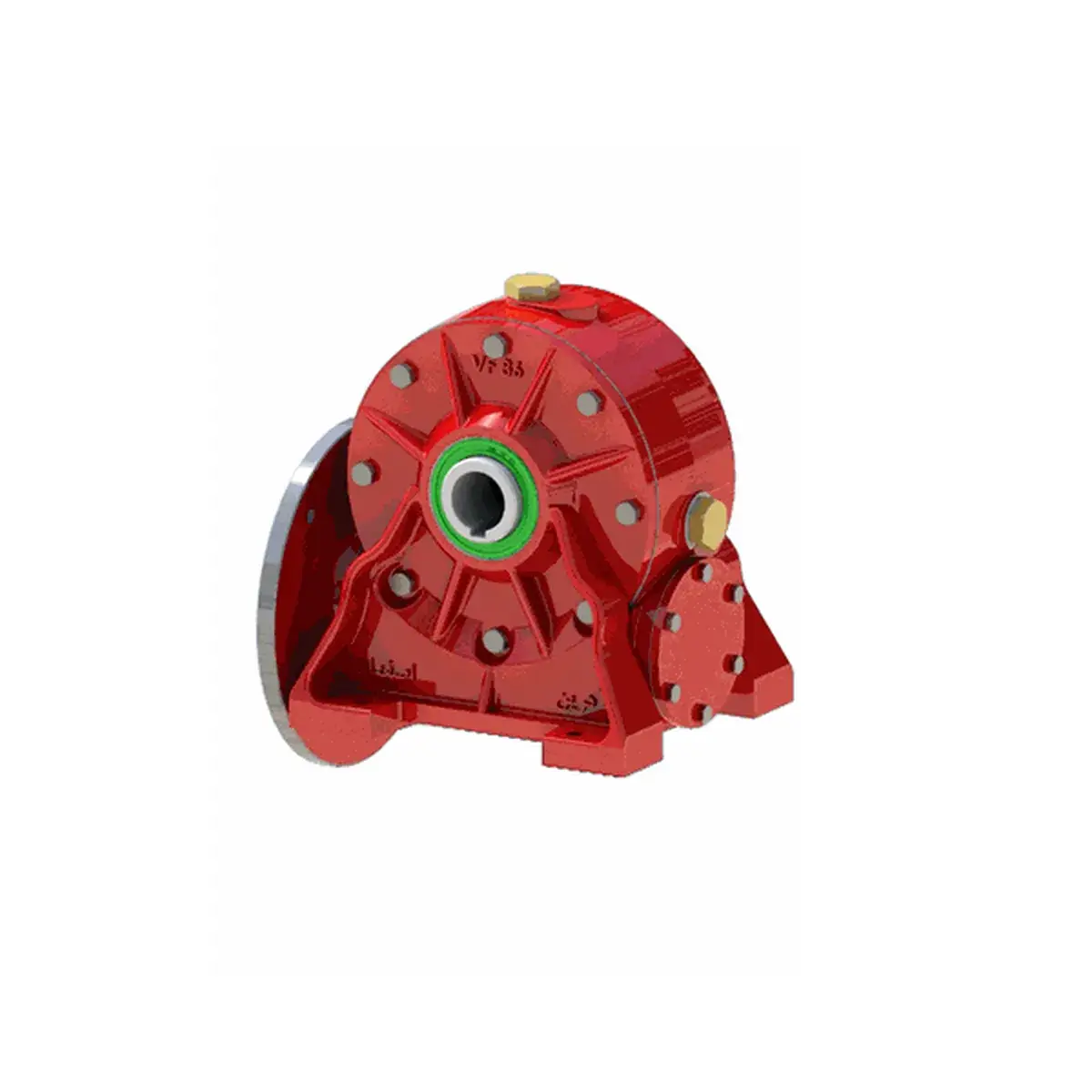

علبة التروس, حلزونية MVF العادي شاکرین حجم 150 تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علبة التروس شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی MVF نرمال سایز 150 للصناعات والتطبيقات الخفيفة والثقيلة التي تتطلب مزيد من القوة و قدرة تحميل أعلى بالمقارنة مع سلسلة VF العادية، تقدم سلسلة MVF غلاف من الحديد الزهر أكثر سمكًا و محامل أكبر، گزینهای ایدهآل برای شرایط کاری سختتر و محیطهای غبارآلود است.
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 150
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | MVF (سری گیربکسهای حلزونی جعبهای – نسخه سنگین/صنعتی) |
| حجم علبة التروس | 150 (مسافة مركزية 150 مم) |
| نوع علبة التروس الصناعية | گیربکس حلزونی نرمال – جعبهای |
| نوع العتاد | ترس دودي – عزم دوران عالٍ، قفل ذاتي |
| قطر رمح المدخلات ، | 35 میلیمتر |
| قطر رمح الإخراج | 50 مم |
| مادة الهيكل (الجسم) | چدن (Cast Iron) – ضخیمتر از سری VF معمولی |
| مادة عمود الدودة | فولاد آلیاژی درجه یک – سخت کاری سطحی 58-60 HRC |
| مادة التروس الدودية | برنز فسفردار درجه یک (تحمل بارهای ضربهای) |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت دوبل (تقویت شده) |
| نسبة التخفيض | من 1:5 إلى 1:100 (قابلة للتحديد حسب الحاجة) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 63 كجم |
| توان مجاز ورودی (تقریبی) | 5 تا 7 اسب بخار (بالاتر از VF) |
| گشتاور خروجی اسمی (تقریبی) | 400 تا 850 نیوتنمتر (بالاتر از VF) |
تفاوت MVF سایز 150 با VF سایز 150
| معايير | MVF 150 | VF 150 | توصية للعميل |
|---|---|---|---|
| نوع علبة التروس | MVF (سری سنگین) | VF (سری استاندارد) | MVF استحکام بالاتر |
| پوسته بدنه | ضخیمتر و مستحکمتر | القياسية | اگر دستگاه لرزش بالا دارد → MVF |
| القدرة المسموح بها | 5-7 اسب | 4-5.5 اسب | اگر موتور 5.5-7 اسب دارید → MVF |
| عزم الدوران الناتج | 400-850 نيوتن متر | 300-700 Nm | اگر بار سنگینتر دارید → MVF |
| تحمل بار ضربهای | ممتاز | جيد | برای محیطهای سخت → MVF |
| السعر | أغلى ثمناً (حوالي 15-20%) | أكثر اقتصادية | اگر بودجه محدود → VF |
| التطبيق الرئيسي | معادن کوچک، خردکنها، صنایع سخت | صنایع غذایی، بستهبندی، سبک | MVF برای شرایط سخت |
جایگاه سایز 150 در خانواده MVF
| مقاس | المسافة المركزية | رمح المدخلات ، | رمح الإخراج | الوزن | القدرة المسموح بها | عزم الدوران |
|---|---|---|---|---|---|---|
| MVF 130 | 130mm | ~30mm | ~42mm | ~50kg | ~4-5 حصان | ~300-550 Nm |
| MVF 150 | 150mm | 35mm | 50mm | 63kg | 5-7 حصان | 400-850 نيوتن متر |
| MVF 185 | 185 ملم | 42 مم | 60 مم | حوالي 100 كجم | 10-12 HP | 1000-2000 Nm |
کاربردهای اصلی گیربکس حلزونی MVF سایز 150 شاکرین
| صناعة | المعدات المتصلة | دلیل انتخاب MVF (نه VF) |
|---|---|---|
| معدن (کوچک) | نوار نقاله معدن (طول 50-80 متر)، فیدر سنگی | تحمل بارهای ضربهای و لرزش |
| إعادة التدوير | خردکن پلاستیک، خردکن لاستیک، شردر سبک | أحمال الصدمات الشديدة أثناء التكسير |
| صناعة الأغذية الثقيلة | میکسر خمیر 200 کیلوگرمی، میکسر مواد ساینده | استحکام بالاتر در برابر سایش |
| الخرسانة والبناء | میکسر بتن صنعتی 750 لیتری، بلوکزن | عزم دوران بدء تشغيل عالي |
| الفولاذ (الخفيف) | نوار نقاله قراضه، میکسر پودر زغال | مقاومة للصدمات والغبار |
| جرثقیل و بالابر | بالابرهای 500-800 کیلوگرمی | ضریب اطمینان بالاتر برای ایمنی |
| الصناعة الكيميائية | همزن مخازن اسیدی، میکسر مواد خورنده | پوسته مقاوم + آببندی قویتر |
| آسیابها | آسیاب چکشی کوچک، آسیاب ادویه صنعتی | تحمل لرزش و بارهای نامنظم |
مزایای MVF سایز 150 نسبت به VF سایز 150
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | تحمل بار ضربهای بالاتر | پوسته ضخیمتر + دنده برنزی درجه یک |
| 2 | توان مجاز بیشتر (تا 7 اسب) | امکان استفاده با موتورهای حداکثر توان |
| 3 | گشتاور خروجی بیشتر (تا 850 Nm) | للأحمال الأثقل والظروف الأكثر قسوة |
| 4 | عمر مفید بیشتر در شرایط سخت | حدود 25-30% بیشتر از VF در محیطهای غبارآلود |
| 5 | ضریب اطمینان بالاتر | طراحی با ضریب اطمینان 1.8-2 (در مقابل 1.5-1.6 در VF) |
| 6 | محامل أكبر وأقوى | يتحمل أحمالاً شعاعية ومحورية أعلى |
| 7 | آببندی قویتر | مناسب برای محیطهای غبارآلود و مرطوب |
| 8 | مناسب برای کار 24/7 | لا حاجة للتوقف المتكرر للصيانة |
جدول گشتاور خروجی بر اساس نسبت کاهش (MVF سایز 150)
| نسبة التخفيض | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | تفاوت با VF |
|---|---|---|---|
| 1:10 | 150 | ~400-450 | +15-20% |
| 1:15 | 100 | ~480-550 | +15-20% |
| 1:20 | 75 | ~550-630 | +15-20% |
| 1:30 | 50 | ~630-720 | +10-15% |
| 1:40 | 37.5 | ~720-800 | +10-15% |
| 1:50 | 30 | ~800-850 (حداکثر) | +10-15% |
قابلیت خودقفل شوندگی در MVF سایز 150
| نسبة التخفيض | وضعیت خودقفل شوندگی | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | کاربردهای چرخش آزاد |
| من 1:20 إلى 1:30 | ممکن است | استعلام لازم از شرکت رهاگیربکس |
| من 1:40 إلى 1:100 | نعم | ایمن برای بالابرهای 500-800 کیلوگرمی |
نصيحة للسلامة: در کاربردهای بالابر با بار بیش از 500 کیلوگرم، حتی با خودقفل شوندگی MVF، استفاده از ترمز کمکی الکترومکانیکی مُستَحسَن.
راهنمای انتخاب: MVF 150 یا VF 150؟
| شروطك | گزینه مناسب | تفسير |
|---|---|---|
| محیط کاری تمیز و بدون گردوغبار | VF 150 | کافی است و قیمت مناسبتری دارد |
| محیط دارای گردوغبار، رطوبت یا مواد شیمیایی | MVF 150 | آببندی قویتر و پوسته مقاومتر |
| بار ضربهای و لرزش بالا (خردکن، سنگشکن کوچک) | MVF 150 | تحمل ضربه و شوک بالاتر |
| کار مداوم 24 ساعته | MVF 150 | ضریب اطمینان بالاتر، عمر بیشتر |
| موتور 4-5 اسب | VF 150 | MVF اضافه است |
| موتور 5.5-7 اسب | MVF 150 | VF برای این توان طراحی نشده است |
| بودجه محدود | VF 150 | MVF حدود 15-20% گرانتر است |
| ایمنی بالابر اولویت اول است | MVF 150 | ضریب اطمینان بالاتر |
راهنمای سفارش گیربکس حلزونی MVF نرمال سایز 150
| الرقم | المعلمة | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | قوة المحرك المدخلة (حصان) | 5 – 7 اسب |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | حداکثر 850 Nm |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا |
| 6 | الظروف البيئية | غبار، رطوبت، ضربه، لرزش |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | الطلب النهائي | التعدين، الكسارة، المصعد، الخلاط الصناعي |
نکات نگهداری گیربکس حلزونی MVF سایز 150
| فعل | الفترة الزمنية | تفسير |
|---|---|---|
| تغيير زيت علبة التروس | كل 6-12 شهرًا | روغن صنعتی EP 220 یا 320 – حجم ~2-3 لیتر |
| آزمایش آنالیز روغن | كل 12 شهرًا | تشخیص زودهنگام سایش دندهها |
| بازرسی دنده برنزی از نظر سایش | كل 12 شهرًا | سایش طبیعی – در MVF کمتر از VF است |
| فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل 3 أشهر | محیطهای سخت نیازمند دقت بیشتر |
| قياس درجة حرارة الجسم | الشهري | دمای بالای 85 درجه هشدار |
| فحص ارتخاء عمود الإخراج | كل ستة أشهر | الخلوص المسموح به أقل من 0.08 مم |
| بازرسی تراز کوپلینگ با موتور | كل ستة أشهر | سيؤدي عدم المحاذاة إلى كسر عمود الإدخال 35 مم. |
لعرض علبة التروس, حلزونية VF العادي شاکرین حجم 110 إلى الصفحة ، انظر.
