علبة التروس مكعب سهند سلسلة w حجم 110

الوصف

گیربکس مکعبی سهند سری W سایز 110، یک جعبه دنده حلزونی با پوسته کتابی (مکعبی) از جنس چدن است که پل ارتباطی بین سایزهای کوچک آلومینیومی (70، 90) و سایزهای بزرگ چدنی (130، 150) محسوب می‌شود. سایز 110 با وزن 40 کیلوگرم و حداکثر گشتاور 620 نیوتن متر، کاربردهای نیمه‌سنگین صنعتی با توان تا 11 کیلووات طراحی شده است. تفاوت اساسی این محصول با سایز 90 در جنس بدنه چدن (به جای آلومینیوم)، عزم الدوران العالي (620 در مقابل 440 نیوتن متر)، قطر شفت‌های بزرگتر و قابلیت نصب موتورهای تا 11 کیلووات می‌باشد. رها گیربکس این محصول را با سه نوع ورودی (هالوشافت، نیم فلنج B14، فلنج بزرگ B5)، دو نوع خروجی (هالوشافت یا فلنج) و يتراوح معدل التحويل من 7 إلى 100 عرضه می‌کند.

---

جدول مشخصات فنی سری W سایز 110 در مقایسه با سایز 90 و 130

---

ویژگی‌های منحصربفرد سایز 110

بدنه چدن با دیواره ضخیم (12 میلیمتر)

بر خلاف سایز 90 که از آلومینیوم ساخته شده، سایز 110 دارای بدنه چدن GG25 با ضخامت متوسط 12 میلیمتر است. مزایا نسبت به آلومینیوم:

• مقاومت ضربه‌ای 3 برابر بیشتر

• تحمل دمای محیط تا 100 درجه (آلومینیوم تا 60 درجه)

• عمر مفید بیشتر (بدنه تا 20 سال)

• جذب لرزش بهتر (مهم برای میکسرها و سنگ‌شکن‌ها)

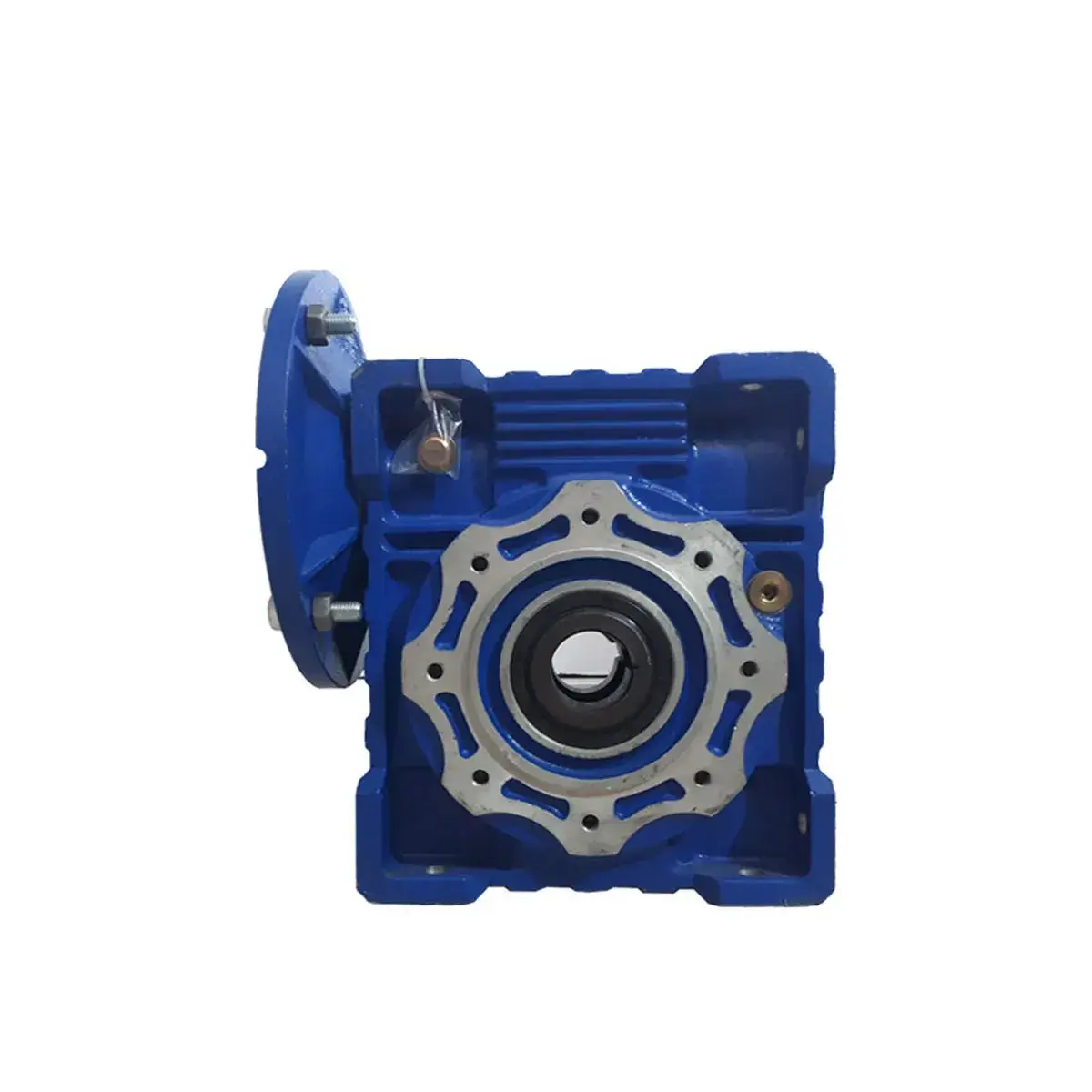

در عکس محصول، سطح خاکستری تیره و زبر چدن (در مقابل سطح صاف و براق آلومینیوم سایز 90) قابل تشخیص است.

باله‌های خنک‌کننده پیشرفته (13 عدد)

سایز 110 دارای 13 باله خنک‌کننده عمودی با ارتفاع 15 میلیمتر روی سطوح بالا و پایین است (در مقابل 12 باله در سایز 90 با ارتفاع 10 میلیمتر). مساحت سطح خنک‌کننده کل حدود 0.42 متر مربع است که برای دفع حرارت تا 1.5 کیلووات اتلافی (در نسبت‌های بالا) کافی است.

سه نوع ورودی (مشابه سایز 90)

سایز 110 نیز هر سه نوع ورودی را پشتیبانی می‌کند:

يوصي قطرة علبة التروس: برای توان بالای 7.5 کیلووات، حتماً نسخه فلنج بزرگ B5 (W110G) را انتخاب کنید.

خروجی دوگانه (هالوشافت یا فلنج)

• خروجی هالوشافت (W110H): قطر سوراخ 42 میلیمتر H7، طول 100 میلیمتر

• خروجی فلنج (W110F): فلنج دایره‌ای با 8 سوراخ M10 (قطر دایره سوراخ‌ها 160 میلیمتر)

بازه توان و گشتاور

حداکثر توان ورودی بر اساس نسبت تبدیل (موتور 1400 دور، شرایط معمولی):

نکات کلیدی:

• عزم الدوران الأقصى 620 نیوتن متر در نسبت‌های 60-80 قابل دستیابی است

• در توان 11 کیلووات و نسبت 10، حرارت تولیدی حدود 1.2 کیلووات است که باله‌ها به راحتی دفع می‌کنند

• در نسبت 100، حرارت تولیدی حدود 1.5 کیلووات است (نزدیک به حد مجاز)

کاربردهای تخصصی سایز 110

میکسرهای افقی صنایع غذایی (ظرفیت 1 تا 1.5 تن)

میکسرهای خمیر، سس و مواد غذایی نیمه‌جامد با ظرفیت 1 تا 1.5 تن، به گشتاور 400-550 نیوتن متر و دور خروجی 30-50 نیاز دارند. سایز 110 با نسبت 40-50 و موتور 5.5-7.5 کیلووات، گشتاور 500-550 نیوتن متر و خروجی 28-35 دور ارائه می‌دهد. بدنه چدن در تماس با مواد شیمیایی (در صورت نشت) مقاومت خوبی دارد.

نوار نقاله‌های زنجیری در معادن شن و ماسه (کوچک)

نوار نقاله‌هایی با عرض 50 سانتیمتر و طول 30 متر که مواد معدنی را با شیب 15 درجه جابجا می‌کنند، به گشتاور راه‌اندازی 500-600 نیوتن متر و دور خروجی 20-30 نیاز دارند. سایز 110 با نسبت 60 و موتور 5.5 کیلووات، خروجی 23 دور و گشتاور 580 نیوتن متر ارائه می‌دهد. قفل شوندگی کامل آن در قطع برق، ایمنی بالایی ایجاد می‌کند.

بالابرهای زنجیری (اسکرو جک) ظرفیت 2 تا 3 تن

بالابرهای اسکروی که سکوهای تعمیرگاهی یا تجهیزات را جابجا می‌کنند، به قفل شوندگی کامل و گشتاور 500-600 نیوتن متر نیاز دارند. سایز 110 با نسبت 60-70 و موتور 4-5 کیلووات، خروجی 20-23 دور و گشتاور 580-620 نیوتن متر ارائه می‌دهد.

دستگاه‌های اکسترودر پلاستیک (کوچک – قطر مارپیچ 40-60 میلیمتر)

اکسترودرهای پلاستیک برای تولید پروفیل‌های کوچک (مانند لوله‌های 20 میلیمتری) به گشتاور 300-450 نیوتن متر و دور خروجی 50-80 نیاز دارند. سایز 110 با نسبت 25-30 و موتور 7.5 کیلووات، خروجی 47-56 دور و گشتاور 420-500 نیوتن متر ارائه می‌دهد.

گزینه‌های نصب (تیپ‌های مختلف)

سری W سایز 110 در 5 تیپ اصلی تولید می‌شود:

توصية: برای نصب روی شاسی فلزی با ضخامت 10-15 میلیمتر، تیپ N (پایه دار) مناسب است.

نکات نصب و راه‌اندازی

نصب موتور (نسخه هالوشافت W110)

• شفت موتور (28 میلیمتر) را داخل هالوشافت بلغزانید

• دو پیچ تنظیم M8 را با تورک 25 نیوتن متر ببندید

• چهار پیچ M10 فلنج موتور را روی فلنج ورودی گیربکس با تورک 40 نیوتن متر ببندید

• فاصله نوک شفت موتور تا انتهای هالوشافت باید حداقل 5 میلیمتر باشد (برای انبساط حرارتی)

نصب موتور (نسخه فلنج دار B5 – W110G)

• شفت موتور (32 میلیمتر) را داخل کوپلینگ هالوشافت قرار دهید

• پیچ تنظیم M10 را با تورک 35 نیوتن متر ببندید

• فلنج موتور (B5 سایز 215 میلیمتر) را با 4 پیچ M12 روی فلنج گیربکس ببندید (تورک 70 نیوتن متر)

بازوی واکنش گشتاور (نسخه خروجی هالوشافت)

برای نسخه خروجی هالوشافت، حتماً بازوی واکنش نصب کنید:

• طول بازو: 200 میلیمتر

• جنس: فولاد ST52 با ضخامت 15 میلیمتر

• پیچ‌ها: 2 عدد M10 با تورک 40 نیوتن متر

• فاصله مرکز پیچ‌ها تا مرکز شفت خروجی: 100 میلیمتر

روغن‌کاری با حجم 3.2 لیتر

ظرفیت روغن سایز 110 حدود 3.2 لیتر است. نوع روغن:

• نسبت‌های پایین (7 تا 30): Shell Omala S4 WE 150 (ویسکوزیته 150)

• نسبت‌های متوسط (40 تا 60): Shell Omala S4 WE 220 (ویسکوزیته 220)

• نسبت‌های بالا (70 تا 100): Shell Omala S4 WE 320 (ویسکوزیته 320) ← به دلیل حرارت بیشتر

تعویض اولیه: 500 ساعت. تعویض دوم: هر 4000 ساعت یا 12 ماه.

مزایا و معایب

مزايا

• بدنه چدن مقاوم ← مناسب برای محیط‌های صنعتی خشن

• توان بالا (11 کیلووات) ← پوشش 80٪ کاربردهای صنعتی متوسط

• عالية المرونة ← 3 نوع ورودی، 2 نوع خروجی، 5 تیپ نصب

• قفل شوندگی کامل در نسبت‌های بالای 50 ← ایمنی در بالابرها

• قیمت مناسب ← حدود 30٪ ارزان‌تر از نمونه Motovario

معایب و محدودیت‌ها

• وزن نسبتاً بالا (40 کیلوگرم) ← نصب دو نفره نیاز دارد

• راندمان پایین در نسبت‌های بالا (کمتر از 65٪) ← اتلاف انرژی به صورت گرما

• عدم تحمل بار شعاعی بالا در خروجی هالوشافت ← حداکثر 600 نیوتن

• نیاز به روغن‌کاری دقیق و منظم

نصائح الصيانة

گرمای بیش از حد (دمای بالای 90 درجه)

اگر دمای پوسته در کار مداوم به بالای 90 درجه رسید:

1. ویسکوزیته روغن را بررسی کنید (احتمالاً 150 استفاده شده در حالی که به 220 نیاز است)

2. سطح روغن را چک کنید (کم نباشد)

3. توان ورودی را اندازه بگیرید (با کلمپ متر؛ اگر بیش از 10٪ بالاتر از نامی بود، موتور را تنظیم کنید)

4. اگر همه موارد نرمال است، یک فن خنک‌کننده 150 میلیمتری روی شفت ورودی نصب کنید (آپشن قابل سفارش)

علائم خرابی خاص سایز 110

• صدای زوزه بلند (مثل هواپیما): چرخدنده برنزی فرسوده شده (معمولاً پس از 8000-10000 ساعت)

• اهتزاز الجسم عند التحميل الكامل: شل بودن پیچ‌های فوندانسیون یا نبود بازوی واکنش گشتاور

• تسرب الزيت من أسفل علبة التروس: آب‌بندی شفت خروجی فرسوده (تعویض هر 4000 ساعت)

• صدای ضربه در شروع حرکت: لقی محوری ورم (نیاز به تنظیم واشرها)

تعویض پیشگیرانه قطعات

• الأختام: هر 4000 ساعت یا 1 سال

• یاتاقان‌ها (SKF 6207 ورودی / 6209 خروجی): هر 10000 ساعت یا 2 سال

• معدات برونزية: در صورت کاهش گشتاور یا صدای غیرعادی (معمولاً 8000-12000 ساعت)

الأسئلة الشائعة (FAQ)

تفاوت سری W سایز 110 با سری MVF سایز 110 چیست؟

هر دو دارای فاصله مرکز 110 میلیمتر و خروجی 90 درجه هستند، اما:

• سری W (مکعبی): پوسته کتابی، سطوح صاف برای نصب چندجهته، خروجی فلنج دار نیز موجود است.

• سری MVF (حلزونی شکل): پوسته دم‌دار، خروجی فقط هالوشافت، وزن کمتر (~35 کیلوگرم).
  برای کاربردهایی که نیاز به فلنج خروجی یا نصب در زوایای مختلف دارید، سری W مناسب‌تر است. برای کاربردهایی که وزن مهم است و خروجی هالوشافت کافی است، سری MVF سبک‌تر است.

آیا می‌توان سایز 110 را به صورت دو مرحله‌ای استفاده کرد؟

بله. سهند سری W110 را در نسخه مرحلتان (W2) با ترکیب W110 + W110 (حلزونی+حلزونی) یا W110 + هلیکال تولید می‌کند. حداکثر نسبت تبدیل در نسخه دو مرحله‌ای تا 5000 به 1 (على سبيل المثال، 70 × 70 = 4900) قابلة للتحقيق. هذا الإصدار مناسب للتطبيقات ذات سرعة الإخراج المنخفضة جدًا (أقل من دورة واحدة في الدقيقة) مثل معدات الحفر أو الخلاطات الثقيلة جدًا. عادةً ما تتراوح مدة تسليم الإصدار ثنائي المراحل بين أسبوعين وثلاثة أسابيع.

أي نوع من المدخلات يتمتع بأعلى كفاءة؟

إصدار فلنج بزرگ B5 (W110G) يتميز بأعلى كفاءة للأسباب التالية:

• عمود المحرك (32 مم) أكثر سمكًا من العمود المجوف (28 مم) ← التواء أقل

• وصلة الشفة أقوى من وصلة العمود المجوف ← اهتزاز أقل

• إمكانية استخدام الاقتران مع تعويض عدم المحاذاة (على الرغم من أن الاقتران غير مطلوب في MVF)
  الكفاءة ليست مختلفة كثيراً (بحد أقصى 2٪)، لكن الموثوقية أعلى.

ما الفرق بين نماذج F و FC (مخرج الشفة)؟

• النموذج F (شفة طويلة): قاعدة طويلة - المسافة من شفة الإخراج إلى مركز علبة التروس أكبر (مساحة أكبر لتوصيل الجهاز)

• نموذج FC (فلانج قصير): قاعدة قصيرة - شفة المخرج أقرب إلى الجسم (للمساحة المحدودة)
  يؤدي كلا الطرازين نفس الوظيفة، ويختلفان فقط في المسافة بين الحافة والجسم. يُختار طراز FC للتطبيقات التي يكون فيها الطول الإجمالي مهمًا.

ما هي مدة الضمان البالغة 6 أشهر للمقاس 110؟

يغطي الضمان عيوب التصنيع (كسر التروس، تشققات الهيكل، عيوب الصب). يشمل الضمان ما يلي: نمی‌شود:

• التآكل الطبيعي معدات برونزية (والتي تبدأ بعد 2000-3000 ساعة)

• خرابی ناشی از روغن نامناسب (على سبيل المثال، استخدام زيت السيارات)

• الأضرار الناجمة عن التركيب غير الصحيح (لا يوجد ذراع رد فعل، انحراف مركزي مفرط)

• الأجزاء الاستهلاكية (الزيت، الأختام، الحشيات، بطانات الفرامل إن وجدت)
  تكلفة نقل علبة التروس إلى مصنع سهند تقع المسؤولية على عاتق العميل، وعادةً ما تستغرق عملية الإصلاح من أسبوعين إلى أربعة أسابيع.
