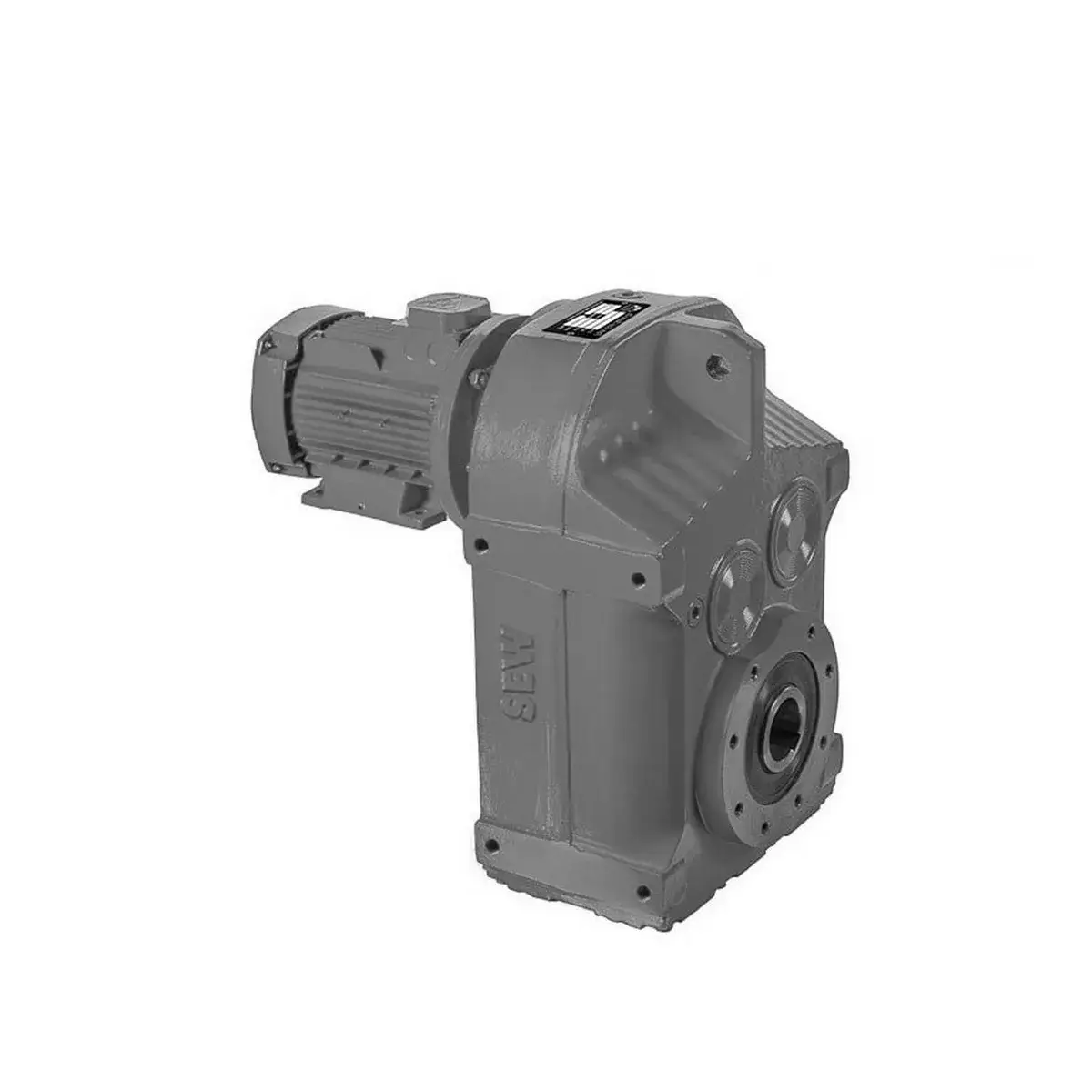

علبة التروس هلیکال المعلقات, خياطة سلسلة F67

في تصميم أنظمة نقل الطاقة الصناعية، تكون المساحة محدودة للغاية في بعض الأحيان لدرجة أن علب التروس التقليدية لا تستطيع التعامل معها. صُممت عائلة علب التروس الحلزونية ذات المحور المتوازي من سلسلة SEW-Eurodrive F خصيصًا لهذه الظروف بفضل تصميمها النحيف والمدمج.نموذج F67 في هذه العائلة، واحد علبة التروس قلادة بفضل قدرة تحمل الأحمال الشعاعية الرائعة والتحديث الأخير في قدرة عزم الدوران، سنستكشف في هذه المقالة المواصفات الفنية ومزايا التصميم الخاصة والتطبيقات الصناعية لعلبة التروس هذه.

موقع سلسلة F67 ضمن عائلة SEW

تشير سلسلة F في منتجات SEW-Eurodrive إلى علب التروس. حلزوني ذو محورين متوازيين بخلاف سلسلة R (المحورية الخطية) أو سلسلة K (الزاوية القائمة)، توفر سلسلة F مدخلات ومخرجات متوازية بمسافة محورية محددة.تُعد هذه الميزة مثالية للتطبيقات التي يكون فيها محور القيادة ومحور القيادة متوازيين ولكن يجب تغطية المسافة بينهما بواسطة علبة التروس.

نموذج F67 ضمن هذه المجموعة، يندرج هذا المنتج ضمن نطاق الأحجام الصغيرة والمتوسطة. ووفقًا للوثائق الفنية لشركة SEW، تشمل الأحجام المتوفرة في سلسلة F ما يلي: 27، 37، 47، 57. 6777، 87، 97، 107، 127 و157 هييُعد طراز F67 على وشك الدخول في الأحجام الأثقل من هذه العائلة، حيث يوفر توازناً بين الأبعاد فائقة الصغر وقدرة الطاقة الرائعة.

المواصفات الفنية الرئيسية لعلبة التروس F67

سعة عزم الدوران وقدرة الخرج (مع التحديث الجديد)

من أهم النقاط المتعلقة بطراز F67 ما يلي: تم تحديث قدرة عزم الدوران مؤخرًا بواسطة شركة SEWوفقًا للإعلان الرسمي للشركة، شهدت علب التروس من سلسلة F بأحجام 37 و47 و57 و67 زيادة في عزم الدوران المسموح به تصل إلى +15 بالمئة لقد كانواوقد تحقق هذا التحسن من خلال مراجعة شاملة لتصميم الأسنان، وتعديلات على مفهوم التحميل، وطرق حساب جديدة، وتم التحقق منه في اختبارات صارمة..

نصيحة من خبير: تسمح هذه الزيادة في عزم الدوران لمهندسي التصميم باستخدام حجم أصغر في بعض الحالات ("قفزة في الحجم إلى الأسفل")، وهو ما يترجم مباشرة إلى انخفاض في الوزن والمساحة والتكلفة الإجمالية للنظام..

نسبة التروس

توفر سلسلة F67 نسب تحويل مختلفة حسب عدد مراحل الأسنان (مرحلتان أو ثلاث مراحل):

سعة التحميل الشعاعي المسموح بها (حمل معلق)

من أبرز نقاط قوة سلسلة F مقارنة بعائلات علب التروس الأخرى من SEW قدرتها العالية جدًا على تحمل الأحمال الشعاعية:

هذه الميزة تجعل F67 خيارًا مثاليًا للتطبيقات التي تتلقى فيها علبة التروس أحمالًا ثقيلة مباشرة عبر حزام أو سلسلة.

فوائد التصميم المتخصص

نسخة خاصة من الخلاط (FM../FAM..)

تقدم شركة SEW-Eurodrive إصدارات متخصصة من سلسلة F لتطبيقات محددة. خلاط، محرك تقليب، مهوية سطحية، وآلة عجن وقد تطورتُعرف هذه الإصدارات باسم FM.. (عمود صلب) و FAM.. (عمود مجوف) ولها الميزات التالية::

• محور محمل ممتد: يمتص قوى جانبية عالية تصل إلى 176,500 نيوتن

• حلقة مانعة للتسرب مزدوجة المحور: حماية إضافية ضد تسرب الزيت من جانب المخرج

• محمل مُعزز: للحصول على أحمال جانبية مسموح بها أعلى، خاصة عند سرعات الإخراج العالية والنسب الصغيرة

• حلمة التشحيم: لإعادة تشحيم محامل عمود الإخراج دون الحاجة إلى فتح علبة التروس.

تنوع في أنواع الأعمدة والوصلات

يتوفر ناقل الحركة F67 بالتكوينات التالية::

تصميم يقلل من رد الفعل العكسي

يمكن طلب الطراز F67 بالإصدار تقليل رد الفعل العكسي تم تطوير هذا التصميم خصيصًا للتطبيقات التي تتطلب تحديد المواقع بدقة مثل الروبوتات وآلات CNC ومعدات التعبئة والتغليف الدقيقة..

مقارنة بين الأحجام المختلفة لسلسلة F

لفهم موقع F67 بشكل أفضل، يوضح الجدول أدناه المواصفات الرئيسية للأحجام المختلفة لسلسلة F.:

تحليل: بفضل عزم الدوران البالغ 820 نيوتن متر وقطر العمود البالغ 40 مم، يُعد F67 علامة فارقة في سلسلة F، حيث يجمع بين قدرات الأحجام الأصغر والأبعاد الأكبر قليلاً ولكن مع زيادة بنسبة 37٪ في عزم الدوران مقارنة بـ F57.

التطبيقات الصناعية الشائعة

بفضل تصميمها النحيف وقدرتها العالية على تحمل الأحمال الشعاعية، تُستخدم علبة التروس F67 على نطاق واسع في الصناعات التالية::

الخلاصة ونصائح الخبراء

علبة تروس حلزونية سلسلة SEW F67 حل عالمي قياسي لنقل الطاقة للتطبيقات التي تقوم في وقت واحد تصميم نحيف، وحمل شعاعي عالٍ، وتركيب مرن بفضل عزم الدوران الناتج الذي يصل إلى 820 نيوتن متر (بعد ترقية بنسبة +15٪)، ونسبة التحويل الواسعة من 3.77 إلى 31434 وقدرة التحميل الشعاعي التي تصل إلى 135000 نيوتن، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات النقل والمعالجة والتحريك الصناعي وآلات التعبئة والتغليف.

النقاط الرئيسية لاختيار وصيانة F67:

الفريق التقني رها ناقل الحركة بفضل معرفتنا التامة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز F67 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج، وموقع التركيب، والظروف البيئية لمصنعكم. كما يمكن لخبرائنا مساعدتكم في اختيار المواصفات الفنية المناسبة إذا كنتم تبحثون عن إصدار خاص من المحرك (FM67/FAM67) أو علبة تروس ذات خلوص منخفض.
