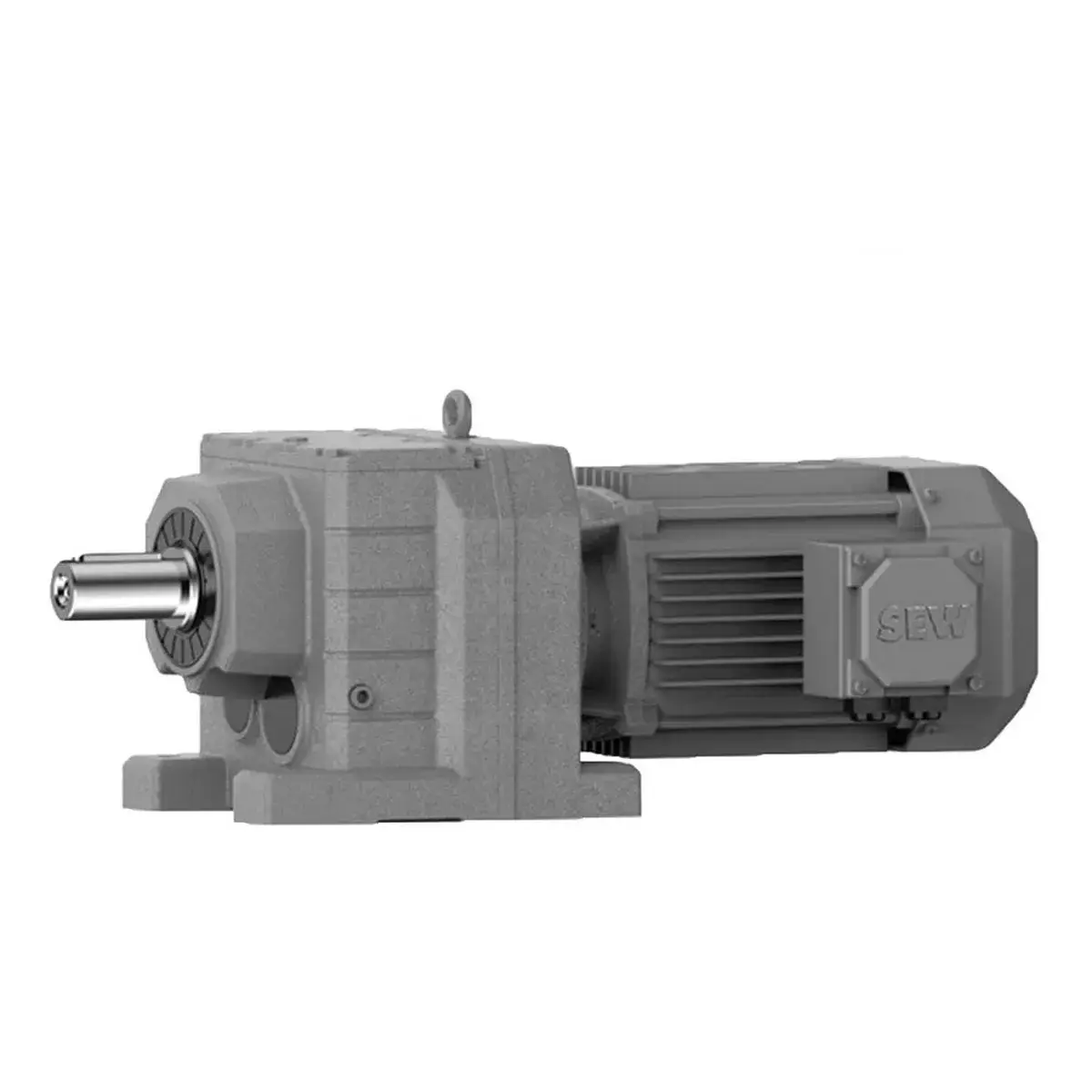

علبة التروس رمح مستقيم خياطة سلسلة R77

في تصميم خطوط الإنتاج الصناعية، قد تُحقق أبسط الحلول أحيانًا أفضل النتائج. صُممت علب التروس الحلزونية المضمنة من سلسلة R من SEW-Eurodrive وفقًا لهذه الفلسفة تحديدًا: إدخال وإخراج في نفس الاتجاه، دون تغيير الزوايا، بأقصى كفاءة. R77 في هذه العائلة، واحد رمح علبة التروس مباشرة بفضل موثوقيتها الاستثنائية وتصميمها المدمج، تُعدّ هذه العلبة خيارًا مثاليًا لمجموعة واسعة من التطبيقات الصناعية. في هذه المقالة، سنستعرض المواصفات الفنية، والبنية الداخلية، ومزايا التصميم، والتطبيقات الصناعية لهذه العلبة.

موقع سلسلة R وطراز R77 في عائلة SEW

تشير سلسلة R في منتجات SEW-Eurodrive إلى علب التروس. وحدات تروس حلزونية مضمنة على عكس سلسلة K (ذات الزاوية القائمة) أو سلسلة F (ذات المحور المتوازي مع وجود تباعد)، تضع سلسلة R المدخل والمخرج على خط واحد تمامًا. توفر هذه الميزة مسارًا أبسط وأكثر مباشرة لنقل الطاقة.

نموذج R77 في هذه المجموعة، يُصنف هذا المنتج ضمن المقاسات المتوسطة. ووفقًا للوثائق الفنية لشركة SEW، تشمل المقاسات المتوفرة في سلسلة R ما يلي: 37، 47، 57. 67، 7787، 97، 107، 137 و 167. يقع طراز R77 في منتصف هذا النطاق، مما يوفر توازنًا بين الأبعاد المدمجة وقدرة الطاقة العالية. .

المواصفات الفنية الرئيسية لعلبة التروس R77

سعة عزم الدوران وقوة الإخراج

يختلف الحد الأقصى لعزم الدوران الذي يمكن أن يتحمله صندوق التروس R77 تبعًا لقدرة المحرك ونسبة التحويل. وتشير البيانات الفنية لشركة SEW إلى القيم التالية:

إن قدرة عزم الدوران العالية هذه مع الأبعاد المدمجة نسبياً تجعل R77 مناسباً للتطبيقات الصناعية الشاقة. .

نسبة التروس

توفر سلسلة R77 نسب تحويل مختلفة حسب عدد مراحل الأسنان (مرحلتان أو ثلاث مراحل):

تتيح هذه المجموعة الواسعة إمكانية ضبط سرعة الإخراج بدقة من التطبيقات عالية السرعة إلى التطبيقات منخفضة السرعة للغاية. .

سعة التحميل الشعاعي المسموح بها (حمل معلق)

من أهم المعايير عند اختيار علبة التروس هو أقصى حمل شعاعي يمكن تحمله على عمود الإخراج. بالنسبة لطراز R77:

تشير هذه القيمة إلى قدرة R77 على تحمل القوى الناتجة عن الأحزمة أو السلاسل أو التروس المسننة. .

الكفاءة الميكانيكية

يوفر نظام التروس الحلزوني في علبة التروس R77 كفاءة عالية للغاية:

هذه الكفاءة العالية تعني فقدانًا أقل للطاقة وبالتالي انخفاض تكاليف الكهرباء على مدار عمر المعدات. .

الهيكل الداخلي ومواصفات المواد

المواد والمعالجة الحرارية

تم تصنيع علبة التروس R77 وفقًا لأعلى معايير الجودة:

يضمن هذا المزيج من المواد عمرًا طويلًا ومقاومة لظروف التشغيل القاسية. .

تنوع في أنواع الأعمدة والوصلات

يتوفر ناقل الحركة R77 بالتكوينات التالية:

نظام TorqLOC™ هذه تقنية حصرية من SEW يمكن طلبها في هذا الطراز. يتيح هذا النظام تركيب علب تروس ذات أعمدة مجوفة على أعمدة صلبة ذات تفاوتات عادية دون الحاجة إلى عمليات خراطة دقيقة أو حفر مجرى المفتاح. .

أوضاع التركيب والمرونة

علبة تروس من سلسلة R77 في 6 أوضاع تثبيت قياسية (من M1 إلى M6) إنه قابل للاستخدام. :

تتيح هذه المرونة لمهندسي التصميم تهيئة علبة التروس بدقة لتناسب المساحة المتاحة واتجاه نقل الطاقة المطلوب.

تخصصات منع التسرب والتشحيم

معايير درجة الحماية

تتوفر علبة التروس R77 بدرجات حماية مختلفة:

التشحيم الموصى به

وفقًا لدليل SEW، فإن تزييت علبة التروس R77 يعتمد على الظروف المحيطة ودرجة حرارة التشغيل. :

نصائح الخبراء من شركة راها جيربوكس: يؤدي استخدام الزيوت الاصطناعية (PAO) إلى زيادة عمر الخدمة بما يصل إلى ضعفين وإطالة فترات تغيير الزيت بما يصل إلى 10000 ساعة تشغيل.

التطبيقات الصناعية الشائعة

بفضل تصميمها المدمج وكفاءتها العالية، تُستخدم علبة التروس R77 على نطاق واسع في الصناعات التالية:

الخلاصة ونصائح الخبراء

رمح علبة التروس مباشرة سلسلة SEW R77 حل عالمي قياسي لنقل الطاقة للتطبيقات التي تتطلب سهولة التركيب، وكفاءة عالية، وموثوقية بفضل عزم الدوران الناتج الذي يصل إلى 8830 نيوتن متر، ونسبة التحويل الواسعة من 3.98 إلى 106.38، والكفاءة العالية التي تبلغ 94٪، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات الأغذية والتعبئة والتغليف والسيارات والأدوية.

النقاط الرئيسية لاختيار وصيانة R77:

الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الفنية الرئيسية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز R77 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج، وموضع التركيب (من M1 إلى M6)، ودرجة الحماية (IP) المطلوبة لمصنعكم. كما يمكن لخبرائنا مساعدتكم في اختيار المواصفات الفنية المناسبة إذا كنتم بحاجة إلى علبة تروس ذات عمود مجوف ونظام TorqLOC™.
