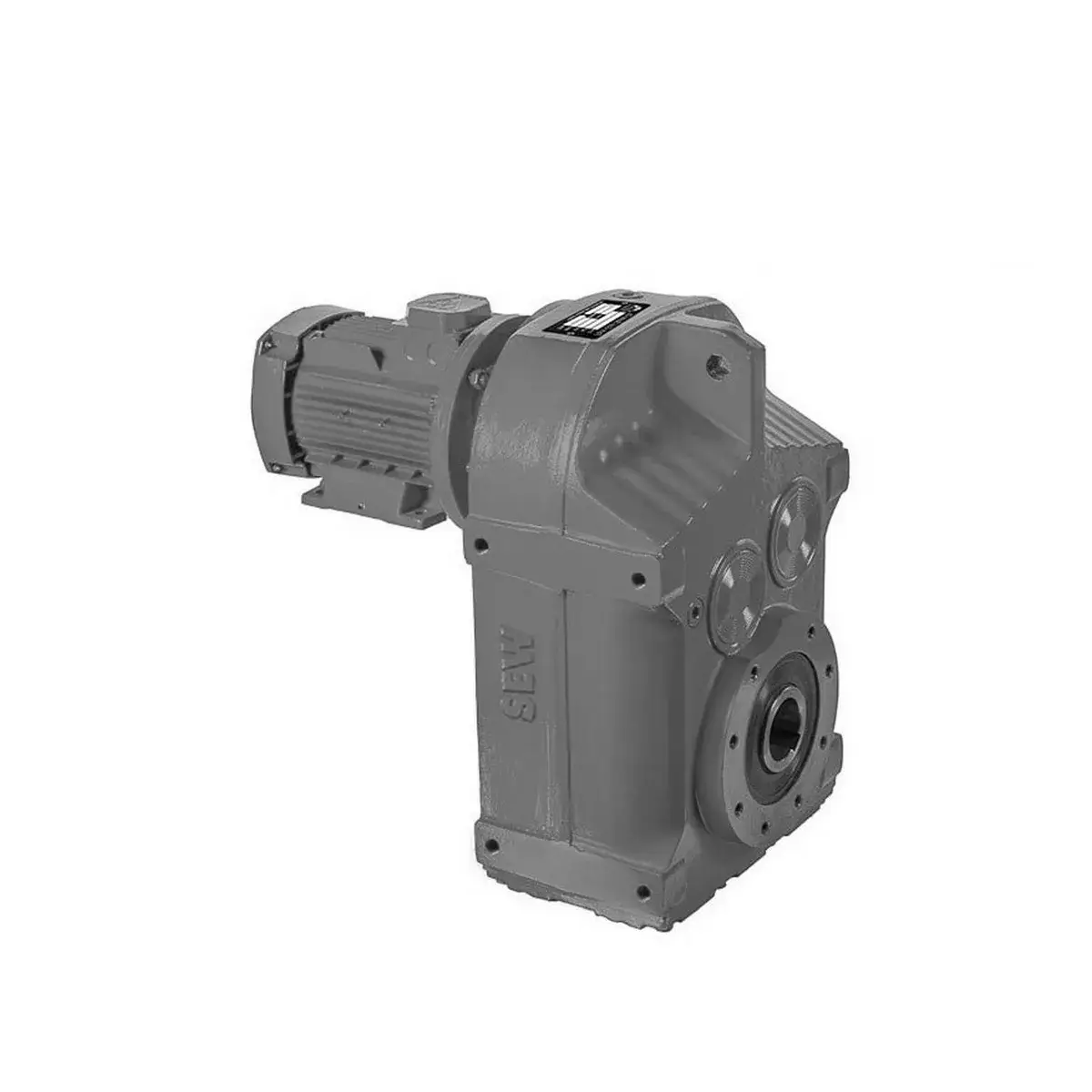

در خانواده گیربکسهای هممحور موازی (Parallel-Shaft Helical) SEW-Eurodrive، مدل F127 درست در زیر بزرگترین اعضای این سری (F157 و F167) قرار دارد. این گیربکس réponses به نیازهایی است که گشتاورهای بالای 10,000 نیوتنمتر و توانهای تا 200 کیلووات را در یک طراحی باریک (Slim Design) با قابلیت نصب آویز (شافت توخالی) طلب میکنند. در این مقاله، مشخصات فنی دقیق، ظرفیت گشتاور، نسخه تخصصی همزن (FM127/FAM127)، الزامات ویژه نصب در سایزهای بزرگ و کاربردهای سنگین صنعتی این گیربکس را بررسی میکنیم. جهت سفارش علبة التروس الصناعية الثقيلة اتصل بشركة راها لتصنيع التروس.
جایگاه مدل F127 در خانواده سری F
تشير سلسلة F في منتجات SEW-Eurodrive إلى علب التروس. حلزوني ذو محورين متوازيين با طراحی باریک (Slim Design) اختصاص دارد. برخلاف سری R (هممحور خطی) که ورودی و خروجی در یک راستا قرار دارند، سری F دارای فاصله محوری بین شافت ورودی و خروجی است؛ ویژگیای که آن را برای کاربردهایی با فضای نصب محدود ایدهآل میسازد.
نموذج F127 در میان بزرگترین سایزهای این خانواده قرار دارد. بر اساس جداول فنی SEW، سایزهای سری F شامل 27، 37، 47، 57، 67، 77، 87، 97، 107، 127 و 157 هستند . سایز 127 به عنوان نقطه ورود به دسته گیربکسهای فوقسنگین در نظر گرفته میشود که پیش از غول نهایی این خانواده یعنی F157 قرار دارد.
مشخصات فنی کلیدی گیربکس F127
سعة عزم الدوران وقوة الإخراج
گیربکس F127 در کلاس توان فوقسنگین قرار میگیرد و یکی از بالاترین ظرفیتهای گشتاوری را در میان گیربکسهای سری F ارائه میدهد:
| المعلمة | قيمة السمة |
|---|---|
| حداکثر گشتاور خروجی (کل سری F) | 130 – 18,000 نيوتن متر |
| گشتاور خروجی F127 | حتى 12,000 نیوتنمتر (Nm) |
| نطاق طاقة الإدخال | 0.12 – 200 کیلووات |
| بازدهی مکانیکی (هر طبقه) | 98% |
| کلاس بازدهی موتور (قابل سفارش) | IE1 – IE4 |
نصيحة من خبير: مدل F127 با گشتاوری در محدوده 12,000 نیوتنمتر، جهشی حدود 2.8 برابری نسبت به مدل F107 (با 7,840 نیوتنمتر) و حدود 4 برابری نسبت به مدل F97 (با 4,300 نیوتنمتر) دارد . این افزایش قابل توجه، F127 را به انتخابی ایدهآل برای سنگینترین کاربردهای صنعتی تبدیل میکند.
نسبة التروس
سری F127 با دو یا سه طبقه دندانه طراحی شده و نسبتهای تبدیل گستردهای ارائه میدهد:
| المعلمة | المبلغ |
|---|---|
| نسبت تبدیل کل سری F | 3.77 – 281.71 |
| نسبت تبدیل تک گیربکس F127 | 4.68 – 170.83 |
| نسبت تبدیل ترکیبی (دو مرحلهای) | 87 – 31,434 |
| نطاق سرعة الإخراج | 8.2 – 299 دور بر دقیقه |
| أقصى سرعة الإدخال | 1500 – 3000 دورة في الدقيقة |
قطر شافت خروجی و مشخصات ابعادی
| مميزة | المبلغ |
|---|---|
| قطر شافت خروجی (شافت توپر) | 110 میلیمتر |
| وزن گیربکس (بدون روغن و موتور) | أكثر من 250 – 300 كجم |
| ساختار بدنه | چدن (Cast Iron) – جاذب ارتعاش |
دقت ساخت دندانهها
دندانههای گیربکس سری F127 با بالاترین استانداردهای کیفیت تولید میشوند:
-
پرداخت با ماشینهای سنگ زنی دقت بالا (High-precision gear grinding machine)
-
سختی سطح دندانه: HRC 58–62 (عملیات کربوهاردینگ)
-
ضخامت لایه سخت: >0.5 میلیمتر
این دقت ساخت منجر به انتقال توان متعادل، نویز عملیاتی کم و عمر مفید طولانی میشود.
نسخه تخصصی همزن (Agitator Design – FM127 / FAM127)
یکی از قابلیتهای برجسته سری F127، وجود نسخه همزن (Agitator Design) با نامهای FM127 (شافت توپر) و FAM127 (شافت توخالی) است. این نسخه برای کاربردهای میکسر، همزن، اختلاط و خمیرکن در صنایع شیمیایی، غذایی، دارویی و تصفیه آب طراحی شده است .
| ویژگی نسخه همزن | تحديد |
|---|---|
| هاب بلبرینگ گسترشیافته (Extended Bearing Hub) | قدرة عالية على تحمل الأحمال الشعاعية النوعية في تطبيقات المحركات حتى 135,000 – 176,500 نیوتن |
| سایزهای موجود در FM/FAM | 67 / 77 / 87 / 97 / 107 / 127 / 157 |
| گستره نسبت تبدیل FM/FAM | 3.87 – 281.71 |
| حداکثر گشتاور خروجی FM/FAM | 820 – 20,000 نیوتنمتر |
| محدوده توان موتور (نسخه FM/FAM) | 0.12 – 90 كيلوواط |
| خيارات إضافية | • درزگیر دوگانه (Double Oil Seal) روی خروجی برای محافظت بیشتر در برابر نشتی • طراحی خشک (Drywell) با سنسور نشت برای جلوگیری از آلودگی محصول در صنایع حساس • جهاز إعادة تزييت محامل الإخراج |
نصيحة من خبير: نسخه همزن FM127/FAM127 به طور خاص برای کاربردهایی طراحی شده که بار شعاعی بسیار بالا (تا حدود 135,000 تا 176,500 نیوتن) به شافت خروجی وارد میشود. این بارها معمولاً در میکسرهای صنعتی بزرگ با همزنهای سنگین و طولانی ایجاد میشوند. همچنین گزینه تصميم البئر الجافة يُعد هذا الأمر بالغ الأهمية للصناعات التي يمكن أن تؤدي فيها حتى قطرة واحدة من تسرب الزيت إلى تلوث المنتج النهائي (مثل الصناعات الدوائية والغذائية). .
نسخه کاهش لقی (Reduced Backlash)
گیربکس سری F127 قابلیت سفارش در نسخه تقليل رد الفعل العكسي تم تطوير هذا التصميم خصيصًا للتطبيقات التي تتطلب تحديد المواقع بدقة مثل الروبوتات وآلات CNC وأنظمة التعبئة والتغليف الدقيقة. .
| مواصفات نسخة تقليل التراخي | المبلغ |
|---|---|
| عزم الدوران الناتج (إصدار تقليل رد الفعل العكسي) | 87 – 18000 نيوتن متر |
| التطبيقات المناسبة | تحديد المواقع بدقة، والروبوتات، وآلات التحكم الرقمي الحاسوبي (CNC). |
تكوينات التثبيت واختلافات الطراز
أنواع طرازات سلسلة F127
تتوفر علبة التروس F127 في مجموعة متنوعة من التكوينات. :
| تصاعد نوع | رمز الإصدار | الميزات |
|---|---|---|
| قاعدة أرضية، عمود صلب | F127 | قياسي - التركيب على أساس مع قاعدة |
| قاعدة أرضية، عمود مجوف (مزود بمفتاح) | FA127 | نصب مستقیم روی محور متحرک |
| عمود مجوف مع قرص قابل للانكماش | FH127 | اتصال قدرتی با تحمل گشتاور بالا |
| عمود مجوف مسنن | FV127 | نقل عزم الدوران بدون انزلاق |
| نظام TorqLOC® | FT127 | تركيب بدون مفتاح مع إمكانية استبدال سهلة |
| شفة B5، عمود صلب | FF127 | توصيل مباشر بشفة المحرك أو المعدات – لا حاجة إلى وصلة |
| شفة B5، عمود مجوف | FAF127 | مجموعة الفلنجة والمخرج المجوف |
| شفة B14، عمود مجوف | FAZ127 | أبعاد أكثر إحكاما للمساحات المحدودة |
موقعیتهای نصب استاندارد (M1 تا M6)
حددت شركة SEW-Eurodrive ستة مواضع تثبيت قياسية من M1 إلى M6 لعلب تروس سلسلة F. يعتمد حجم الزيت المطلوب لطراز F127 بشكل كبير على موضع التثبيت وعدد مراحل الأسنان.
تحذير خاص بناءً على دليل SEW: ينص دليل سلسلة R و F (وهو صالح أيضًا لـ F127) صراحةً على أنه في الأحجام الكبيرة مثل FA127/157B، يكون الخطر التحديد الزائد الثابت إذا تم توصيل علبة التروس والمحرك باللوحة الأساسية في نفس الوقت، فسيكون هناك .
النص الرئيسي للدليل:
خطر ناتج عن التحديد الزائد الساكن في حالة المحركات ذات التروس عندما تكون وحدة التروس مثبتة على لوحة القدم (مثل KA19/29B أو KA127/157B أو FA127/157B(وحدة تروس R مع محرك مثبت على القدم) والمحرك متصل بلوحة القدم أيضًا."
نصائح الخبراء من شركة راها جيربوكس: في تركيب علبة التروس F127، وخاصة في إصدار FA127 (عمود مجوف مع ذراع عزم الدوران)، لا تقم بتوصيل كل من علبة التروس والمحرك بلوحة القدم في نفس الوقت.يجب توصيل واحد فقط من الاثنين باللوحة الأساسية؛ وإلا فإن الإجهادات الميكانيكية الناتجة عن عدم المحاذاة يمكن أن تؤدي إلى فشل البراغي، وتصدع الغلاف، وإلحاق أضرار جسيمة بصندوق التروس.
تزييت متخصص وحجم الزيت
تحذير هام بشأن تغيير موضع التثبيت
بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، يُحظر تغيير موضع تركيب وحدات التروس من سلسلة F دون استشارة شركة SEW. وإذا فعلت ذلك، فسيكون الضمان لاغياً. النص الأصلي:
"لا تقم بتغيير موضع التركيب دون استشارة مسبقة مع شركة SEW-EURODRIVE، وإلا فإن حقوق المطالبة بموجب الضمان المحدود تصبح لاغية."
يختلف حجم الزيت في مواضع التركيب المختلفة لوحدات التروس من سلسلة F (بما في ذلك F127) اختلافًا كبيرًا. ووفقًا لجداول معايير SEW لوحدات التروس من سلسلة R (التي لها نفس بنية التشحيم لسلسلة F في الأحجام الأكبر)، يمكن أن يختلف حجم الزيت عدة مرات. .
الزيوت الموصى بها
| نوع الزيت | اللزوجة | سمات |
|---|---|---|
| CLP 220 (زيت معدني) | ISO VG 220 | قياسي – سعر اقتصادي – مناسب للظروف العادية |
| CLP HC 220 (زيت اصطناعي PAO) | ISO VG 220 | ثبات حراري عالٍ - نقطة انسكاب منخفضة - عمر افتراضي يصل إلى 20000 ساعة |
| زيت ذو لزوجة أعلى | ISO VG 320 / 460 | لدرجات الحرارة المحيطة المرتفعة أو أحمال الصدمات الشديدة |
نصائح الخبراء من شركة راها جيربوكس: نظراً للكمية الكبيرة من الزيت في محرك F127 (التي تُقدر بأكثر من 15 لترًا في الموضع M1، وأكثر من ذلك بكثير في الموضعين M4 وM6)، فإن استخدام زيت اصطناعي CLP HC 220 يُعدّ الزيت الاصطناعي بديلاً اقتصادياً للغاية للزيت المعدني. فعلى الرغم من ارتفاع سعره المبدئي، إلا أن عمره الافتراضي المضاعف (20,000 ساعة مقابل 10,000 ساعة للزيت المعدني) وقدرته العالية على تحمل درجات الحرارة المرتفعة (حتى 100 درجة مئوية دون التأثير على فترة تغيير الزيت) تُقلل بشكل ملحوظ من التكلفة الإجمالية للصيانة.
درجة الحماية والظروف البيئية
تتوفر علبة التروس من سلسلة F127 بدرجات حماية مختلفة:
| درجة من الحماية | الميزات | الاستخدام المناسب |
|---|---|---|
| IP55 | الحماية من الغبار والرذاذ - قياسية | البيئات الصناعية النموذجية |
| IP65 (قابل للتحديث) | محكم الإغلاق تمامًا - مقاوم لرذاذ الماء | صناعة الأغذية، الغسيل المنتظم |
| IP66 (قابل للتحديث) | الحماية من نفاثات المياه عالية الضغط | بيئات شديدة الرطوبة |
درجة حرارة التشغيل المحيطة القياسية: من -15 درجة مئوية إلى +40 درجة مئوية. بالنسبة لدرجات الحرارة الأقل أو الأعلى، يلزم استشارة مختص.
مقارنة بين الأحجام المختلفة لسلسلة F
لفهم أفضل لمكانة F127 بين أحجام سلسلة F الأخرى، يوضح الجدول أدناه المواصفات الرئيسية. :
| مقاس | أقصى عزم دوران (نيوتن متر) | قطر رمح الإخراج (mm) | مجموعة من نسب التحويل |
|---|---|---|---|
| F57 | 600 | 35 | 5.18 – 199.70 |
| F67 | 820 | 40 | 3.97 – 228.99 |
| F77 | 1,500 | 50 | 4.28 – 281.71 |
| F87 | 3,000 | 60 | 4.12 – 270.68 |
| F97 | 4,300 | 70 | 3.87 – 276.77 |
| F107 | 7,840 | 90 | 5.30 – 254.40 |
| F127 | 12,000 | 110 | 4.68 – 170.83 |
| F157 | 18,000 | (أكبر) | (واسع) |
تحليل: يمثل طراز F127، بعزم دوران يبلغ 12000 نيوتن متر وقطر عمود إخراج يبلغ 110 ملم، قفزة نوعية مقارنةً بطراز F107. وتشير الزيادة في قطر العمود من 90 إلى 110 ملم إلى أن هذا الحجم جاهز لتحمل أثقل الأحمال الشعاعية وأحمال عزم الدوران.
قابلیت ضد انفجار (Explosion-Proof)
يمكن استخدام علبة التروس من سلسلة F127 في اتمسفرهای بالقوه انفجاری تم تصميم هذه الإصدارات وفقًا لمعايير ATEX/IECEx وتتضمن الميزات التالية:
| الميزات | تحديد |
|---|---|
| فئة الحماية | مطابق با استانداردهای ATEX / IECEx |
| دمای سطح | کنترل شده برای جلوگیری از اشتعال |
| کاربردهای مجاز | صنایع نفت، گاز، پتروشیمی، معادن زغالسنگ |
ملاحظة: في النسخة المقاومة للانفجار، يتطلب أي تغيير في موضع التركيب إعادة موافقة من قبل SEW، وإلا سيتم إبطال موافقة ATEX. .
التطبيقات الصناعية الشائعة
بفضل عزم الدوران العالي للغاية (حتى 12000 نيوتن متر)، والتصميم النحيف، وقدرات التركيب المرنة، يتم استخدام علبة التروس F127 في أثقل الصناعات:
| صناعة | تطبيق محدد |
|---|---|
| صنعت سیمان و معدن | سيور ناقلة طويلة شديدة الانحدار، ومصاعد دلوية، وكسارات أولية وثانوية، ومغذيات ثقيلة |
| صناعة الصلب | مصانع الدرفلة على الساخن والبارد، وأنظمة نقل البليت، وتغليف لفائف الصلب |
| صناعة الورق | أسطوانات التجفيف، آلات تفتيت اللب، أنظمة دوارة كبيرة |
| الصناعات الكيميائية والصيدلانية | مفاعلات الضغط العالي، خلاطات صناعية كبيرة (إصدار FM127/FAM127 بتصميم جاف ومستشعر تسرب) |
| صناعة السيارات | خطوط تجميع ثقيلة، وأنظمة نقل الهياكل، ورافعات المركبات |
| صناعة البلاستيك والمطاط | طاردات كبيرة (طاردات لولبية مفردة) |
| معالجة المياه ومياه الصرف الصحي | أجهزة تهوية سطحية في البرك الكبيرة - الإصدار FM127/FAM127 |
| صناعة الأغذية والمشروبات (إصدار IP65/Drywell) | خلاطات عجين عملاقة، وأنظمة تقليب خزانات التخمير |
الخلاصة ونصائح الخبراء
علبة تروس حلزونية سلسلة SEW F127 حل عالمي قياسي لنقل الطاقة لأثقل التطبيقات الصناعية، مصمم لـ أقصى عزم دوران، تصميم نحيف، وتركيب مرن بفضل عزم الدوران الناتج الذي يصل إلى 12000 نيوتن متر، ونسبة التحويل الواسعة من 4.68 إلى 170.83، وقطر عمود الإخراج البالغ 110 مم، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات الأسمنت والصلب والتعدين والورق والمواد الكيميائية ومعالجة المياه.
أهم النقاط لاختيار وصيانة طائرة F127:
| نصيحة | نصائح الخبراء |
|---|---|
| اختيار عزم الدوران | بفضل عامل الخدمة الذي لا يقل عن 1.5 للتطبيقات المستمرة شديدة التحمل، تم تصميم F127 لتحمل أحمال الصدمات الشديدة. |
| تصاعد الموقف | يرجى التحقق من موضع M1-M6 بدقة قبل الطلب - تغيير الموضع دون استشارة خبير سيؤدي إلى إبطال الضمان. |
| التحديد الزائد الثابت | عند تركيب إصدار FA127، لا تقم أبدًا بتوصيل علبة التروس والمحرك باللوحة الأساسية في نفس الوقت - خطر كسر البراغي وتصدع الغلاف. |
| تطبيق المحرك | إذا كان التثبيت على خزانات الخلط مطلوبًا، فاختر إصدار FM127/FAM127 (تصميم المحرك) مع محور محمل ممتد وحمل شعاعي مسموح به يصل إلى 176500 نيوتن. |
| تطبيق دقيق | إذا كانت هناك حاجة إلى تحديد دقيق للموقع، فاطلب نسخة تقليل رد الفعل العكسي. |
| الصناعات الحساسة للتسرب | في صناعات الأغذية والأدوية، اطلب النسخة ذات التصميم الجاف وجهاز استشعار التسرب |
| التزييت | استخدام زيت CLP HC 220 الاصطناعي بدلاً من الزيت المعدني - على الرغم من ارتفاع سعره المبدئي، إلا أنه أكثر فعالية من حيث التكلفة نظرًا لعمره الافتراضي الذي يصل إلى 20000 ساعة (ضعف عمر الزيت المعدني). |
| التركيب والإعداد | نظراً للوزن العالي جداً لعلبة التروس (أكثر من 250 كجم)، يجب أن يتم التركيب بواسطة فريق ذي خبرة مزود بمعدات رفع مناسبة. |
الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز F127 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج (صلب أو مجوف مع أنظمة توصيل مختلفة مثل المفتاح، أو حلقة الانكماش، أو TorqLOC®، أو وصلة مسننة)، وموضع التركيب (من M1 إلى M6)، ومستوى الحماية، والمتطلبات البيئية الخاصة بمصنعكم (بما في ذلك إصدار المحرك FM127/FAM127، والتصميم الجاف، وتقليل الارتداد، أو مقاومة الانفجار وفقًا لمعايير ATEX). كما يمكن لخبرائنا مساعدتكم في حساب الحمل الشعاعي بدقة، والتحقق من توافق الأبعاد، وتقديم المشورة بشأن تجنب التجاوز الساكن أثناء تركيب هذه العلب التروسية الكبيرة.
