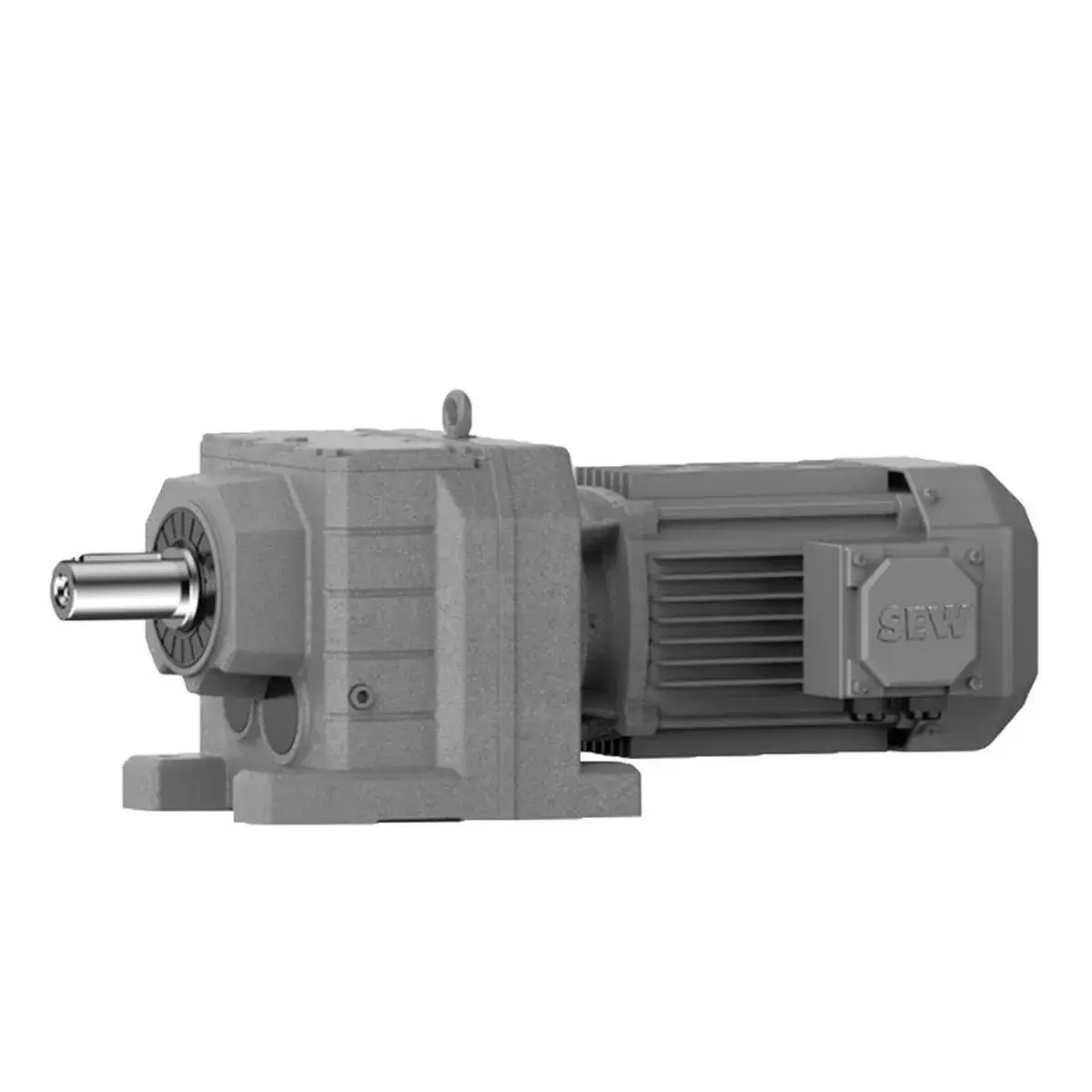

علبة التروس رمح مستقيم خياطة سلسلة R97

الوصف

في عائلة علب التروس الحلزونية الخطية من SEW-Eurodrive، تُعدّ علبة التروس R97 علامة فارقة على أعتاب دخول فئة الأحجام فائقة الثقل. فهي بمثابة حلقة وصل بين علبة التروس R87 (بعزم دوران يبلغ حوالي 2500 نيوتن متر) وعلب التروس العملاقة الأكبر حجماً مثل R107 وR137 وR147. تلبي علبة التروس R97 الاحتياجات التي تتطلب عزم دوران يزيد عن 3000 نيوتن متر وقدرات عالية، دون تغيير زاوية نقل الطاقة (خطية). في هذه المقالة، نستعرض المواصفات الفنية التفصيلية، وسعة عزم الدوران، وإصدار المحرك المتخصص (RM97)، ومتطلبات التشحيم المتقدمة، وتفاوتات التركيب، والتطبيقات الصناعية لعلبة التروس هذه. شراء علب التروس الصناعية مع انخفاض مخفضات اتصال.

مكانة R97 في عائلة سلسلة R

تشير سلسلة R في منتجات SEW-Eurodrive إلى علب التروس. وحدات تروس حلزونية مضمنة تصميمٌ تتطابق فيه محاور الإدخال والإخراج تماماً. يوفر هذا الهيكل مساراً مباشراً لنقل الطاقة بأقصى كفاءة ممكنة.

نموذج R97 يُعد هذا الحجم من بين الأحجام الكبيرة لهذه العائلة. ووفقًا للجداول الفنية لشركة SEW، تشمل أحجام سلسلة R ما يلي: 07، 17، 27، 37، 47، 57، 67، 77، 87. 97، 107، 127، 137، 147 و 167. يعتبر الحجم 97 نقطة الدخول إلى فئة علب التروس عالية الطاقة، ويسبق الأحجام فائقة الثقل R107 وما فوق.

المواصفات الفنية الرئيسية لعلبة التروس R97

سعة عزم الدوران وقوة الإخراج

علبة التروس R97 من فئة القدرة العالية وتوفر عزم دوران كبير. تشير الوثائق الفنية لشركة SEW إلى أن أقصى عزم دوران يصل إلى 18000 نيوتن متر لسلسلة R بأكملها، ولكن بالنسبة لحجم R97، فقد سُجلت قيمة أكثر تحديدًا في عينات حقيقية.

مثال حقيقي مع الطراز R97DRE100LC4 لديه قوة 5 حصان (حوالي 3.7 كيلو واط)، ونسبة تحويل 37.13:1 وسرعة خرج من 8.1 إلى 48.5 دورة في الدقيقة. مثال آخر مع الطراز R97DRS132M4/BRMG/TH يحتوي على عزم دوران خرج 1770 نيوتن متر ونسبة التحويل 174.19:1 وقد ورد في التقارير .

نسبة التروس

تم تصميم سلسلة R97 بمرحلتين أو ثلاث مراحل أسنان وتوفر نطاقًا واسعًا من نسب التحويل:

قطر شافت خروجی و مشخصات فیزیکی

استنادًا إلى أمثلة واقعية ووثائق تقنية:

قدرة تحمل معززة للأحمال الشعاعية ومحامل

من أبرز ميزات سلسلة R97 إمكانية تجهيزها بـ محامل معززة هو:

في مثال حقيقي لعلبة التروس R97 DRN132M4، تم تسجيل الرمز "Enforced bearing = A+B" في المواصفات الفنية، مما يشير إلى استخدام محامل معززة على جانبي العمود. .

تصميم محرك تقليب متخصص (تصميم محرك التقليب - RM97)

من أبرز ميزات سلسلة R97 وجود همزن (Agitator Design) با نام RM97 تم تصميم هذا الإصدار لتطبيقات الخلاطات والمحركات والخلط والعجن في الصناعات الكيميائية والغذائية والصيدلانية ومعالجة المياه. .

نصيحة من خبير: تم تصميم محرك الخلط RM97 خصيصًا للتطبيقات التي تتعرض فيها عمود الإخراج لأحمال شعاعية عالية جدًا (تصل إلى 50,000 نيوتن تقريبًا). وتُصادف هذه الأحمال عادةً في الخلاطات الصناعية الكبيرة ذات محركات الخلط الثقيلة والطويلة. كما يتوفر كخيار إضافي. تصميم البئر الجافة يُعد هذا الأمر بالغ الأهمية للصناعات التي يمكن أن تؤدي فيها حتى قطرة واحدة من تسرب الزيت إلى تلوث المنتج النهائي (مثل الصناعات الدوائية والغذائية). .

تكوينات التثبيت واختلافات الطراز

أنواع طرازات سلسلة R97

تتوفر علبة التروس R97 في مجموعة متنوعة من التكوينات:

موقعیت‌های نصب استاندارد (M1 تا M6)

SEW-Eurodrive شش موقعیت نصب استاندارد M1 تا M6 را برای گیربکس‌های سری R تعریف کرده است يعتمد حجم الزيت المطلوب لطراز R97 بشكل كبير على موضع التركيب وعدد مراحل الأسنان:

نصيحة من خبير: في الموضع M1، تُدرج قيمتان لحجم الزيت، وذلك بحسب عدد مراحل التروس (مرحلتان أو ثلاث) ونسبة التروس. بالنسبة لـ RF97 في الموضع M1، تبلغ القيمة 5.1 لتر لنسبة التروس الأصغر و10.2 لتر لنسبة التروس الأكبر. .

هشدار تخصصی در مورد تغییر موقعیت نصب

بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، يُحظر تغيير موضع تركيب وحدات التروس من سلسلة R دون استشارة شركة SEW. وإذا فعلت ذلك، فسيكون الضمان لاغياً. ينص النص الرئيسي للدليل بوضوح على ما يلي:

"عند تغيير موضع التركيب، يجب تعديل كمية مادة التشحيم وفقًا لذلك... لا تقم بتغيير موضع التركيب دون استشارة مسبقة مع شركة SEW-EURODRIVE، وإلا فإن حقوق المطالبة بموجب الضمان المحدود تصبح لاغية."

أسباب هذا التحذير هي:

1. تغير ملحوظ في حجم الزيت: كما هو موضح في الجدول أعلاه، يمكن أن يختلف حجم الزيت في المواضع المختلفة بما يصل إلى 3 مرات (على سبيل المثال 5.1 لتر في M1 مقابل 14.0 لتر في M4 لطراز RF97).

2. ضبط صمام التنفس: يجب تغيير موضع صمام التهوية وفقًا لموضع التركيب.

3. الضمان وموافقة ATEX: إذا تم تغيير موضع التركيب دون استشارة SEW، فإن الموافقة المقاومة للانفجار (ATEX) تصبح غير صالحة.

نصائح الخبراء من شركة راها جيربوكس: نظراً لسعة الزيت الكبيرة في علبة تروس R97 (تصل إلى 14 لتراً في وضع M4)، يجب إجراء أي تغيير في موضع التركيب بعد حسابات دقيقة وموافقة خبير. إذا كانت علبة التروس مثبتة بالفعل وترغب في تغيير موضعها، يُرجى استشارة خبرائنا قبل اتخاذ أي إجراء.

تزييت متخصص وحجم الزيت

حجم الزيت يعتمد على موضع التركيب

كما ذكرنا في القسم السابق، يعتمد حجم زيت R97/RF97 على موضع التركيب. من 5.1 إلى 14.0 لترًا إنه متغير. .

بالنسبة لطراز RF97 في الموضع M1:

• حجم الزيت: 5.1 لتر (لنسب التحويل الأصغر) / 10.2 لتر (لنسب التحويل الأكبر)

بالنسبة للطراز R97 في الموضع M1:

• حجم الزيت: 6.5 لتر / 8.1 لتر

الزيوت الموصى بها

استنادًا إلى عينات فعلية، تم استخدام الزيوت التالية في علب تروس R97:

زيت الأساس CLP 220 في وثائق SEW

تحدد الوثائق الفنية لشركة SEW الخاصة بالطراز R97 DRN132M4 نوع مادة التشحيم على وجه التحديد CLP 220 (زيت معدني) حسب الحجم 4.60 لتر أفادت التقارير هذا الزيت هو زيت صناعي قياسي لصناديق التروس المحورية.

نصائح الخبراء من شركة راها جيربوكس: بالنظر إلى الحجم الكبير نسبياً للزيت في R97 (يصل إلى 14 لترًا في موضع M4) وتكاليف استبداله، فإن استخدام زيت اصطناعي CLP HC 220 يُعدّ الزيت الاصطناعي بديلاً اقتصادياً للغاية للزيت المعدني. فعلى الرغم من ارتفاع سعره المبدئي، إلا أن عمره الافتراضي المضاعف (20,000 ساعة مقابل 10,000 ساعة للزيت المعدني) وقدرته العالية على تحمل درجات الحرارة المرتفعة (حتى 100 درجة مئوية دون التأثير على فترة تغيير الزيت) تُقلل بشكل ملحوظ من التكلفة الإجمالية للصيانة.

درجة الحماية والظروف البيئية

استنادًا إلى العينة الفعلية لطراز R97DRS132M4/BRMG/TH:

تتوفر علبة التروس من سلسلة R97 بدرجات حماية مختلفة. عادةً ما تكون الدرجة القياسية IP55، ولكن يمكن طلب درجتي IP65 وIP66 أيضًا.

مقارنة بين الأحجام المختلفة لسلسلة R

لفهم أفضل لمكانة R97 بين أحجام سلسلة R الأخرى، يوضح الجدول أدناه المواصفات الرئيسية:

تحليل: يمثل طراز R97 نقلة نوعية مقارنةً بطراز R87، حيث يتميز بعزم دوران أقصى يبلغ 3000 نيوتن متر وقطر عمود خرج يبلغ 60 ملم. وتشير الزيادة في قطر العمود من 50 إلى 60 ملم، بالإضافة إلى زيادة حجم الزيت، إلى أن هذا الحجم مناسب للتطبيقات الأكثر ثقلاً.

إمكانيات الكبح والملحقات

يمكن تجهيز علبة التروس R97 بـ مكابح كهرومغناطيسية متكاملة النموذج الفعلي من طراز R97DRS132M4/BRMG/TH له المواصفات التالية: :

التطبيقات الصناعية الشائعة

بفضل عزم الدوران العالي (حتى 3000 نيوتن متر)، والتصميم المحوري، والموثوقية، تُستخدم علبة التروس R97 على نطاق واسع في الصناعات التالية:

الخلاصة ونصائح الخبراء

رمح علبة التروس مباشرة سلسلة SEW R97 هو حل عالمي قياسي لنقل الطاقة للتطبيقات الصناعية الثقيلة التي عزم دوران عالٍ، تصميم محوري، وموثوقية عالية بفضل عزم الدوران الأقصى الناتج البالغ 3000 نيوتن متر، ونسبة التحويل الواسعة التي تصل إلى 289.74 وقطر عمود الإخراج البالغ 60 مم، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات الأسمنت والصلب والتعدين والورق والمواد الكيميائية ومعالجة المياه.

النقاط الرئيسية لاختيار وصيانة R97:

الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز R97 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، وموضع التركيب (من M1 إلى M6)، ونوع المحمل (قياسي أو مُعزز)، ودرجة الحماية، ونوع الزيت، والمتطلبات البيئية الخاصة بمصنعكم (بما في ذلك إصدار RM97 المُحرك ذو التصميم الجاف وحساس التسرب). وبالنظر إلى أبعاد ووزن علبة التروس هذه، يُمكن لخبرائنا أيضاً مساعدتكم في حساب الحمل القطري بدقة والتحقق من توافق الأبعاد مع معداتكم الحالية.
