الوصف

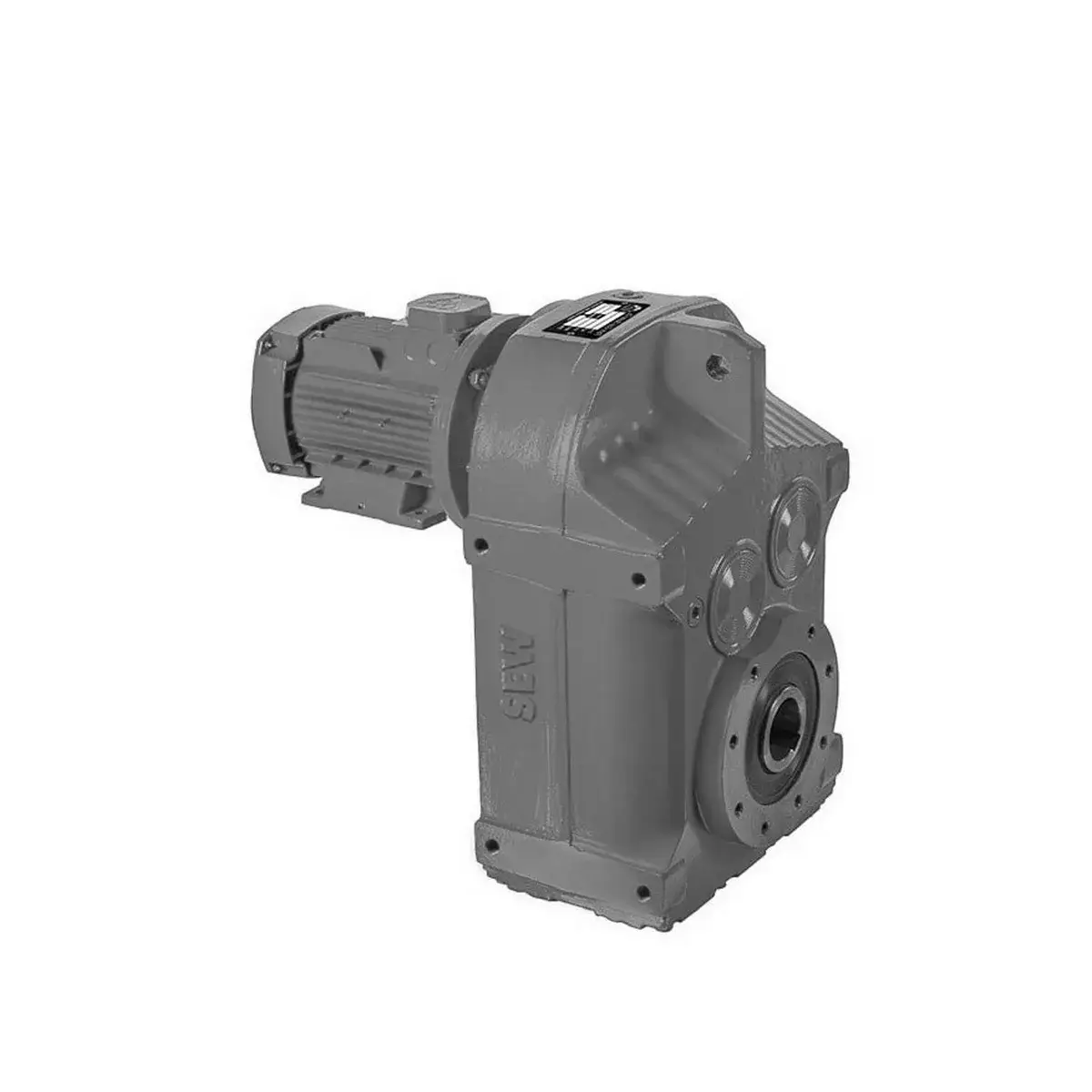

في عائلة علب التروس الحلزونية ذات المحاور المتوازية من SEW-Eurodrive، تُعدّ علبة التروس F97 علامة فارقة بين الأحجام المتوسطة والثقيلة. فهي تلبي احتياجات العملاء الذين يتطلبون عزم دوران يصل إلى 18000 نيوتن متر وقدرة تصل إلى 200 كيلوواط في تصميم نحيف بمسافة محورية محددة بين المدخل والمخرج. في هذه المقالة، نستعرض المواصفات الفنية التفصيلية، وسعة عزم الدوران، والحمل القطري المسموح به، والإصدارات المتخصصة (بما في ذلك المُحَرِّك، ومُخفِّض الخلوص، والمقاومة للانفجار)، ومتطلبات التشحيم، والتطبيقات الصناعية لهذه العلبة. لطلب تصميم مُخصَّص، يُرجى التواصل معنا. علبة التروس هلیکال اتصل بشركة راها لتصنيع التروس.
مكانة طراز F97 في عائلة سلسلة F
تشير سلسلة F في منتجات SEW-Eurodrive إلى علب التروس. حلزوني ذو محورين متوازيين يتميز بتصميم نحيف. على عكس سلسلة R (المحورية الخطية) حيث يكون المدخل والمخرج في نفس الاتجاه، فإن سلسلة F تحتوي على مسافة محورية بين عمودَي الإدخال والإخراج؛ وهي ميزة تجعلها مثالية للتطبيقات ذات مساحة التركيب المحدودة. .
نموذج F97 يقع هذا الحجم ضمن الأحجام المتوسطة لهذه العائلة. ووفقًا للجداول الفنية لشركة SEW، تشمل أحجام سلسلة F ما يلي: 27، 37، 47، 57، 67، 77، 87. 97107 و127 و157 هي يعتبر الحجم 97 نقطة الدخول إلى فئة علب التروس عالية الطاقة، ويسبق الأحجام فائقة التحمل F107 وF127 وF157.
المواصفات الفنية الرئيسية لعلبة التروس F97
سعة عزم الدوران وقوة الإخراج
تندرج علبة التروس F97 ضمن فئة القدرة العالية وتغطي نطاق المواصفات التالي:
| المعلمة | قيمة السمة |
|---|---|
| حداکثر گشتاور خروجی (کل سری F) | 130 – 18000 نيوتن متر |
| عزم الدوران الناتج النموذجي (طراز FAF97 بمحرك 15 كيلو واط) | يصل إلى 4300 نيوتن متر |
| عزم الدوران الناتج لمثال آخر (نسبة التحويل 58.06) | 780 – 1830 نيوتن متر (حسب نوع المحرك) |
| نطاق طاقة الإدخال | 0.12 – 200 کیلووات |
| الكفاءة الميكانيكية | ≥ 94% – 97% |
| کلاس بازدهی موتور (قابل سفارش) | IE1 – IE4 |
نصيحة من خبير: بفضل عزم دوران أقصى يبلغ 18000 نيوتن متر، يتمتع طراز F97 بأعلى إمكانات في سلسلة F بأكملها. في التطبيقات العملية، يتحدد عزم الدوران الناتج بقدرة المحرك ونسبة التحويل. على سبيل المثال، يُنتج طراز FAF97 المزود بمحرك 15 كيلوواط عزم دوران يصل إلى 4300 نيوتن متر. .
نسبة التروس
تم تصميم سلسلة F97 بمرحلتين أو ثلاث مراحل أسنان وتوفر نطاقًا واسعًا من نسب التحويل:
| المعلمة | المبلغ |
|---|---|
| نسبت تبدیل تک گیربکس | 3.77 – 281.71 |
| نسبت تبدیل ترکیبی (دو مرحلهای) | 87 – 31,434 |
| أقصى سرعة الإدخال | تصل إلى 4500 دورة في الدقيقة (للمحركات المؤازرة) |
سعة التحميل الشعاعي المسموح بها (حمل معلق)
من أبرز مزايا سلسلة F (وخاصةً في الحجم F97) قدرتها العالية على تحمل الأحمال الشعاعية. ووفقًا للجداول الفنية لشركة SEW-Eurodrive، فإن الحد الأقصى المسموح به للحمل الشعاعي لطراز F97 يعتمد على سرعة الخرج وقدرة المحرك.
| سرعة الخرج (دورة في الدقيقة) | أقصى حمل شعاعي مسموح به (F97 بقدرة 3.0 كيلوواط) | أقصى حمل شعاعي مسموح به (F97 بقدرة 5.5 كيلوواط) |
|---|---|---|
| ≤ 10 | 34600 نيوتن | 29800 نيوتن |
| 25 | 37100 نيوتن | 35300 نيوتن |
| 40 | 33500 نيوتن | 31700 نيوتن |
| 60 | 29800 نيوتن | 28500 نيوتن |
| 90 | 26300 نيوتن | 25500 نيوتن |
| 130 | 23500 نيوتن | 22900 نيوتن |
| 280 | 18400 نيوتن | 17900 نيوتن |
| 500 | 14000 نيوتن | 12600 نيوتن |
المصدر: الجداول الفنية لشركة SEW-Eurodrive
نصيحة من خبير: مع انخفاض سرعة الدوران، تزداد قدرة التحميل الشعاعي المسموح بها. عند السرعات المنخفضة جدًا (≤ 10 دورات في الدقيقة)، يمكن لمحرك F97 تحمل أحمال شعاعية تصل إلى 38100 نيوتن. تُعد هذه الميزة بالغة الأهمية لتطبيقات مثل المصاعد الدلوية والناقلات الثقيلة. .
إصدارات متخصصة وتكوينات تثبيت
تصميم المحرك (FM97 / FAM97)
من أبرز ميزات سلسلة F97 وجود المحرض با نامهای FM97 (شافت توپر) و FAM97 (شافت توخالی) است. این نسخه برای کاربردهای میکسر، همزن، اختلاط و خمیرکن در صنایع شیمیایی، غذایی، دارویی و تصفیه آب طراحی شده است .
| ویژگی نسخه همزن | تحديد |
|---|---|
| سایزهای موجود در FM/FAM | 67 / 77 / 87 / 97 / 107 / 127 / 157 |
| محور محمل ممتد | تحمل بارهای شعاعی ویژه بالا در کاربردهای همزن |
| گستره نسبت تبدیل FM/FAM | 3.87 – 281.71 |
| حداکثر گشتاور خروجی FM/FAM | 870 – 20000 نيوتن متر |
| أقصى حمل شعاعي مسموح به (النسخة القياسية) | 35000 – 135000 نيوتن |
| خيارات إضافية | • درزگیر دوگانه (Double Oil Seal) روی خروجی برای محافظت بیشتر در برابر نشتی • حلمة تشحيم لإعادة تشحيم محامل الإخراج • محامل معززة على الجانب المقابل للمخرج لزيادة الحمل الشعاعي المسموح به، خاصة عند سرعات الإخراج العالية ونسب التحويل المنخفضة • تصميم البئر الجافة مزود بمستشعر تسرب لمنع تلوث المنتج في الصناعات الحساسة |
نسخه کاهش لقی (Reduced Backlash)
يمكن طلب علبة التروس من سلسلة F97 بالإصدارات التالية: تقليل التراخي تم تطوير هذا التصميم خصيصًا للتطبيقات التي تتطلب تحديد المواقع بدقة مثل الروبوتات وآلات CNC وأنظمة التعبئة والتغليف الدقيقة. .
| مواصفات نسخة تقليل التراخي | المبلغ |
|---|---|
| نطاق عزم الدوران الناتج | 87 – 18000 نيوتن متر |
| فرع دوراني (مثال) | 9 دقائق زاوية |
نسخة مقاومة للانفجار
يمكن استخدام علبة التروس من سلسلة F97 في اتمسفرهای بالقوه انفجاری تم تصميم هذه الإصدارات وفقًا لمعايير ATEX (التوجيه 2014/34/EU). :
| الميزات | تحديد |
|---|---|
| فئة الحماية | متوافق مع معايير ATEX/IECEx – فئة المعدات II2GD |
| المناطق المسموح بها (غاز) | المنطقة 1 والمنطقة 2 |
| المناطق المسموح بها (الغبار) | المنطقة 21 والمنطقة 22 |
| دمای سطح | کنترل شده برای جلوگیری از اشتعال |
| کاربردهای مجاز | سيور ناقلة، سلاسل ناقلة، مكابس، آلات بثق، ناقلات لولبية، رافعات جسرية |
تنوع في تكوين التثبيت
تتوفر ناقلة الحركة F97 في مجموعة متنوعة من التكوينات. :
| تصاعد نوع | رمز الإصدار | الميزات |
|---|---|---|
| قاعدة أرضية، عمود صلب | F97 | قياسي - التركيب على أساس مع قاعدة |
| قاعدة أرضية، عمود مجوف (مزود بمفتاح) | FA97 | نصب مستقیم روی محور متحرک |
| عمود مجوف مع قرص قابل للانكماش | FH97 | اتصال قدرتی با تحمل گشتاور بالا |
| شفة B5، عمود صلب | FF97 | توصيل مباشر بشفة المحرك – لا حاجة إلى وصلة |
| شفة B5، عمود مجوف | FAF97 | مجموعة شفة B5 ومخرج مجوف – تركيب مضغوط |
| شفة B14، عمود مجوف | FAZ97 | أبعاد أكثر إحكاما للمساحات المحدودة |
مواصفات وزن طرازات F97 المختلفة
يعتمد وزن علبة التروس F97 على تكوين التركيب. :
| نموذج | الوزن التقريبي (كجم) |
|---|---|
| FA97 (قاعدة أرضية + عمود مجوف) | 73 – 76 |
| FAF97 (شفة B5 + عمود مجوف) | FA97 + 21.7 = ~95 – 98 |
| F97 (قاعدة أرضية + عمود صلب) | FA97 + 7.5 = ~80 – 84 |
| FF97 (شفة B5 + عمود صلب) | FA97 + 40.3 = ~113 – 116 |
تزييت متخصص وحجم الزيت
حجم الزيت يعتمد على موضع التركيب
وفقًا لدليل SEW-Eurodrive الرسمي، يختلف حجم الزيت في علبة التروس F97 حسب موضع التركيب، ويوضح الجدول أدناه القيم الخاصة بسلسلة R (التي لها بنية تزييت مماثلة لسلسلة F بأحجام مماثلة). :
| تصاعد الموقف | حجم زيت F97 (لتر) |
|---|---|
| M1 | 6.5 / 8.1 |
| M2 | 11.9 |
| M3 | 11.2 |
| M4 | 14.0 |
| M5 | 11.2 |
| M6 | 6.6 |
توضيح: في الموضع M1، يتم سرد قيمتين، اعتمادًا على عدد مراحل الأسنان (مرحلتين أو ثلاث مراحل) ونسبة التحويل.
هشدار تخصصی در مورد تغییر موقعیت نصب
بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، يُحظر تغيير موضع تركيب علبة التروس دون استشارة شركة SEW.:
"لا تقم بتغيير موضع التركيب دون استشارة مسبقة مع شركة SEW-EURODRIVE، وإلا فإن حقوق المطالبة بموجب الضمان المحدود تصبح لاغية."
أسباب هذا التحذير هي:
-
تغير ملحوظ في حجم الزيت: كما هو موضح في الجدول أعلاه، فإن حجم الزيت في الموضع M4 (14.0 لترًا) يزيد عن ضعف حجم الزيت في الموضع M1 (6.5 لترًا).
-
ضبط صمام التنفس: يجب تغيير موضع صمام التهوية وفقًا لموضع التركيب.
-
الضمان وموافقة ATEX: إذا تم تغيير موضع التركيب دون استشارة SEW، فإن الموافقة المقاومة للانفجار (ATEX) تصبح غير صالحة.
الزيوت الموصى بها
| نوع الزيت | اللزوجة | سمات |
|---|---|---|
| CLP 220 (زيت معدني) | ISO VG 220 | قياسي – سعر اقتصادي – مناسب للظروف العادية |
| CLP HC 220 (زيت اصطناعي PAO) | ISO VG 220 | ثبات حراري عالٍ - نقطة انسكاب منخفضة - عمر خدمة يصل إلى 20000 ساعة (ضعف عمر الزيت المعدني) |
| زيت ذو لزوجة أعلى | ISO VG 320 / 460 | لدرجات الحرارة المحيطة المرتفعة (أعلى من 40 درجة مئوية) أو أحمال الصدمات الشديدة |
نصائح الخبراء من شركة راها جيربوكس: نظراً للكمية الكبيرة نسبياً من الزيت في محرك F97 (تصل إلى 14.0 لترًا)، فإن استخدام زيت اصطناعي CLP HC 220 يُعدّ الزيت الاصطناعي بديلاً فعالاً من حيث التكلفة للزيت المعدني. ورغم أن سعره المبدئي أعلى، إلا أن عمره التشغيلي المضاعف (20,000 ساعة مقابل 10,000 ساعة) وقدرته على تحمل درجات حرارة أعلى (حتى 100 درجة مئوية دون تقليل فترة تغيير الزيت) يقللان بشكل ملحوظ من التكلفة الإجمالية للصيانة.
درجة الحماية والظروف البيئية
تتوفر علبة التروس من سلسلة F97 بدرجات متفاوتة من الحماية. :
| درجة من الحماية | الميزات | الاستخدام المناسب |
|---|---|---|
| IP55 | الحماية من الغبار والرذاذ - قياسية | البيئات الصناعية النموذجية |
| IP65 (قابل للتحديث) | محكم الإغلاق تمامًا - مقاوم لرذاذ الماء | صناعة الأغذية، الغسيل المنتظم |
| IP66 (قابل للتحديث) | الحماية من نفاثات المياه عالية الضغط | بيئات شديدة الرطوبة |
درجة حرارة التشغيل المحيطة القياسية: تتراوح درجات الحرارة من -15 درجة مئوية إلى +40 درجة مئوية. وفي العينات الحقيقية، تم الإبلاغ أيضاً عن درجات حرارة محيطة تصل إلى +45 درجة مئوية وتنخفض إلى -20 درجة مئوية. .
فئة عزل المحرك: معيار الفئة F
ضوضاء التشغيل: ≤ 75 ديسيبل (A)
مقارنة بين الأحجام المختلفة لسلسلة F
لفهم أفضل لمكانة طراز F97 بين أحجام سلسلة F الأخرى، يوضح الجدول أدناه المواصفات الرئيسية:
| مقاس | أقصى عزم دوران (نيوتن متر) | نطاق الطاقة (كيلوواط) | نطاق نسبة التحويل |
|---|---|---|---|
| F57 | 600 | 0.18 – 5.5 | 3.77 – 281.71 |
| F67 | 820 | 0.18 – 11 | 3.77 – 281.71 |
| F77 | 1,500 | 0.37 – 11 | 3.77 – 281.71 |
| F87 | 3,000 | 0.75 – 22 | 3.77 – 281.71 |
| F97 | 18,000 | 0.12 – 200 | 3.77 – 281.71 |
| F107 | 18,000 | 0.12 – 200 | 3.77 – 281.71 |
| F127 | 18,000 | 0.12 – 200 | 3.77 – 281.71 |
| F157 | 18,000 | 0.12 – 200 | 3.77 – 281.71 |
مصدر:
تحليل: يُعدّ طراز F97 أحد المعالم البارزة في سلسلة F، وبعده استقرّ عزم الدوران الأقصى عند 18000 نيوتن متر حتى الحجم F157. ويكمن الاختلاف الرئيسي بين الحجمين F97 وF157 في قدرة التحميل الشعاعي و ابعاد فیزیکی هو.
التطبيقات الصناعية الشائعة
بفضل عزم الدوران العالي (حتى 18000 نيوتن متر)، والتصميم النحيف، وإمكانيات التركيب المرنة، تُستخدم علبة التروس F97 على نطاق واسع في الصناعات التالية:
| صناعة | تطبيق محدد |
|---|---|
| أنظمة النقل ومناولة المواد | ناقلات السلسلة الطويلة، ناقلات البرغي، مصاعد الدلو |
| صنعت سیمان و معدن | مغذيات ثقيلة، كسارات ثانوية |
| صناعة الصلب | بكرات نقل البليت، أنظمة تبريد الشرائط الدوارة |
| الصناعات الكيميائية والمعالجة | خلاطات ومفاعلات وآلات بثق صناعية كبيرة (إصدار FM97/FAM97) |
| صناعة الورق | أسطوانات التجفيف، آلات تفتيت اللب |
| صناعة السيارات | خطوط تجميع ثقيلة، أنظمة نقل الأجسام |
| معالجة المياه ومياه الصرف الصحي | أجهزة تهوية سطحية في البرك الكبيرة - إصدار FM97/FAM97 |
| صناعات الأغذية والأدوية (نسخة درايويل) | خلاطات صحية، خزانات تخمير – إصدار FM97/FAM97 بتصميم جاف ومستشعر تسرب |
| صناعة البلاستيك والمطاط | طاردات كبيرة (طاردات لولبية مفردة) |
| رافعات جسرية | أنظمة الحركة والرفع |
الخلاصة ونصائح الخبراء
علبة تروس حلزونية سلسلة SEW F97 هو حل عالمي قياسي لنقل الطاقة للتطبيقات الصناعية الثقيلة التي عزم دوران عالٍ، تصميم نحيف، وتركيب مرن بفضل عزم دوران أقصى يصل إلى 18000 نيوتن متر، ونسبة تحويل واسعة من 3.77 إلى 281.71، وقدرة تحميل شعاعية تصل إلى 38100 نيوتن متر (عند السرعات المنخفضة)، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات النقل والأسمنت والصلب والتعدين والكيميائية ومعالجة المياه والأغذية.
النقاط الرئيسية لاختيار وصيانة F97:
| نصيحة | نصائح الخبراء |
|---|---|
| اختيار عزم الدوران | مع الأخذ في الاعتبار عامل خدمة لا يقل عن 1.25 للتطبيقات المستمرة الثقيلة |
| تحميل شعاعي | استخدم جدول سعة الحمل الشعاعي بناءً على سرعة الإخراج وقوة المحرك - عند السرعات المنخفضة، يمكن لـ F97 التعامل مع أحمال ثقيلة للغاية. |
| تصاعد الموقف | تأكد من الموضع الدقيق للمفاتيح من M1 إلى M6 قبل الطلب - تغيير الموضع دون استشارة خبير سيؤدي إلى إلغاء الضمان ويتطلب تعديل كمية الزيت |
| تطبيق المحرك | إذا كان التثبيت على خزانات الخلط مطلوبًا، فاختر إصدار FM97/FAM97 (تصميم المحرك) مع محور محمل ممتد وحمل شعاعي مسموح به يصل إلى 135000 نيوتن. |
| الصناعات الحساسة للتسرب | في صناعات الأغذية والأدوية والكيماويات، يتم وصف الأدوية مع تصميم البئر الجافة واطلب جهاز استشعار التسرب |
| تطبيق دقيق | إذا كنت بحاجة إلى تحديد المواقع بدقة (الروبوتات، CNC)، فاطلب إصدار تقليل رد الفعل العكسي. |
| محیط انفجاری | يمكن طلب نسخة مقاومة للانفجار حاصلة على اعتماد ATEX للمناطق 1 و2 (غاز) و21 و22 (غبار). |
| التزييت | استخدام زيت CLP HC 220 الاصطناعي بدلاً من الزيت المعدني - على الرغم من ارتفاع سعره المبدئي، إلا أنه أكثر فعالية من حيث التكلفة نظرًا لعمره الافتراضي الذي يصل إلى 20000 ساعة (ضعف عمر الزيت المعدني). |
| نوع شافت خروجی | للمساحات المحدودة للغاية، اختر نسخة العمود المجوف مع أنظمة توصيل متنوعة (مفتاح، حلقة انكماش، TorqLOC®). |
| التركيب والإعداد | نظراً لوزن علبة التروس (بين 73 و 116 كجم حسب التكوين)، يجب أن يتم التركيب بواسطة فريق مؤهل مزود بمعدات رفع مناسبة. |
الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز F97 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج (صلب أو مجوف مع أنظمة توصيل متنوعة مثل المفتاح، وحلقة الانكماش، وTorqLOC®)، وموضع التركيب (من M1 إلى M6)، ومستوى الحماية، والمتطلبات البيئية الخاصة بمصنعكم (بما في ذلك إصدار المحرك FM97/FAM97، والتصميم الجاف المزود بمستشعر تسرب، وتقليل رد الفعل العكسي، ومقاومة الانفجار وفقًا لمعايير ATEX، أو إصدار محرك سيرفو CMP). كما يمكن لخبرائنا مساعدتكم في حساب الحمل القطري بدقة استنادًا إلى الجداول الفنية لشركة SEW، والتحقق من توافق الأبعاد مع المعدات الموجودة لديكم.
