الوصف

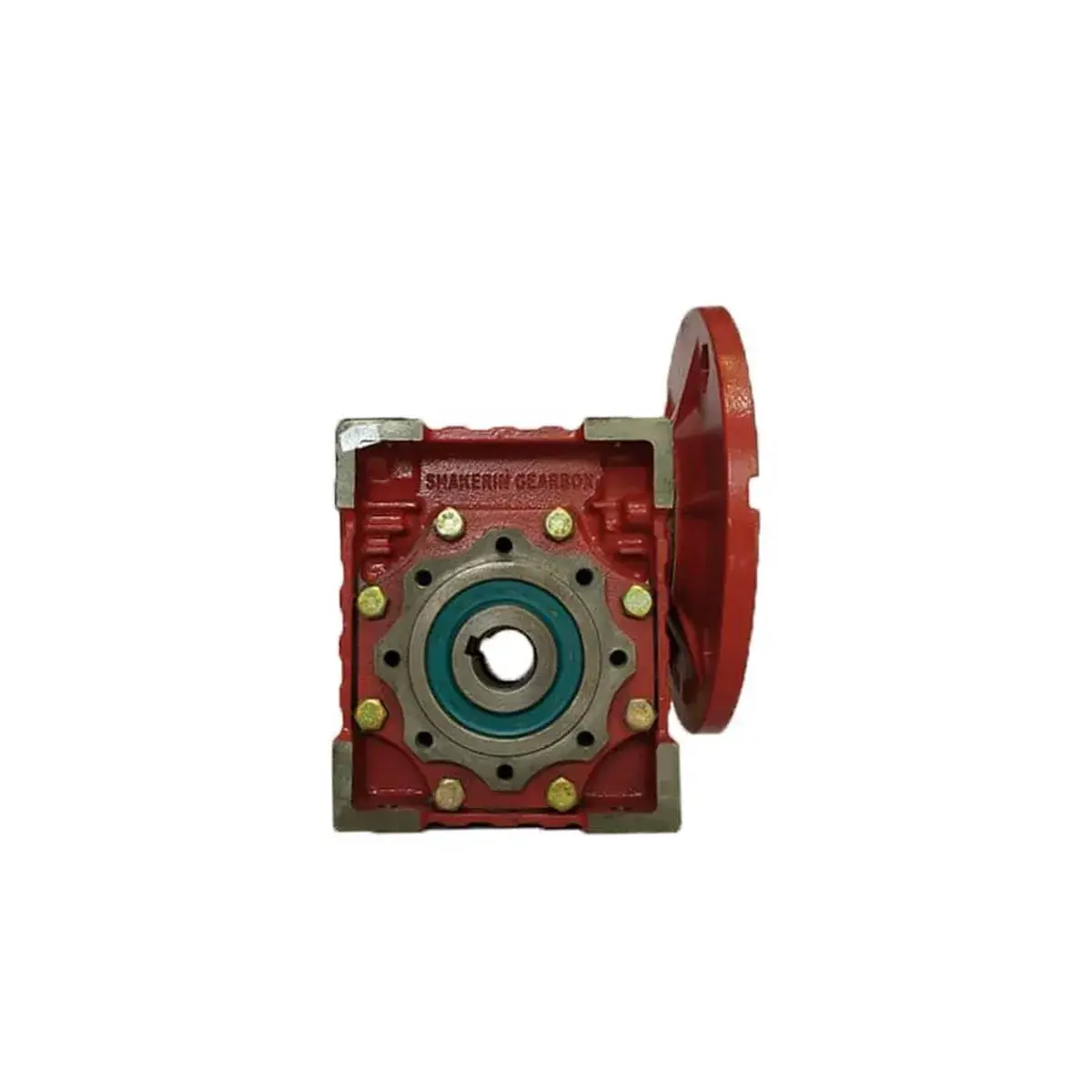

علبة التروس كتاب شاکرین حجم 50 القوقعة SHRV التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علب التروس الصناعية, شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس کتابی حلزونی SHRV سایز 50 بالنسبة للتطبيقات التي تتطلب تغییر جهت 90 درجه در فضاهای فوقالعاده محدود مع توان بسیار پایین (حداکثر 0.5-0.75 اسب) إنهم يعرضون علبة التروس هذه. أصغر أفراد الأسرة کتابی حلزونی شاکرین است و برای تجهیزاتی طراحی شده که حداکثر جمعوجوری و حداقل وزن اولویت اصلی است.
تفاوت سایز 50 با سایزهای 63، 90 و 110
| الميزات | سایز 50 | المقاس 63 | مقاس 90 | المقاس 110 |
|---|---|---|---|---|
| حجم علبة التروس | 50 (الأصغر) | 63 | 90 | 110 |
| قطر رمح المدخلات ، | 14، 19 میلیمتر | 19، 24 ملم | 24، 28 ملم | 24، 28 ملم |
| قطر رمح الإخراج | 71، 80 میلیمتر | 80، 90 ملم | 90، 100، 112 | 90، 100، 112 |
| الإطار المحركات الكهربائية ، أي ما يعادل | 20-25 (کوکترین) | 25 | 35 | 42 |
| الطاقة المدخلة المسموح بها | حداکثر ~0.5-0.75 اسب | ~1-1.5 اسب | حوالي 2-3 خيول | حوالي 4-5 خيول |
| الوزن | ~5-8 کیلوگرم | حوالي 8-12 كجم | حوالي 15-20 كجم | حوالي 25-35 كجم |
| التطبيق الرئيسي | تجهیزات فوقدقیق، رباتیک، ابزارآلات | تجهیزات دقیق، آزمایشگاهی | معدات صناعية صغيرة | تجهیزات متوسط |
المواصفات التقنية ، ونقل الكتاب شاکرین حجم 50 القوقعة SHRV
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | W – مكعب (سلسلة كتب حلزونية من SHRV) |
| حجم علبة التروس | 50 (کوچکترین سایز در این خانواده – فاصله مرکزی 50 میلیمتر) |
| نوع علبة التروس الصناعية | گیربکس حلزونی مکعبی (کتابی) – مینیاتوری / میکرو |
| قطر رمح المدخلات ، | 14 یا 19 میلیمتر (باریکترین گزینه در کل خانواده) |
| قطر رمح الإخراج | 71 یا 80 میلیمتر (کوچکترین شافت خروجی) |
| الإطار المحركات الكهربائية ، أي ما يعادل | 20-25 (کوچکترین فریم – مناسب موتورهای کداک و مینیاتوری) |
| مادة الهيكل (الجسم) | چدن (Cast Iron) – با وجود سایز میکرو، استحکام بالا |
| مادة التروس الدودية | النحاس (قياسي - مقاوم للتآكل) |
| مادة عمود الدودة | فولاذ سبائكي مع تقسية سطحية (58 HRC) |
| نوع مانع التسرب | ختم شعاعي + متاهة (بحجم مصغر) |
| نسبة التخفيض | من 1:5 إلى 1:100 (نطاق كامل - مشابه للأحجام الأكبر) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | نعم (بنسب أعلى من 1:40) |
| الطاقة المدخلة المسموح بها (الحد الأقصى) | ~0.5 تا 0.75 اسب بخار (حداکثر 550 وات) |
| عزم الدوران الناتج الاسمي | متناسب با سایز – حدود 20-80 نیوتنمتر (بسته به نسبت) |
جدول مقایسه چهار سایز کتابی حلزونی شاکرین (50، 63، 90، 110)
| معايير | سایز 50 | المقاس 63 | مقاس 90 | المقاس 110 | الخيار الأمثل لـ... |
|---|---|---|---|---|---|
| مساحة التركيب | فوقالعاده تنگ | بسیار تنگ | محدودة | متوسط | سایز 50 برای میکرو دستگاهها |
| قوة المحرك | تا 0.75 اسب | ما يصل إلى 1.5 حصان | ما يصل إلى 3 خيول | ما يصل إلى 5 خيول | سایز 50 برای موتورهای کوچک |
| عزم الدوران الناتج | 20-80 Nm | 50-150 Nm | 100-300 Nm | 200-500 Nm | سایز 50 برای بارهای سبک |
| الوزن | ~5-8 کیلوگرم | حوالي 8-12 كجم | حوالي 15-20 كجم | حوالي 25-35 كجم | سایز 50 سبکترین گزینه |
| السعر | ارزانترین | الاقتصادية | متوسط | الأغلى ثمناً | سایز 50 برای بودجه محدود |
| رمح المدخلات ، | 14-19mm | 19-24 ملم | 24-28 ملم | 24-28 ملم | سایز 50 برای شافتهای باریک |
| رمح الإخراج | 71-80mm | 80-90 ملم | 90-112 ملم | 90-112 ملم | سایز 50 برای اتصالات کوچک |
کاربردهای اصلی گیربکس کتابی حلزونی سایز 50 شاکرین
| الرقم | صناعة | المعدات المتصلة | دلیل انتخاب سایز 50 |
|---|---|---|---|
| 1 | رباتیک صنعتی | بازوهای رباتیک کوچک، مفاصل چرخشی | ابعاد مینیاتوری + دقت بالا |
| 2 | المعدات الطبية | تختهای برقی، دستگاههای جراحی رباتیک، پمپهای سرنگ | صدای بسیار کم + وزن سبک |
| 3 | ابزارآلات برقی صنعتی | دستگاههای موقعیتدهنده، میزهای دوار کوچک | جمعوجوری حداکثری |
| 4 | بوابات أوتوماتيكية خفيفة الوزن | کرکره برقی خانگی، درب پارکینگ ویلا | توان 0.5 اسب کافی + فضای نصب محدود |
| 5 | المختبرات | شیکرهای آزمایشگاهی، همزنهای کوچک، بالمیلهای میکرو | دقة عالية + أبعاد مصغرة |
| 6 | تجهیزات خورشیدی | ردیاب خورشیدی کوچک (Solar Tracker خانگی) | گشتاور کافی + مصرف برق بسیار پایین |
| 7 | دستگاههای بستهبندی میکرو | نوار نقالههای بسیار کوچک، دستگاههای لیبلزن | التصميم المدمج مطلوب |
| 8 | مدلسازی صنعتی و شبیهساز | شبیهسازهای پرواز، دستگاههای آموزشی | نسبت قدرت به وزن بالا |
| 9 | تجهیزات عکاسی و فیلمبرداری صنعتی | پنو تیلتهای سنگین، دوربینهای مداربسته صنعتی | حرکت نرم و دقیق |
| 10 | دریچههای هواساز (دمپر) | اپراتور دریچههای هواساز ساختمانهای هوشمند | گشتاور کافی + ابعاد جمعوجور |
مزایای گیربکس کتابی سایز 50 نسبت به سایزهای بزرگتر
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | ابعاد میکرو → نصب در هر جایی | فاصله مرکزی 50mm → کوچکترین گیربکس کتابی صنعتی موجود |
| 2 | وزن بسیار کم (5-8 کیلوگرم) | محمول بيد واحدة – مناسب برای تجهیزات پرتابل |
| 3 | قیمت اقتصادیترین گزینه در خانواده | حدود 50% ارزانتر از سایز 110 |
| 4 | شافت ورودی 14 میلیمتر (اختیاری) | باریکترین شافت – مناسب برای موتورهای میکرو |
| 5 | شافت خروجی 71 میلیمتر (اختیاری) | کوچکترین شافت خروجی – برای اتصالات ریز |
| 6 | استهلاك منخفض جداً للطاقة | توان حداکثر 0.75 اسب → قبض برق ناچیز |
| 7 | اینرسی چرخشی حداقلی | پاسخ فوقالعاده سریع – مناسب برای استارت/استاپ مکرر |
| 8 | صدای کاری بسیار کم (<50 دسیبل) | بیصداترین عضو خانواده – مناسب محیطهای حساس مانند بیمارستان و آزمایشگاه |
جدول مشخصات شافتهای ورودی و خروجی سایز 50
| خيار | عمود الإدخال (القطر) | عمود الإخراج (القطر) | الاستخدام المناسب |
|---|---|---|---|
| 1 | 14 مم | 71 میلیمتر | توان بسیار پایین (تا 0.33 اسب)، فضای فوقالعاده محدود |
| 2 | 14 مم | 80 مم | توان پایین (0.33-0.5 اسب) |
| 3 | 19 ملم | 71 میلیمتر | توان متوسط در این سایز (0.5-0.75 اسب) |
| 4 | 19 ملم | 80 مم | حداکثر گشتاور در سایز 50 |
نقطة رئيسية: رمح المدخلات ، 14 میلیمتری منحصراً در سایز 50 وجود دارد و برای اتصال به موتورهای میکرو و کداک با شافت باریک طراحی شده است. این ویژگی در هیچ سایز دیگری موجود نیست.
جدول گشتاور خروجی تقریبی بر اساس نسبت کاهش (سایز 50)
| نسبة التخفيض | سرعة الخرج (دورة في الدقيقة) | العزم التقريبي (نيوتن متر) | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~20 | نوار نقالههای میکرو، دستگاههای بستهبندی سریع |
| 1:20 | 75 | ~40 | میکسرهای آزمایشگاهی کوچک |
| 1:30 | 50 | ~55 | أبواب أوتوماتيكية خفيفة الوزن |
| 1:40 | 37.5 | ~65 | جهاز تتبع شمسي، مضخات جرعات صغيرة |
| 1:60 | 25 | ~75 | معدات دقيقة منخفضة التكلفة |
| 1:80 | 18.75 | ~80 (كحد أقصى) | مصاعد صغيرة، وحدات معالجة الهواء |
خاصية القفل الذاتي في المقاس 50 (قفل ذاتي)
| نسبة التخفيض | هل هو ذاتي القفل؟ | شرح المقاس 50 |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | للتطبيقات التي تتطلب دورانًا حرًا في كلا الاتجاهين |
| من 1:20 إلى 1:30 | يعتمد ذلك على التصميم. | استعلام لازم از شرکت رهاگیربکس |
| من 1:40 إلى 1:100 | نعم | آمن للاستخدام في التطبيقات الرأسية الخفيفة (مثل مصاريع النوافذ المنزلية) |
⚠️ نصيحة للسلامة: المقاس 50 مناسب للرفع الثقيل، ونقل الأشخاص، أو الأحمال التي تزيد عن 50 كجم غير مصمماستفسر من شركة Rahagirbox عن الحد الأقصى للحمولة المسموح بها.
الخلاصة: ما هو حجم الكتاب الحلزوني المناسب لك؟
| شروطك | علبة التروس صالح | تفسير |
|---|---|---|
| مساحة تركيب محدودة للغاية (صغيرة) | سایز 50 | أصغر خيار ممكن في السوق |
| قوة محركك أقل من 0.75 حصان. | سایز 50 | الأحجام الكبيرة مبالغ فيها. |
| لديك ميزانية محدودة للغاية. | سایز 50 | الخيار الأكثر اقتصادية للعائلة |
| تريد تغيير ناقل الحركة بيد واحدة. | سایز 50 | الوزن 5-8 كجم |
| أنت بحاجة إلى عمود إدخال بقطر 14 مم. | سایز 50 | متوفر بهذا المقاس فقط. |
| أنت بحاجة إلى عزم دوران يزيد عن 100 نيوتن متر. | المقاس 90 أو 110 | يبلغ الحد الأقصى لحجم 50 80 نيوتن متر |
| قوة محركك تتراوح بين 1 و 1.5 حصان. | المقاس 63 | المقاس 50 ضعيف بالنسبة لهذه القوة. |
| للأبواب الأوتوماتيكية الصناعية الثقيلة | المقاس 90 أو 110 | المقاس 50 مخصص فقط للأبواب المنزلية الخفيفة |
| أنت بحاجة إلى عمود إخراج أكبر من 90 مم. | المقاس 90 أو 110 | يبلغ الحد الأقصى للمقاس 50 80 مم. |
دليل طلب علبة تروس شاكرين مقاس 50
للاستعلام عن السعر والطلب الدقيق، يرجى تقديم المعلومات التالية:
| الرقم | المعلمة | القيمة المقترحة / الشرح |
|---|---|---|
| 1 | قطر عمود الإدخال المطلوب | 14 مم (ميكرو) / 19 مم (قياسي) |
| 2 | قطر عمود الإخراج المطلوب | 71 مم / 80 مم |
| 3 | إطار محرك مكافئ | 20-25 (أصغر حجم) |
| 4 | نسبة التخفيض المطلوبة | من 1:5 إلى 1:100 |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا (إذا كانت الإجابة نعم، النسبة أعلى من 1:40) |
| 6 | قوة المحرك المدخلة (حصان) | الحد الأقصى للقوة 0.5-0.75 حصان (أكثر من ذلك ← يوصى بالحجم 63) |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | الظروف البيئية | الغبار، الرطوبة، درجة حرارة البيئة المحيطة |
| 9 | الطلب النهائي | الروبوتات، والمعدات الطبية، والأبواب المنزلية الأوتوماتيكية، والمختبرات، وما إلى ذلك. |
نصائح صيانة علبة التروس الحلزونية مقاس 50
| الرقم | فعل | الفترة الزمنية | شرح خاص للمقاس 50 |
|---|---|---|---|
| 1 | تغيير زيت علبة التروس | كل 12 شهرًا | مستوى الزيت منخفض جداً (حوالي 0.2-0.3 لتر) |
| 2 | فحص التروس النحاسية للتأكد من عدم وجود تآكل | كل 12 شهرًا | قم بالفحص عند مستوى طاقة قريب من الحد الأقصى. |
| 3 | فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل ستة أشهر | بسبب صغر حجمها، فإن أي تسرب يكون ملحوظاً. |
| 4 | قياس درجة حرارة الجسم | الشهري | تشير درجات الحرارة التي تتجاوز 75 درجة إلى وجود مشكلة. |
| 5 | فحص ارتخاء عمود الإخراج | السنوي | لقی مجاز کمتر از 0.03 میلیمتر |
| 6 | التنظيف العام | كل 3 أشهر | باستخدام قطعة قماش جافة - لا حاجة لأدوات خاصة |
الخلاصة النهائية: عائلة علب التروس الحلزونية الدائرية شاكرين (SHRV)
| مقاس | المسافة المركزية | رمح المدخلات ، | رمح الإخراج | إطار المحرك | القدرة المسموح بها | الوزن التقريبي | التطبيق الرئيسي |
|---|---|---|---|---|---|---|---|
| 50 | 50mm | 14-19mm | 71-80mm | 20-25 | ~0.5-0.75 HP | ~5-8 kg | المعدات الطبية الدقيقة والروبوتات |
| 63 | 63mm | 19-24 ملم | 80-90 ملم | 25 | حوالي 1-1.5 حصان | ~8-12 kg | مختبر مصغر |
| 90 | 90 ملم | 24-28 ملم | 90-112 ملم | 35 | ~2-3 حصان | ~15-20 kg | معدات صناعية صغيرة |
| 110 | 110 ملم | 24-28 ملم | 90-112 ملم | 42 | ~4-5 حصان | حوالي 25-35 كجم | المعدات المتوسطة والثقيلة |
لعرض علبة التروس, حلزونية MVF العادي شاکرین حجم 250 إلى الصفحة ، انظر.
المواصفات التقنية ، ونقل الكتاب شاکرین حجم 50 القوقعة SHRV
