علبة التروس رمح مستقيم خياطة سلسلة R87

الوصف

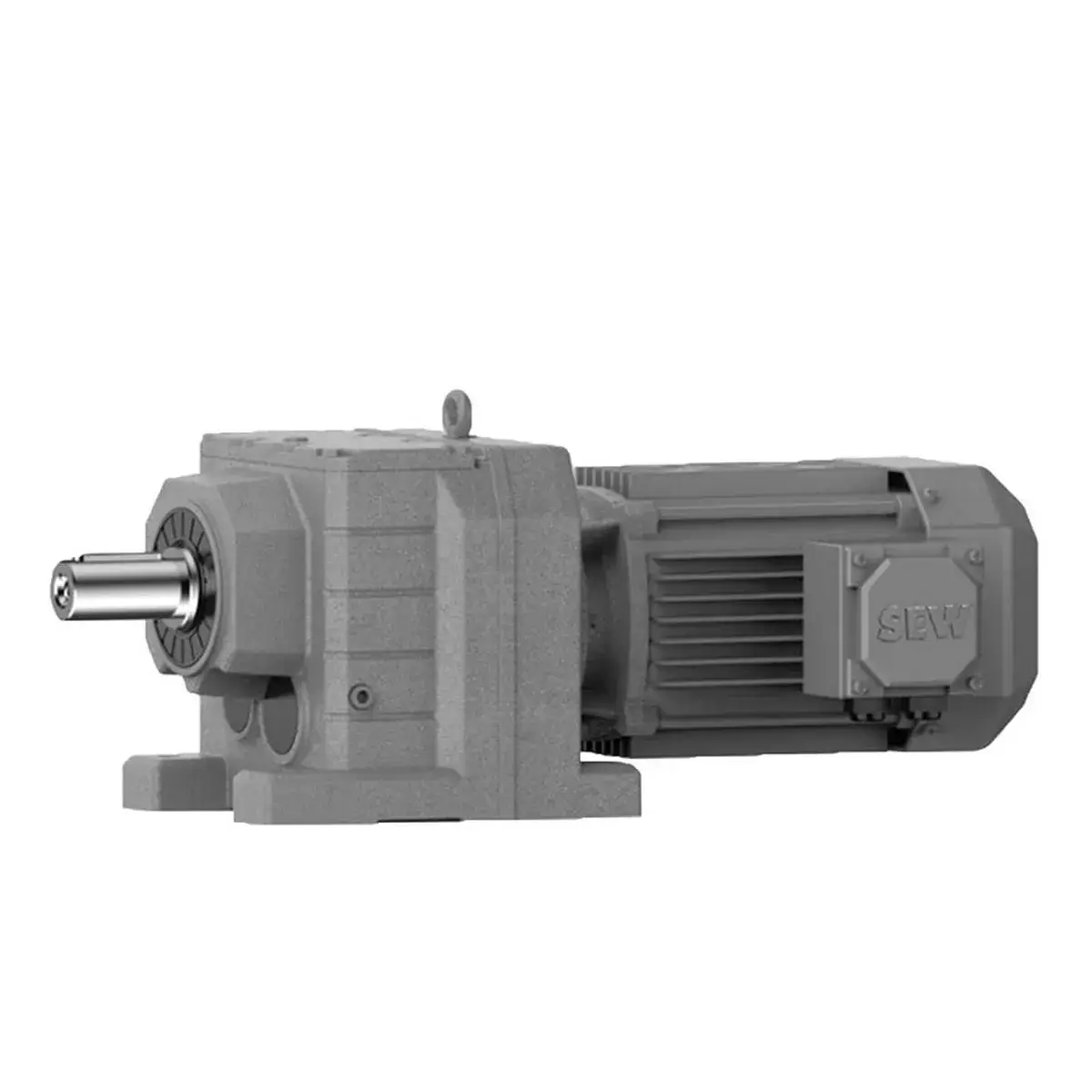

در خانواده گیربکس‌های هم‌محور (Inline Helical) SEW-Eurodrive، مدل R87 نقطه عطفی است که از مرز گیربکس‌های توان متوسط عبور کرده و وارد قلمرو گیربکس‌های صنعتی سنگین می‌شود. این گیربکس با طراحی هم‌محور (شافت ورودی و خروجی در یک راستا)، راهکاری ایده‌آل برای کاربردهایی است که به توان بالا، گشتاور قابل توجه و بازدهی حداکثری نیاز دارند، بدون آنکه زاویه انتقال قدرت تغییر کند. در این مقاله، مشخصات فنی دقیق، ظرفیت‌های عملیاتی، الزامات روانکاری و کاربردهای صنعتی این گیربکس را بررسی می‌کنیم. برای کسب اطلاعات بیشتر درمورد رمح علبة التروس مباشرة  و سفارش ساخت این گیربکس، به صفحه آن رجوع کنید.

جایگاه مدل R87 در خانواده سری R

تشير سلسلة R في منتجات SEW-Eurodrive إلى علب التروس. وحدات تروس حلزونية مضمنة اختصاص دارد، جایی که شافت ورودی و خروجی کاملاً در یک راستا قرار می‌گیرند . این طراحی، مستقیم‌ترین و ساده‌ترین مسیر انتقال قدرت را با حداکثر بازدهی ممکن فراهم می‌کند.

نموذج R87 در سایزهای بزرگ این خانواده قرار دارد. بر اساس جداول فنی SEW، سایزهای سری R شامل 07، 17، 27، 37، 47، 57، 67، 77، 87، 97، 107، 127، 137، 147 و 167 هستند . سایز 87 به عنوان نقطه ورود به دسته گیربکس‌های توان بالا در نظر گرفته می‌شود و انتخابی ایده‌آل برای کاربردهای سنگین صنعتی است.

مشخصات فنی کلیدی گیربکس R87

سعة عزم الدوران وقوة الإخراج

گیربکس R87 در کلاس توان سنگین قرار می‌گیرد و جهشی قابل توجه نسبت به مدل قبلی خود (R77) دارد:

نصيحة من خبير: مدل R87 با گشتاور 1,550 نیوتن‌متر، جهشی حدود 100 درصدی نسبت به مدل قبلی خود (R77 با حدود 820 نیوتن‌متر) دارد . این افزایش قابل توجه، R87 را به نقطه عطفی در سری R تبدیل می‌کند که برای کاربردهای صنعتی سنگین ایده‌آل است.

نسبة التروس

سری R87 با دو یا سه طبقه دندانه طراحی شده و نسبت‌های تبدیل گسترده‌ای ارائه می‌دهد:

قطر شافت خروجی و مشخصات فیزیکی

سعة التحميل الشعاعي المسموح بها (حمل معلق)

یکی از معیارهای کلیدی در انتخاب گیربکس‌های سنگین، حداکثر بار شعاعی قابل تحمل روی شافت خروجی است:

مقایسه تخصصی: SEW R87 در مقابل Motovario H080

برای درک بهتر موقعیت رقابتی R87، مقایسه آن با مدل معادل برند Motovario مفید است :

تحليل: مدل SEW R87 از نظر نطاق نسبة التحويل برتری قابل توجهی نسبت به رقیب ایتالیایی دارد (نسبت حداکثر 246.54 در مقابل 222.78)، که امکان تنظیم دقیق‌تر سرعت خروجی را فراهم می‌کند. در سایر پارامترها، دو برند عملکرد نزدیکی به یکدیگر دارند و از نظر ابعادی کاملاً قابل تعویض (Interchangeable) هستند.

نسخه تخصصی همزن (Agitator Design)

یکی از قابلیت‌های تخصصی سری R87، وجود نسخه همزن (Agitator Design) با نام RM.. است . این نسخه برای کاربردهای میکسر، همزن، اختلاط و خمیرکن (Mixing, Agitating, Blending, Kneading) طراحی شده و دارای ویژگی‌های زیر است :

نصيحة من خبير: في نسخة المحرك R87، لا حاجة إلى محمل منفصل لعمود المحرك، كما أن أبعاد الشفة والعمود متوافقة مع المعايير الشائعة، مما يسهل عملية التركيب. .

موقعیت‌های نصب استاندارد (M1 تا M6)

SEW-Eurodrive شش موقعیت نصب استاندارد M1 تا M6 را برای گیربکس‌های سری R تعریف کرده است :

هشدار تخصصی در مورد تغییر موقعیت نصب

بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، يتطلب تغيير موضع تركيب وحدات التروس من سلسلة R استشارة خدمة عملاء SEW. . دلایل این هشدار عبارتند از:

1. تغییر حجم روغن: تتطلب أوضاع التركيب المختلفة كميات مختلفة من الزيت.

2. ضبط صمام التنفس: يجب تغيير موضع صمام التهوية وفقًا لموضع التركيب.

3. الضمان وموافقة ATEX: إذا تم تغيير موضع التركيب دون استشارة شركة SEW، فإن الموافقة المقاومة للانفجار (ATEX) تصبح غير صالحة ويصبح الضمان لاغياً.

نصائح الخبراء من شركة راها جيربوكس: إذا كنت تخطط لتغيير موضع تركيب علبة تروس R87 (على سبيل المثال، من M1 إلى M4 أو إلى M5/M6)، فتأكد من استشارة خبرائنا قبل اتخاذ أي إجراء. قد يؤدي تغيير موضع التركيب بشكل غير صحيح إلى تلف المحامل قبل الأوان، وتسرب الزيت، وإلغاء الضمان.

تزييت متخصص وحجم الزيت

وفقًا لدليل SEW-Eurodrive الرسمي، يختلف حجم الزيت في علبة التروس R87 حسب موضع التركيب. :

الزيوت الموصى بها

نصائح الخبراء من شركة راها جيربوكس: بالنسبة لعلبة التروس R87 المستخدمة في التطبيقات الشاقة، فإن استخدام الزيوت الاصطناعية (مثل CLP HC 220) بدلاً من الزيوت المعدنية يزيد من عمرها الافتراضي حتى الضعف، ويطيل فترات تغيير الزيت إلى 10000 ساعة تشغيل. كما يُنصح بشدة باستخدام الزيوت الاصطناعية في وضعيتي التركيب M3 وM6 اللتين تتطلبان كمية أكبر من الزيت (تصل إلى 6 لترات) نظرًا لثباتها الحراري العالي.

إصدار محرك سيرفو (R87 مع CMP..)

يمكن تجهيز علبة التروس R87 بـ محركات سيرفو من سلسلة CMP لتطبيقات تحديد المواقع الدقيقة مواصفات هذا التكوين:

درجة الحماية والظروف البيئية

تتوفر علبة التروس من سلسلة R87 بدرجات حماية مختلفة:

درجة حرارة التشغيل المحيطة القياسية: من -15 درجة إلى +40 درجة مئوية.

الهيكل الداخلي ومواصفات المواد

استنادًا إلى المواصفات الفنية المعلنة لسلسلة R87 :

قابلیت ضد انفجار (Explosion-Proof)

يمكن استخدام علبة التروس R87 (وإصدار المحرك RM87) في اتمسفرهای بالقوه انفجاری لديه تم تصميم هذه الإصدارات وفقًا لمعايير ATEX/IECEx وتتضمن الميزات التالية:

ملاحظة: في النسخة المقاومة للانفجار، يتطلب أي تغيير في موضع التركيب إعادة موافقة من قبل SEW، وإلا سيتم إبطال موافقة ATEX. .

التطبيقات الصناعية الشائعة

بفضل عزم الدوران العالي (حتى 2500 نيوتن متر)، والتصميم المحوري، والموثوقية، تُستخدم علبة التروس R87 على نطاق واسع في الصناعات التالية:

الخلاصة ونصائح الخبراء

رمح علبة التروس مباشرة سلسلة SEW R87 هو حل عالمي قياسي لنقل الطاقة للتطبيقات الصناعية الثقيلة التي تصميم محوري، عزم دوران عالٍ وموثوقية ممتازة بفضل عزم دوران يصل إلى 2500 نيوتن متر، ونسبة تحويل واسعة تصل إلى 289.74، وقطر عمود الإخراج 50 مم، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات الأسمنت والصلب والتعدين والكيماويات والسيارات.

النقاط الرئيسية لاختيار وصيانة R87:

الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز R87 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، وموضع التركيب (من M1 إلى M6)، ومستوى الحماية، والمتطلبات البيئية الخاصة بمصنعكم (بما في ذلك المحركات، والأنظمة المقاومة للانفجار، وأنظمة المؤازرة). كما يضمن خبراؤنا التوافق التام في الأبعاد في حال الحاجة إلى استبداله بعلامات تجارية أخرى (مثل Motovario).
