الوصف

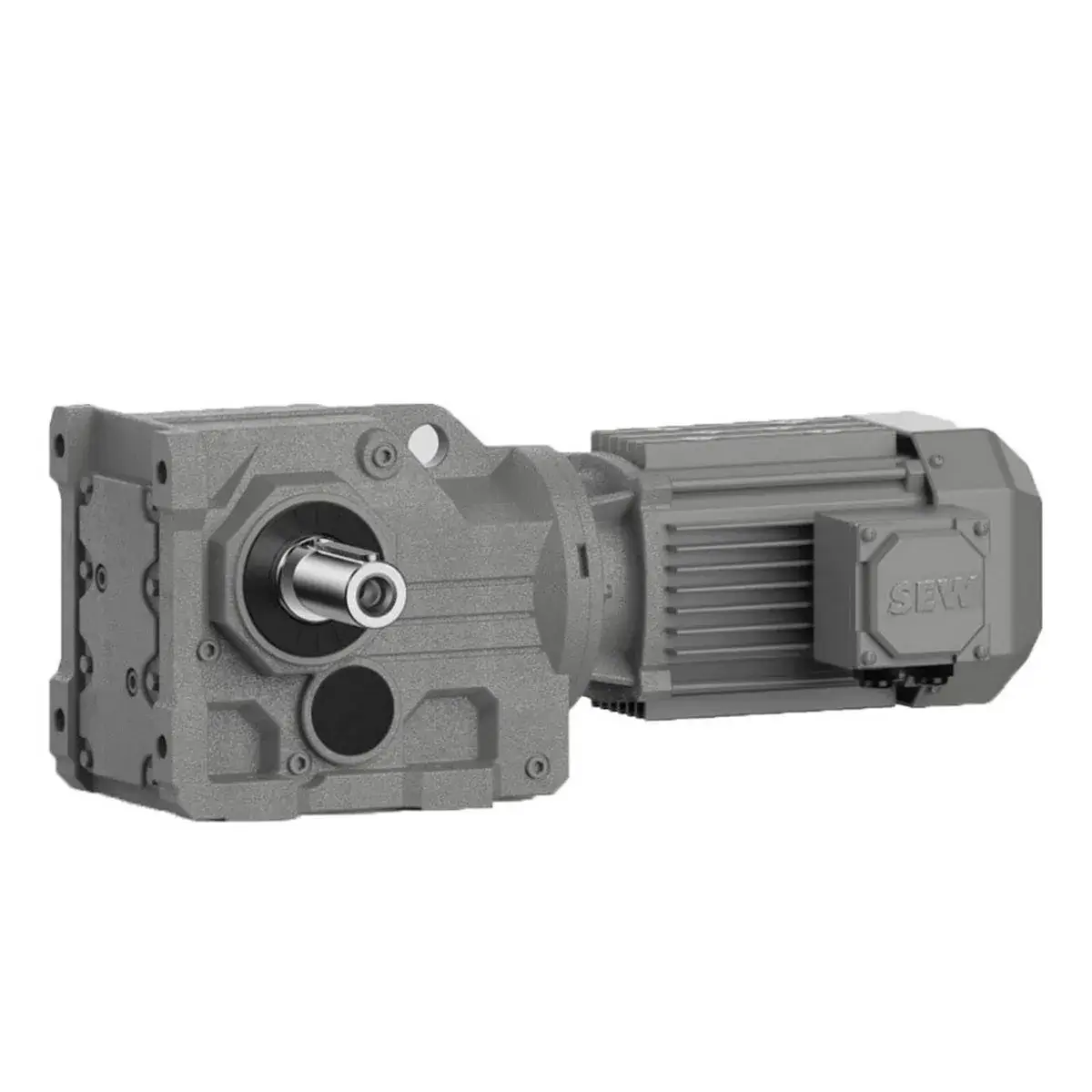

در خانواده گیربکسهای مارپیچ-مخروطی (Helical-Bevel) SEW-Eurodrive، نقطهای کلیدی وجود دارد که در آن ظرفیت گشتاور جهشی قابل توجه پیدا میکند و گیربکس از رده «متوسط» وارد رده «نیمهسنگین» میشود. مدل K77 دقیقاً همین نقطه جهش است. این گیربکس پلی است میان سایز K67 با گشتاور 820 نیوتنمتر و سایزهای بالاتر مانند K87 با گشتاور 2700 نیوتنمتر. در این مقاله، مشخصات فنی دقیق، قابلیتهای عملیاتی، الزامات نصب و کاربردهای صنعتی گیربکس سنتحقق من الأمر.
جایگاه مدل K77 در خانواده سری K
تشير سلسلة K في منتجات SEW-Eurodrive إلى علب التروس. شطف حلزوني مخصص مع مخرج بزاوية 90 درجة . این خانواده برای کاربردهایی طراحی شده که محور ورودی و خروجی باید عمود بر هم باشند؛ ویژگیای که در فضاهای محدود و چیدمانهای فشرده صنعتی حیاتی است .
نموذج K77 دقیقاً در میانه سایزهای سنگینتر این خانواده قرار دارد. سایزهای سری K شامل 37، 47، 57، 67، 77، 87، 97، 107، 127، 157، 167 و 187 هستند . سایز 77 به عنوان نقطه جهش اصلی در نظر گرفته میشود که پس از آن ظرفیت گشتاور و ابعاد فیزیکی جهش قابل توجهی پیدا میکند.
مشخصات فنی کلیدی گیربکس K77
سعة عزم الدوران وقوة الإخراج
گیربکس K77 در کلاس توان نیمهسنگین قرار میگیرد و جهشی قابل توجه نسبت به مدل قبلی خود دارد:
| المعلمة | قيمة السمة |
|---|---|
| أقصى عزم دوران ناتج (Mamax) | 1,550 نیوتنمتر (Nm) |
| نطاق قوة المحرك | 0.12 – 15 کیلووات |
| گشتاور نامی نمونه (مدل KA77/A/T) | 1,300 – 1,800 نیوتنمتر |
| نمونه واقعی (نسبت 113.56:1) | 1,550 نیوتنمتر |
نصيحة من خبير: مدل K77 با گشتاور 1,550 نیوتنمتر، جهشی حدود 89 درصدی نسبت به مدل قبلی خود (K67 با 820 نیوتنمتر) دارد . این افزایش قابل توجه، K77 را به نقطه عطفی در سری K تبدیل میکند که برای کاربردهای نیمهسنگین تا سنگین ایدهآل است.
نسبة التروس
سری K77 با دو یا سه طبقه دندانه طراحی شده و نسبتهای تبدیل متنوعی ارائه میدهد:
| المعلمة | المبلغ |
|---|---|
| نسبة التحويل (أنا) | 7.24 – 192.18 |
| نسبت تبدیل نمونه (مدل KA77/A/T) | 3.77 – 289.74 |
| نسبت تبدیل نمونه واقعی | 113.56:1 |
| سرعت خروجی نمونه | 3.2 تا 16 دور بر دقیقه |
| نطاق سرعة الإخراج | 0.1 – 500 دور بر دقیقه |
این گستره وسیع، امکان تنظیم دقیق سرعت خروجی را از کاربردهای پرسرعت تا بسیار کمسرعت فراهم میکند.
قدرة التحميل الشعاعي ومواصفات العمود
بر اساس نمونههای واقعی و مستندات فنی، مشخصات کلیدی شافت به شرح زیر است:
| مميزة | المبلغ |
|---|---|
| قطر عمود الإخراج (القلاب) | 50 مم |
| وزن نمونه (K77 AM 112) | 66 کیلوگرم |
| وزن نمونه دیگر (K77 DT90L4) | 82.4 کیلوگرم |
| ابعاد نمونه (L-W-H) | 440 × 200 × 290 میلیمتر |
الكفاءة الميكانيكية
سیستم دندانه هلیکال-مخروطی در گیربکس K77 بازدهی بسیار بالایی ارائه میدهد:
| مميزة | المبلغ |
|---|---|
| بازدهی دو طبقه (2-stage) | 96% |
| بازدهی سه طبقه (3-stage) | 94% |
| بازدهی کلی اعلامشده | حتى 95% |
این بازدهی بالا به معنای اتلاف انرژی کم و در نتیجه کاهش هزینههای برق مصرفی در طول عمر تجهیزات است.
تنوع در پیکربندی نصب و نسخههای مختلف
انواع مدلهای سری K77
گیربکس K77 در پیکربندیهای متنوعی عرضه میشود که هر کدام کد خاص خود را دارند :
| تصاعد نوع | رمز الإصدار | الميزات |
|---|---|---|
| قاعدة أرضية، عمود صلب | K77 | استاندارد – نصب روی فونداسیون |
| پایه زمینی، شافت توخالی | KA77 | نصب مستقیم روی محور متحرک |
| شافت توخالی با بازوی گشتاور (Torque-Arm) | KT77 | نصب با بازوی عکسالعمل گشتاور |
| عمود مجوف مع قرص قابل للانكماش | KH77 | اتصال قدرتی با تحمل گشتاور بالا |
| شفة B5، عمود صلب | KF77 | اتصال مباشر بشفة المحرك |
| شفة B5، عمود مجوف | KAF77 | مجموعة الفلنجة والمخرج المجوف |
نسخه ویژه KT77 با بازوی گشتاور
نموذج KT77 یک پیکربندی خاص از خانواده K است که برای نصب با بازوی گشتاور (Torque-Arm Mount) طراحی شده است. مشخصات یک نمونه واقعی از این مدل به شرح زیر است :
| مشخصه مدل KT77 | المبلغ |
|---|---|
| المحرك | DRN100L4/BE5HR/MM30 |
| قوة المحرك | 3.7 کیلووات (5 اسببخار) |
| سرعت ورودی | 1,700 – 2,800 دور بر دقیقه |
| سرعة الإخراج | 95 – 16 دور بر دقیقه |
| نسبت تبدیل کل (i) | 17.87 / پیوسته |
| عزم الدوران الناتج | 370 نیوتنمتر |
| ضریب سرویس SEW-FB | 3.90 |
| ولوم روغن | 2.10 لیتر (CLP HC 220 سنتتیک) |
| درجة من الحماية | IP54 |
| کلاس بازدهی موتور | IE3 |
| الفرامل | BE5 با گشتاور 40 نیوتنمتر |
| تحرير الفرامل اليدوي | دارد (HR) |
نصيحة من خبير: نصب با بازوی گشتاور (Torque-Arm) یکی از رایجترین روشهای نصب گیربکسهای سری K است که در آن نیازی به پایه یا فلنج جداگانه نیست و گیربکس مستقیماً روی محور متحرک سوار میشود .
موقعیتهای نصب و الزامات ویژه
موقعیتهای استاندارد M1 تا M6
حددت شركة SEW-Eurodrive ستة مواضع تثبيت قياسية من M1 إلى M6 لعلب التروس من سلسلة K. وتشمل هذه الحالات ما يلي:
| موضع | نحوه نصب |
|---|---|
| M1 | قاعدة تثبيت سفلية، عمود إخراج أفقي إلى اليمين |
| M2 | قاعدة تثبيت سفلية، عمود إخراج أفقي إلى اليسار |
| M3 | قاعدة تثبيت علوية (للتعليق) |
| M4 | تركيب رأسي مع توجيه عمود الإخراج لأسفل |
| M5 | تركيب رأسي مع توجيه عمود الإخراج لأعلى |
| M6 | قاعدة تثبيت جانبية |
هشدار تخصصی در مورد تغییر موقعیت نصب
بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، تغییر موقعیت نصب گیربکسهای سری K نیازمند مشورت با خدمات مشتری SEW است . دلایل این هشدار عبارتند از:
-
تغییر حجم روغن: تتطلب أوضاع التركيب المختلفة كميات مختلفة من الزيت.
-
ضبط صمام التنفس: يجب تغيير موضع صمام التهوية وفقًا لموضع التركيب.
-
الضمان وموافقة ATEX: إذا تم تغيير موضع التركيب دون استشارة SEW، فإن الموافقة المقاومة للانفجار (ATEX) تصبح غير صالحة. .
نصائح الخبراء من شركة راها جيربوكس: إذا كنت تخطط لتغيير موضع تركيب علبة تروس K77 (على سبيل المثال، من M1 إلى M4 أو إلى M5/M6)، فتأكد من استشارة خبرائنا قبل اتخاذ أي إجراء. قد يؤدي تغيير موضع التركيب بشكل غير صحيح إلى تلف المحامل قبل الأوان، وتسرب الزيت، وإلغاء الضمان.
روانکاری تخصصی
حجم الزيت يعتمد على موضع التركيب
يعتمد حجم الزيت المطلوب لعلبة التروس K77 على موضع التركيب. في حالة طراز KT77، يكون حجم الزيت 2.10 لتر وقد ورد في التقارير .
الزيوت الموصى بها
استنادًا إلى طراز KT77 الفعلي، فإن الزيت المستخدم من النوع CLP HC 220 (زيت صناعي) قد كان هذا الزيت هو زيت صناعي قائم على مادة PAO (بولي ألفا أوليفين) وله المزايا التالية:
| الميزات | ميزة |
|---|---|
| استقرار حراري عالي | أداء جيد في درجات حرارة عالية تصل إلى +80 درجة |
| نقطة انسكاب منخفضة | أداء ممتاز في درجات حرارة منخفضة تصل إلى -40 درجة |
| مدة صلاحية طويلة | فترات تغيير الزيت تصل إلى 10000 ساعة |
| مقاومة الأكسدة | يقلل من تكوّن الحمأة والأحماض |
مقارنة بين أحجام سلسلة K المختلفة
لفهم أفضل لمكانة K77 بين أحجام سلسلة K الأخرى، يوضح الجدول أدناه المواصفات الرئيسية. :
| مقاس | گشتاور نامی (Nm) | نطاق الطاقة (كيلوواط) | نطاق نسبة التحويل |
|---|---|---|---|
| K37 | 200 | 0.12 – 3 | 3.98 – 106.38 |
| K47 | 400 | 0.12 – 3 | 4.64 – 131.87 |
| K57 | 600 | 0.12 – 7.5 | 4.69 – 145.14 |
| K67 | 820 | 0.12 – 7.5 | 5.2 – 144.79 |
| K77 | 1,550 | 0.12 – 15 | 7.24 – 192.18 |
| K87 | 2,700 | 0.25 – 30 | 7.21 – 197.37 |
| K97 | 4,300 | 0.75 – 37 | 7.54 – 176.05 |
| K107 | 8,000 | 2.2 – 45 | 7.35 – 143.47 |
تحليل: يتميز طراز K77 بعزم دوران يبلغ 1550 نيوتن متر، بزيادة قدرها حوالي 89٪ عن طراز K67، في حين تمت مضاعفة الحد الأقصى المسموح به للطاقة من 7.5 كيلو واط إلى 15 كيلو واط. وهذا يجعل K77 خيارًا مثاليًا للتطبيقات التي تتطلب عزم دوران أعلى من K67، ولكن استخدام K87 (بأبعاده ووزنه الأكبر) ليس ضروريًا بعد.
درجة الحماية والظروف البيئية
تتوفر علبة التروس من سلسلة K77 بدرجات حماية مختلفة:
| درجة من الحماية | الميزات | الاستخدام المناسب |
|---|---|---|
| IP54 | الحماية من الغبار والرذاذ - قياسية | البيئات الصناعية النموذجية |
| IP55 | حماية من الغبار ورذاذ الماء عالي الكثافة | بيئات ذات رطوبة متوسطة |
| IP56 (قابل للتحديث) | الحماية من تيارات المياه القوية | صناعة الأغذية، الغسيل المنتظم |
| IP65 (قابل للتحديث) | محكم الإغلاق تمامًا - مقاوم لرذاذ الماء | بيئات شديدة الرطوبة |
درجة حرارة التشغيل المحيطة القياسية: من -15 درجة إلى +40 درجة مئوية.
إمكانيات الكبح والملحقات
يمكن تجهيز علبة التروس K77 بـ مكابح كهرومغناطيسية متكاملة خصائص الفرامل في عينات حقيقية :
| خصائص الفرامل | المبلغ |
|---|---|
| نوع الفرامل | مكابح التيار المستمر (DC Brake) |
| عزم الكبح (طراز BE5) | 40 نيوتن متر |
| عزم الكبح (طراز BMG2) | 20 نيوتن متر (كحد أقصى) |
| تحرير يدوي | نعم (HR – تحرير الفرامل اليدوي) |
| الحماية الحرارية | نعم (TF – الثرمستور) |
| مقوم الفرامل | بدون (مدمج مع موفيموت) |
التطبيقات الصناعية الشائعة
بفضل عزم الدوران البالغ 1550 نيوتن متر، والتصميم ذي الزاوية القائمة، والموثوقية العالية، تُستخدم علبة التروس K77 على نطاق واسع في الصناعات التالية: :
| صناعة | تطبيق محدد |
|---|---|
| أنظمة نقل شديدة التحمل | ناقلات السلسلة الطويلة، مصاعد الدلو، ناقلات البرغي |
| صنعت سیمان و معدن | مغذيات ثقيلة، رافعات |
| الصناعات الكيميائية والمعالجة | الخلاطات، والمحركات، والطاردات، والمفاعلات |
| صناعة الأغذية والمشروبات | خلاطات صناعية كبيرة، وأنظمة نقل صحية (مع تصنيف IP56/IP65) |
| آلات التعبئة والتغليف الثقيلة | أنظمة التعبئة والتغليف الصناعية |
| صناعة السيارات | خطوط تجميع ثقيلة، أنظمة نقل الأجسام |
الخلاصة ونصائح الخبراء
علبة تروس كهربائية حلزونية مخروطية SEW مدل K77 حل عالمي قياسي لنقل الطاقة للتطبيقات التي تتطلب زاوية قائمة، عزم دوران متوسط إلى عالٍ، وموثوقية لا حاجة لاستخدام أحجام كبيرة جدًا (مثل K87 وما فوق). بفضل عزم دوران خرج يبلغ 1550 نيوتن متر ونسبة تحويل واسعة تتراوح من 7.24 إلى 192.18، تُعتبر علبة التروس هذه نقطة انطلاق رئيسية في عائلة K.
النقاط الرئيسية لاختيار وصيانة K77:
| نصيحة | نصائح الخبراء |
|---|---|
| اختيار عزم الدوران | مع الأخذ في الاعتبار عامل خدمة لا يقل عن 1.25 للتطبيقات المستمرة |
| تصاعد الموقف | تأكيد الموقع من M1 إلى M6 – يتطلب تغيير الموقع استشارة خبير SEW |
| نوع شافت خروجی | للتثبيت بدون قاعدة، اختر إصدار KT77 المزود بذراع عزم الدوران. |
| التزييت | استخدام زيت CLP HC 220 الاصطناعي بدلاً من الزيت المعدني لإطالة عمر الخدمة |
| الظروف البيئية | في البيئات الرطبة، اختر تصنيف الحماية IP56 أو IP65. |
| الفرامل | إذا كنت بحاجة إلى إيقاف دقيق، فاطلب إصدار BE أو BMG مع تحرير يدوي (HR). |
الفريق التقني رها ناقل الحركة بفضل معرفتنا التامة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز K77 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج، وموضع التركيب، ومستوى الحماية المطلوب لمصنعكم. كما يمكن لخبرائنا مساعدتكم في اختيار المواصفات الفنية الدقيقة إذا كنتم تبحثون عن إصدار محدد من علبة التروس هذه (مثل KT77 بذراع عزم الدوران أو KA77 بعمود مجوف).
