الوصف

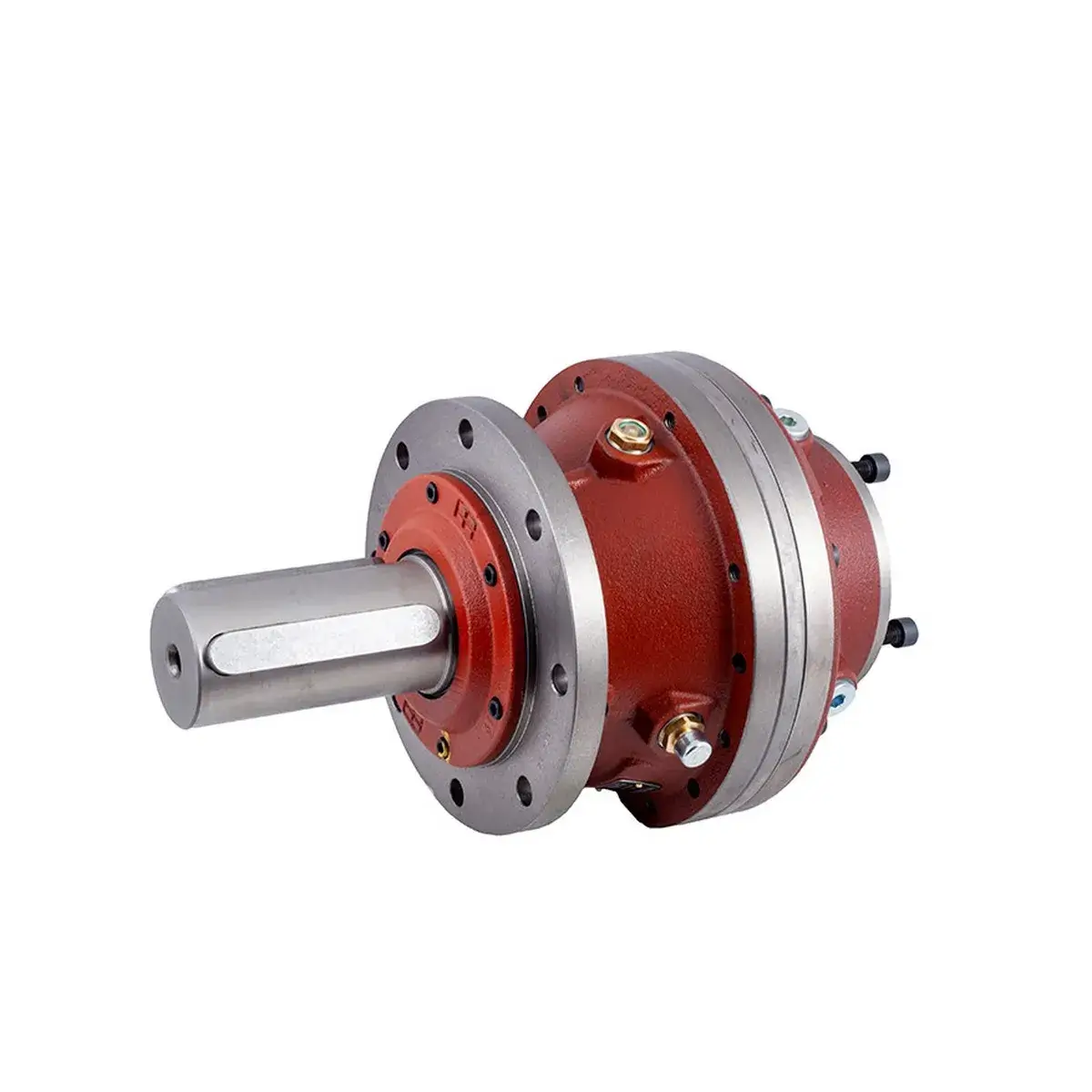

علبة التروس الشمسية ريجينا النوع 810 (RR810) أحد أقوى أفراد عائلة ساري 2000 / RR Plus شركة ريجيانا ريدوتوري الإيطالية هي المسؤولة عن هذا المنتج. يندرج هذا المنتج ضمن فئة علب تروس صناعية شديدة التحمل تعتبر هذه العائلة بمثابة جسر بين النوعين 710 (5300 نيوتن متر) و 1010 (13500 نيوتن متر). يشير الرقم 810 في اسم هذا النوع إلى سایز فریم وعزم الدوران الأقصى المقدر له هو 8500 نيوتن متر (850 ديكا نيوتن متر) مع قدرة قصوى تصل إلى 14500 نيوتن متر (1450 ديكا نيوتن متر) .
سلسلة RR810 لأن تصميم صغير الحجمالخ. كفاءة استثنائية و موثوقية استثنائيةلمجموعة واسعة من التطبيقات الصناعية والمتنقلة شديدة التحمل، بما في ذلك رافعات الموانئ والرافعات العلوية الكبيرة، والرافعات الصناعية الثقيلة، والناقلات الرئيسية في المناجم، وصناعات الصلب والأسمنت، وآلات حفر الأنفاق، وتوربينات الرياح الكبيرة، وأنظمة تتبع الطاقة الشمسية مناسب است .
جدول المواصفات الفنية للطراز 810 مقارنةً بعائلة RR
| مميزة | RR 710 | RR 810 | RR 1010 | RR 1700 |
|---|---|---|---|---|
| أقصى عزم دوران مقنن (T2 nom) | 5300 نيوتن متر | 8500 نيوتن متر | 13500 نيوتن متر | 18100 نيوتن متر |
| أقصى عزم دوران ذروي (T2 max) | 8500-9300 نيوتن متر | 14500 نيوتن متر | 17500 نيوتن متر | 26500 نيوتن متر |
| نطاق نسبة التحويل (i) | 4.00 – 1,956 | 3.92 – 2,691 | 4.00 – 2,469.60 | 3.90 – 2,212 |
| تعداد مراحل کاهش سرعت | 1 إلى 4 | 1 إلى 4 | 1 إلى 4 | من 1 إلى 5 |
| نوع علبة التروس | الكوكبية (Epicyclic) | الكوكبية (Epicyclic) | كوكبي | كوكبي |
| پیکربندی | مضمن | مضمن | متحد المحور | متحد المحور |
موارد:
النقاط الرئيسية
موقع الطراز 810 في عائلة سلسلة ريجينا 2000
تتضمن سلسلة ريجينا 2000 عدة أحجام من من RR65 إلى RR1700 اللواء 810 يندرج ضمن الفئة صناعي فائق الثقل تقع هذه العائلة :
-
RR 65-310: تطبيقات خفيفة إلى متوسطة (عزم دوران يصل إلى 2600 نيوتن متر)
-
RR 510-710: تطبيقات صناعية ثقيلة (عزم الدوران 4800-5300 نيوتن متر)
-
RR 810: تطبيقات صناعية شديدة التحمل (عزم الدوران 8500 نيوتن متر، ذروة 14500 نيوتن متر)
-
RR 1010-1700تطبيقات ضخمة (عزم الدوران 13500-18100 نيوتن متر)
قدرة عزم دوران استثنائية
RR810 بعزم الدوران المقنن 8500 نيوتن متر (850 ديكا نيوتن متر) وعزم الدوران الأقصى 14500 نيوتن متر (1450 ديكا نيوتن متر)، أي ما يعادل قدرة رفع تبلغ حوالي. من 8 إلى 12 طنًا للرافعات ذات الأسطوانة الواحدة هذا العزم كافٍ للتطبيقات التالية:
-
رافعات الموانئ والرافعات العلوية التي تتراوح حمولتها بين 40 و 60 طنًا (نظام الحركة الخطية والرافعة الرئيسية)
-
رافعات صناعية فائقة الثقل في مناجم الحفر المفتوحة الكبيرة
-
محركات ناقل رئيسية بطول يزيد عن 150 مترًا
-
صناعات الصلب والأسمنت (أفران دوارة كبيرة، مصاعد دلوية على ارتفاعات عالية)
-
آلات حفر الأنفاق (TBM) وكسارات الصخور الضخمة
-
توربينات الرياح البحرية الكبيرة (أنظمة التوجيه والميل)
نسبة تحويل واسعة (من 3.92 إلى 2691)
RR810 باستخدام التكوين المعياري من 1 إلى 4 مراحليغطي نطاقًا واسعًا جدًا من نسب التحويل :
-
نسب منخفضة (4-15): تطبيقات عالية السرعة (ناقلات سريعة، مراوح صناعية كبيرة)
-
نسب متوسطة (15-100): تطبيقات صناعية ثقيلة عامة (خلاطات كبيرة، مضخات رئيسية)
-
نسب عالية (100-2691): تطبيقات السرعة المنخفضة وعزم الدوران العالي للغاية (الرافعات الثقيلة، والرافعات الضخمة، والناقلات اللولبية الطويلة)
كفاءة استثنائية (تصل إلى 97%)
إحدى نقاط القوة البارزة لسلسلة RR810، الكفاءة الميكانيكية العالية جداً يعود ذلك إلى جودة التروس الكوكبية المصنعة في أوروبا. هذه التروس مصنوعة من سبائك الصلب عالية القوة تم بناؤه وقيد التشغيل الكربنة (Carburizing) لتصل صلابة السطح إلى HRC 58-62. ثم يتم تشطيب الأسنان بواسطة آلات طحن متطورة يتم دفع أجورهم لضمان الكفاءة العالية، والتفاوتات الدقيقة للغاية، وانخفاض مستوى الضوضاء التشغيلية. .
-
مرحلة واحدة (Single Stage): كفاءة تتجاوز 97%
-
مرحلتين (Double Stage): كفاءة تتجاوز 94%
-
ثلاث مراحل (Triple Stage): كفاءة تتجاوز 91%
-
المرحلة الرباعية: كفاءة تتجاوز 88%
مجموعة متنوعة من المخرجات القياسية
RR810 في أنواع المخرجات يمكن طلبه ويتم تحديده في نظام تسمية ريجينا كرموز قياسية. :
| نوع الإخراج | کد | تفسير | التطبيق |
|---|---|---|---|
| أسنان الذكر | MS (ذكر ذو أسنان مائلة) | عمود إخراج ذو أسنان ذكرية، وهو الخيار الأكثر شيوعًا | التوصيل بالتروس الداخلية للآلة، الرافعات |
| أنثى ذات أسنان | FS (Female Splined) | مخرج تروس داخلي للإناث (Innenverzahnung) | اتصال مباشر بعمود تروس الآلة (الرافعات، الأسطوانات) |
| عمود أسطواني مزود بمفتاح | MC (أسطواني ذكر) | عمود أسطواني بمفتاح متوازي | تطبيقات صناعية عامة مع وصلات |
| نسخة محسّنة | SS (S Series) | نسخة ثقيلة ذات قدرة تحمل أعلى للأحمال الشعاعية والمحورية | تطبيقات ذات أحمال شعاعية وأحمال صدمية شديدة |
| الإصدار المزود بمحمل مساعد | U Series | يحتوي على محامل معززة | حمل شعاعي مرتفع للغاية |
نظام التسمية القياسي (RR810DFS / i=21.5)
تستخدم ريجينا نظام تسمية قياسي لتحديد كل منتج بدقة. :
مثال: RR810DFS / i=21.5 / KR-F8009-001
| قسم التعليمات البرمجية | معنى | تفسير |
|---|---|---|
| RR | البادئة الثابتة ريجيانا ريدوتوري | علبة تروس خطية |
| 810 | الحجم / عزم الدوران المقدر | 8500 نيوتن متر |
| D | عدد المراحل | D=مضاعف، T=ثلاثي، Q=رباعي |
| F | نوع دعم الإخراج | F=إخراج أنثى (أنثى/Innenverzahnung) |
| S | نوع عمود الإخراج | S=Splined |
| i=21.5 | نسبة التخفيض | 21.5:1 |
خيارات الإدخال لتوصيل محركات مختلفة
يتميز جهاز RR810 بمرونة عالية في قسم الإدخال وهو متوافق مع أنواع مختلفة من المشغلات. :
-
جمعية مهندسي السيارات (SAE): للتوصيل المباشر للمحركات الهيدروليكية الصناعية (مناسبة للآلات المتنقلة ورافعات الموانئ)
-
محول لمحركات OMTS/OMSS الهيدروليكية: اتصال مباشر بالمحركات الهيدروليكية الشائعة في الصناعات الثقيلة
-
عمود إدخال أسطواني (EP): للتوصيل بالمحركات الكهربائية عبر وصلة مرنة
-
شفة IEC/NEMA: للتوصيل المباشر للمحركات الكهربائية الصناعية القياسية
-
أقصى سرعة الإدخال1500-1750 دورة في الدقيقة
نظام فرامل التثبيت
يمكن تجهيز RR810 بـ فرامل متعددة الألواح سلبية وهو أمر ضروري لتطبيقات الرفع والحمل :
| نوع الفرامل | تفسير |
|---|---|
| RF5/110 | فرامل هيدروليكية سالبة بعزم كبح يبلغ 1100 نيوتن متر |
| RF5/65 | فرامل هيدروليكية سالبة بعزم كبح يبلغ 650 نيوتن متر |
نوع الفرامل نظام الأمان في حالة الفشل Is: إذا تم قطع الضغط الهيدروليكي (أو الكهرباء)، يتم تنشيط الفرامل وتثبت الحمل.
تطبيقات متخصصة
رافعات الموانئ والرافعات العلوية فائقة التحمل (40-80 طنًا)
يُستخدم RR810 على نطاق واسع في رافعات الموانئ الكبيرة (STS، RTG) والرافعات العلوية الصناعية (الرافعات العلوية) لـ نظام الحركة الخطية (محرك السفر) و محرك الرافعة الرئيسي مستخدم يُعد إصدار التروس الذكرية (MS) مع الاتصال المباشر بتروس الرافعة هو التكوين الأكثر شيوعًا. .
الرافعات الصناعية وآلات حفر الأنفاق (TBM)
في رافعات السفن الكبيرة، ورافعات الموانئ، وآلات حفر الأنفاق، يعمل RR810 كصندوق تروس محرك الرافعة الرئيسي. يُعد الإصدار الأنثوي المسنن (FS) مع اتصال مباشر بأسطوانة الرافعة الخيار الأكثر شيوعًا. .
السيور الناقلة الرئيسية في صناعات التعدين والأسمنت
بفضل نسبة التخفيض العالية جدًا (تصل إلى 2691)، يستطيع محرك RR810 تشغيل سيور ناقلة يزيد طولها عن 150 مترًا بسرعة منخفضة وعزم دوران عالٍ. كما تتيح قدرة التحميل الشعاعي العالية تركيب أسطوانة القيادة مباشرةً دون الحاجة إلى محامل إضافية. .
توربينات الرياح البحرية الكبيرة
RR810 في صناعة طاقة الرياح لـ أنظمة الانعراج (Yaw Drives) التي تضبط اتجاه التوربين و أنظمة تغيير زاوية الشفرات (Pitch Drives) التي تغير زاوية الشفرات، تُعد الدقة العالية والموثوقية في الظروف البيئية البحرية القاسية من المتطلبات الرئيسية لهذا التطبيق.
كسارات الصخور وآلات التعدين الضخمة
RR810 لـ كسارات مخروطية وفكية كبيرةالخ. آلات تقطيع النفايات الصناعية العملاقة و مطاحن الأسطوانات العمودية (VRM) مناسب لصناعات الأسمنت والتعدين .
الصناعات البحرية والمنصات البحرية (Marine & Offshore)
RR810 في أنظمة دفع السفن الكبيرةالخ. الرافعات البحرية و منصات الحفر البحرية مستخدم تتطلب هذه الطلبات شهادات بحرية مثل: DNV | ABS | BV | RINA لديهم ما تستطيع ريجينا توفيره.
نصائح التركيب والصيانة
تزييت
منتجات ريجينا بدون روغن يقوم الجهاز بالتوصيل، ويكون المستخدم مسؤولاً عن تعبئة الزيت:
| مميزة | المبلغ |
|---|---|
| نوع الزيت الموصى به | زيت صناعي اصطناعي ذو لزوجة ISO VG 220 أو 320 (حسب درجة الحرارة المحيطة وسرعة الإدخال) |
| نظام تزييت | التشحيم بحمام الزيت أو التشحيم القسري (للتطبيقات شديدة التحمل) |
| درجة الحرارة المحيطة المسموح بها | -40 إلى +45 درجة مئوية |
| درجة حرارة التشحيم المسموح بها | درجة الحرارة القصوى 90 درجة مئوية |
| الاستبدال الأولي (فترة الجلوس) | بعد 500-1000 ساعة من التشغيل |
| الاستبدال التالي | كل 5000-8000 ساعة أو مرة واحدة في السنة (في البيئات المتربة كل 6 أشهر) |
جدول الصيانة الدورية (موصى به)
-
فحص الزيتكل 2000 ساعة أو 6 أشهر
-
تغيير الزيتكل 5000-8000 ساعة أو مرة واحدة في السنة
-
فحص الأختامكل 4000 ساعة (يتم استبدالها في حالة تسرب الزيت)
-
فحص البراغي والوصلاتكل 4000 ساعة (تحقق من عزم ربط البراغي)
-
فحص الفرامل (إن وجد): كل 2000 ساعة (استبدال الأحذية كل 5000-8000 ساعة)
-
فحص المحامل: كل 8000 ساعة (الاستماع للأصوات وقياس الاهتزازات)
-
خدمة أساسية (المحامل والتروس)كل 25000-35000 ساعة أو 4-5 سنوات
الأسئلة الشائعة (FAQ)
ما الفرق بين إصدارات MS و FS و SS من جهاز RR810؟
| إصدار | کد | عزم الدوران المقدر | عزم الدوران الأقصى | تفسير | التطبيق |
|---|---|---|---|---|---|
| MS (ذكر ذو أسنان مائلة) | RR 810 MS | 8500 نيوتن متر | 14500 نيوتن متر | عمود إخراج ذو أسنان ذكرية | الخيار الأكثر شيوعاً هو الاتصال بجهاز تروس. |
| FS (Female Splined) | RR 810 DFS | 8500 نيوتن متر | 14500 نيوتن متر | مخرج تروس داخلي للإناث (Innenverzahnung) | اتصال مباشر بالعمود المسنن للآلة (الرافعات) |
| SS (S Series) | RR 810 SS | 8500 نيوتن متر | 14500 نيوتن متر | نسخة ثقيلة ذات قدرة تحمل أعلى للأحمال الشعاعية والمحورية | تطبيقات ذات أحمال شعاعية وأحمال صدمية شديدة |
ما الفرق بين RR810 و RR710 و RR1010؟
| مميزة | RR 710 | RR 810 | RR 1010 |
|---|---|---|---|
| عزم الدوران المقدر | 5300 نيوتن متر | 8500 نيوتن متر | 13500 نيوتن متر |
| عزم الدوران الأقصى | 8500-9300 نيوتن متر | 14500 نيوتن متر | 17500 نيوتن متر |
| الاستخدام المقترح | رافعات حمولة 20-30 طن | رافعات حمولة 40-60 طن | رافعات تتراوح حمولتها بين 60 و 100 طن |
| الوزن التقريبي | وزنها يتراوح بين 50 و80 كيلوغراماً تقريباً | وزنها يتراوح بين 80 و 120 كيلوغرامًا تقريبًا | حوالي 120-200 كجم |
ما هو المخرج المسنن الأنثوي (FS) وما هي مزاياه؟
الإخراج FS (Female Splined – Internal Spline) A سن داخلي داخل عمود الإخراج است المزايا:
-
اتصال مباشر بالعمود المسنن الذكري للآلة (بدون وصلة)
-
تحمل عزم دوران عالٍ جدًا بدون رد فعل عكسي (وصلة ملائمة للشكل)
-
إلغاء كامل للوصلات وتقليل طول التجميع الكلي
-
النوع الأكثر شيوعًا للإخراج لـ رافعات وأسطوانات الحبال السلكية
كم مرة يجب تغيير الزيت؟
-
حجم النفط: اعتمادًا على عدد المراحل والتكوين، حوالي 15 إلى 30 لترًا
-
نوع الزيت: زيت صناعي اصطناعي ذو لزوجة ISO VG 220 (للمناخ المعتدل) أو 320 (للمناخ الحار)
-
الاستبدال الأولي (فترة الجلوس): بعد 500-1000 ساعة العمل (لإزالة الرقائق الأولية)
-
الاستبدال التالي: أي 5000-8000 ساعة أو مرة واحدة في السنة (كحد أقصى)
-
ملاحظة هامةفي التطبيقات التي تعمل على مدار الساعة (مثل المناجم ومصانع الإسمنت)، يتم تغيير الزيت كل ستة أشهر مُستَحسَن
هل علبة التروس هذه معتمدة للاستخدام في الصناعات البحرية؟
نعم. شهادات ريجيانا البحرية (مثل DNV | ABS | BV | RINA) لسلسلة RR810 يحتوي الإصدار البحري على ما يلي:
-
نظام إحكام معزز (مقاوم للماء المالح والرطوبة)
-
طلاء إيبوكسي مقاوم للتآكل من الدرجة البحرية
-
محامل من الفولاذ المقاوم للصدأ
-
تزييت خاص للبيئات البحرية
ما هي قيود الاستخدام؟
-
أقصى سرعة الإدخال1500-1750 دورة في الدقيقة
-
درجة الحرارة المحيطة: -40 إلى +45 درجة مئوية (بالنسبة لدرجات الحرارة الأقل من 0، يجب تسخين الزيت مسبقًا)
-
السرعة المحيطية للترس: بحد أقصى 20 مترًا في الثانية
-
إمكانية الدوران العكسي: علبة التروس قادرة على العمل في كلا الاتجاهين (العكسي)
ملاحظة فنية حول تحرير علبة التروس: يُعد طراز Type 810 أحد أقوى وأكثر الطرازات مبيعًا في سلسلة Regina لعام 2000، نسبة عزم الدوران إلى الوزن ممتازة (حوالي 100-150 نيوتن متر/كجم). يُعرف هذا المنتج باسم بديل مباشر للعلامات التجارية الألمانية (مثل Zollern، وسلسلة SEW-F، وسلسلة Bonfiglioli 800) تشتهر بأسعارها التنافسية ووقت التسليم الأقصر .
للاستفسار عن الأسعار الدقيقة ومدى التوفر (عادةً ما يتم تصنيع المنتجات حسب الطلب مع فترة تسليم تتراوح بين 14 و20 أسبوعًا من إيطاليا)، يرجى مشاركة المعلومات التالية مع الخبراء في شركة Raha Gearbox:
-
نسبة تخفيض دقيقة المطلوب (النطاق من 3.92 إلى 2691)
-
نوع الإخراج (MS / FS / SS / MC) وإذا لزم الأمر، أبعاد الأسنان
-
نوع المدخل (محرك كهربائي ذو شفة IEC، محرك هيدروليكي SAE، عمود أسطواني EP، أو وصلة OMTS/OMSS)
-
الحاجة إلى المكابح و عزم الكبح مطلوب (RF5/65 أو RF5/110 وما إلى ذلك)
-
تعداد مراحل کاهش سرعت (D=خطوتان، T=ثلاث خطوات، Q=أربع خطوات)
-
الطلب النهائي (رافعة الميناء، ونش صناعي، ناقل التعدين، توربينات الرياح البحرية، آلة حفر الأنفاق، إلخ.)
-
الحاجة إلى شهادة خاصة (DNV، ABS، ATEX، Marine، إلخ) إذا لزم الأمر
نماذج RR810MS بنسبة 6.43 وفرامل RF5/110 و RR810DFS بنسبة 21.5 ووصلة محرك هيدروليكي OMTS من بين التكوينات الشائعة المتوفرة في السوق الأوروبية، والتي يمكن استخدامها كمرجع للطلب ما يلي: .
لعرض الميزات والأسعار علبة التروس الشمسية رجیانا (Reggiana) لواء 710 اضغط على الروابط.
