الوصف

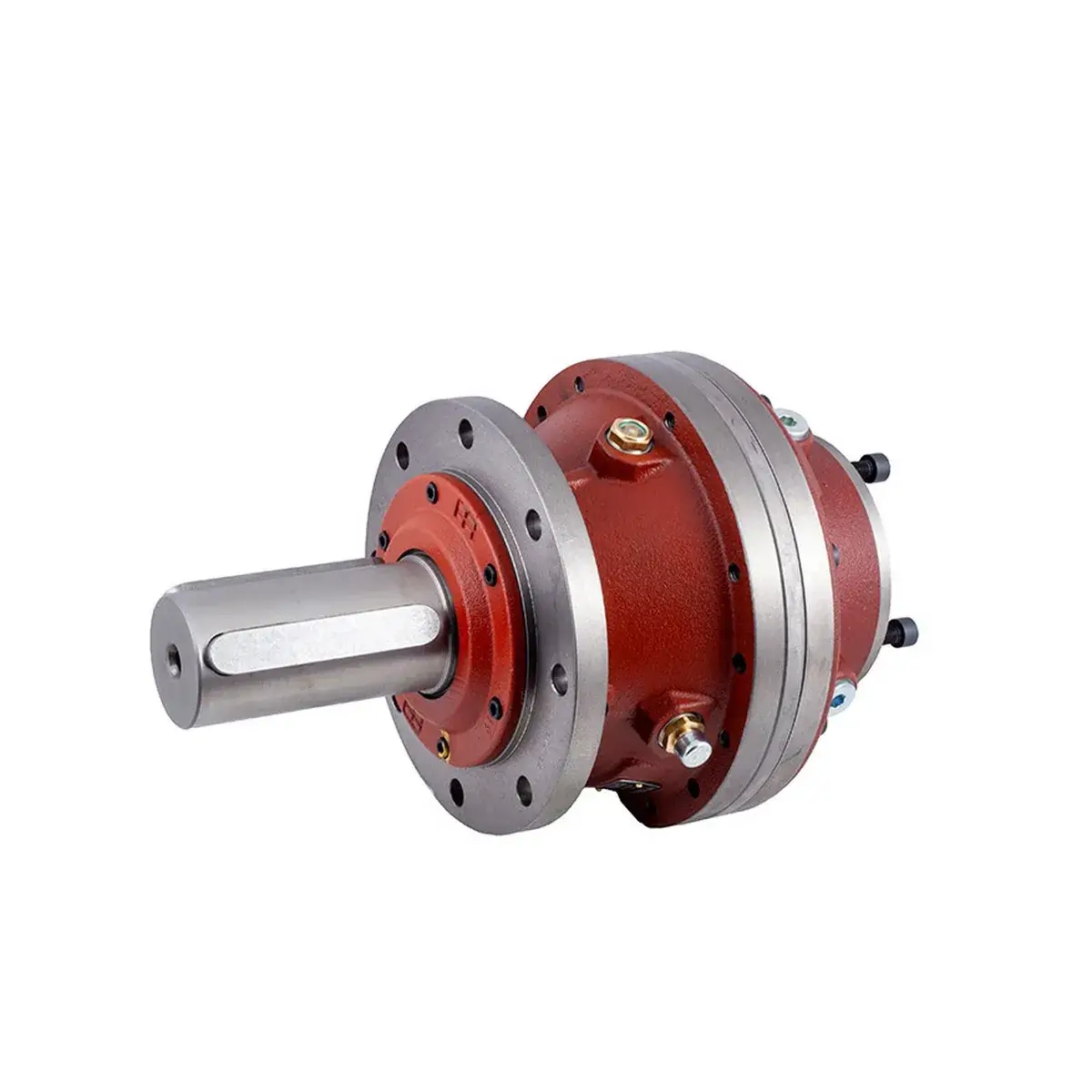

علبة التروس الشمسية رجیانا تیپ 710 (RR710)، یکی از اعضای قدرتمند و حیاتی خانواده سری 2000 / RR Plus شرکت ایتالیایی Reggiana Riduttori است. این محصول در رده گیربکسهای سنگین صنعتی (Heavy-duty Industrial) این خانواده قرار میگیرد و پس از تیپهای 810 و 1700، یکی از قدرتمندترین مدلهای این سری محسوب میشود. عدد 710 در نام این تیپ نشاندهنده سایز فریم بوده و حداکثر گشتاور نامی آن 5,300 نیوتن متر (530 daNm) با قابلیت پیک تا 9,300 نیوتن متر (930 daNm) در نسخه S میباشد.
سری RR710 به دلیل طراحی متراکم، راندمان فوقالعاده و قابلیت اطمینان استثنایی، برای طیف گستردهای از کاربردهای سنگین صنعتی و متحرک از جمله جرثقیلهای بزرگ، وینچهای صنعتی، نوار نقالههای اصلی معادن، ماشینآلات بندری، صنایع فولاد و سیمان، توربینهای بادی و سیستمهای ردیاب خورشیدی مناسب است.
جدول مشخصات فنی تیپ 710 در مقایسه با خانواده RR
| مميزة | RR 510 | RR 710 | RR 810 | RR 1010 |
|---|---|---|---|---|
| حداکثر گشتاور نامی (T2 nom) | 4,800 Nm | 5,300 Nm | 8,500 Nm | 13,500 Nm |
| حداکثر گشتاور پیک (T2 max) | 7,000-7,500 Nm | 8,500-9,300 Nm | 14,500 Nm | 17,500 Nm |
| بازه نسبت تبدیل (i) | 3.40 – 2,190 | 4.00 – 1,956 | 3.92 – 2,691 | 4.00 – 2,469.60 |
| تعداد مراحل کاهش سرعت | 1 تا 4 | 1 تا 4 | 1 تا 4 | 1 تا 4 |
| نوع علبة التروس | سیارهای (Epicyclic) | سیارهای (Epicyclic) | سیارهای | سیارهای |
| پیکربندی | هممحور (In-line) | هممحور (In-line) | هممحور | هممحور |
منابع:
النقاط الرئيسية
جایگاه تیپ 710 در خانواده سری 2000 رجیانا
سری 2000 رجیانا شامل سایزهای متعددی از RR65 تا RR1700 است. تیپ 710 در رده سنگین صنعتی این خانواده قرار دارد:
-
RR 65-310: کاربردهای سبک تا متوسط (گشتاور تا 2,600 Nm)
-
RR 510: کاربردهای متوسط-سنگین (گشتاور 4,800 Nm)
-
RR 710: کاربردهای سنگین صنعتی (گشتاور 5,300 Nm، پیک 9,300 Nm)
-
RR 810-1700: کاربردهای فوق سنگین (گشتاور 8,500 تا 18,100 Nm)
ظرفیت گشتاور قابل توجه
RR710 با گشتاور نامی 5,300 نیوتن متر (530 daNm) و گشتاور پیک 8,500-9,300 نیوتن متر (850-930 daNm) در نسخه S (سری سنگین)، معادل ظرفیت بالابری حدود 5 تا 8 تن برای وینچهای تک درام است. این گشتاور برای کاربردهای زیر کافی است:
-
جرثقیلهای سقفی 20-30 تنی (سیستم حرکت خطی و بالابری اصلی)
-
وینچهای صنعتی سنگین در معادن روباز و زیرزمینی
-
نوار نقالههای اصلی (Main Conveyor Drives) با طول 80-120 متر
-
صنایع فولاد و سیمان (کورههای دوار، بالابرهای سطلی با ارتفاع بالا)
-
توربینهای بادی (سیستمهای یاو و پیچ)
راندمان فوقالعاده (تا 96.5%)
یکی از نقاط قوت برجسته سری RR710، راندمان مکانیکی بسیار بالا ناشی از چرخدندههای سیارهای با کیفیت ساخت اروپایی است:
-
تک مرحله (Single Stage): راندمان بیش از 96.5%
-
دو مرحله (Double Stage): راندمان بیش از 93%
-
سه مرحله (Triple Stage): راندمان بیش از 90%
چرخدندهها از فولاد آلیاژی با استحکام بالا ساخته شده و تحت عملیات کربن دهی (Carburizing) تا سختی سطح HRC 58-62 قرار میگیرند. سپس دندانهها با دستگاههای سنگزنی CNC پرداخت میشوند تا تلورانسهای بسیار دقیق و صدای کاری پایین (حدود 70-75 دسی بل) تضمین شود.
نسبت تبدیل گسترده (4.00 تا 1,956)
RR710 با بهرهگیری از پیکربندی مدولار 1 تا 4 مرحلهای، محدوده نسبت تبدیل بسیار وسیعی را پوشش میدهد:
-
نسبتهای پایین (4-15): کاربردهای سرعت بالا (نوار نقالههای سریع، فنهای صنعتی)
-
نسبتهای متوسط (15-100): کاربردهای عمومی صنعتی (میکسرها، پمپها، پرسها)
-
نسبتهای بالا (100-1,956): کاربردهای سرعت پایین و گشتاور بالا (وینچها، بالابرها، اسکرو کانوایرها)
تنوع خروجیهای استاندارد
RR710 در انواع مختلف خروجی قابل سفارش است:
| نوع الإخراج | کد | التطبيق |
|---|---|---|
| دندانهدار نر | MS (Male Splined) | اتصال به دنده داخلی دستگاه، متداولترین گزینه |
| دندانهدار ماده | FS (Female Splined) | اتصال مستقیم به شفت دندانهدار دستگاه (وینچها، درامها) |
| نسخه سنگین | SS (S Series) | گشتاور پیک بالاتر (9,300 Nm) برای کاربردهای ضربهای |
| نسخه دارای یاتاقان کمکی | U Series | دارای یاتاقانهای تقویت شده برای بار شعاعی بالا |
گزینههای ورودی برای اتصال موتورهای مختلف
RR710 انعطاف پذیری بالایی در بخش ورودی دارد:
-
فلنج IEC/NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد صنعتی
-
فلنج SAE: برای اتصال مستقیم هیدروموتورهای صنعتی (مناسب برای ماشینآلات متحرک)
-
شافت ورودی استوانهای (EP): برای اتصال از طریق کوپلینگ الاستیک
-
أقصى سرعة الإدخال: 1,500 دور بر دقیقه
مشخصات فنی تکمیلی
-
ارتفاع (Height): 191-286 میلیمتر (بسته به نسخه و تعداد مراحل)
-
طول (Length):
-
تک مرحله (1 Stage): 189-339 میلیمتر
-
دو مرحله (2 Stages): 211-406 میلیمتر
-
سه مرحله (3 Stages): 235-472 میلیمتر
-
-
الوزن التقريبي: حدود 50-80 کیلوگرم (بسته به پیکربندی و تعداد مراحل)
-
درجة حرارة التشغيل المسموح بها: 40- تا 45+ درجه سانتیگراد
کاربردهای تخصصی
جرثقیلهای سقفی و صنعتی سنگین (20-40 تن)
RR710 به طور گسترده در جرثقیلهای سقفی (Overhead Cranes) و دروازهای (Gantry Cranes) برای سیستم حرکت خطی (Travel Drive) و سیستم بالابری اصلی (Main Hoist Drive) استفاده میشود. نسخه دندانهدار نر (MS) با اتصال مستقیم به چرخدنده جرثقیل، رایجترین پیکربندی است.
وینچهای صنعتی و ماشینآلات بندری
در وینچهای کشتیها، جرثقیلهای بندری و ماشینآلات حفاری، RR710 به عنوان گیربکس اصلی وینچ (Winch Drive) عمل میکند. نسخه دندانهدار ماده (FS) با اتصال مستقیم به درام وینچ، متداولترین گزینه است.
نوار نقالههای اصلی در صنایع معدنی و سیمان
با نسبت تبدیل بالا (تا 1,956)، RR710 میتواند نوار نقالههای با طول 80-120 متر را با سرعت پایین و گشتاور بالا راهاندازی کند. ظرفیت بار شعاعی بالا، نصب مستقیم درام محرک را بدون نیاز به یاتاقان اضافی ممکن میسازد.
توربینهای بادی (Wind Turbines)
RR710 در صنعت انرژی بادی برای سیستمهای یاو (Yaw Drives) که جهت توربین را تنظیم میکنند و سیستمهای پیچ (Pitch Drives) که زاویه پرهها را تغییر میدهند، استفاده میشود. دقت بالا و قابلیت اطمینان در شرایط محیطی سخت از الزامات اصلی این کاربرد است.
سیستمهای ردیاب خورشیدی (Solar Trackers)
RR710 با دقت بالا و قابلیت موقعیتدهی دقیق، در سیستمهای ردیاب خورشیدی برای چرخاندن پنلهای خورشیدی در مسیر خورشید استفاده میشود.
صنایع دریایی و فراساحلی (Marine & Offshore)
RR710 در سیستمهای پیشرانه کشتی، تجهیزات بالابری کشتی و سکوهای حفاری فراساحلی استفاده میشود. این کاربردها نیاز به گواهینامههای دریایی (مانند DNV، ABS، BV، RINA) دارند که رجیانا قادر به ارائه آنهاست.
نکات نصب و نگهداری
تزييت
رجیانا محصولات خود را بدون روغن تحویل میدهد و پر کردن روغن بر عهده کاربر است:
| مميزة | المبلغ |
|---|---|
| نوع روغن پیشنهادی | روغن صنعتی سنتتیک با ویسکوزیته ISO VG 220 یا 320 (بسته به دمای محیط و سرعت ورودی) |
| نظام تزييت | حمام روغن (Oil Bath Lubrication) |
| دمای محیط مجاز | 40- تا 45+ درجه سانتیگراد |
| دمای روغن کاری مجاز | حداکثر 90 درجه سانتیگراد |
| تعویض اولیه (دوره نشست) | پس از 500-1000 ساعت کار |
| تعویض بعدی | هر 5000-8000 ساعت یا سالی یکبار (در محیطهای گرد و غباری هر 6 ماه) |
برنامه سرویس دورهای (پیشنهادی)
-
بازرسی روغن: هر 2000 ساعت یا 6 ماه
-
تغيير الزيت: هر 5000-8000 ساعت یا سالی یکبار
-
بازرسی آببندیها: هر 4000 ساعت (تعویض در صورت نشت روغن)
-
بازرسی پیچها و اتصالات: هر 4000 ساعت (چک تورک پیچها)
-
بازرسی یاتاقانها: هر 8000 ساعت (شنود صدا و اندازهگیری لرزش)
-
سرویس اساسی (یاتاقانها و چرخدندهها): هر 25000-35000 ساعت یا 4-5 سال
الأسئلة الشائعة (FAQ)
تفاوت نسخههای MS، SS و FS در RR710 چیست؟
| إصدار | کد | گشتاور نامی | گشتاور پیک | کاربرد پیشنهادی |
|---|---|---|---|---|
| MS (Male Splined) | RR 710 MS | 5,300 Nm | 8,500 Nm | خروجی دندانهدار نر، متداولترین گزینه |
| SS (S Series) | RR 710 SS | 5,300 Nm | 9,300 Nm | نسخه سنگین با گشتاور پیک بالاتر برای بارهای ضربهای |
| FS (Female Splined) | RR 710 FS | 5,300 Nm | 8,500 Nm | خروجی دندانهدار ماده، اتصال مستقیم به شفت دندانهدار دستگاه |
تفاوت RR710 با RR810 چیست؟
| مميزة | RR 710 | RR 810 |
|---|---|---|
| گشتاور نامی | 5,300 Nm | 8,500 Nm |
| گشتاور پیک | 8,500-9,300 Nm | 14,500 Nm |
| کاربرد پیشنهادی | جرثقیلهای 20-30 تنی، وینچهای متوسط | جرثقیلهای 40-60 تنی، وینچهای سنگین |
نسخه U (دارای یاتاقان کمکی) چیست؟
سلسلة RR-U نسخهای از گیربکسهای رجیانا است که با یاتاقانهای خروجی تقویت شده (یاتاقانهای نگهدارنده) تجهیز شدهاند. این نسخه برای کاربردهایی که بار شعاعی و محوری بسیار بالایی روی شافت خروجی اعمال میشود (مانند نصب مستقیم چرخ، پینیون سنگین یا تسمه عریض) طراحی شده است. در این نسخه، نیازی به یاتاقان کمکی خارجی نیست.
آیا این گیربکس برای صنایع غذایی مناسب است؟
بله. رجیانا گیربکسهای سری 710 را با رنگآمیزی اپوکسی مخصوص صنایع غذایی و آببندیهای بهداشتی (مطابق با استانداردهای FDA) قابل سفارش میکند. این نسخه برای کاربردهایی مانند میکسرهای خمیر و نوار نقالههای مواد غذایی مناسب است.
كم مرة يجب تغيير الزيت؟
-
حجم النفط: بسته به تعداد مراحل و پیکربندی، حدود 8 تا 20 لیتر
-
نوع الزيت: روغن صنعتی سنتتیک با ویسکوزیته ISO VG 220 (اقلیم معتدل) یا 320 (اقلیم گرم)
-
تعویض اولیه (دوره نشست): پس از 500-1000 ساعت کار (برای خارج کردن برادههای اولیه)
-
تعویض بعدی: هر 5000-8000 ساعت یا سالی یکبار (حداکثر)
-
نکته مهم: در کاربردهای 24 ساعته و 7 روز هفته (مانند معادن و سیمان)، تعویض روغن هر ستة أشهر توصیه میشود
محدودیتهای استفاده چیست؟
-
أقصى سرعة الإدخال: 1,500 دور بر دقیقه
-
درجة الحرارة المحيطة: 40- تا 45+ درجه سانتیگراد (برای دماهای پایینتر از 0 درجه، روغن باید پیشگرم شود)
-
سرعت محیطی چرخدنده: حداکثر 20 متر بر ثانیه
-
قابلیت چرخش معکوس: گیربکس قابلیت کار در هر دو جهت (معکوس) را دارد
نکته فنی رها گیربکس: تیپ 710 یکی از قدرتمندترین و پرفروشترین مدلهای سری 2000 رجیانا است که تعادل ایدهآلی بین گشتاور، ابعاد و قیمت ارائه میدهد. این محصول به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern، SEW-F series، Bonfiglioli 700 Series) با قیمت رقابتیتر و زمان تحویل کوتاهتر شناخته میشود.
برای استعلام قیمت دقیق و موجودی (محصولات معمولاً “Made to Order” با زمان تحویل 14-18 هفته از ایتالیا هستند)، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
نسبت تبدیل دقیق (Reduction Ratio) مورد نیاز (در بازه 4.00 تا 1,956)
-
نوع الإخراج (MS / FS / SS / U Series)
-
نوع المدخل (الکتروموتور فلنج IEC، هیدروموتور SAE، شافت استوانهای EP)
-
نیاز به گشتاور پیک بالاتر (نسخه S/SS) در صورت وجود بار ضربهای
-
نیاز به یاتاقانهای تقویت شده (نسخه U) در صورت وجود بار شعاعی بالا
-
الطلب النهائي (جرثقیل، وینچ، نوار نقاله، توربین بادی، صنایع دریایی و غیره)
-
نیاز به گواهینامه خاص (DNV، ABS، ATEX، صنایع غذایی و غیره) در صورت لزوم
مدلهای RR 710 MS، RR 710 SS، RR 710 FS و RR 710 U از جمله پیکربندیهای رایج موجود در بازار اروپا هستند که میتوانند به عنوان مرجع سفارش استفاده شوند.
