الوصف

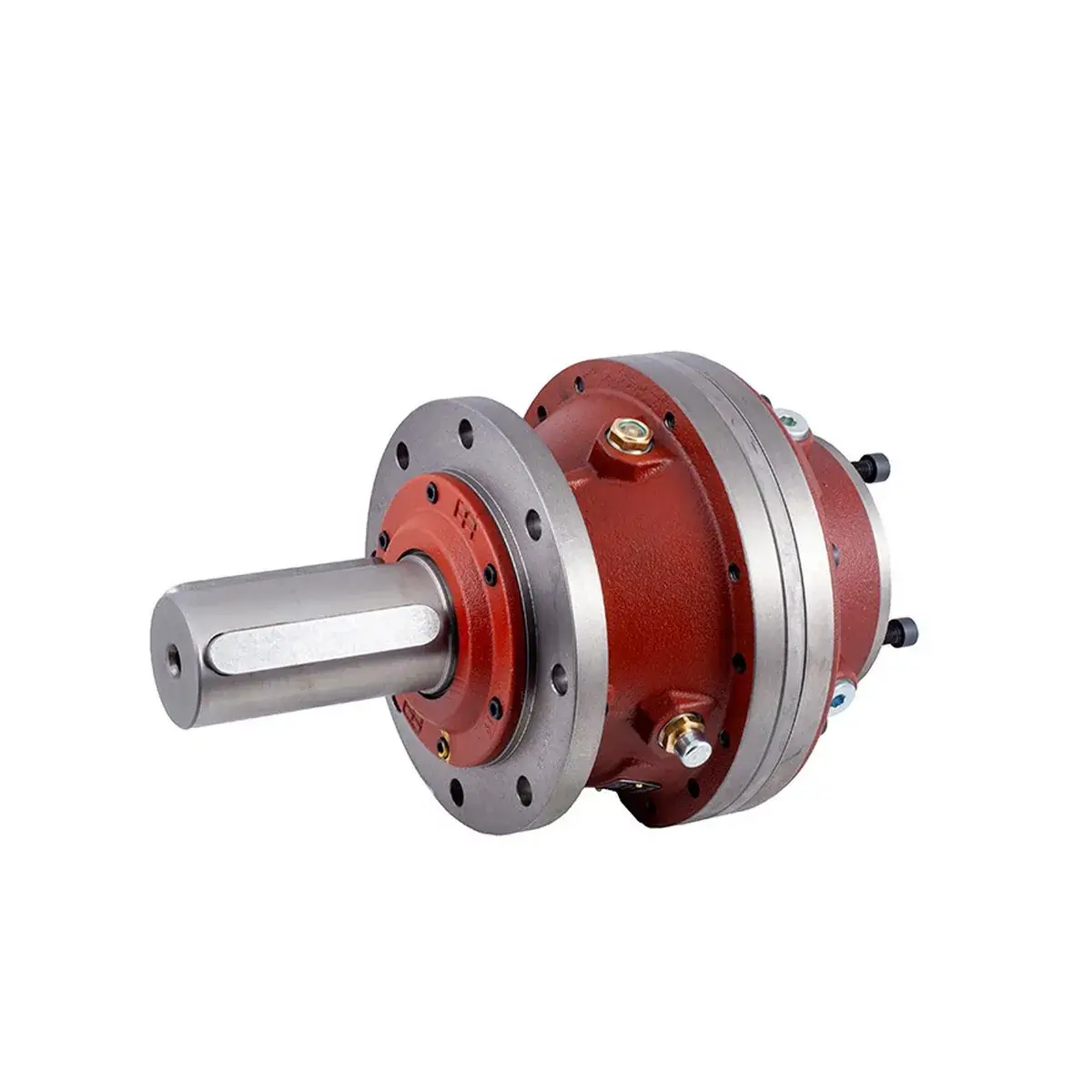

علبة التروس الشمسية رجیانا تیپ 3500 (RR3500)، یک جعبه دنده سیارهای (Epicyclic / Planetary) از سری RR Plus شرکت ایتالیایی Reggiana Riduttori است. عدد 3500 در نام این تیپ نشاندهنده حداکثر گشتاور خروجی نامی 3,500 نیوتن متر (T2 max) میباشد .
این محصول در رده متوسط (Medium-duty) سری RR Plus قرار میگیرد و پل ارتباطی بین تیپهای 2500 (گشتاور پایینتر) و 4000/5200 (گشتاور بالاتر) محسوب میشود . سری RR Plus رجیانا به دلیل چگالی توان بالا (نسبت گشتاور به وزن)الخ. راندمان مکانیکی بالا (تا 97%) و طراحی مدولار، در صنایع مختلفی از جمله معدن، ساختوساز، صنایع شیمیایی، بالابری و دریایی کاربرد گستردهای دارد.
جدول مشخصات فنی تیپ 3500 (RR3500)
| مميزة | القيمة / التوضيح |
|---|---|
| العلامة التجارية | Reggiana Riduttori (ایتالیا) |
| سلسلة | RR Plus (Epicyclic Planetary Gearboxes) |
| تیپ (Size) | RR3500 |
| حداکثر گشتاور خروجی نامی (T2 max) | 3,500 نیوتن متر |
| نوع علبة التروس | سیارهای (Epicyclic / Planetary) |
| پیکربندی | هممحور (In-line / Coaxial) یا زاویهدار با بیول (Right-angle) |
| تعداد مراحل کاهش سرعت | 1 تا 4 مرحله (مدولار) |
| گزینههای شافت خروجی | شافت دندانهدار نر (Male Splined Shaft) / شافت توپر با کلید / شافت توخالی با رینگ جمعشونده / دندانه داخلی ماده (Female Splined) |
| گزینههای ورودی | فلنج IEC/NEMA (برای موتور الکتریکی) / فلنج SAE (برای هیدروموتور) / شافت ورودی توپر |
| خيارات التثبيت | پایه دار (Foot-mounted)، فلنج دار (Flange-mounted)، نصب از طریق بازوی واکنش گشتاور (Torque Arm) |
| ترمز (Brake) | قابلیت تجهیز به ترمز چند صفحهای منفی (Fail-Safe) |
| نطاق نسبة التحويل | تا حدود 1000:1 (بسته به تعداد مراحل) |
| تزييت | حمام روغن (گیربکس معمولاً بدون روغن تحویل داده میشود) |
| الضمان | 24 ماه استاندارد (اروپا) |
النقاط الرئيسية
جایگاه تیپ 3500 در خانواده RR Plus
سری RR Plus رجیانا شامل سایزهای متعددی است: 2500، 3200، 3500، 4000، 5200، 6500، 8000، 10000، 15000، 20000، 25000، 30000، 40000 و 55000. تیپ 3500 دقیقاً در میانه این طیف قرار دارد و گزینهای ایدهآل برای کاربردهایی است که به گشتاوری بیش از 2500 نیوتن متر نیاز دارند اما تیپ 4000 یا 5200 برای آنها بیش از حد بزرگ (و گران) است .
ظرفیت گشتاور بالا در ابعاد جمعوجور
مدل RR3500 با گشتاور نامی 3,500 نیوتن متر، عملکرد عالی در انواع کاربردهای سخت و چالشبرانگیز ارائه میدهد . طراحی فشرده (Compact Design) این گیربکس آن را برای کاربردهایی با فضای محدود ایدهآل ساخته است .
پشتیبانی از بارهای شعاعی و محوری سنگین
RR3500 دارای ظرفیت بار محوری و شعاعی بالا است که قابلیت اطمینان و طول عمر را تضمین میکند . این ویژگی به ویژه برای کاربردهایی که گیربکس مستقیماً بارهای خارجی (مانند چرخ، پینیون یا تسمه سنگین) را تحمل میکند، حیاتی است.
طراحی مدولار (1 تا 4 مرحله)
گیربکسهای سری RR3500 با ترکیب مدولار از 1 تا 4 مرحله کاهش سرعت قابل سفارش هستند . این به کاربران اجازه میدهد نسبت تبدیل دقیق مورد نیاز خود را از طریق ترکیب مراحل مختلف به دست آورند.
گزینههای متنوع خروجی
رجیانا برای سری RR3500 گزینههای خروجی متعددی ارائه میدهد :
-
شافت دندانهدار نر (Male Splined Shaft): برای اتصال مستقیم به تجهیزات سنگین
-
شافت توپر با کلید (Solid Cylindrical Shaft with Key): برای کاربردهای عمومی صنعتی
-
شافت توخالی با رینگ جمعشونده (Hollow Shaft with External Shrink Disk): طراحی فشرده، مناسب برای نصب مستقیم روی شافت دستگاه
-
دندانه داخلی ماده (Female Splined Hollow Shaft): اتصال مستقیم به شافت دندانهدار دستگاه مصرفکننده
کاربردهای تخصصی
تجهیزات سنگین (Heavy Equipment)
RR3500 در جرثقیلها، ماشینآلات بندری، بیلهای مکانیکی و لودرها استفاده میشود . گشتاور بالا و ساختار مقاوم آن، عملکرد مطمئنی در شرایط سخت فراهم میکند.
ماشینآلات صنعتی (Industrial Machinery)
این گیربکس برای نوار نقالهها، میکسرها، پرسها و اکسترودرها ایدهآل است . راندمان بالا به معنای مصرف انرژی کمتر و گرمای تولیدی پایینتر است.
صنایع دریایی (Marine Engineering)
RR3500 برای سیستمهای پیشرانه کشتی، تجهیزات بالابری کشتی و سکوهای حفاری فراساحلی مناسب است . سازگاری با محیطهای دریایی (از طریق پوششها و آببندیهای خاص) از ویژگیهای کلیدی این کاربرد است.
انرژیهای تجدیدپذیر
-
توربينات الرياح : گشتاور بالا و راندمان عالی برای تولید انرژی بادی مناسب است
-
سیستمهای ردیاب خورشیدی (Solar Trackers) : دقت و قابلیت تطبیق پذیری برای ردیابی مسیر خورشید ایدهآل است
الأسئلة الشائعة (FAQ)
تفاوت تیپ 3500 با تیپهای 2500، 4000 و 5200 چیست؟
| تیپ | گشتاور نامی (Nm) | کاربرد پیشنهادی |
|---|---|---|
| 2500 | 2,500 | کاربردهای سبک صنعتی، نوار نقالههای کوچک |
| 3500 | 3,500 | ماشینآلات متوسط، جرثقیلهای کوچک، میکسرها |
| 4000 | 4,000 | کاربردهای نیمهسنگین صنعتی |
| 5200 | 5,200 | صنایع معدنی متوسط، شردرها |
انتخاب بین این تیپها بر اساس گشتاور مورد نیاز، فضای نصب و بودجه انجام میشود .
دقت گیربکس (Precision Grade) چقدر است؟
RR3500 دارای دقت بالا (High Precision Grade) است که عملکرد دقیق و کارآمد را تضمین میکند . این ویژگی برای کاربردهایی که نیاز به موقعیتدهی دقیق دارند (مانند ردیابهای خورشیدی) حیاتی است.
كم مرة يجب تغيير الزيت؟
-
نوع الزيت: روغن صنعتی سنتتیک یا معدنی با ویسکوزیته ISO VG 220 یا 320
-
حجم النفط: بسته به نسبت تبدیل و پیکربندی (معمولاً 3 تا 8 لیتر)
-
تعویض اولیه: پس از 500-1000 ساعت کار (دوره نشست)
-
تعویض بعدی: هر 5000 تا 8000 ساعت یا سالی یکبار
چه گزینههای ورودی برای اتصال موتور وجود دارد؟
سری 3500 انعطاف پذیری بالایی در بخش ورودی دارد :
-
فلنج IEC یا NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد
-
فلنج SAE: برای اتصال مستقیم هیدروموتورهای صنعتی
-
شافت ورودی توپر: برای اتصال از طریق کوپلینگ
آیا امکان نصب ترمز (Brake) وجود دارد؟
بله. RR3500 قابلیت تجهیز به ترمز چند صفحهای منفی (Negative Multi-disc Brake) را دارد. این ترمز از نوع Fail-Safe است (با قطع برق یا فشار، ترمز فعال میشود) و به طور ویژه برای کاربردهای بالابری و نگهدارنده (Holding) مناسب است.
نکته فنی رها گیربکس: تیپ 3500 Reggiana Riduttori یک محصول اروپایی با کیفیت ممتاز است که به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern، SEW، Bonfiglioli) با زمان تحویل رقابتی شناخته میشود. برای استعلام قیمت دقیق و موجودی (محصولات معمولاً “Made to Order” با زمان تحویل 10-14 هفته از ایتالیا هستند)، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
نسبت تبدیل (Reduction Ratio) مورد نیاز
-
نوع الإخراج (شافت توپر / دندانهدار / توخالی با رینگ)
-
نوع المدخل (برای موتور الکتریکی، هیدروموتور یا سروو موتور)
-
نیاز به ترمز (Brake) و نوع آن (الکتریکی / هیدرولیک)
-
الطلب النهائي (نوار نقاله، جرثقیل، میکسر، شردر و غیره)
لعرض الميزات والأسعار علبة التروس الشمسية رجیانا (Reggiana) لواء 6500 اضغط على الروابط.
