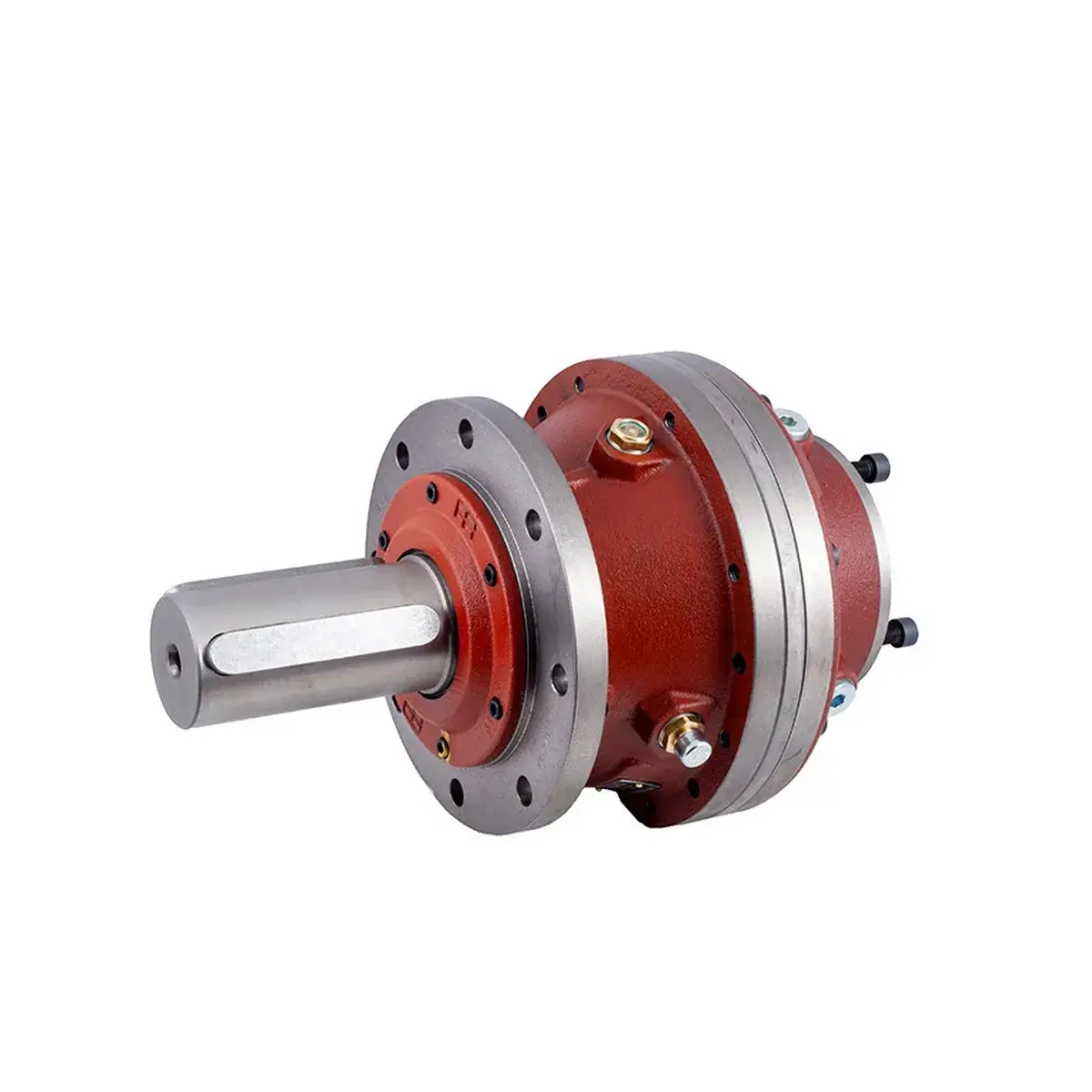

علبة التروس الشمسية رجیانا تیپ 6500، یک جعبه دنده سیارهای (Epicyclic / Planetary) از سری RR Plus این شرکت ایتالیایی است. عدد 6500 در نام این تیپ به حداکثر گشتاور خروجی نامی 6,500 نیوتن متر اشاره دارد. این گیربکس در رده متوسط-سنگین سری RR Plus قرار میگیرد و پل ارتباطی بین تیپهای 5200 (گشتاور پایینتر) و 8000 (گشتاور بالاتر) محسوب میشود.
سری RR Plus رجیانا به طور خاص برای کاربردهای صنعتی و متحرک (Industrial & Mobile) طراحی شده و در صنایع مختلفی از جمله معدن، ساختوساز، صنایع شیمیایی و پلاستیک، بالابری و دریایی کاربرد دارد. این محصول به دلیل چگالی توان بالا (نسبت گشتاور به وزن)الخ. راندمان مکانیکی عالی و طراحی مدولار شناخته میشود.
جدول مشخصات فنی تیپ 6500 (بر اساس مستندات فنی رجیانا)
| مميزة | القيمة / التوضيح |
|---|---|
| العلامة التجارية | Reggiana Riduttori (ایتالیا) |
| سلسلة | RR Plus (Epicyclic Planetary Gearboxes) |
| تیپ (Size) | RR 6500 |
| حداکثر گشتاور خروجی نامی (T2 max) | 6,500 نیوتن متر |
| نوع علبة التروس | سیارهای (Epicyclic / Planetary) |
| پیکربندی | هممحور (In-line / Coaxial) یا زاویهدار با بیول (Right-angle) |
| موارد کاربرد اصلی | صنایع معدنی، ساختمانی، شیمیایی، بالابری و دریایی |
| گزینههای خروجی | شافت توپر (Spline/کلیددار)، شافت توخالی (MH type) |
| بازوی واکنش گشتاور (Torque Arm) | قابلیت نصب بازوی واکنش (ابعاد استاندارد موجود) |
| ترمز (Brake) | قابلیت تجهیز به ترمز چند صفحهای منفی (Negative Multi-disc Brake) |
| گواهینامهها | مناسب برای صنایع دریایی، معدنی و مناطق انفجاری (با درخواست) |
| تزييت | حمام روغن (گیربکس معمولاً بدون روغن تحویل داده میشود) |
النقاط الرئيسية
جایگاه تیپ 6500 در خانواده RR Plus
سری RR Plus رجیانا شامل سایزهای 2500، 3200، 4000، 5200، 6500، 8000، 10000، 15000، 20000، 25000، 30000، 40000 و 55000 است. تیپ 6500 دقیقاً در میانه این طیف قرار دارد و گزینهای ایدهآل برای کاربردهایی است که به گشتاوری بیش از 5200 نیوتن متر نیاز دارند اما تیپ 8000 برای آنها بیش از حد بزرگ (و گران) است.
ابعاد و مشخصات فنی (بر اساس دفترچه راهنما)
بر اساس مستندات فنی رجیانا، مشخصات کلیدی تیپ 6500 عبارتند از:
| مميزة | المبلغ |
|---|---|
| B (عرض پایه) | 830 میلیمتر |
| C | 750 میلیمتر |
| H min (حداقل ارتفاع بازوی واکنش) | 1500 میلیمتر |
| تعداد پیچهای بازوی واکنش | 22 عدد (سایز n°32) |
| قطر پیچهای بازوی واکنش | M20-6H |
| زاویه نصب بازوی واکنش | 11.25° |
| حجم روغن توصیه شده (هرزوگونتال/عمودی) | 12 لیتر (حدود 1.5 لیتر در دقیقه برای خنککاری) |
| الوزن (تقريبي) | حدود 556 کیلوگرم (بسته به پیکربندی) |
سیستم ترمز (Negative Brake)
تیپ 6500 قابلیت تجهیز به ترمز چند صفحهای منفی (Negative Multi-disc Brake) را دارد. این ترمز از نوع “Fail-Safe” است: با اعمال فشار هیدرولیک، ترمز باز میشود و با قطع فشار، ترمزها بسته میشوند. مشخصات ترمز:
-
گشتاور ترمز استاتیک (Static Brake Torque): قابل انتخاب بر اساس نیاز پروژه
-
حداقل فشار بازشدگی (Min. Opening Pressure): مشخص شده در مستندات فنی
-
روانکاری ترمز: روغن هیدرولیک معدنی (Mineral Hydraulic Oil)
کاربردهای تخصصی (صنایع شردر و بازیافت)
بر اساس آخرین گزارشهای رسمی رجیانا، گیربکسهای سیارهای این شرکت به ویژه در دستگاههای شردر (Shredders) صنایع بازیافت زباله و مدیریت آب کاربرد گستردهای دارند. مزایای این گیربکسها در این صنعت عبارتند از:
-
تحمل گشتاورهای ضربهای پیوسته (Continuous Torque Peaks)
-
توزیع یکنواخت بار بین چندین چرخدنده سیارهای که تنش را کاهش داده و عمر مفید را افزایش میدهد
-
ابعاد جمعوجور در مقایسه با گیربکسهای هلیکال با عملکرد مشابه
الأسئلة الشائعة (FAQ)
تفاوت تیپ 6500 با تیپ 5200 و 8000 چیست؟
الفرق الرئيسي في أقصى عزم الدوران و ابعاد فیزیکی هو:
| تیپ | گشتاور نامی (Nm) | الوزن التقريبي | کاربرد پیشنهادی |
|---|---|---|---|
| 5200 | 5,200 | ~500 kg | شردرهای متوسط، نوار نقالههای طولانی |
| 6500 | 6,500 | ~556 kg | شردرهای سنگین، وینچهای صنعتی |
| 8000 | 8,000 | ~600 kg | صنایع معدنی بزرگ، بالابرهای سنگین |
كم مرة يجب تغيير الزيت؟
-
حجم النفط: 12 لیتر (حدود 1.5 لیتر بر دقیقه جریان روغن برای خنککاری)
-
نوع الزيت: روغن صنعتی با ویسکوزیته ISO VG 220 یا 320 (با توجه به دمای محیط و سرعت ورودی)
-
تعویض اولیه: پس از 500-1000 ساعت کار اولیه (دوره نشست دندهها)
-
تعویض بعدی: هر 5000 تا 8000 ساعت یا سالی یکبار (توصیه اکید: هر 6 ماه در محیطهای گرد و غباری)
آیا امکان نصب بازوی واکنش گشتاور (Torque Arm) وجود دارد؟
بله. رجیانا ابعاد استاندارد برای بازوی واکنش گشتاور تیپ 6500 را در دفترچه راهنما ارائه داده است:
-
حداقل ارتفاع (H min): 1500 میلیمتر
-
زاویه نصب: 11.25 درجه
-
تعداد و سایز پیچها: 22 عدد M20
تفاوت خروجی “Spline” با “MH type” چیست؟
-
خروجی Spline (دندانه داخلی): برای اتصال مستقیم به شفتهای دندانهدار (مثل خروجی وینچها)، تحمل گشتاور بالا و عدم لقی (Backlash)
-
خروجی MH type (شافت توخالی با رینگ جمعشونده): برای نصب مستقیم روی شافت دستگاه (مثل شافت شردر)، نیاز به بازوی واکنش گشتاور دارد
نکته فنی رها گیربکس: تیپ 6500 Reggiana Riduttori یک محصول اروپایی با کیفیت ممتاز است که به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern، SEW، Bonfiglioli) با زمان تحویل رقابتی شناخته میشود. برای استعلام قیمت دقیق و موجودی (محصولات معمولاً “Made to Order” با زمان تحویل 12-16 هفته از ایتالیا هستند)، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
نسبة التحويل (Reduction Ratio) مورد نیاز
-
نوع الإخراج (Spline / MH type / توپر با کلید)
-
نوع المدخل (برای موتور الکتریکی، هیدروموتور یا سروو موتور)
-
نیاز به ترمز (Brake) و نوع آن (الکتریکی / هیدرولیک)
-
الطلب النهائي (شردر، وینچ، نوار نقاله و غیره)
